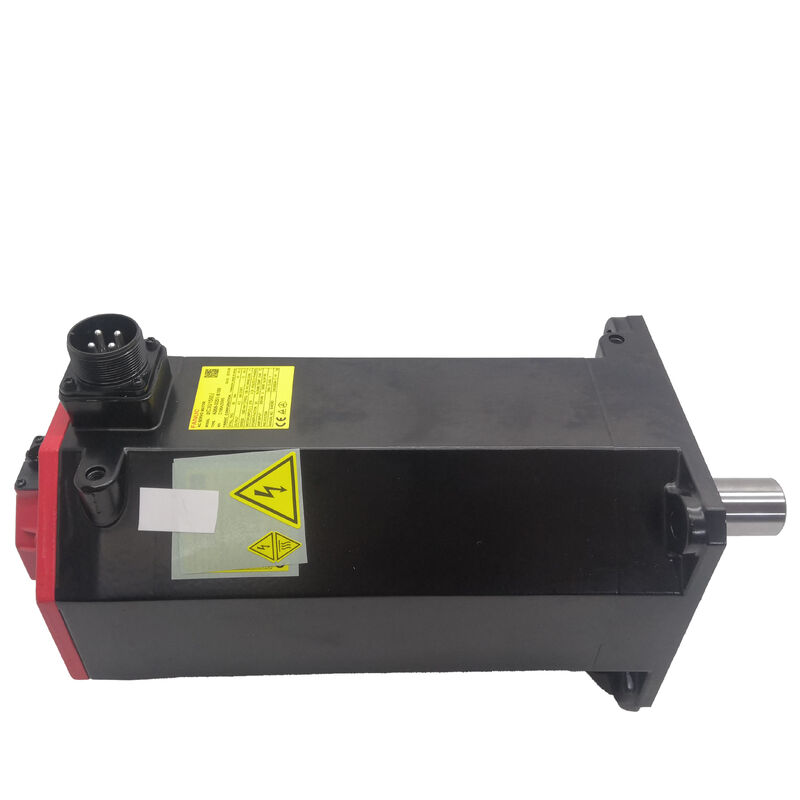

Fanuc A06B-0253-B400 Сервомотор переменного тока
αiF 30/4000, прямой вал, тормоз 24В, абсолют A1000
Обзор продукции
Номер части:A06B-0253-B400
Также ищут:A06B0253B400, FANUC A06B-0253-B400, FANUC A06B0253B400
Модель двигателя:αiF 30/4000
Классификация:Сервомотор без щетки Fanuc Alpha iF серии AC -- 30 Нм постоянного крутящего момента, 4000 оборотов в минуту Максимальная скорость, Прямой гладкий вал, 24 В пружинный тормоз, Alpha i A1000 Абсолютный импульсный кодер, IP65
Технические спецификации
| Параметр |
Стоимость |
| Номер части |
A06B-0253-B400 |
| Модель двигателя |
αiF 30/4000 |
| Торковый момент застоя |
30 Нм |
| Пиковый крутящий момент |
40 Нм |
| Максимальная скорость |
4,000 оборотов в минуту |
| Фазы |
3-фазный |
| Пулсовый кодер |
Alpha i A1000 (серийный абсолют) |
| Разрешение кодера |
1,000,000 импульсов/с |
| Тип вала |
Прямая гладкая (SLK - без ключа) |
| Электромагнитное торможение |
24В с пружиной |
| Запечатка |
IP65 (стандартный) |
| Класс изоляции |
Класс F |
| Операционная температура |
от 0°C до +40°C |
| Совместимые усилители |
Сервоусилители серии Fanuc αi (αiSV) |
| Совместимые средства контроля |
Fanuc серии 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Морская перевозка |
Необходимый груз (большая рамка) |
| Производство |
Япония |
30 Нм крутящий момент
A06B-0253-B400 обеспечивает непрерывный крутящий момент 30 ньютонов и пиковый крутящий момент 40 Нм во время ускорения, что ставит его в верхнюю часть диапазона αiF.Этот двигатель предназначен для тяжелых основных оси питания на крупноформатных станках с ЧПУ, где непрерывный крутящий момент под режущей нагрузкой является необходимым.
При крутящем моменте 30 Нм этот двигатель может выдерживать более 10 кН непрерывной осевой тяги на 16 мм шаровой винт, что делает его идеальным для приводов седла на больших горизонтальных центрах обработки,столовые приводы на тяжелых вертикальных центрах обработки, или перекрестные сдвижные оси на больших центрах обработки CNC, обрабатывающих кованые изделия диаметром в метр.
24В пружинное торможение: инженерная безопасность
Суффикс B400 подтверждает электромагнитный тормоз 24В, работающий по принципу безопасности.пружина включается немедленно без необходимости каких-либо сигналов управления;.
При применении на вертикальной оси этот тормоз предотвращает гравитационное движение тяжелых агрегатов во время отключения, событий E-stop или отключения питания,защита запчастей и инструментов от повреждений падающей оси.
Прямая гладкая вала: сцепление с высоким крутящим моментом
Прямой гладкий вал (SLK без ключевого пути) передает крутящий момент полностью через трение между отверстием узла и внешним диаметром вала.Правильная спецификация и установка сцепления имеют решающее значение для предотвращения скольжения при полном ускорении..
A1000 Абсолютный кодер: Сохранение положения
с серийным абсолютным импульсным кодером Alpha i A1000 с 1,0001000 импульсов в обороте, этот двигатель поддерживает многоразовое положение через отключение питания через резервную батарею.Это устраняет необходимость в циклах самонаправления после каждого запуска и обеспечивает немедленную проверку положения для безопасного восстановления машины.
Примечание к перевозке
A06B-0253-B400 - это сервомотор большой конструкции, требующий перевозки грузового перевозчика.Планирование времени транзита грузов и подтверждение требований к доставке, таких как служба подъемного порта или запланированные сроки доставки.
Ссылка на конфигурацию серии A06B-0253
| Номер части |
Остров |
Ключевой путь |
Тормоз |
Кодировщик |
Запечатка |
| A06B-0253-B000 |
Конечный |
Да, да. |
Никаких |
A1000 абсолютный |
IP65 |
| A06B-0253-B100 |
Прямой. |
Да, да. |
Никаких |
A1000 абсолютный |
IP65 |
| A06B-0253-B400 |
Прямая гладкая |
Нет, нет. |
24В пружина |
A1000 абсолютный |
IP65 |
| A06B-0253-B400#0100 |
Прямая гладкая |
Нет, нет. |
24В пружина |
A1000 абсолютный |
IP67 |
| A06B-0253-B300 |
Конечный |
Да, да. |
24В пружина |
A1000 абсолютный |
IP65 |
Типичные применения
- Первичные настольные и седловые приводы на больших горизонтальных центрах обработки
- Вертикальные приводы оси на больших VMC и портах
- Тяжелые поворотные центральные вагончики и трансслайдные приводы
- Первичные питательные устройства 5-осевого центра обработки большого формата
Часто задаваемые вопросы
Почему на этом двигателе необходим 24В тормоз для вертикальных применений?
Сервозамок требует активного усилителя для удержания положения.автоматическое включение при отключении питания для предотвращения гравитационного движения тяжелых осей.
В чем разница между вариантами IP65 и IP67?
Стандарт B400 имеет герметичность IP65 (защита от пыли и водных струев). вариант B400 # 0100 обновляется до IP67 (временная защита от погружения на глубину до 1 метра) для среды с высоким уровнем воздействия охладителя.
Этот двигатель требует настройки после каждого запуска?
Нет, абсолютный кодер Alpha i A1000 сохраняет многоразовую позицию через отключение от батареи, исключая необходимость в обратном переходе после обычных циклов питания.
С каким усилителем соединяется этот двигатель?
A06B-0253-B400 требует сервоусилителя Fanuc αi серии (αiSV) с соответствующим номиналом тока.
Можно ли заменить гладкий вал на ключевой?
Нет. Конфигурация вала должна соответствовать существующему оборудованию сцепления. Для сцеплений с клавиатурой используйте A06B-0253-B100 (с прямым клавиатуром, без тормоза) или A06B-0253-B300 (с коническим клавиатуром, с тормозом).
