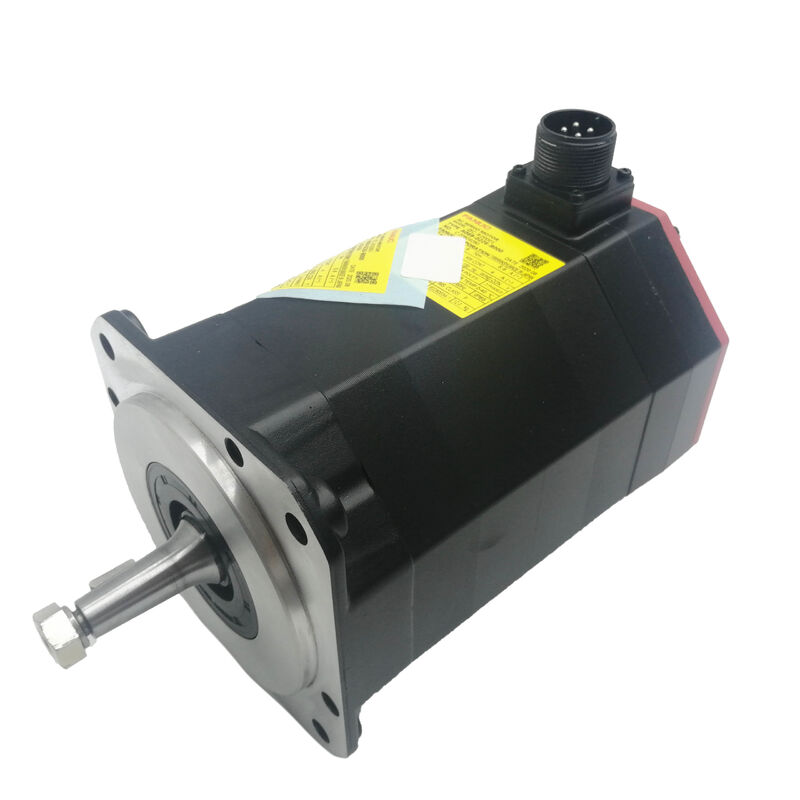

Серводвигатель Fanuc A06B-0229-B300 AC — αiF 8/3000HV, конический вал, тормоз 24 В, абсолютный A1000

Обзор продукта

Номер детали: A06B-0229-B300

Также ищут как: A06B0229B300, FANUC A06B-0229-B300, Fanuc A06B0229B300

Модель двигателя: αiF 8/3000HV (Alpha iF 8/3000 Высокое напряжение)

Классификация: Бесщеточный серводвигатель переменного тока Fanuc Alpha iF серии High-Voltage — пиковый крутящий момент 8 Нм, 3000 об/мин, конический вал с шпонкой, пружинный тормоз 24 В, абсолютный импульсный кодер Alpha i A1000, IP65, класс 400 В

Технические характеристики

Обозначение HV — что оно меняет и почему это важно

Все в номере детали A06B-0229-B300 имеет аналог в стандартном семействе αiF 200 В — тот же корпус, тот же пиковый крутящий момент, та же конфигурация конического вала и тормоза. Единственная буква, которая меняет всю картину, это HV.

HV означает Высокое напряжение — и в контексте Fanuc αiF это означает, что этот двигатель и соответствующий ему усилитель работают от источника питания класса 400 В, а не от класса 200 В, используемого стандартной серией αiF. Входное напряжение двигателя составляет 364 В, а не диапазон ~149–200 В стандартных вариантов. Усилитель питается от трехфазной сети 400 В, внутренне понижает напряжение до рабочего напряжения двигателя и управляет обмоткой двигателя через ту же архитектуру сервоуправления, что и платформа 200 В.

Практическая причина существования систем класса 400 В в конструкциях станков с ЧПУ заключается в инфраструктуре. Значительная часть промышленных предприятий мира — особенно в Европе и большей части Азии — стандартно подает трехфазное напряжение 400 В на цепи станков. Эксплуатация сервосистемы класса 200 В на предприятии с напряжением 400 В требует понижающего трансформатора для питания сервопривода, что увеличивает затраты, занимает место в шкафу и является потенциальной точкой отказа. Платформа двигателя и усилителя HV устраняет этот трансформатор, принимая питание 400 В напрямую.

Для конечного пользователя, заменяющего вышедший из строя A06B-0229-B300, обозначение HV создает одно не подлежащее обсуждению ограничение: замена также должна быть вариантом HV. Стандартный двигатель αiF 8/3000 200 В — несмотря на идентичные номинальные значения крутящего момента и скорости — не может быть заменен в системе усилителя HV. Напряжение обмотки двигателя, выходное напряжение усилителя и конфигурация параметров системы соответствуют платформе HV. Это не незначительный риск замены; это несовместимость конфигурации, которая приведет к немедленному сбою системы или повреждению двигателя.

8 Нм, конический вал, тормоз: три решения, заложенные в одном номере детали

Три определяющие механические и эксплуатационные характеристики A06B-0229-B300 — пиковый крутящий момент, тип вала и тормоз — каждая отражает конкретный выбор конструкции, сделанный производителем станка, который специфицировал этот двигатель. Все три должны быть воспроизведены при любой замене на аналогичную.

Восемь ньютон-метров пикового крутящего момента ставят этот двигатель в продуктивную середину диапазона αiF HV. На шарико-винтовой передаче с шагом 10 мм и КПД 90% 8 Нм создают непрерывное осевое усилие примерно 4,5 кН — диапазон нагрузки оси стола обрабатывающего центра среднего размера, оси каретки токарного станка среднего размера или вторичной линейной оси более крупного многоосевого станка. Непрерывная выходная мощность 1,6 кВт обеспечивает устойчивую производительность резания, необходимую этим осям в течение длительных циклов обработки без превышения теплового режима двигателя.

Конический вал с шпонкой является предпочтительным интерфейсом соединения в станкостроительной отрасли по уважительной причине. Коническая геометрия самоцентрирует втулку муфты при установке — втулка натягивается на конический вал, а конический контакт автоматически выравнивает втулку по оси вала двигателя без ручной регулировки. Шпонка передает крутящий момент посредством положительного механического зацепления. Комбинация означает повторяемую геометрию соединения при каждом обслуживании: снимите втулку съемником, установите новый двигатель, установите втулку обратно, и ось вернется в свое геометрическое положение относительно приводного механизма до обслуживания.

Пружинный тормоз 24 В установлен на этом двигателе, потому что станок, который он обслуживает, нуждается в нем — вероятно, вертикальная ось или наклонная подача, где гравитационная нагрузка должна удерживаться механически при отключенном сервоприводе. Тормоз срабатывает под действием пружины, когда катушка 24 В обесточена, что означает, что любая потеря питания — плановое отключение, аварийная остановка, неисправность усилителя, отключение сети — приводит к немедленному и автоматическому механическому удержанию вала. Никакого сервозамка, никакого управляющего сигнала, никакой логики не требуется. Вал удерживается.

Тормоз 24 В: пружинный, безопасный, не является опцией на вертикальных осях

Пружинный тормоз на A06B-0229-B300 стоит того, чтобы понять его с инженерной точки зрения, а не просто как галочку в спецификации. Принцип безопасности — пружина включена, питание выключено — является основой архитектуры безопасности станка, и каждое решение по техническому обслуживанию, связанное с этим двигателем, должно его учитывать.

При нормальных условиях эксплуатации катушка тормоза 24 В постоянного тока находится под напряжением, сжимая пружину и освобождая тормозной диск. Вал свободно вращается под управлением сервопривода. При отключении сервопривода — будь то в результате нормальной последовательности отключения питания, команды аварийной остановки или незапланированной неисправности — катушка тормоза обесточивается как часть последовательности отключения, пружина задействует диск, и вал механически зажимается. ЧПУ не нужно выдавать команду на торможение; тормоз срабатывает автоматически в результате снятия питания.

Для вертикальной оси Z обрабатывающего центра это означает, что узел шпиндельной головки — потенциально несущий тяжелый моторизованный шпиндель, держатель инструмента и массу любого приспособления для заготовки — механически удерживается на месте каждый раз, когда станок отключается от сети, независимо от причины отключения. Для наклонного поворотного стола или поворотной оси применяется тот же принцип. Один только сервозамок не может обеспечить такую гарантию; он требует активного усилителя и работающего контура обратной связи.

При замене этого двигателя проводка тормоза и логика блокировки должны быть правильно подключены перед возвращением станка в эксплуатацию. В частности: убедитесь, что тормоз правильно освобождается при подаче питания, подтвердите, что тормоз правильно срабатывает при снятии питания, и проверьте реакцию оси на событие аварийной остановки перед запуском любой производственной программы. Эти шаги проверки занимают несколько минут и предотвращают отказы, которые возникают при их пропуске.

Абсолютный энкодер A1000: положение сохраняется при каждом цикле питания

Последовательный абсолютный импульсный кодер Alpha i A1000 на A06B-0229-B300 обеспечивает 1 000 000 импульсов на оборот с сохранением многооборотного абсолютного положения при отключении питания с помощью резервной батареи в сервоусилителе Fanuc αi HV.

Операционное преимущество прямое: каждое включение возвращает ось в известную координату без какого-либо движения для поиска нуля. На обрабатывающем центре среднего размера с несколькими осями αiF HV станок готов к работе сразу после включения питания — никаких перемещений для поиска нуля под наблюдением, никакого ожидания достижения каждой осью своей реперной метки, никакой производственной задержки при каждом начале смены. Для станков, которые часто циклически включаются/выключаются или должны быстро восстанавливаться после аварий, совокупное время, сэкономленное благодаря работе абсолютного энкодера, является реальным показателем производительности.

Абсолютное положение сохраняется батареей в сервоусилителе, а не в двигателе. Замените эту батарею, когда ЧПУ Fanuc выдаст сигнал низкого заряда батареи. Разряженная батарея сбрасывает многооборотный счетчик, требуя однократного повторного реферирования оси для восстановления машинной координаты — управляемое восстановление, но полностью предотвратимое при своевременном обслуживании батареи.

При 1 000 000 отсчетов на оборот разрешение контура положения находится на нанометровом уровне при стандартных шагах шарико-винтовой передачи. Это разрешение дает ЧПУ качество обратной связи, необходимое для поддержания точных допусков на размеры при требовательных операциях обработки, одновременно компенсируя тепловое расширение, нагрузку на ось и ошибку следования сервопривода в реальном времени.

Серия A06B-0229: Полный справочник по конфигурации

Все варианты серии A06B-0229 используют корпус двигателя αiF 8/3000HV — пиковый крутящий момент 8 Нм, 3000 об/мин, 364 В, абсолютный энкодер A1000. Тип вала и конфигурация тормоза являются дифференцирующими факторами.

B300 — это конический вал со шпонкой, с тормозом, стандартный базовый вариант IP65 для этой серии — конфигурация, указанная для осей, требующих как геометрической повторяемости конического соединения, так и механической безопасности пружинного удержания. Подтвердите точный суффикс вышедшего из строя двигателя перед заказом; конфигурация вала и тормоза являются критически важными для соединения и безопасности элементами, которые нельзя заменять между вариантами без последствий.

Совместимость усилителя и ЧПУ

Для A06B-0229-B300 требуется сервоусилитель Fanuc серии αi HV (αiSV HV) — высоковольтный вариант модуля αiSV, разработанный для приема трехфазного питания 400 В и управления обмоткой двигателя HV. Это конкретно усилитель HV, а не стандартный αiSV 200 В. Два варианта усилителя не взаимозаменяемы, и установка двигателя HV на стандартный усилитель αiSV 200 В невозможна без полной переконфигурации системы привода.

Совместимые платформы ЧПУ включают Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B и 32i. ЧПУ обменивается данными с усилителем αiSV HV через тот же оптоволоконный канал FSSB (Fanuc Serial Servo Bus), который используется во всей серии αi — вариант HV прозрачен для ЧПУ на уровне связи.

После установки сменного двигателя убедитесь, что параметры оси ЧПУ для типа двигателя, максимальной скорости и ограничения тока соответствуют спецификации двигателя αiF 8/3000HV HV. Несоответствие параметров в системе HV проявляется так же, как и в стандартных системах напряжения — нестабильный сервопривод, ошибки перегрузки по току или тепловые сигналы — но последствия работы с ограничением тока, превышающим норму, для двигателя HV более серьезны, поскольку напряжение на шине выше.

Типичные применения

Приводы основных подач на обрабатывающих центрах с ЧПУ класса 400 В. Приводы стола X, Y и Z, суппорта и пиноли вертикальных и горизонтальных обрабатывающих центров с управлением Fanuc αi HV в инфраструктуре 400 В, где система двигателя-усилителя HV устраняет необходимость в понижающем трансформаторе.

Приводы каретки и поперечного суппорта токарных центров с ЧПУ. Приводы каретки оси Z и поперечного суппорта оси X токарных центров среднего формата с ЧПУ, работающих от сети 400 В, где пиковый крутящий момент 8 Нм справляется с силами резания и массой оси заготовки токарного центра среднего размера.

Приводы вертикальных осей, требующие тормоза. Подачи оси Z и пиноли на обрабатывающих центрах, где масса узла шпиндельной головки требует механического удержания при отключенном сервоприводе, а пружинный тормоз 24 В на B300 обеспечивает эту функцию удержания как безопасный механический механизм.

Многоосевые обрабатывающие центры в европейских и азиатских предприятиях с напряжением 400 В. Любая система обработки с управлением Fanuc αi HV, работающая от трехфазной сети 400 В на производственных предприятиях, где инфраструктура 400 В является стандартом, а сервосистема HV была выбрана для избежания затрат на понижающий трансформатор.

FAQ

В1: Почему модель двигателя HV не взаимозаменяема со стандартным αiF 8/3000 — у них одинаковый номинальный крутящий момент?

Пиковый крутящий момент одинаков, но электрические системы совершенно разные. Двигатель HV намотан на входное напряжение 364 В от усилителя αiSV HV класса 400 В. Стандартные двигатели αiF 8/3000 намотаны на ~149–200 В от усилителя αiSV класса 200 В. Подключение двигателя HV к усилителю 200 В создает недостаточный крутящий момент, потому что напряжение не соответствует обмотке. Подключение стандартного двигателя к усилителю HV рискует немедленным пробоем изоляции обмотки. Усилитель, двигатель и класс напряжения источника питания должны совпадать. Никогда не заменяйте между вариантами HV и стандартными.

В2: Можно ли постоянно разблокировать или обойти тормоз на B300 для упрощения проводки?

Нет — не безопасно, и не на вертикальной или наклонной оси. Тормоз 24 В является механизмом безопасности, а не функцией удобства. На любой оси, где гравитационная нагрузка действует вдоль направления вращения вала, тормоз является единственным, что удерживает ось при отключенном сервоприводе. Обход или постоянное разблокирование означает, что ось будет опускаться под действием силы тяжести всякий раз, когда сервопривод неактивен — аварийная остановка, неисправность усилителя, отключение питания. На станке, где тормоз был частью первоначальной конструкции безопасности, удаление его функции изменяет архитектуру безопасности станка таким образом, что требуется формальная оценка рисков, а не упрощение проводки.

В3: Требуется ли энкодер A1000 цикл поиска нуля при каждом включении ЧПУ?

Нет. Alpha i A1000 — это последовательный абсолютный энкодер, который сохраняет многооборотное положение вала при отключении питания с помощью резервной батареи в усилителе αiSV HV. При включении ЧПУ координата оси немедленно доступна — при нормальных условиях эксплуатации не требуется перемещение для возврата к нулю. Единственное исключение: если резервная батарея полностью разрядится, многооборотный счетчик сбросится, и потребуется однократное повторное реферирование. Замените батарею, когда ЧПУ выдаст сигнал низкого заряда батареи, чтобы избежать этого.

В4: Какой модуль усилителя αiSV HV нужен для A06B-0229-B300?

Двигателю требуется сервоусилитель Fanuc серии αi HV (αiSV HV) — конкретно модуль, рассчитанный на класс тока двигателя αiF 8/3000HV. Точное обозначение усилителя αiSV HV должно быть подтверждено из электрической документации станка или спецификации оригинального блока привода, поскольку в диапазоне усилителей HV существует несколько номиналов тока. αiSV HV принимает трехфазное питание 400 В напрямую. Стандартные усилители αiSV, разработанные для питания 200 В, несовместимы с этим двигателем.

В5: B300 использует конический вал — какова правильная процедура снятия втулки муфты при замене двигателя?

Втулка муфты конического вала должна сниматься с помощью надлежащего съемника шестерен — в частности, съемника, который прикладывает усилие вытягивания к торцу втулки, опираясь на конец вала. Никогда не используйте клинья, зубила или удары по корпусу втулки, чтобы освободить ее от конуса; эти методы повреждают внутреннюю поверхность втулки или геометрию конуса вала, нарушая последующее зацепление муфты. Выверните натяжной болт из конца вала, чтобы освободить его, зацепите лапки съемника за торец втулки и приложите равномерное усилие вытягивания. После освобождения осмотрите поверхности конуса и внутренней поверхности на предмет фреттинга или механических повреждений перед повторной установкой. Установите втулку на вал нового двигателя с установленной шпонкой, натяните до правильного осевого положения с помощью натяжного болта, затянутого до спецификации производителя муфты, и убедитесь, что втулка правильно села перед повторным подключением трансмиссии.
