Fanuc A06B-0085-B103 — Серводвигатель переменного тока серии αis для компактных станков с ЧПУ и приводов точной автоматизации

FANUC · СЕРВОДВИГАТЕЛЬ ПЕРЕМЕННОГО ТОКА · СЕРИЯ αis

Обзор продукта

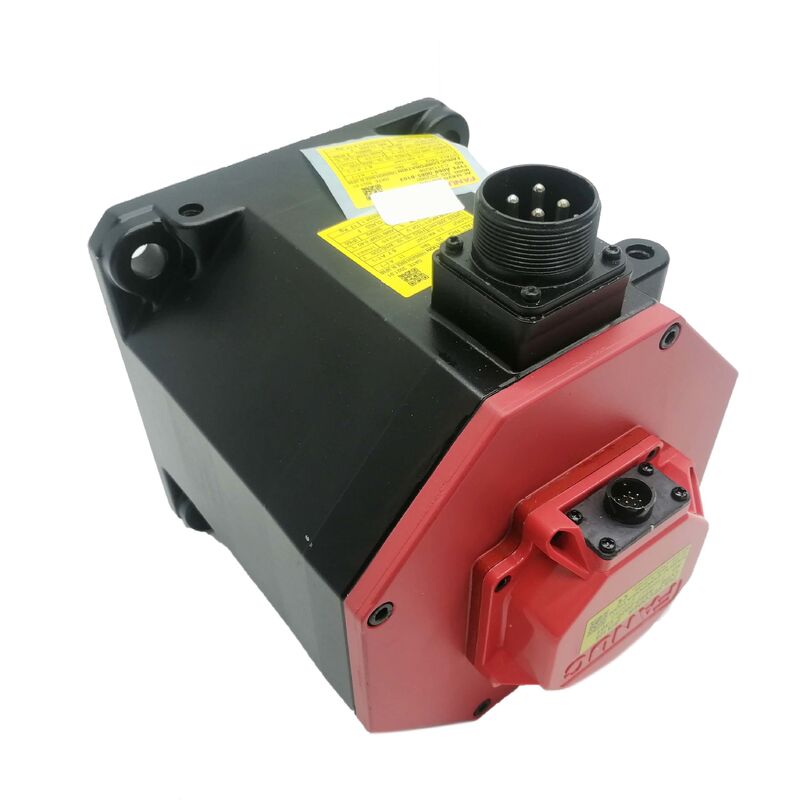

Fanuc A06B-0085-B103 — это бесщеточный серводвигатель переменного тока из серии αis от Fanuc — компактная серия малогабаритных двигателей платформы серводвигателей Fanuc αi. Разработанный для использования в интегрированной экосистеме сервоприводов Fanuc, он обеспечивает полную производительность энкодера класса αi и совместимость с усилителями для осей станков, где физическое пространство, вес или плотность многоосевых систем делают выбор меньшего корпуса двигателя правильным инженерным решением.

Это не упрощенная версия более крупного двигателя. Серия αis была разработана как отдельная линейка продуктов, а не как масштабированное уменьшение — это означает, что архитектура последовательного энкодера, автоматическое распознавание усилителя и поведение системной интеграции идентичны тем, которые используются во всем диапазоне αi от Fanuc. Двигатель αis подключается к тем же модулям усилителя, обменивается данными через тот же последовательный интерфейс и настраивается через ту же среду контроллера ЧПУ, что и любой другой двигатель семейства αi.

Суффикс B103 является специфичным и имеет значение. Он определяет тип энкодера и конфигурацию разъема для данного устройства — детали, которые определяют, какие кабели подходят, какие модули усилителя совместимы и будет ли двигатель устанавливаться непосредственно в существующий станок без модификации проводки. Особенно при поиске замены необходимо точно соответствовать полному номеру детали, включая суффикс B103.

Основные характеристики

Инженерная перспектива: Зачем существует серия αis

Линейка серводвигателей Fanuc охватывает широкий диапазон классов инерции и размеров корпусов, поскольку станки, в которых они используются, также сильно различаются. Серия αis охватывает определенную часть этого диапазона — компактные оси на станках с ЧПУ и оборудовании для автоматизации, где требования к крутящему моменту и скорости находятся в пределах возможностей малогабаритного двигателя, и где установка более крупного двигателя означала бы перепроектирование механической конструкции вокруг него.

A06B-0085-B103 соответствует этому профилю. Вот несколько характеристик, которые стоит понять перед его выбором или заменой:

Последовательный энкодер с цифровой передачей. Серия αis не использует аналоговые резольверы или инкрементные энкодеры с аналоговыми интерфейсами. Последовательная передача более чистая в электрически шумных средах станков, более устойчива к деградации сигнала, связанной с длиной кабеля, и способна передавать данные диагностики неисправностей вместе со значениями положения — все это снижает вероятность необъяснимых ошибок положения или ложных срабатываний в эксплуатации.

Автоматическое определение усилителя при включении питания. Когда A06B-0085-B103 подключен к совместимому сервоусилителю серии αi, привод считывает данные идентификации двигателя с энкодера и автоматически загружает соответствующие параметры модели двигателя. Такое поведение устраняет слой ручной настройки как при первоначальном вводе в эксплуатацию, так и при замене двигателя — и исключает класс ошибок несоответствия параметров, которые в противном случае могут потребовать времени для отслеживания.

Компактные размеры корпуса для плотных конфигураций осей. На станках с несколькими сервоосями, упакованными в ограниченный конструктивный объем — вспомогательные шпиндели, поворотные столы, сменщики инструмента, загрузочные устройства — размер корпуса αis позволяет станку удовлетворять свои требования к движению без ущерба для механической конструкции вокруг более крупного корпуса двигателя.

Стабильная надежность по всей установленной базе. Серия αis накопила значительный опыт эксплуатации в мировом производстве станков с ЧПУ. Ее режимы отказа хорошо известны как инженерам сервисной службы Fanuc, так и квалифицированным сторонним центрам по ремонту двигателей, что поддерживает как планирование профилактического обслуживания, так и быстрое возвращение в эксплуатацию при возникновении отказа.

Типичные применения

A06B-0085-B103 наиболее часто встречается в многоосевых станках с ЧПУ и системах автоматизации, где приводы Fanuc являются стандартной платформой и требуется компактная, надежная сервоось:

• Приводы вспомогательных осей токарных станков с ЧПУ — вспомогательный шпиндель, задняя бабка, подручник
• Приводы рычага и магазина автоматического сменщика инструмента
• Позиционирование четвертой и пятой оси обрабатывающих центров с ЧПУ
• Управление поворотным столом и наклонной головкой
• Подающие оси компактных вертикальных и горизонтальных обрабатывающих центров
• Позиционирование портальных загрузчиков и питателей прутка
• Приводы сочленений роботов Fanuc в интегрированных ячейках станков
• Оси перемещения шлифовального круга и стола

Системная интеграция и совместимость с усилителем

A06B-0085-B103 работает с модулями сервоусилителей Fanuc серии αi, установленными в шкафах ЧПУ с контроллерами серий 0i, 16i, 18i, 21i, 30i, 31i и 32i. Связь между двигателем и усилителем осуществляется через последовательный интерфейс энкодера Fanuc — либо через прямое подключение кабеля энкодера, либо через архитектуру FSSB (Fanuc Serial Servo Bus) в зависимости от конкретной конфигурации шкафа.

Функция автоматического определения усилителя считывает данные двигателя с энкодера при каждом включении питания. При прямой замене это означает, что усилитель распознает новый двигатель и загружает стандартную модель двигателя без ручного ввода параметров. То, что автоматически не восстанавливается, — это параметры, специфичные для оси — программные пределы перемещения, значения ограничения крутящего момента, настройки ускорения и замедления — которые зависят от станка и должны быть перезагружены из резервной копии параметров станка после любой замены двигателя.

Соответствие кабелей спецификации разъема B103 является обязательным. Геометрия разъема питания и разъема энкодера, определенная суффиксом B103, должна соответствовать кабельным сборкам в станке. Повторное использование оригинальных кабелей от вышедшего из строя двигателя — при условии их отсутствия повреждений — обычно является наиболее надежным подходом. Там, где требуются новые кабели, приобретайте их у Fanuc или авторизованного дистрибьютора, используя в качестве ориентира оригинальную электрическую схему станка.

Соображения по замене

A06B-0085-B103 является регулярно заменяемым компонентом в установленной базе Fanuc αis. Станки, построенные на платформах ЧПУ Fanuc за последние два десятилетия, часто используют двигатели серии αis на вспомогательных и вторичных осях, а объем этих установок означает, что этот номер детали регулярно появляется при поиске запчастей для технического обслуживания и ремонта.

Вот несколько практических моментов для планирования замены:

Точность номера детали имеет значение. B103 не взаимозаменяем с B100, B102 или другими соседними вариантами. Тип энкодера и ориентация разъема отличаются между суффиксами таким образом, что предотвращают прямую установку без модификации. Перед заказом подтвердите полный номер детали с шильдика вышедшего из строя двигателя.

Резервное копирование параметров перед разборкой. Создайте резервную копию полного набора параметров станка перед снятием вышедшего из строя двигателя. Восстановление настройки оси после замены быстрее и надежнее с текущей резервной копией, чем попытка восстановить параметры только по документации.

Новый против восстановленного. Доступны как новые устройства через авторизованную дистрибьюторскую сеть Fanuc, так и восстановленные устройства от квалифицированных центров по ремонту серводвигателей. Для восстановленных устройств убедитесь, что замена подшипников, проверка энкодера и проверка производительности в соответствии со спецификациями Fanuc были выполнены и задокументированы до отгрузки устройства.

Часто задаваемые вопросы

В1. Какие контроллеры ЧПУ Fanuc совместимы с A06B-0085-B103? Двигатель совместим с системами ЧПУ Fanuc, использующими модули сервоусилителей серии αi, включая семейства серий 0i, 16i, 18i, 21i, 30i, 31i и 32i. Перед установкой проверьте тип конкретного модуля усилителя и его номинальную мощность по электрической документации станка.

В2. Чем серия αis отличается от стандартной серии αi? Обозначение αis указывает на компактный малогабаритный двигатель в рамках семейства продуктов αi. Серия αis использует ту же систему последовательного энкодера, совместимость с усилителем и поведение системной интеграции с ЧПУ, что и стандартная серия αi — отличие заключается в физическом размере и соответствующем диапазоне выходных характеристик, а не в различии технологий или экосистемы.

В3. Можно ли заменить суффикс B103 на другой вариант B1xx при замене? Нет. Суффикс кодирует спецификацию энкодера и конфигурацию разъема. Различные варианты суффиксов в рамках одного базового номера модели могут иметь несовместимые геометрии разъемов или протоколы энкодера. Всегда приобретайте замену, используя точный полный номер детали с шильдика двигателя.

В4. Требует ли замена A06B-0085-B103 ручного ввода параметров в контроллере ЧПУ? Сервоусилитель серии αi автоматически загружает стандартные параметры модели двигателя из идентификатора энкодера при включении питания, поэтому базовое распознавание двигателя происходит автоматически. Параметры, специфичные для оси — пределы перемещения, настройки крутящего момента, значения ускорения — зависят от станка и должны быть восстановлены из файла резервной копии параметров после завершения замены.

В5. Что следует проверить при оценке восстановленного A06B-0085-B103? Как минимум, убедитесь, что ремонтник заменил подшипники, проверил и подтвердил работоспособность узла последовательного энкодера, а также провел функциональное тестирование производительности в соответствии со спецификациями двигателя Fanuc перед отгрузкой. Запросите письменную документацию процесса восстановления и результатов испытаний, особенно для двигателей, предназначенных для осей с высокой нагрузкой или критически важных для точности.
