MR-JHSCBL2M-H Mitsubishi Кодирующий кабель 2m MRJHSCBL2MH Оригинальный Новый

Mitsubishi MR-JHSCBL2M-H | Сервокабель обратной связи энкодера — 2 м, высокая стойкость к изгибам, серии HC-SFS / HC-LFS / HC-UFS / HC-RFS, усилитель MR-J2S

Обзор

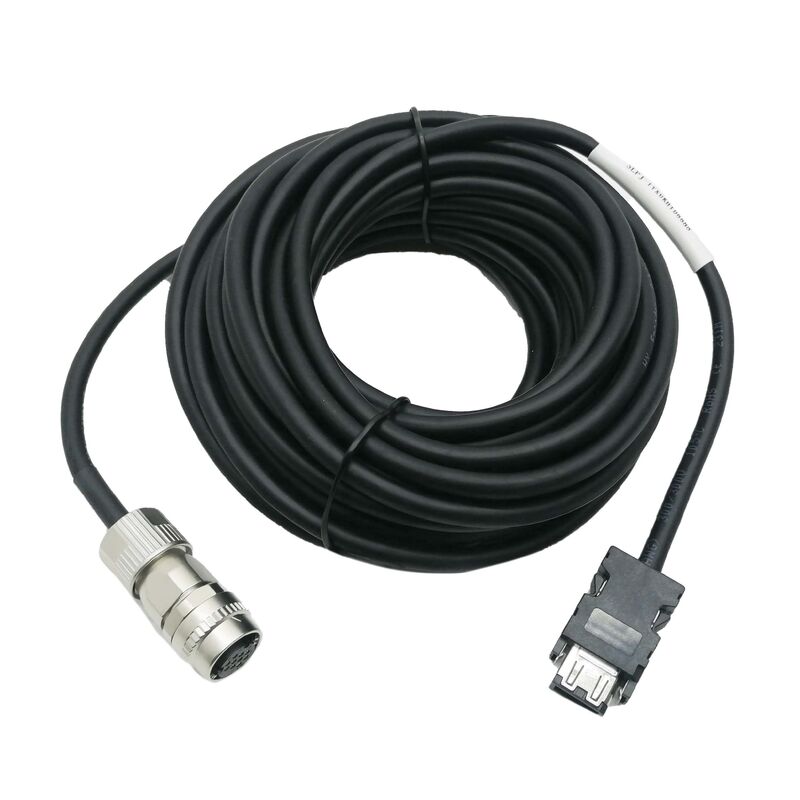

Кабель Mitsubishi MR-JHSCBL2M-H представляет собой 2-метровый кабель обратной связи энкодера для сервосистемы Mitsubishi MELSERVO серии MR-J2S.

Он передает данные обратной связи по положению и скорости от энкодера двигателя обратно к сервоусилителю MR-J2S — сигнал замкнутого контура, который определяет положение вала двигателя в каждый момент работы.

Без корректной работы этого кабеля контур управления сервоприводом разомкнут, усилитель не может контролировать положение или скорость, и ось станка не может функционировать.

Кабель поставляется с заводскими разъемами на обоих концах: разъем со стороны усилителя подключается непосредственно к разъему энкодера CN2 усилителя MR-J2S, а разъем со стороны двигателя подключается к разъему энкодера совместимого двигателя серии HC. Нет необходимости в полевой проводке, обжиме или установке контактов — установка выполняется путем простого подключения.

Эта заводская сборка разъемов не просто удобна. Сигнал обратной связи энкодера работает при низком напряжении и низких токах, и любое плохое соединение вносит вариации сопротивления контакта, прерывистую потерю сигнала или шумовые помехи, которые сервоусилитель считывает как ошибки энкодера. Заводские обжатые и протестированные сборки разъемов Mitsubishi устраняют этот риск в наиболее критичных для сигнала точках пути кабеля.

Суффикс -H в номере детали имеет особое техническое значение, установленное Mitsubishi в их спецификациях сервокабелей: он обозначает конструкцию с длительным сроком службы при изгибах, в отличие от кабеля со стандартным сроком службы при изгибах с суффиксом -L.

MR-JHSCBL2M-H предназначен для установок, где кабель подвергается многократным изгибам — кабельные цепи (энергетические цепи), подвижные салазки, манипуляторы роботов и аналогичные динамические применения, где кабель многократно изгибается в течение срока службы станка.

Стандартный кабель с суффиксом -L, используемый в динамическом применении, со временем разовьет внутренние усталостные трещины проводников в точке изгиба, вызывая прерывистые ошибки энкодера, которые трудно диагностировать, поскольку кабель внешне выглядит неповрежденным.

Конструкция скрутки кабеля -H, изоляционный материал и компаунд оболочки — все это подобрано для противодействия этому механизму усталости в течение значительно более длительного срока службы при непрерывных изгибах.

Кабель совместим с двигателями серий HC-SFS, HC-LFS, HC-UFS и HC-RFS — двигателями среднего и большого размера в линейке двигателей MELSERVO от Mitsubishi — а также с серией HA-LFS со скоростью 2000 об/мин.

Эти двигатели используют одинаковую распиновку разъема энкодера, что позволяет MR-JHSCBL2M-H использоваться для всего диапазона совместимых двигателей без выбора варианта по размеру корпуса двигателя.

Отдельная линейка кабелей (серия MR-JCCBL) предназначена для меньших двигателей HC-KFS и HC-MFS, которые используют другой формат разъема на стороне двигателя.

Ключевые характеристики

Длительный срок службы при изгибах (-H) — Разница в конструкции

Различие между сроком службы при изгибах -H и -L — это разница в материаловедении, а не маркетинговая классификация. Mitsubishi достигает длительного срока службы при изгибах за счет нескольких конструктивных решений, применяемых одновременно по всему сечению кабеля.

Скрутка проводников использует более тонкие проволоки, чем стандартные гибкие кабели — большее количество проволок меньшего диаметра, что распределяет механическую нагрузку от изгиба на большее число элементов проводника.

Когда кабель многократно изгибается, растяжение на внешнем радиусе изгиба приходится на проводники, находящиеся под натяжением. При более тонкой скрутке каждая отдельная проволока испытывает меньшее увеличение деформации за цикл изгиба, а кумулятивный ущерб от усталости металла на единицу циклов изгиба ниже.

Изоляционный материал на отдельных проводниках разработан для гибкости в более широком диапазоне температур, избегая охрупчивания, которое стандартная ПВХ изоляция приобретает после длительного воздействия промышленных температурных циклов.

Компаунд внешней оболочки также подобран для износостойкости и многократных изгибов без растрескивания.

В совокупности эти выборочные материалы продлевают срок службы кабеля в кабельной цепи или на подвижной оси от доли того, что обеспечивает стандартный кабель, до значения, соответствующего или превышающего ожидаемый интервал технического обслуживания самого станка.

Для стационарной установки — где кабель проложен в трубе, закреплен и никогда не изгибается после первоначальной установки — кабель -H также работает корректно, но преимущество срока службы при изгибах не используется.

В этом контексте стандартный кабель -L также подойдет. Кабель -H является правильным выбором всякий раз, когда путь кабеля включает кабельную цепь, вращающийся дверной проем, подвижный мост или любое другое прокладывание, где кабель циклически изгибается и разгибается.

Целостность сигнала энкодера и прокладка кабеля

Данные обратной связи энкодера от двигателя серии HC используют протокол последовательной связи по внутренним проводникам кабеля.

Это не простой подсчет импульсов — энкодер генерирует пакет последовательных данных, содержащий информацию о положении, скорости и состоянии энкодера, которую усилитель MR-J2S обрабатывает в каждом цикле сервопривода (с интервалами 125 мкс при стандартной работе MR-J2S).

Любое ухудшение качества сигнала — увеличение шума, пограничные уровни напряжения, прерывистый контакт — напрямую приводит к аварийным состояниям сервопривода на усилителе.

По этой причине прокладка кабеля энкодера требует такого же внимания, как и прокладка самого кабеля.

По возможности держите кабель энкодера физически отделенным от силовых кабелей (фазы U/V/W двигателя и питание основной цепи); электромагнитная индукция от коммутируемого тока в силовых кабелях двигателя передает шум в сигнал энкодера, если два типа кабелей сгруппированы вместе в одной трубе.

Где разделение невозможно, пересекайте два типа кабелей под прямым углом, а не прокладывайте их параллельно.

Экран кабеля энкодера должен быть подключен на стороне усилителя в соответствии с электрической схемой Mitsubishi — заземление экрана с обеих сторон этого типа кабеля создает петлю заземления, которая может вносить низкочастотный гул в сигнал, а не подавлять его.

Совместимость двигателя и усилителя

MR-JHSCBL2M-H — это 2-метровая длина в семействе кабелей с одинаковыми характеристиками, отличающихся только длиной. Та же конструкция с длительным сроком службы при изгибах (-H) и совместимость с двигателем/усилителем применимы ко всему диапазону: MR-JHSCBL5M-H (5 м), MR-JHSCBL10M-H (10 м), MR-JHSCBL15M-H (15 м) и MR-JHSCBL20M-H (20 м).

Когда для приложения требуется кабель длиной больше стандартных доступных, система MR-J2S также поддерживает подход с использованием соединительного блока с промежуточными секциями кабеля — обратитесь к соответствующему руководству по эксплуатации сервоусилителя MR-J2S для максимальной общей длины кабеля энкодера и рекомендуемого подхода для более длинных участков.

Длина 2 м MR-JHSCBL2M-H предполагает определенный контекст установки: он в основном используется там, где сервоусилитель и двигатель находятся в непосредственной близости — приводной шкаф, установленный непосредственно рядом или на станке, или конструкция станка, где расстояние от двигателя до шкафа намеренно сокращено, чтобы обеспечить 2-метровый кабель с некоторым запасом для движения и обслуживания.

Для более крупных станков, где длина кабельной цепи от шкафа до оси двигателя больше, чаще используются варианты 5 м или 10 м.

Обращение и хранение

MR-JHSCBL2M-H не имеет рейтинга стойкости к смазочно-охлаждающим жидкостям, гидравлическим жидкостям или водорастворимым охлаждающим жидкостям.

При установке станков, где вблизи двигателя присутствует туман охлаждающей жидкости или брызги жидкости, кабель должен быть физически защищен — либо проложен через герметичную трубу, защищен разъемной гильзой или гофрированной оболочкой, либо размещен внутри системы кабельной цепи станка.

Попадание охлаждающей жидкости в оболочку кабеля со временем разрушает изоляцию и может вызвать прерывистые ошибки энкодера, которые диагностируются как отказы энкодера, а не проблемы с установкой кабеля.

Для хранения храните кабель в оригинальной упаковке в сухом месте, вдали от прямых солнечных лучей и УФ-излучения.

Не сматывайте кабель радиусом, меньшим минимального радиуса изгиба, указанного для кабеля — длительный резкий изгиб при хранении предварительно напрягает проводники и сокращает срок службы с момента первой установки.

Часто задаваемые вопросы

В1: В чем функциональная разница между кабелями MR-JHSCBL2M-H (-H) и MR-JHSCBL2M-L (-L) для одной и той же установки?

Оба кабеля передают одинаковые сигналы обратной связи энкодера с идентичными разъемами и совместимостью с двигателем/усилителем.

Разница полностью заключается в конструкции проводников и материале оболочки — -H предназначен для многократных изгибов в динамических приложениях (кабельные цепи, подвижные оси), в то время как -L подходит для статических или полустатических установок, где кабель проложен и закреплен на месте. При стационарной установке, которая никогда не нарушается, оба кабеля обеспечат одинаковую электрическую производительность.

В приложении с кабельной цепью, которая изгибается тысячи раз за смену, -H прослужит значительно дольше, чем -L, прежде чем усталостные трещины проводников вызовут прерывистые ошибки.

В2: Серии MR-JHSCBL и MR-JCCBL обе называются "кабель энкодера для MR-J2S" — в чем разница и какой из них нужен моему двигателю?

Эти две серии обслуживают разные семейства двигателей в системе MR-J2S.

Серия MR-JHSCBL (включая MR-JHSCBL2M-H) обслуживает двигатели среднего и большого размера HC-SFS, HC-LFS, HC-UFS и HC-RFS, которые используют определенный формат разъема энкодера на стороне двигателя.

Серия MR-JCCBL обслуживает меньшие двигатели HC-KFS и HC-MFS, которые используют другой разъем на стороне двигателя с промежуточным соединительным блоком.

Определите свой двигатель по его заводской табличке (HC-SFS, HC-LFS, HC-UFS, HC-RFS = JHSCBL; HC-KFS, HC-MFS = JCCBL). Использование кабеля неправильной серии физически не подключится — форматы разъемов разные — поэтому неправильная идентификация сразу же становится очевидной при установке.

В3: Можно ли удлинить этот кабель с помощью соединения или соединительного блока, если 2 м недостаточно?

Сращивание не рекомендуется. Любое сращивание в кабеле энкодера создает точку вариации сопротивления, потенциал окисления со временем и механически слабое место.

Обратная связь энкодера MR-J2S работает по протоколу последовательной передачи данных с жесткими требованиями к синхронизации; даже незначительное ухудшение сигнала в точке соединения может вызвать прерывистые ошибки данных, которые усилитель интерпретирует как ошибки энкодера.

Правильный подход — заказать следующий доступный стандартный размер (5 м, 10 м), который обеспечивает достаточную длину кабеля с соответствующим запасом для прокладки. Если стандартные длины Mitsubishi не подходят для конкретной геометрии прокладки кабеля, соединительные блоки с использованием промежуточных компонентов, указанных Mitsubishi, документированы в руководстве по эксплуатации MR-J2S как поддерживаемое решение для длинных участков.

В4: Какой код аварийного сигнала сервопривода появляется при отказе или неисправности MR-JHSCBL2M-H, и как он диагностируется?

На усилителе MR-J2S ошибки связи с энкодером обычно проявляются как аварийный сигнал 16 (Ошибка связи с энкодером) или связанные с ним аварийные сигналы энкодера в диапазоне A1x-A3x, в зависимости от конкретного типа неисправности.

Эти аварийные сигналы могут возникать из-за самого кабеля (усталостное разрушение проводника, повреждение экрана), разъемов (загрязнены или плохо вставлены) или энкодера двигателя (отказ чувствительного элемента).

Для изоляции кабеля: осмотрите всю длину кабеля на предмет перегибов, повреждений от сжатия или резких изгибов на входе в кабельную цепь; отсоедините и снова вставьте оба разъема; и, если возможно, замените заведомо исправным кабелем от другой оси. Если аварийный сигнал исчезает с заменой кабеля и возвращается с оригинальным, то неисправен кабель.

В5: Как следует прокладывать кабель в кабельной цепи для максимального срока службы?

Следуйте этим принципам: минимальный радиус изгиба кабельной цепи не должен быть меньше указанного минимального динамического радиуса изгиба кабеля — проталкивание кабеля через более узкий изгиб, чем указано в спецификации, ускоряет усталость.

Оставьте примерно 10–15% избыточной длины кабеля внутри цепи сверх геометрической длины, необходимой для хода — этот запас позволяет кабелю свободно перемещаться внутри цепи без натяжения на обоих концах хода.

Кабель не должен быть скручен — он должен лежать ровно в плоскости хода цепи. Группируйте кабель энкодера только с другими сигнальными кабелями в цепи, а не с силовыми кабелями двигателя, чтобы обеспечить изоляцию от шума. Периодически осматривайте кабель на входе и выходе из кабельной цепи (где концентрируется нагрузка от изгиба) на предмет ранних признаков износа оболочки или деформации.
