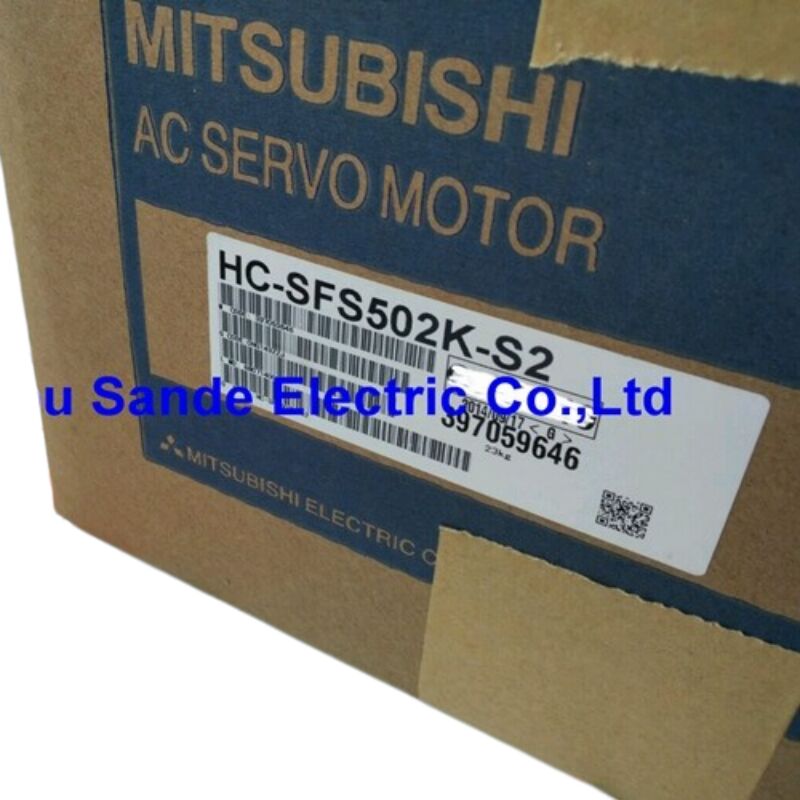

Сервомотор переменного тока Mitsubishi HC-SFS502K-S2
5 кВт высокопроизводительный сервомотор с ключевым валом для требовательных промышленных приложений, требующих значительной мощности и точности.
Мощная производительность для тяжелых применений
Mitsubishi HC-SFS502K-S2 предназначен для применений, где стандартные сервомоторы не имеют достаточной мощности.000 Вт) Обменный бесбросовый вращающийся сервомотор из серии MELSERVO J2S обеспечивает исключительную производительность при средней инерции, приложения на оси средней мощности, требующие непрерывного высокого крутящего момента и точного позиционирования.
Ключевые особенности
- 5 кВт номинальной мощности с непрерывным крутящим моментом 23,9 Нм
- Максимальный крутящий момент 71,7 Нм для требовательных приложений
- 2Номинальная скорость и максимальная скорость в 1000 оборотов в минуту
- 17-битный абсолютный кодер (131,072 ppr разрешения)
- Выходное вало с ключом для безопасной передачи крутящего момента
- Квалификация защиты IP65 для защиты от пыли и водных струев
- Интегрированная масляная уплотнитель для повышенной защиты
- Класс 200В переменного тока, 3-фазное питание с номинальным током 26А
Технические спецификации
| Параметр |
Стоимость |
| Номинальная производительность |
5,000 Вт (5,0 кВт) |
| Номинальная скорость |
2,000 оборотов в минуту |
| Максимальная скорость |
2,000 оборотов в минуту |
| Номинальный момент |
23.9 Нм |
| Максимальный момент вращения |
71.7 Нм |
| Номинальный ток |
26 А |
| Напряжение питания |
Класс 200В переменного тока, 3-фазный |
| Тип кодера |
Встроенный абсолютный, 17-битный |
| Разрешение кодера |
131,072 ppr |
| Тип вала |
Ключевой вал |
| Масляная печать |
Включается |
| Размер фланца |
176 × 176 мм |
| Рейтинг защиты |
IP65 |
| Класс инерции |
Средняя инерция / средняя мощность |
| Серия двигателей |
HC-SF / HC-SFS, MELSERVO J2S |
| Совместимые диски |
Серия MR-J2S (усилители класса 500) |
| Окружающая рабочая температура |
от 0 до +40°C |
Инженерные преимущества
Конструкция средней инерции обеспечивает оптимальный баланс между динамической реактивностью и способностью крутящего момента.17-разрядный абсолютный кодер устраняет рутинные поиски после циклов питания при использовании с резервным аккумулятором, в то время как ключевой вал обеспечивает надежную передачу крутящего момента без скольжения при больших нагрузках.
Типичные применения
- Средства питания центра обработки с ЧПУ для тяжелых целей
- Большие вращающиеся столы и индексаторы
- Двигатели соединений промышленных роботов для больших орудий полезной нагрузки
- Системы намотки и регулирования напряжения
- Машины для прессования и штампования
Совместимость привода
Этот двигатель сочетается с сервоусилителем MR-J2S-500A/B. Для новых систем современный эквивалент Mitsubishi - HG-SR502K из серии J4,с 22-разрядным абсолютным кодером и защитой IP67.
Часто задаваемые вопросы
Какой усилитель нужен HC-SFS502K-S2?
Этот двигатель предназначен для сервоусилителя серии MR-J2S-500 (тип A, B или CP).Сочетание усилителей MR-J3 или MR-J4 требует комплекта обновления или полного обновления системы.
Что означает суффикс S2 на этом моторе?
S2 обозначает специальный вариант спецификации, который может включать различия в ориентации разъема, направлении выхода кабеля, размерах вала или изменениях окружающей среды.Проверка конкретной конфигурации S2 на основе документации об оригинальных деталях.
Почему в этом моторе масло?
Интегрированная масляная пломба защищает внутренние части двигателя от масляного тумана, брызги охлаждающей жидкости и проникновения смазки из коробки передач или соседних компонентов,обеспечивает дополнительную защиту в точке проникновения вала.
HC-SFS502K-S2 совместим с определением абсолютного положения?
17-разрядный абсолютный кодер поддерживает определение абсолютного положения, когда сервоусилитель MR-J2S оснащен резервным аккумулятором,устранение необходимости нулевого обратного ориентирования после контролируемых отключений.
Какая современная замена HC-SFS502K-S2?
Нынешний эквивалент Mitsubishi - HG-SR502K из серии MELSERVO J4, мощностью 5 кВт, скоростью 2000 оборотов в минуту, номинальным крутящим моментом 23,9 Нм, 22-битным абсолютным кодером и защитой IP67.
Mitsubishi HC-SFS502K-S2 предназначен для систем MELSERVO J2S. Подтвердить совместимость усилителя, конфигурацию вала,и S2 специальных спецификаций подробности по вашей машине документации перед заказом.
