Сервомотор переменного тока средней инерции мощностью 800 Вт

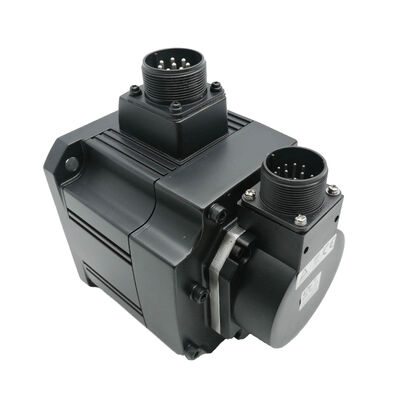

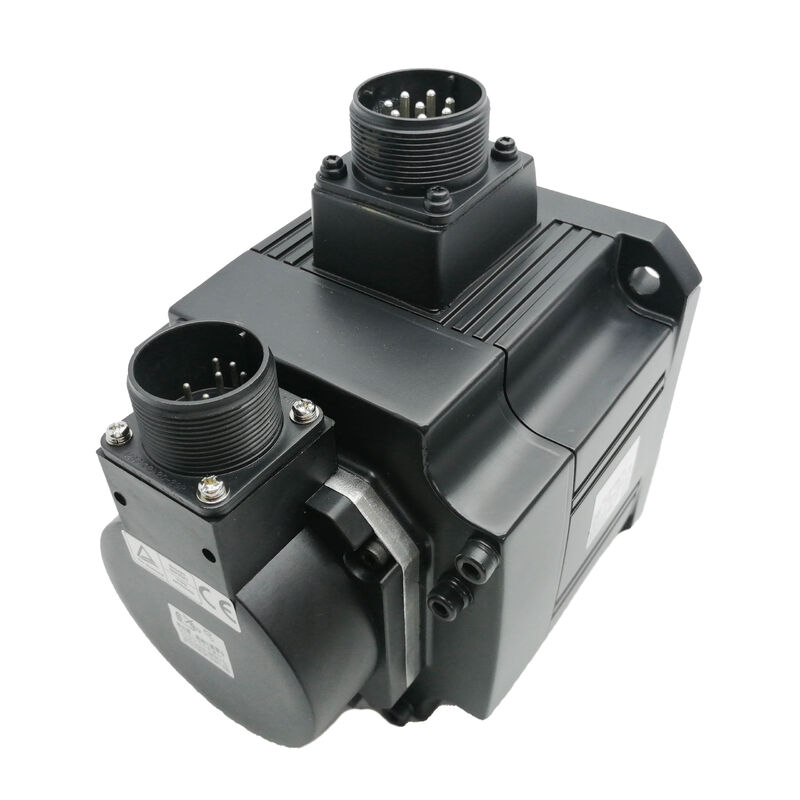

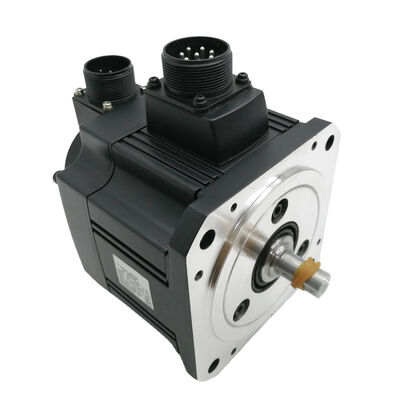

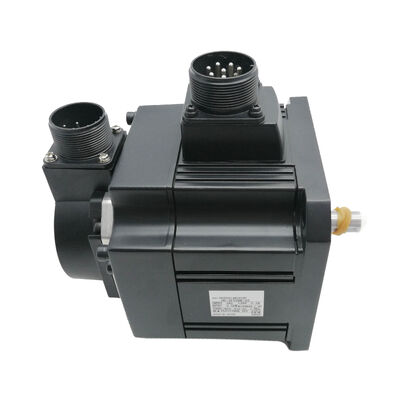

Mitsubishi HC-SF52BK-S2 - это сервомотор переменного тока с средней инерцией 800 Вт, предназначенный для 480 В промышленной мощности.что делает его идеальным для вертикальных приводов оси и приложений, требующих механического удержания положения при отключении энергии.
Важная примечание:Этот двигатель был прекращен производителем. новые старые и переработанные агрегаты остаются доступными через промышленных дистрибьюторов.сроки выполнения менее предсказуемы, чем части текущего производства.
Основные характеристики
| Номер модели |
HC-SF52BK-S2 |
| Номинальная производительность |
800 Вт |
| Номинальная скорость |
2000 оборотов в минуту |
| Напряжение питания |
480В переменного тока |
| Тип двигателя |
Сервоуправляющее устройство без щетки |
| Серия |
HC-SF (средняя инерция) |
| Интегрированное торможение |
Да (BK) |
| Класс инерции |
Средний |
| Система обратной связи |
Инкрементальный кодер |
| Совместимость привода |
Серия MR-J2S (MELSERVO) |
| Способ охлаждения |
Самоохлаждающийся (естественная конвекция) |
| Тип монтажа |
Фланцевая установка |
| Статус |
Производство прекращено |
Характеристики двигателя и применение
Преимущества проектирования средней инерции
Двигатели средней инерции серии HC-SF обеспечивают стабильное, управляемое движение по оси с умеренной и значительной инерцией нагрузки.что приводит к удержанию твердой позиции под нагрузкой и предсказуемой реакции в диапазоне рабочих скоростей.
Функциональность торможения
Интегрированный тормоз автоматически включается при отключении питания двигателя, зажимая вал двигателя, чтобы удерживать ось неподвижной против гравитации или статических нагрузок.Данная критическая для безопасности особенность предотвращает неконтролируемое движение на вертикальных осях и загруженных компонентах машины..
Требования к мощности тормоза:Удерживающий тормоз требует отдельного источника питания постоянного тока 24 В, управляемого с помощью последовательной логики машины с помощью контроллера CNC или выходов реле PLC.
Критические проверки установки
- Проверка снятия тормоза:Подтвердить, что ось свободно движется при нормальном сервотоке при подаче энергии
- Проверка задержки тормоза:Проверка остановки оси без сервокрутящего момента при отключении энергии
Типичные применения
- Центр обработки с ЧПУ
- Главное питание и позиционирование оси поперечного скольжения станкового станка
- Оси привода вращающегося стола и индексирующей головы
- Приводы для соединений промышленных роботов, требующие парковки с тормозом
- Позиционирование вертикальной оси грузоподъемника
- Размещение поддонов и светильников на пересадочных линиях
Совместимость дисков и интеграция системы
HC-SF52BK-S2 предназначен для сервоусилителей серии Mitsubishi MR-J2S, причем MR-J2S-80A является типичной парой мощностью 800 Вт.Управление параметрами осуществляется с помощью программного обеспечения MR Configurator Mitsubishi для резервного копирования, адаптации и диагностике.
Примечание о совместимости:Интерфейс кодера серии HC-SF соответствует усилителям MR-J2S. Прямая совместимость с текущими усилителями MR-J4 или MR-JE не гарантируется.
Руководство по снабжению двигателем, отключенным от производства
- Проверить полный номер части HC-SF52BK-S2 на предмет совместимости тормоза и разъемов
- Считать новые старые запасы для наименьшей неопределенности или квалифицированные переработанные единицы
- Проверка и возможная замена устаревших кабельных узлов во время замены двигателя
- Содержание на месте запасных частей критически важного оборудования
Часто задаваемые вопросы
Какой сервоусилитель совместим с Mitsubishi HC-SF52BK-S2?
HC-SF52BK-S2 предназначен для сервоусилителей серии Mitsubishi MR-J2S, как правило, MR-J2S-80A для приложений мощностью 800 Вт.
Требуется ли тормоз сдерживания и можно ли заменить его вариантом без тормоза?
Тормоз необходим для вертикальных осей и критически важных для безопасности применений.
Что означает 480В для установки?
Рейтинг 480В переменного тока указывает на совместимость со стандартным североамериканским трехфазным промышленным питанием, исключая необходимость в трансформаторах с пониженным напряжением в установках 480В.
Какие шаги необходимо предпринять после замены двигателя?
Перед снятием резервное копирование параметров усилителя MR-J2S, восстановление после установки, проверка движения и направления оси и критическое тестирование функции тормозной стойки перед включением автоматической работы.
