СЕРВОМОТОР GE FANUC A06B-0227-B000 A06B0227B000 AO6B-O227-BOOO

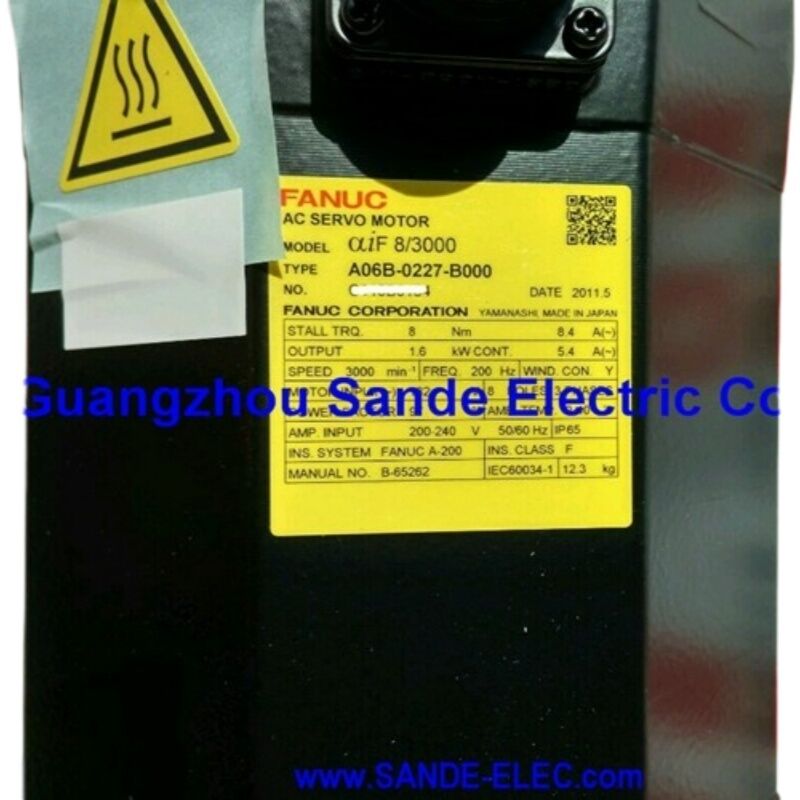

GE Fanuc A06B-0227-B000 сервомотор переменного тока αiF 8/3000, конический вал, A1000 Абсолютный, без тормоза

Обзор продукции

Номер части:A06B-0227-B000

Также ищут:A06B0227B000, GE Fanuc A06B-0227-B000, FANUC A06B0227B000

Модель двигателя:αiF 8/3000 (Альфа iF 8/3000)

Марка:GE Fanuc / Fanuc

Классификация:Fanuc Alpha iF Series AC бесбрюшевой сервомотор с 8 Нм стойкого крутящего момента, 1,6 кВт, 3000 оборотов в минуту, конический вал с ключом, без тормоза, Alpha i A1000 Absolute Pulse Coder, IP65

Технические спецификации

GE Fanuc

Некоторые источники путаницы окружаютGE FanucДля ясности: GE Fanuc было совместным предприятием между General Electric и Fanuc Ltd., которое работало в основном на североамериканском рынке CNC и автоматизации.Двигатели, выпускаемые под маркой GE Fanuc, включая A06B-0227-B000, идентичны своим аналогам под маркой FanucТот же двигатель, тот же кодер, те же электрические характеристики, тот же усилитель.Название GE Fanuc просто отражает коммерческую договоренность, в соответствии с которой продукт продавался на некоторых рынках.

Для целей технического обслуживания и снабжения двигатель, указанный в списке GE Fanuc A06B-0227-B000, и двигатель, указанный в списке Fanuc A06B-0227-B000, являются одной и той же физической частью, совместимой с теми же усилителями,и заменяемый тем же заменным двигателем независимо от того, какое торговое наименование появляется на этикетке.

Восемь ньютоновых метров при 3000 оборотах в минуту

В8 Нм крутящий момент на стойкеи10,6 кВтС помощью бесперебойной номинальной мощности αiF 8/3000 занимает действительно производительное положение в линейке сервомоторов Fanuc αiF.Он находится в точке, где выход крутящего момента является достаточно значительным, чтобы привести в движение средних размеров кормовых осей инструмента машины под реалистичными режущими нагрузками, в то время как потолок 3000 оборотов в минуту и компактная рама поддерживают двигатель физически управляемым и стоимость системы разумной.

На 10 мм шаровой винт с механической эффективностью 90%, 8 Нм поддерживает приблизительно 4,5 кН непрерывной осевой силы тяги.Это охватывает нагрузки на оси X и Z среднего центра обработки CNC, обрабатывающего типичные диаметры ствола ствола, настольный привод компактного вертикального центра обработки и кормовые оси широкого ассортимента средних форматных производственных машин.6 кВт непрерывной мощности обеспечивает бюджет энергии для длительных проходов резки без тепловой перегрузки, даже в условиях производства с высоким рабочим циклом.

Впостоянный крутящий момент 0,95 Nm/AЭтот двигатель генерирует около 1 Нм/ампер стоянного тока, что отражает эффективную электромагнитную конструкцию для его размера рамы.инерция ротора 0,00257 кг·м2устанавливает динамический характер двигателя достаточно низким, чтобы быстро реагировать на коррекции сервосцепления без вялости более тяжелых роторов,достаточно высокий, чтобы двигатель не становился нестабильным при резких требованиях к ускорению при коротких скоростных движениях.Обе цифры имеют значение для инженеров сервосистем, проектирующих или устраняющих неполадки динамической производительности оси.

Конечный вал с ключом

Каждое судно A06B-0227-B000 сс высокоточным измельчением конического вала с механизированным ключом.Этот интерфейс сцепления был по умолчанию для сервомоторов станков-инструментов на протяжении десятилетий поколений двигателей Fanuc и причины остаются такими же актуальными сегодня, как и когда конический вал был впервые принят.

Конная геометрия создает эффект автоматического самоцентрирования во время установки узла.конический контакт между отверстием узла и валом автоматически выравнивает узл концентрически с осью вала двигателяНикаких трещин, никаких измерений, никаких итеративных корректировок.На оси ЧПУ, где выравнивание двигателя с винтом напрямую влияет на следующую ошибку и качество поверхности, эта повторяемая геометрия сцепления стоит немного более сложной процедуры установки по сравнению с прямой конструкцией вала.

Ключ в совпадающем ключе передает крутящий момент через положительное механическое взаимодействие.Ключ удобно находится в пределах его грузоподъемности ️ ключевой проход отсутствует, потому что 8 Нм требует этого по структурным причинам, но потому, что сочетание конического плюс ключ обеспечивает надежную передачу крутящего момента при обратных нагрузках, вибрации,и теплового цикла без риска напряжения или постепенного ослабления, которое может повлиять на чисто фрикционные сцепления в течение длительных интервалов эксплуатации.

Для замены, узел уже на механизме привода машины уже соответствует этой конической геометрии.Проверяют конические поверхности на наличие трения или повреждения., устанавливать новый двигатель, переустанавливать узел с тяговым болтом, подвергнутым крутящему моменту в соответствии со спецификацией.

Альфа и А1000 Абсолютный кодировщик

ВАльфа i A1000 импульсный кодерявляется стандартным абсолютным кодировщиком в семействах двигателей Fanuc αiS и αiF, и его эксплуатационные последствия такие же для A06B-0227-B000 как и для любого другого двигателя, оборудованного A1000:координаты оси известны сразу при каждом включении с помощью CNC, без каких-либо движений по направлению.

Положение многоразового вала сохраняется при отключении резервного аккумулятора в сервоусилителе серии Fanuc αi. Когда CNC включает в действие после отключения на ночь каждая ось, оборудованная кодером A1000, немедленно сообщает о своем положенииМашина входит в автоматический режим готовности к работе. без контролируемого отсчета-возвращения, без ожидания оси найти свои маркеры, без задержки производства при запуске.

Для производственного объекта с несколькими станками с несколькими осями,Эта эксплуатационная характеристика приводит к экономии времени в реальном времени, которая накапливается в течение каждой смены и каждого рабочего дняИ для машин, которые останавливаются в середине программы при сигнализации или энергетическом событии, абсолютный кодер означает, что ось возобновляется с точной позиции остановки без неопределенности перестановки,нет отброшенной части от оси, которая не знала, где она находится после восстановления.

A1000 обеспечивает1,000,000 импульсов на оборотНа 10 мм шаровой винт, каждый подсчет соответствует 10 нанометров линейного перемещения, разрешение, при котором Fanuc CNC закрывает петлю положения.Это то, что лежит в основе точности измерений и качества поверхности, которые современные станки обработки CNC построены для достижения.

Содержание батареи:резервное аккумулятор находится в сервоусилителе αiSV, а не в двигателе. заменить его, когда Fanuc CNC выпускает сигнализацию о низком уровне аккумулятора.требует одноразового переключения осей для восстановления системы координат машины, что можно предотвратить при своевременном обслуживании батареи.

Без тормоза Когда сервозамок - это правильное решение

ВОбозначение B000подтверждает, что этот двигатель не имеет электромагнитного тормоза на подавляющем большинстве горизонтальных осей и любой оси, где гравитация не действует в направлении вращения вала,Это правильная и подходящая спецификация..

С активным усилителем αiSV и закрытой сервосплавкой кодер A1000 сообщает о положении на уровне 1,000, 000 счетов за обороты, пока усилитель постоянно корректируется к заказанному углу вала.Положение оси в состоянии покоя удерживается с такой же точностью, как положение оси во время движения. Сервоблокировка - это не режим удержания, а тот же самый контроль закрытого цикла, который регулирует движение.На горизонтальных осях, это удержание надежно, точно и не требует дополнительного оборудования.

Конфигурация без тормоза делает корпус двигателя легче и короче, чем у эквивалентных вариантов с тормозами.упрощает электрическую панель машины, устраняя схему питания тормозов и связанную с ней логику реле, и удаляет тормозный диск как компонент износа, который накапливает часы службы.

Если одна ось несет гравитационную нагрузку, то не хватает вертикальных приводов, наклонных кормов, наклонных столов, и требуется тормозный двигатель.В серии A06B-0227, вB300(конечный вал, пружинный тормоз 24В, абсолютный A1000) является эквивалентом торможения для применения на вертикальной оси..

Серия A06B-0227: Ссылка на конфигурацию

Все варианты серии A06B-0227 имеют общий корпус двигателя αiF 8/3000 с 8 Нм, 1,6 кВт, 3000 оборотов в минуту, абсолютный кодер A1000.

B000 - это конический плюс ключ, без тормозов, стандартный исходный уровень IP65, наиболее распространенная конфигурация для горизонтальных приложений CNC на средней оси.#0100 закрытый вариантВсегда подтверждайте точную исходную конфигурацию двигателя, прежде чем заказать замену.

Совместимость усилителя и системы CNC

A06B-0227-B000 работает сСервоусилители серии Fanuc αi (αiSV)В зависимости от конкретной конфигурации кабинета привода для текущего класса этого двигателя, совместимые платформы CNC включаютFanuc серии 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B и 32i.

Двигатель не совместим с оригинальными усилителями α (не i) серии, которые используют другой протокол серийного кодирования, или с приводами Fanuc β серии.подтвердить, что параметры оси CNC соответствуют спецификации типа двигателя αiF 8/3000, максимальная скорость и ограничение тока до возвращения машины в производство.

Типичные применения

Средний формат центра обработки с помощью ЧПУ с первичными питательными осями.Стол X, Y и Z, седло,и приводы головки шпинделя на вертикальных и горизонтальных центрах обработки, где 8 Нм крутящий момент управляет объединенной массой оси и потребностями режущей силы средних производственных машин.

Установка центра поворота с помощью ЧПУ и привод с перекрестным сдвигом.Z-осевые приводы и X-осевые приводные приводы на средних центрах обработки CNC, обрабатывающих типичные производственные нагрузки,где αiF 8/3000 обеспечивает крутящий момент и скорость для производительных скоростей подачи по всему диапазону деталей машины.

Многоосевые станки обработки ∙ вторичные приводы.Ротационные приводы оси B, вспомогательные линейные оси и вторичные механизмы позиционирования на многоосевых центрах обработки, где класс крутящего момента 8 Нм правильно соответствует бюджету нагрузки вторичной оси.

Оборудование для автоматизации и обработки с управлением Fanuc.Первичные приводы позиционирования на автоматизированных платформах Fanuc, системах передачи деталей,и интегрированных механических элементов, где комбинация αiSV/αiF 8/3000 обеспечивает надежную сервоусиленность с абсолютным сохранением положения.

Частые вопросы

Вопрос 1: Есть ли разница между двигателем с маркировкой "GE Fanuc" и двигателем с маркировкой "Fanuc" для этого номера части?

GE Fanuc был коммерческим названием совместного предприятия, под которым продукция Fanuc в течение некоторого времени продавалась на рынках Северной Америки.Двигатели изготавливаются компанией Fanuc в соответствии с одной и той же спецификацией независимо от того, какое название марки появляется на табличке.GE Fanuc A06B-0227-B000 и Fanuc A06B-0227-B000 - это один и тот же двигатель, совместимый с теми же усилителями и взаимозаменяемый.

Вопрос 2: Требуется ли для этого двигателя самонаправление после каждого цикла работы с помощью CNC?

Нет.Alpha i A1000 - это серийный абсолютный кодерПоложение многоразового поворота сохраняется при отключении резервного аккумулятора в сервоусилителе Fanuc αiSV.координаты оси доступны немедленно без каких-либо движений обратного отсчетаЕдинственное исключение - если резервная батарея полностью исчерпана, что перезагружает многоразовый счетчик.

Q3: Когда вместо базового B000 следует указывать вариант с герметичной защитой IP67 (#0100)?

БазаA06B-0227-B000 имеет IP65- защиту от направленных водных струев.#0100 вариант обновления до IP67Укажите вариант IP67, если двигатель установлен в положении, подверженном непосредственному потоку охлаждающей жидкости, воздействию распыления охлаждающей жидкости высокого давления,или накопление охлаждающей жидкости в зоне монтажа двигателяДля двигателей, установленных вдали от зоны прямого резания в стандартном защищенном месте панели, IP65 является достаточным.

Q4: Какой модуль усилителя необходим для A06B-0227-B000, и какие системы CNC поддерживают его?

Двигатель требуетСервоусилители серии Fanuc αi (αiSV)∆ специальный номинальный ток αiSV должен быть подтвержден из документации кабинета привода машины, как 8 Nm / 8.4Стационарный ток этого двигателя помещает его в средний диапазон линейки αiSVСовместимые платформы CNC включаютFanuc серии 0i-D, 0i-F, 16i, 18i, 21i, 30i и 31iДвигатель не совместим с оригинальными усилителями SVU α-серии (не i), которые используют другой протокол интерфейса кодера.

Q5: Может ли B000 (без тормоза, конический вал) заменить B300 (24V тормоз, конический вал) на той же машине?

Не безопасно на вертикальной оси или любой оси, где гравитация действует в направлении вращения вала. The B300 carries a spring-applied brake providing mechanical holding at servo-off — a safety function required when the axis mass would otherwise descend under gravity when the amplifier is de-energisedУ B000 нет такого механизма и он использует сервозамок для поддержания положения, который исчезает при неактивности усилителя.подтвержденная горизонтальная осьгде оригинальный двигатель был B300 и тормоз никогда не был необходим для безопасности,инженерный случай для замены B000 существует, но это определение требует официального обзора условий нагрузки на оси машиныВ случае сомнения, используйте вариант тормоза.
