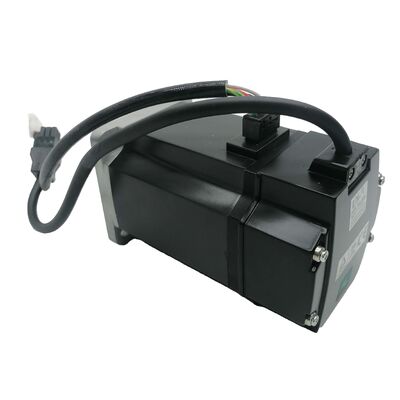

Новый Mitsubishi HC-MFS23 — компактный AC серводвигатель с низкой инерцией для высокоскоростной прецизионной автоматизации

MITSUBISHI ELECTRIC · AC SERVO MOTOR · СЕРИЯ HC-MFS · НОВЫЙ БЛОК

Что представляет собой этот двигатель

Mitsubishi HC-MFS23 — это бесколлекторный AC серводвигатель с низкой инерцией мощностью 200 Вт из серии HC-MFS от Mitsubishi Electric — компактная, быстродействующая линейка серводвигателей, разработанная для прецизионных автоматизированных систем, где ключевыми требованиями являются быстрое ускорение, высокая точность позиционирования и надежная работа в непрерывном режиме.

Данное предложение представляет собой новый блок. Не восстановленный, не бывший в употреблении после ремонта, не переработанный. Новый двигатель в оригинальном заводском состоянии — с подшипниками, энкодером и обмотками, которые никогда не подвергались эксплуатационной нагрузке или термическим циклам в работе. На такой проверенной платформе, как серия HC-MFS, это различие имеет большее значение, чем может показаться. База установленного оборудования для этих двигателей велика и стареет, и рынок замены отражает эту реальность: новые складские запасы и восстановленные варианты сосуществуют в цепочке поставок с очень разными профилями риска. Новый блок устраняет неопределенность относительно фактического состояния, которое вы получаете.

HC-MFS23 интегрируется непосредственно с сервоусилителями Mitsubishi серии MR-J2S в рамках платформы MELSERVO — экосистемы приводов, для которой были разработаны эти двигатели. Эта нативная совместимость означает, что усилитель и двигатель работают вместе с самого начала: согласованный интерфейс энкодера, согласованные параметры по умолчанию и автонастройка со стороны привода, которая использует известные характеристики двигателя в качестве отправной точки.

Ключевые характеристики

Серия HC-MFS: Специально разработана для быстрой и точной работы

Линейка серводвигателей Mitsubishi всегда была сегментирована по классу инерции, поскольку физика управления движением делает согласование инерции действительно важным. Серия HC-MFS находится на низкоинерционном конце этого спектра — преднамеренный выбор дизайна, который определяет все аспекты поведения этого двигателя в системе автоматизации.

Низкая инерция ротора означает, что двигатель быстро меняет скорость. Для сервоусилителя, пытающегося отслеживать заданный профиль положения с высокой точностью, низкоинерционный ротор легче ускорять и замедлять точно — контур управления может быстрее вносить коррективы, не допуская перерегулирования или колебаний вокруг цели. В высокоциклических приложениях, где ось выполняет десятки или сотни коротких перемещений по позиционированию в минуту, совокупный эффект на производительность реален и измерим.

При мощности 200 Вт HC-MFS23 не является мощным двигателем с высоким крутящим моментом. Это маневренный, точный, быстродействующий двигатель, подходящий для легких нагрузок, которые должны быстро перемещаться и точно останавливаться. Этот профиль охватывает широкий спектр задач автоматизации — и объясняет, почему серия HC-MFS стала стандартной спецификацией для класса машин, для которых она была разработана.

Три характеристики определяют работу HC-MFS23:

Низкоинерционный ротор для быстрого динамического отклика. Тонкая конструкция ротора минимизирует вращательную массу, что напрямую снижает вклад двигателя в общую инерцию оси. Это улучшает соотношение инерции между двигателем и нагрузкой, позволяя сервоусилителю работать с более высокими коэффициентами усиления контура управления без нестабильности. Более высокие коэффициенты усиления означают более точное отслеживание положения, более быстрое стабилизацию после перемещения и лучшее подавление помех при перемещениях с постоянной скоростью — все это приводит к более стабильному качеству выходных данных на оборудовании для прецизионной автоматизации.

Инкрементальный энкодер для надежной обратной связи по положению. HC-MFS23 использует инкрементальный энкодер, согласованный с интерфейсом обратной связи усилителя MR-J2S. Энкодер обеспечивает высокоразрешающие данные о положении, необходимые усилителю для точного замыкания контура положения на всех рабочих скоростях. Целостность энкодера является одной из основных причин, по которым новые блоки предпочтительны для критически важных для производства замен — энкодер, накопивший годы термических циклов и вибраций в эксплуатации, несет риск отказа, которого не несет заводской новый энкодер.

Компактный корпус для установки в ограниченном пространстве. Малый физический размер HC-MFS23 — это не ограничение, а особенность для производителей машин, проектирующих многоосевые системы с жесткими конструктивными ограничениями. Размещение трех или четырех сервоосей в компактной декартовой раме, небольшой сборочной станции или тесном корпусе машины — это другая инженерная задача, когда размер корпуса двигателя работает на дизайн, а не против него.

Интеграция с платформой MELSERVO

HC-MFS23 разработан для серии сервоусилителей MR-J2S — платформы MELSERVO от Mitsubishi поколения, которое сделало двигатель HC-MFS широко распространенной отраслевой спецификацией. Усилитель MR-J2S выполняет все функции управления двигателем внутри: регулирование тока, контур скорости, контур положения, обработку энкодера и функции защиты. Контроллер движения машины — ПЛК Mitsubishi MELSEC, специализированный контроллер движения или сторонняя система с импульсным выходом — отправляет команды положения; MR-J2S делает остальное.

Несколько аспектов платформы MR-J2S стоит понять любому, кто занимается вводом в эксплуатацию или обслуживанием оборудования, построенного на ее основе:

Автонастройка. MR-J2S включает функцию автонастройки, которая оценивает соотношение инерции нагрузки и соответствующим образом корректирует параметры усиления. Запуск процедуры автонастройки с подключенной реальной нагрузкой машины после замены двигателя дает настроенный набор параметров, отражающий реальные характеристики собранной оси — более надежную базовую линию для ввода в эксплуатацию, чем ручной ввод усиления.

Управление параметрами через MR Configurator. Параметры усилителя считываются, редактируются и резервируются через программное обеспечение Mitsubishi MR Configurator. Поддержание актуальной резервной копии параметров для каждой оси просто с помощью этого инструмента и является наиболее эффективной практикой для сокращения времени простоя при необходимости замены двигателя.

Спецификация кабеля энкодера. Интерфейс энкодера HC-MFS23 использует определенный разъем и тип кабеля, соответствующий усилителю MR-J2S. Выбор кабеля должен соответствовать спецификации кабеля Mitsubishi для этой комбинации двигателя и усилителя. Использование неспецифицированных кабелей создает риск проблем с целостностью сигнала энкодера, которые являются прерывистыми и трудными для диагностики.

Где используется HC-MFS23

Дваста ватт мощности с низкоинерционным профилем и компактным корпусом помещают HC-MFS23 в четко определенный диапазон применения. Он является повторяющейся спецификацией для следующих типов оборудования:

• Приводы вращательных и линейных осей установок Pick-and-Place
• Позиционирование осей X и Y в небольших декартовых роботах
• Оборудование для точного дозирования и нанесения жидкостей
• Оси регистрации аппликаторов этикеток и принтеров-аппликаторов
• Сервоприводный инструмент станций сборки электроники
• Приводы индексации и позиционирования компактных конвейеров
• Позиционирование этапов визуального наведения и инспекции
• Приводы регистрации и резки упаковочных машин малого формата
• Обработка полупроводниковых компонентов и позиционирование лотков
• Оси перемещения оборудования для намотки и формовки катушек

Почему новое состояние имеет значение при поиске HC-MFS

Серия HC-MFS находится в эксплуатации достаточно долго, что рынок замены содержит блоки всего спектра состояний. Понимание того, что на самом деле означает каждая категория на практике:

Новые складские запасы (данное предложение): Заводское изготовление, никогда не устанавливался. Подшипники с нулевым пробегом, энкодер в исходном состоянии, изоляция обмоток не подвергалась термическим циклам эксплуатации. Отсутствие неопределенности в истории обслуживания. Правильный выбор, когда машина, в которую устанавливается этот двигатель, работает в производственном режиме, а простой дорогостоящ.

Восстановленные: Восстановлены из бывшего в употреблении сердечника. Качество полностью зависит от процесса восстановления — особенно от того, были ли заменены подшипники, протестирован и проверен энкодер, и была ли единица протестирована на соответствие спецификации перед отправкой. Хорошо документированное восстановление от авторитетного центра является законным вариантом. Недокументированное восстановление от неизвестного источника — нет.

Б/у / снятый блок: Снят с выведенной из эксплуатации или утилизированной машины, состояние неизвестно. Подходит только тогда, когда ничего другого нет, и риск раннего отказа приемлем.

Для любой оси, где стоимость второго отказа — затраты на установку, простой машины, потери производства — превышает разницу в цене между новым и восстановленным, новое состояние является очевидным экономическим выбором.

Примечания по замене и установке

Соответствие полному номеру детали. HC-MFS23 с определенным суффиксом и кодами опций — это полная спецификация. Если на табличке вышедшего из строя двигателя есть дополнительные символы после базового номера модели, эти символы определяют тип вала, конфигурацию разъема или опцию тормоза. Ищите замену, соответствующую полной маркировке на табличке, а не только базовой модели.

Резервное копирование параметров усилителя перед снятием вышедшего из строя двигателя. Параметры, специфичные для оси, хранящиеся в усилителе MR-J2S — коэффициент усиления контура положения, коэффициент усиления контура скорости, постоянные времени ускорения, ширина в пределах допуска положения, пределы крутящего момента — настроены для конкретной машины и оси. Сделайте их резервную копию с помощью MR Configurator перед разборкой. Восстановление из резервной копии после замены занимает минуты. Восстановление вручную с нуля занимает значительно больше времени и создает риск ошибок в параметрах, влияющих на производительность оси.

Осмотрите кабель энкодера при плановой замене. На машинах, где HC-MFS23 и его кабельная сборка эксплуатируются много лет, изоляция кабеля энкодера и контакты разъема имеют тот же возраст, что и двигатель. Проактивная замена кабеля во время плановой замены двигателя обходится дешевле и вызывает меньше сбоев, чем последующий простой, вызванный неисправностями энкодера из-за кабеля вскоре после установки нового двигателя.

Выполните ручную проверку перед автоматической работой. После установки и восстановления параметров переместите ось по всему диапазону хода на низкой скорости. Подтвердите правильное направление, плавность движения и отсутствие ошибок энкодера перед запуском каких-либо автоматических циклов. Этот шаг позволяет выявить ошибки проводки и несоответствия параметров в самом безопасном режиме работы.

FAQ

В1. С каким сервоусилителем совместим Mitsubishi HC-MFS23?

HC-MFS23 предназначен для использования с сервоусилителями Mitsubishi серии MR-J2S в рамках платформы MELSERVO. Интерфейс энкодера и спецификация разъема этого двигателя соответствуют семейству усилителей MR-J2S. Перед установкой проверьте конкретную модель усилителя и его номинальную мощность в соответствии с электрической документацией машины.

В2. Какова практическая выгода от покупки нового HC-MFS23 по сравнению с восстановленным блоком?

Новый блок имеет заводские подшипники, энкодер и обмотки без накопленных часов эксплуатации или износа. Восстановленный блок собирается из бывшего в употреблении сердечника — качество зависит от объема восстановления и стандартов восстановителя. Для производственных осей, где второй отказ приведет к значительному простою, новое состояние устраняет неопределенность истории обслуживания, которую несут восстановленные блоки.

В3. Совместим ли HC-MFS23 с более новыми сервоусилителями Mitsubishi, такими как серии MR-J4 или MR-JE?

HC-MFS23 использует интерфейс энкодера, соответствующий поколению усилителей MR-J2S. Совместимость с усилителями MR-J4 или MR-JE зависит от наличия соответствующего преобразователя энкодера или опции интерфейса для этих приводов. Для машин, где усилитель MR-J2S функционален, поиск правильного HC-MFS23 для этого усилителя является простым путем. Обратитесь к документации по совместимости Mitsubishi Electric для межпоколенческих конфигураций.

В4. Требуется ли переконфигурация усилителя MR-J2S после установки сменного HC-MFS23?

Параметры, специфичные для оси, хранящиеся в усилителе MR-J2S — коэффициенты усиления, пределы, настройки ускорения — должны быть восстановлены из резервной копии, сделанной перед снятием двигателя. Усилитель не заполняет эти значения автоматически из двигателя. После восстановления параметров рекомендуется запустить процедуру автонастройки усилителя с подключенной нагрузкой машины, чтобы подтвердить, что настройки усиления соответствуют собранной оси.

В5. Что следует проверить перед возвращением машины в эксплуатацию после замены двигателя?

Восстановите параметры усилителя из актуальной резервной копии, затем вручную переместите ось по всему диапазону хода на низкой скорости. Подтвердите правильное направление движения, плавность скорости и отсутствие ошибок энкодера. Проверьте поведение программных ограничений хода на обоих концах диапазона оси. Успешно завершите эту ручную проверку перед включением автоматического режима работы.
