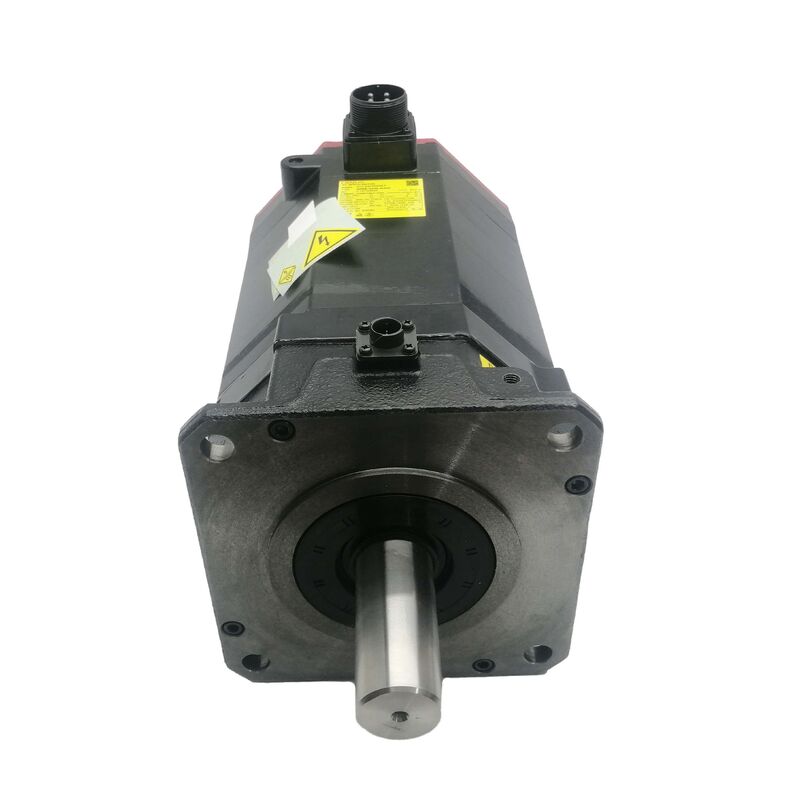

FANUC SERVO MOTOR A06B-0246-B101 A06B0246B101 AO6B-O246-B1O1

FANUC A06B-0246-B101∙ AC22/2000i AC сервомотор ∙ Прямой гладкий вал / i1000 кодировщик / 22 Нм класс / 2000 оборотов в минуту

AC22/2000i

A06B-0246-B101 имеет обозначение AC22/2000i: класс крутящего момента 22 Нм при максимальной скорости 2000 оборотов в минуту из сервомотора серии Alpha C FANUC. The 22 Nm torque class positions it between the lighter α12/3000 (12 Nm) and the heavier α30/1200 (30 Nm) motor classes — appropriate for primary feed axis drives on medium-to-large CNC machining centres and turning centres where sustained torque at moderate speed is the design requirement.

При максимальной скорости 2000 оборотов в минуту приоритетом является мощность крутящего момента, а не высокая скорость прохождения.000 rpm produces 20 m/min — adequate for most machining centre feed axis rapid traverse requirements while delivering the 22 Nm continuous torque that sustains cutting forces on heavier machine structures.

Конфигурация B101 имеет прямой гладкий вал с обозначением SLK, что означает отсутствие ключа.Этот стиль вала требует правильного крутящего момента зажимания узла при установке и периодической проверке, так как трение сцепления может развить скольжение при длительной обратной нагрузке, если сила сцепления ухудшается с течением времени.Подтвердить существующее сцепление узла отверстие соответствует спецификации гладкого вала перед установкой.

Основные характеристики

i1000 Encoder

При каждом включении требуется цикл обратной ссылки, чтобы установить ориентировочное положение оси, прежде чем машина сможет производить детали.Это стандартное и ожидаемое поведение для машин, построенных с инкрементальными двигателями кодера серии Alpha CЕсли требуется абсолютное положение при включении без самонаведения, то версия двигателя с абсолютным кодером является правильной спецификацией.

Частые вопросы

Вопрос 1: Что означает SLK (гладкий вал) для выбора сцепления?

SLK идентифицирует прямой вал без механизированного ключа.Ключ должен быть гладкого типа трения с отверстием, правильного размера для диаметра вала.На моторе 22 Нм при обратной нагрузке должен быть применен момент блокировки узла при установке до значения, указанного производителем сцепления.Неправильно подвергнутый крутящий момент узла с фрикционным сцеплением может вызвать микросдвиг в течение всего срока службы. Подтвердить крутящий момент установки узла и периодически проверять.

Вопрос 2: Какие усилители совместимы с A06B-0246-B101?

Класс AC22/2000i сочетается с модулями усилителей SVM серии FANUC Alpha C из семейства A06B-6079 или A06B-6096 FSSB при соответствующем номинальном токе для класса моторов 22 Нм.Подтвердить конкретную модель усилителя и его номинальный ток по отношению к номинальному току двигателя перед подключениемЭтот двигатель не совместим с усилителями серии Beta.

Вопрос 3: Машина требует самонастройки при каждом включении.

Да. i1000 является инкрементальным ∙ он не имеет абсолютной памяти положения и требует цикла отсчета-возврата при каждом включении, чтобы установить ось датума.Это нормальное рабочее поведение для машин, оборудованных двигателями кодировщиков Alpha C.Для абсолютного положения без ориентации необходим вариант двигателя с абсолютным импульсным кодером.

Вопрос 4: После замены двигателя на A06B-0246-B101, ошибка, следующая за осью, больше, чем раньше. Что следует проверить?

Убедитесь, что параметр типа двигателя CNC соответствует спецификации AC22/2000i. Убедитесь, что кабель кодера полностью прикреплен к соединителю обратной связи усилителя.Проверьте гладкий вал сцепления узла , который проявляется как следующая ошибка перед механическим отказом сцепления.

Вопрос 5: Где находится источник A06B-0246-B101?

Посредством послепродажного рынка двигателей FANUC Alpha C специализированные дилеры и ремонтные компании предлагают услуги по обмену, проверке излишка и реконструкции.i1000) с таблички установленного двигателя перед заказомПрограммы обмена обычно требуют отказа двигателя в качестве возвращения ядра.
