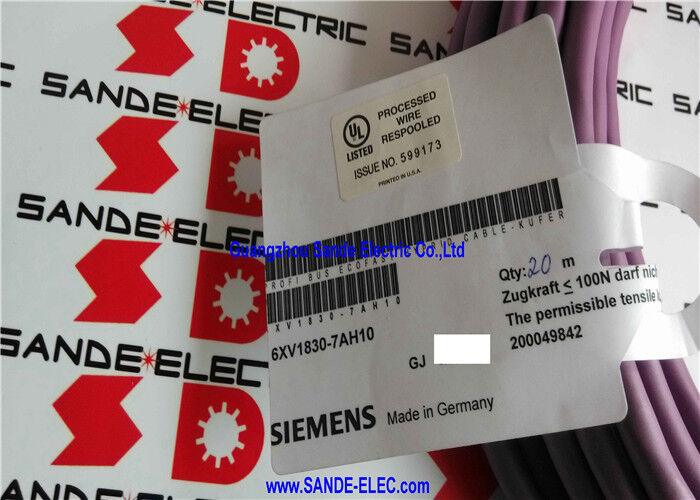

SIMATIC NET, PROFIBUS ECOFAST HYBRID CABLE, 6XV1830-7AH10 6XV1 830-7AH10 6XV183O-7AH1O

Сименс 6XV1830-7AH10 | Гибридный висячий кабель PROFIBUS ECOFAST — 6-жильный / 4 × 1,5 мм² + 2 × 0,64 мм / без галогенов / продается за метр

Один кабель для питания и передачи данных — гибридная конструкция ECOFAST

6XV1830-7AH10 — это гибридный висячий кабель PROFIBUS ECOFAST компании Siemens — единый кабель, который одновременно обеспечивает как соединение для передачи данных полевой шины PROFIBUS DP, так и питание для подключенных полевых устройств. Эта «гибридная» конструкция является определяющей характеристикой концепции ECOFAST: вместо прокладки отдельных силовых кабелей и кабелей PROFIBUS от шкафа управления к каждому полевому устройству обе функции выполняет один гибридный кабель ECOFAST.

Конструкция кабеля отражает эту двойную роль. Четыре медных проводника сечением 1,5 мм² передают ток питания к полевым устройствам — большее поперечное сечение обеспечивает ток, необходимый для питания устройства. Два проводника диаметром 0,64 мм несут дифференциальную пару данных PROFIBUS DP, индивидуально экранированную перекрывающейся алюминиевой фольгой и внешней оплеткой из луженой меди. Экранирование пары PROFIBUS изолирует сигнал данных от силовых проводников внутри одной внешней оболочки.

Обозначение висячего типа подтверждает, что этот кабель предназначен для динамической прокладки — на тяговых цепях, движущихся рычагах машин и в приложениях, где кабель многократно изгибается во время работы. Стандартные кабели PROFIBUS рассчитаны только на стационарную установку; Гибкая конструкция висячего кабеля и геометрия прядей выдерживают циклы механического изгиба движущихся установок без усталостного разрушения.

Ключевые характеристики

Примечания по заказу и установке

6XV1830-7AH10 продается по метрам при минимальном заказе 20 метров на поставку. Максимальная непрерывная длина одной поставки составляет 1000 метров. Закажите фактическую длину установленного кабеля плюс припуск на прокладку — при стандартной установке PROFIBUS кабель не может быть сращен в середине.

Фиолетовая внешняя оболочка соответствует цветовому соглашению PROFIBUS, отличая кабели PROFIBUS от других типов промышленных кабелей в кабельном канале. При наружном диаметре 11 мм перед установкой убедитесь, что минимальный радиус изгиба кабельной цепи и коэффициент заполнения соответствуют техническим характеристикам кабеля.

Часто задаваемые вопросы

Вопрос 1. Что такое система ECOFAST и почему в ней используется гибридный кабель?

ECOFAST (система полевой установки энергии и связи) — это концепция Siemens для распределения питания и связи PROFIBUS DP между полевыми устройствами в единой кабельной инфраструктуре с использованием стандартизированных быстроразъемных разъемов. Гибридный кабель выполняет обе функции в одной оболочке, что позволяет сократить количество кабелей, заполнение кабелепровода и время установки по сравнению с прокладкой отдельных силовых кабелей и кабелей PROFIBUS для каждого устройства.

В2: Можно ли использовать 6XV1830-7AH10 в качестве стандартного кабеля PROFIBUS без подключенных силовых проводов?

Да. Пара данных PROFIBUS (2 × 0,64 мм, экранированная) работает как стандартный кабель PROFIBUS DP независимо от того, используются ли силовые проводники. Силовые проводники можно оставить неподключенными с обоих концов, если для установки требуется только канал передачи данных полевой шины. Подключите неиспользуемые силовые проводники соответствующим образом на обоих концах кабеля, чтобы предотвратить контакт с другими проводниками.

В3: Какова максимальная монтажная длина сегмента кабеля PROFIBUS на этом кабеле?

Длина сегмента PROFIBUS DP зависит от скорости передачи данных и характеристик кабеля, а не только от типа кабеля. При скорости 12 Мбит/с (максимальная скорость PROFIBUS DP) максимальная длина сегмента составляет 100 м. При скорости 1,5 Мбит/с максимальное расстояние увеличивается до 200 м, а при более низких скоростях передачи данных возможны большие расстояния. Проверьте конкретную скорость передачи данных, используемую при установке, по таблице длин сегментов PROFIBUS DP для типа кабеля 6XV1830-7AH10.

Вопрос 4: Подходит ли 6XV1830-7AH10 для установки в кабельную цепь (например, Igus)?

Да, обозначение «висячий кабель» указывает на то, что этот кабель предназначен для буксируемых цепей и движущихся кабелей. Материал внутренней скрутки проводника и внешней оболочки выбран с учетом усталостной прочности при изгибном цикле, необходимой для висячих кабелей. Сопоставьте требования производителя буксировочной цепи к минимальному радиусу изгиба с номинальным минимальным радиусом изгиба кабеля.

Вопрос 5: Какие разъемы используются с 6XV1830-7AH10 на стороне полевого устройства?

В системе ECOFAST используются стандартизированные круглые быстроразъемные разъемы на конце полевого устройства. Серия разъемов Siemens ECOFAST подходит для совместимых с ECOFAST полевых устройств и модулей ввода-вывода. Разъем объединяет в одном соединении как силовые провода, так и выводы пары данных PROFIBUS. Разъемы заказываются отдельно в зависимости от типа подключения полевого устройства (штекер или гнездо, панель или кабель).
