Кабель питания 6FX8002-5DA11-1EA0 6FX8 002-5DA11-1EA0 6FX8OO2-5DA11-1EAO

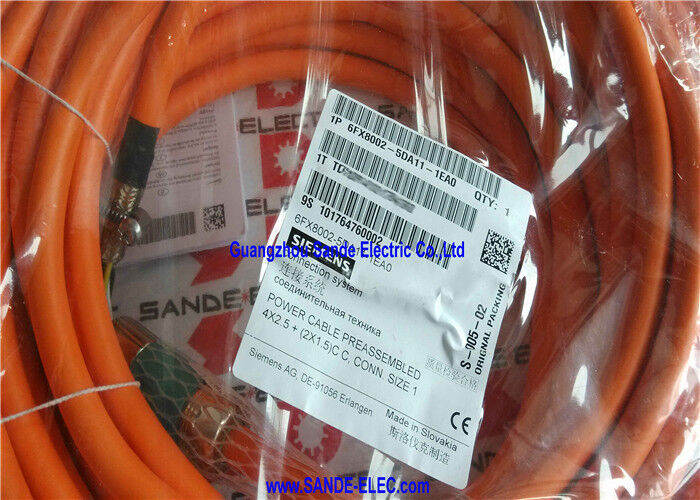

6FX8002-5DA11-1EA0∙ Siemens MOTION-CONNECT 800 Кабель питания ∙ 40м / 4×2.5мм2 + 2×1.5мм2 / Динамический / SINAMICS Сервомотор

MOTION-CONNECT 800 Динамическая линия

6FX8002-5DA11-1EA0 принадлежит серии Siemens MOTION-CONNECT 800 ′′ "Динамическая линия" предварительно собранных сервомоторных кабелей, предназначенных для непрерывной работы кабельной линии (цепочки тяги).Обозначение "800" ставит этот кабель выше MOTION-CONNECT 500 (Basic Line, для статических или медленно движущихся приложений), специально разработанных для приложений, где кабель выдерживает миллионы циклов изгиба в течение всего срока службы.

На 40 метрах, the 6FX8002-5DA11-1EA0 is one of the longer standard lengths in this cable family — serving the large-scale servo installations that require both cable track flexibility and extended reach from drive cabinet to motor.

Основные характеристики

40 м Когда требуется эта длина

Кабель сервомотора длиной 40 м не является стандартной установкой, он предназначен для конкретных инженерных ситуаций:

Двигатели оси больших станков-инструментовПерекрестные станки, большие 5-осевые станки и машины типа пола, при которых привод расположен удаленно от двигателя оси машины,и кабельный путь проходит через полную машинную кровать.

Системы длинной оси:Горизонтальные столы станков обработки или перевозки поддонов с пробегом, превышающим 10-15 метров, требуют кабельных путей, которые охватывают все расстояние следования, плюс статические сегменты кабеля на каждом конце.

Установка шкафа дистанционного управления:При соблюдении требований строительных правил, управления теплом или эксплуатационных требований расположить кабинет привода SINAMICS на расстоянии 25-35 м от машины,Протяженность кабельной линии плюс сегменты шкафа-машина требуют 40 м общей длины кабеля..

Сервооси производственной линии:Автоматизированные производственные линии с сервоприводными системами передачи, осями позиционирования,или индексационное оборудование, где позиции сервомоторов распределены по длинной производственной линии , отдельные положения двигателя распределены по линии.

Заявления

Установки сервопривода SINAMICS S120:Все модули двигателей S120 SINAMICS и конфигурации приводов книжного размера, работающие на сервомоторах SIMOTICS S и SIMOTICS M

Сервооси станков с ЧПУ:Обработка, обработка, крупные шлифовальные машины и многоосновое оборудование с использованием двигателей SINAMICS, с кабельными кабелями питания двигателя.

Позиционирование промышленной автоматизации:Системы порта на базе SINAMICS, линейные машины для передачи и оборудование для точного позиционирования с осями длинного пути и управлением кабельными путями.

Автоматизация обработки и логистики:Сервоприводные системы хранения и извлечения, автоматизированные управляемые зарядные станции для транспортных средств и системы сортировки с сервоприводами SINAMICS на больших расстояниях кабельных путей.

Частые вопросы

Вопрос 1: Какие параметры кабельного пути (цепочки тяги) определяют выбор 6FX8002-5DA11-1EA0?

Минимальный радиус изгиба кабельного пути и номинальный динамический радиус изгиба кабеля должны быть совместимы радиус изгиба кабельного пути должен соответствовать или превышать минимальные динамические характеристики кабеля.В 12 часов.0,9 мм внешнего диаметра, минимальный динамический радиус изгиба для серии 6FX8002 составляет примерно 7,5 раз внешний диаметр (примерно 97 мм).Подтвердить из технических данных кабеля Siemens MOTION-CONNECT для точной спецификации, и проверить, что радиус изгиба кабельного пути превышает это значение.

Вопрос 2: Почему тормозные проводники 1,5 мм2 в 6FX8002-5DA11-1EA0 вместо 1,0 мм2?

Серия 6FX8002 (MOTION-CONNECT 800) использует тормозные проводники 1,5 мм2 вместо 1,0 мм2, используемых в некоторых более ранних сериях. The larger cross-section reduces the DC resistance of the brake circuit across the 40m cable run — keeping the voltage drop across the cable to a manageable level so that the full 24V supply reaches the motor brake coil without excessive voltage lossНа 40 м, проводники 1,0 мм2 приведут к значительно большему падению напряжения, чем проводники 1,5 мм2.

Вопрос 3: Каково число номинальных гибких циклов для кабелей 6FX8002 Dynamic Line в кабельном обслуживании?

Кабели Siemens MOTION-CONNECT 800 Dynamic Line испытываются и оцениваются для непрерывного обслуживания с гибким циклом. Количество циклов зависит от диаметра кабеля, радиуса изгиба, скорости движения.и окружающей температурыЭти параметры определены в руководствах Siemens по расчету кабельной линии и технической документации MOTION-CONNECT.Учетный цикл гибкости подтверждает, что кабель является компонентом, предназначенным для кабельной установки, не просто описывается как "гибкий" без количественных данных о долговечности.

Вопрос 4: 6FX8002-5DA11-1EA0 предназначен для использования на открытом воздухе или для очистки?

Материалы изоляции наружной мантии и проводников 6FX8002 предназначены для промышленного использования в помещениях в стандартных машиностроительных и заводских автоматических средах.Для применений, связанных с машиной для промывки, погружение в жидкость для резки или непосредственное воздействие на открытом воздухе, подтвердить из технической документации Siemens, обеспечивает ли стандартный 6FX8002 материал наружной мантии требуемую химическую устойчивость,или требуется ли специальный вариант, устойчивый к химическим веществам.
