Кабель питания 6FX8002-5DA11-1DA0 6FX8 002-5DA11-1DA0

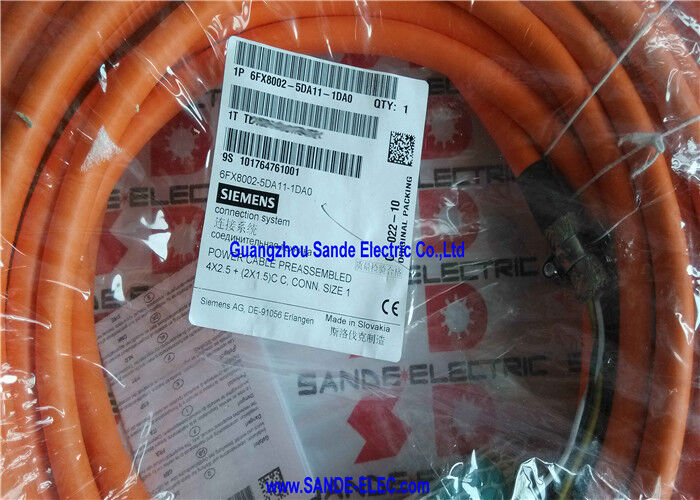

6FX8002-5DA11-1DA0∙ Siemens MOTION-CONNECT 800 Кабель питания ∙ 30 м / 4×2.5 мм2 + 2×1.5 мм2 / Динамический / SINAMICS Сервомотор с тормозом

Динамический кабель питания на 30 м для установки SINAMICS

The 6FX8002-5DA11-1DA0 is a 30-metre pre-assembled power cable from Siemens' MOTION-CONNECT 800 Dynamic Line — integrating four motor power conductors and two brake conductors in a single high-flex cable assembly for SINAMICS servo drivesСпецификация Dynamic Line оценивает этот кабель для непрерывной службы кабельной линии (цепной цепи):конструкция выдерживает повторяющиеся циклы изгиба, которые происходят в кабельных носителях на протяжении всего срока службы станка, где кабель Basic Line будет постепенно уставать и отказываться.

На расстоянии 30 м, 6FX8002-5DA11-1DA0 подходит для больших установок сервоосии оборудования для промышленной автоматизации, где кабинеты приводов расположены на значительном расстоянии от позиций двигателя.

Основные характеристики

Объединенная мощность и тормоз ∙ Один кабель, две функции

Мощность двигателя (4×2,5 мм2):Трехфазные проводники (U, V, W) и защитная земля (PE) обеспечивают трехфазный приводной ток двигателя с переменной частотой.5mm2 поперечное сечение соответствует текущей мощности сервомоторов SIMOTICS в среднем классе мощности .

Установка тормоза (2×1,5 мм2):На 30 м длины кабеля, 1.5mm2 поперечное сечение ограничивает падение напряжения через тормозную цепь до приемлемого уровня, обеспечивая полный 24V тормозное напряжение выпуска достигает спирали тормоза двигателяИспользование более мелких тормозных проводников на протяжении 30 м приведет к чрезмерному падению напряжения и ненадежному освобождению тормоза.

Преимущество однокабельной сборки:Направление двух отдельных кабелей через кабельный тракт для каждого двигателя с тормозом - один кабель питания и один тормозный кабель - удваивает заполнение кабельного тракта и количество входов в разъемы двигателя.Комбинированный дизайн 6FX8002-5DA11-1DA0 наполовину, упрощая конструкцию кабельного пути и конфигурацию моторного разъединительного ящика.

Заявления

Центры обработки с ЧПУ:Сервоосевые кабели питания для вертикальных и горизонтальных станков обработки оси, требующие кабельной трассы с 30-метровыми кабельными проходами между кабинетом привода и двигателем.

Системы механической обработки на балконе:Большие фрезерные и буровые машины с портами, в которых сервомотор находится на большом расстоянии от центрально расположенного кабинета привода.

Промышленная автоматизация:Системы сервопозиционирования с управлением SINAMICS, машины для передачи и оборудование для высокоточной автоматизации с длиннопроходными кабельными линиями.

Обработка и логистика:Автоматизированное хранение и извлечение, автоматизация складов и высокоразмерное логистическое оборудование с сервоприводами SINAMICS и 30 м кабеля питания.

Частые вопросы

Вопрос 1: Чем отличается MOTION-CONNECT 800 от MOTION-CONNECT 500 для применения на кабельных линиях?

MOTION-CONNECT 800 предназначен для непрерывной службы кабельной линии с определенным временем действия гибкого цикла.MOTION-CONNECT 500 (Основная линия) предназначена для статических или медленно движущихся приложенийПри непрерывном движении кабельных путей следует использовать только кабели MOTION-CONNECT 800 Dynamic Line.

Вопрос 2: Какие параметры кабельной линии должны быть проверены для 6FX8002-5DA11-1DA0?

Внутренний радиус изгиба кабельного пути должен соответствовать или превышать минимальный динамический радиус изгиба кабеля ≈ приблизительно 7,5 × внешний диаметр 12,9 мм (приблизительно 97 мм).Ширина рельса должна вмещать кабель 12.9 мм диаметром с необходимым разделением между кабелями. Подтвердить точные значения из технических данных MOTION-CONNECT 800 Siemens. Превышение минимального радиуса изгиба вызывает ускоренную усталость проводника.

Q3: Может ли 6FX8002-5DA11-1DA0 использоваться в статических (фиксированных) установках?

Да Dynamic Line кабель всегда отвечает требованиям статической установки. Обратное не так. Для статических приложений приемлемы как 500-серия, так и 800-серия;для кабельных путей, следует использовать только кабели серии 800 (динамическая линия).

Вопрос 4: С какими двигательными модулями SINAMICS совместим 6FX8002-5DA11-1DA0?

Кабель типа 6FX8002-5DA11 соединяет сервомоторы SIMOTICS (1FT7, 1FK7 и смежные серии) с силовым разъемом M40 DESINA (размер 1/1.5) к модулям двигателей SINAMICS S120.Подтвердить конкретные размеры разъемов и комбинацию двигателей из документации конфигурации оборудования SINAMICS S120 для конкретной системы приводаПроводники кабеля 2,5 мм2 соответствуют классу тока двигателя, для которого указан размер соединителя.
