Сигнальный кабель 6FX8002-2CF02-1EA0 6FX8 002-2CF02-1EA0

6FX8002-2CF02-1EA0 | Сигнальный кабель резольвера Siemens — 40 м / Полная резьба M23 / Зеленый полиуретан RAL 6018 / Сенсорный модуль SMC10 / MOTION-CONNECT 800PLUS

Кабель обратной связи резольвера для SINAMICS SMC10 на 40 м

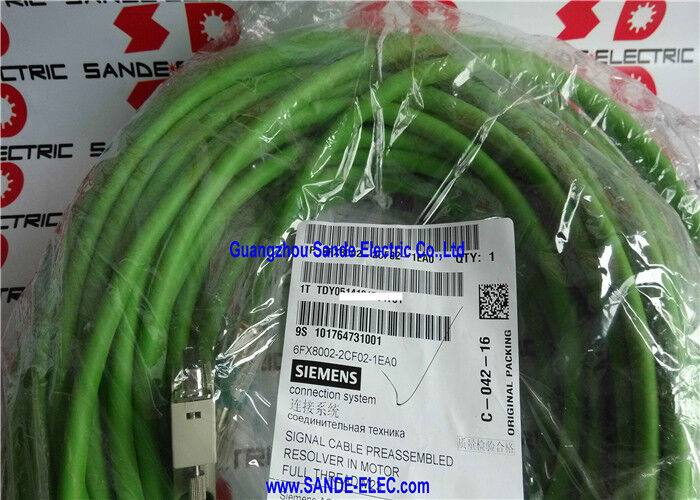

6FX8002-2CF02-1EA0 представляет собой предварительно смонтированный сигнальный кабель длиной 40 метров, соединяющий сенсорный модуль SINAMICS S120 SMC10 с устройством обратной связи резольвера в приложениях с серводвигателями, использующими определение положения резольвера. SMC10 — это модуль SINAMICS S120, который подает напряжение возбуждения для резольвера и обрабатывает выходные синусоидальные/косинусоидальные сигналы резольвера обратно в систему обратной связи по положению привода — этот кабель является физическим сигнальным каналом между SMC10 и резольвером двигателя.

На расстоянии 40 м 6FX8002-2CF02-1EA0 обслуживает сервоприводные установки, в которых шкаф привода SINAMICS расположен на значительном расстоянии от двигателя — это самая длинная стандартная кабельная трасса в серии 6FX8002-2CF02.

Ключевые характеристики

MOTION-CONNECT 800PLUS — расширенная динамическая линия

Обозначение «PLUS» в 6FX8002 указывает на повышенную производительность в семействе Dynamic Line:

Повышенная маслостойкость:Кабели 800PLUS обладают повышенной устойчивостью к смазочно-охлаждающим маслам и гидравлическим жидкостям по сравнению со стандартными кабелями серии 800, прошедшими испытания на более высокие требования к химическому воздействию в условиях станков.

Увеличенная дистанция прохождения кабельной трассы:Кабели 800PLUS тестируются на расстояние прохождения кабельных трасс до 50 метров — поддерживаемый диапазон перемещения больше, чем у стандартной серии 800. Для больших осей машин, где требуется кабель длиной 40 м, возможность увеличения расстояния перемещения может иметь непосредственное значение.

Приложения

Осевые приводы резольвера SINAMICS S120:Все установки SINAMICS S120, использующие сенсорный модуль SMC10 для обратной связи по положению резольвера — обрабатывающие центры, токарные центры и сервоприводы общего назначения, где резольвер является устройством обратной связи двигателя.

Длинноходные осевые приводы с ЧПУ:Портальные обрабатывающие центры, крупноформатные фрезерные станки и расточные станки напольного типа, где кабель длиной 40 м обеспечивает физическое разделение между шкафом привода и двигателем.

Модернизация станков с ЧПУ:Запасные или новые кабели обратной связи резольвера для отремонтированных или модернизированных станков с приводами SINAMICS S120 — длина 40 м покрывает большинство требований к установке крупных станков.

Промышленная обработка и автоматизация:Системы автоматизации на базе SINAMICS S120 с двигателями с резольверной обратной связью, где требуются сигнальные кабели длиной 40 м с прокладкой по кабельным трассам.

Часто задаваемые вопросы

Вопрос 1. Почему в кабеле резольвера используются витые пары, а в некоторых других сигнальных кабелях — нет?

Сигналы резольвера представляют собой аналоговые напряжения низкого уровня — синусоидальные и косинусоидальные сигналы могут находиться в диапазоне от милливольт до нескольких вольт в зависимости от угла вала. Конструкция витой пары для каждого канала (3×2×0,14 мм²) обеспечивает дифференциальную передачу сигнала — шум, наведенный на один провод пары, одинаково влияет на оба провода, а дифференциальный приемник на SMC10 вычитает этот синфазный шум, оставляя только истинный сигнал. Это подавление синфазного сигнала необходимо для надежной обратной связи резольвера на расстоянии более 40 м в среде привода ЧПУ с электрическими помехами.

В2: Можно ли расширить 6FX8002-2CF02-1EA0, если 40 м недостаточно?

Для удлинения базового кабеля 6FX8002-2CF02 доступен удлинительный кабель (серия 6FX8002-2CF04), специально разработанный для этой цели с совместимыми разъемами и соответствующими электрическими характеристиками. Соединение сигнальных кабелей резольвера в полевых условиях путем сращивания проводников неприемлемо — это приводит к разрывам импеданса и точкам входа шума, которые ухудшают сигналы аналогового резольвера. Если требуется более длинная общая длина, используйте максимальную длину кабеля, указанную в спецификации SMC10, в качестве расчетного ограничения.

Вопрос 3: Почему для кабеля резольвера номинальное напряжение составляет 30 В?

30В — рабочее напряжение сигнальных проводников в кабеле резольвера — напряжения возбуждения и сигнала в цепи резольвера представляют собой низковольтные аналоговые сигналы значительно ниже этого уровня. Номинальное напряжение 30 В подтверждает, что изоляция кабеля соответствует уровням напряжения цепи резольвера SINAMICS SMC10, включая любые переходные процессы. Это не кабель сетевого напряжения — номинальное напряжение 30 В отражает уровни сигналов измерительной схемы.

В4: Что означает обозначение DESINA для 6FX8002-2CF02-1EA0?

DESINA (Децентрализованная установка для автоматизации) — это система стандартизации под руководством компании Siemens, определяющая типы разъемов, цветовые коды, конструкцию кабеля и назначение контактов интерфейса для кабелей сервоприводов. Обозначение DESINA подтверждает, что 6FX8002-2CF02-1EA0 соответствует этим стандартам, включая зеленый цвет RAL 6018 для кабелей резольвера и интерфейс разъема с полной резьбой M23. Соответствие требованиям DESINA обеспечивает единообразную, взаимозаменяемую идентификацию кабелей и интерфейсов разъемов для всех поколений приводов SINAMICS.
