Сигнальный кабель 6FX8002-2CF02-1DA0 6FX8 OO2-2CFO2-1DAO

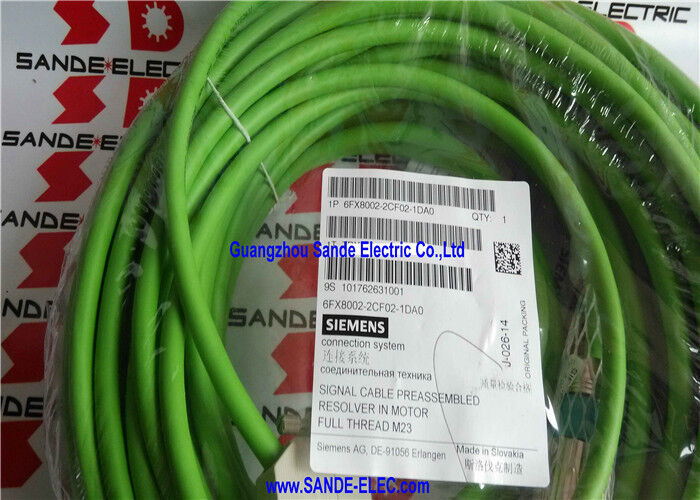

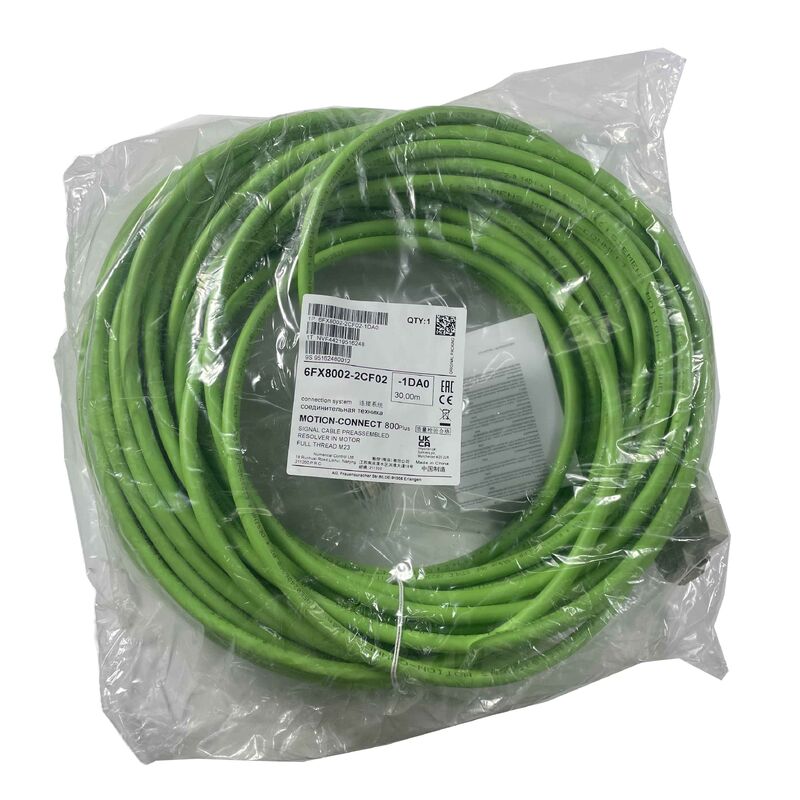

6FX8002-2CF02-1DA0 ∙ Siemens Resolver Сигнальный кабель ∙ 30м / M23 Полная нить / MOTION-CONNECT 800PLUS / UL / CSA / DESINA

MOTION-CONNECT 800PLUS Кабель резюме на 30 м

6FX8002-2CF02-1DA0 - это 30-метровый вариант предварительно собранного кабеля сигнала MOTION-CONNECT 800PLUS от Siemens для сервоприводов SINAMICS.Он несет те же сигналы обратной связи рельсора, что и вариант 40 м (6FX8002-2CF02-1EA0) с идентичной конфигурацией проводника, внешний диаметр и спецификация разъема разница в длине кабеля: 30 м против 40 м.

Протяженность 30 м предназначена для установки сервооси, где путь кабеля от кабинета привода до резюмера двигателя простирается на 20-30 метрови оси промышленной автоматизации с расширенными кабельными путями, требующими следующей стандартной длины менее 40 м.

Основные характеристики

M23 Полная нить

Коннектор M23 на 6FX8002-2CF02-1DA0 обеспечивает связь резюме резюме на конце двигателя:

Полнопроводный замок:Полное натяжное соединение полностью включает рельсора M23 на стороне двигателя, обеспечивая положительную механическую блокировку, которая сопротивляется ослаблению вибрации при обслуживании станков.Частичный нить или быстрый разъединитель будет постепенно работать свободно от вибрации двигателя, что вызывает перерывную потерю сигнала резюмера, что генерирует нерегулярные ошибки обратной связи позиции в приводе SINAMICS.

Защита ИС:Полностью включенный M23 полный коннектор обеспечивает защиту IP67 на подключении к концу двигателя, предотвращая загрязнение охлаждающей жидкости и чипа от достижения контактов сигнала резюмера.

Соответствие DESINA:Полный интерфейс M23 является стандартом DESINA для обратной связи резюме резюме на сервомоторах SIMOTICS и приводах

Заявления

Сервоприводы SINAMICS S120:Сигнальные кабели резюмеров для установки SINAMICS S120 с использованием сенсорного модуля SMC10 (применимый ко всем конфигурациям сервомоторов с использованием обратной связи позиции резюмеров с платформой SINAMICS S120).

Оси станков с ЧПУ:кабели обратной связи сервооси для станков обработки, станков поворота и шлифовальных машин с двигателями, оснащенными резюмером, и кабели сигнального кабеля протяженностью 30 м.

Промышленная автоматизация:Промышленная автоматизация на базе SINAMICS S120, обработка материалов и точное позиционирование с обратной связью рельсора на расстоянии 30 метров.

Североамериканские установки:Все приложения кабелей SINAMICS в США и Канаде, требующие кабелей с UL/CSA для соответствия кодексу.

Частые вопросы

Вопрос 1: Чем 6FX8002-2CF02-1DA0 (30 м) отличается от 6FX8002-2CF02-1EA0 (40 м)?

Оба кабеля идентичны во всех технических спецификациях: конфигурация проводника, внешний диаметр (9,2 мм), тип разъема (M23), номинальное напряжение, соответствие стандартам (UL/CSA, DESINA),и материала внешней оболочки (PUR)Единственное отличие заключается в длине: 1DA0 = 30m; 1EA0 = 40m. Выберите длину, которая покрывает фактическое расстояние кабельного маршрутизации от кабинета привода до двигателя, с разрешением на маршрутизацию, без лишнего кабеля.

Вопрос 2: Какова максимальная длина кабеля для обратной связи резюмеров в SINAMICS S120 с SMC10?

Документация сенсорного модуля SINAMICS S120 SMC10 определяет максимальную длину кабеля разрешения.Амплитуда сигнала резюмера уменьшается с длиной кабеля из-за емкости кабеля и сопротивления, загружающего схему резюмера, за пределы максимальной длины, качество сигнала ухудшается ниже порога для надежного измерения положения.подтверждение из технической документации SMC10 для конкретного типа резюмера.

Вопрос 3: Требуется ли кабелю резюме MOTION-CONNECT 800PLUS специальное заземление при установке?

Кабельный разъем M23 обеспечивает соединение щита на конце двигателя корпус разъема заземляет щит кабеля на раму двигателя.соединитель под-D соединяется с наземной плоскостью SMC10Сам кабель является защищенной сборкой; его ЭМК-эффективность зависит от правильного заземления соединителя на обоих концах.Следуйте инструкциям по установке SINAMICS S120 от Siemens для заземления кабельного щита в схемах обратной связи резюме.

Вопрос 4: Может ли кабель 6FX8002-2CF02 Resolver использоваться за пределами SINAMICS для других систем управления на базе Resolver?

6FX8002-2CF02 разработан и предварительно завершен для интерфейса SINAMICS SMC10 специально.настройка и формат соединителя этого кабеля могут не совпадатьСпецификация проводников (3×крученные пары + вспомогательные проводники) в целом совместима с требованиями к сигналу резюмера,но любое приложение за пределами разработанного интерфейса SINAMICS SMC10 должно быть проверено с документацией интерфейса резюмеров целевой системы.
