6FX8002-2CF02-1AE0 | Сигнальный кабель резольвера Siemens — 4 м / M23 + 25-контактный Sub-D / MOTION-CONNECT 800PLUS / DESINA / SINAMICS

Короткий кабель обратной связи резольвера для компактных приводов

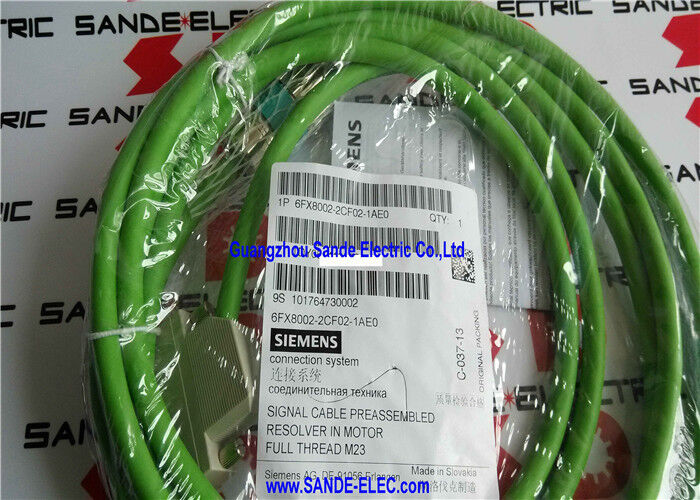

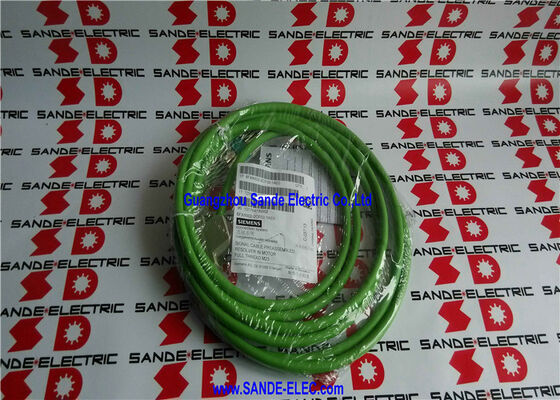

6FX8002-2CF02-1AE0 представляет собой 4-метровый вариант предварительно смонтированного сигнального кабеля резольвера Siemens MOTION-CONNECT 800PLUS — компактного кабеля для приводных установок, в которых серводвигатель расположен близко к приводному шкафу SINAMICS. Этот кабель длиной 4 м предназначен для соединений внутри шкафа, коротких осей станков и компактных обрабатывающих центров, где двигатель и привод находятся в пределах досягаемости.

По кабелю проходит полная цепь обратной связи резольвера между двигателем и модулем датчика SINAMICS SMC10 или эквивалентным интерфейсом резольвера: подача возбуждения от привода к резольверу, а аналоговые синусоидальные/косинусоидальные сигналы положения от резольвера обратно к приводу.

Ключевые характеристики

MOTION-CONNECT 800PLUS прицепной — номинальный кабельный путь

Несмотря на свою небольшую длину (4 м), 6FX8002-2CF02-1AE0 соответствует полной спецификации MOTION-CONNECT 800PLUS:

Возможность непрерывной гибкости:Кабель рассчитан на работу в кабельных трассах (буксируемая цепь) — тонкопроволочные жилы, гибкая внешняя оболочка из полиуретана и устойчивая к скручиванию конструкция сохраняют целостность сигнала при непрерывных циклах изгиба.

Повышенная маслостойкость:Обозначение 800PLUS повышает устойчивость к смазочно-охлаждающим маслам и гидравлическим жидкостям по сравнению со стандартным MOTION-CONNECT 800 — кабель резольвера прокладывается вблизи поверхностей двигателя, где часто встречается воздействие машинных жидкостей.

Соответствие DESINA:Интерфейс разъема M23 и цветовая маркировка RAL соответствуют стандартам DESINA, обеспечивая совместимость интерфейса с приводным оборудованием SINAMICS всех поколений продуктов.

Приложения

SINAMICS S120 с SMC10 — компактная установка:Конфигурации привода SINAMICS S120 с сенсорным модулем SMC10 для обратной связи по положению резольвера, где расстояние от двигателя до шкафа не превышает 4 м — обычное явление в компактных обрабатывающих центрах и настольном испытательном оборудовании.

Шкафные двигатели SINAMICS:Расположение серводвигателей непосредственно рядом со шкафом управления — двигатели шпинделя на небольших токарных станках с ЧПУ, приводы оси подачи на компактных шлифовальных станках и аналогичные установки для небольших тиражей.

Запасные части для ввода в эксплуатацию станков с ЧПУ:Кабель длиной 4 м служит стандартным кабелем для ввода в эксплуатацию, что полезно, когда необходимо оценить фактическую прокладку кабеля перед заказом более длинного кабеля.

Часто задаваемые вопросы

Вопрос 1: Зачем выбирать 6FX8002-2CF02-1AE0 вместо более длинного варианта при короткой установке?

Использование правильной длины позволяет избежать лишнего кабеля при установке — лишний кабель, свернутый или связанный в кабельном лотке, приводит к минимальному нарушению радиуса изгиба и снижает характеристики ЭМС, создавая непреднамеренную петлю антенны. Для трассы длиной 4 м подойдет кабель 6FX8002-2CF02-1AE0. Добавление только допуска на прокладку: если на самом деле длина маршрута составляет 3,5 м, подойдет кабель длиной 4 м; если она приближается к 5 м, требуется следующая более длинная длина.

В2: Взаимозаменяем ли кабель резольвера между различными вариантами сенсорного модуля SINAMICS?

6FX8002-2CF02 указан для интерфейса модуля датчика SMC10. Другие модули обратной связи SINAMICS (SMC20, SMC30, датчики DRIVE-CLiQ) используют другие типы кабелей. Кабель резольвера не взаимозаменяем с сигнальными кабелями энкодера — различаются как физические разъемы, так и назначения контактов. Прежде чем выбирать этот кабель, убедитесь в документации по конфигурированию аппаратного обеспечения SINAMICS S120, что комбинация SMC10/резольвер применима.

В3: Влияет ли длина кабеля на точность измерения резольвера в системах SINAMICS?

Более длинные кабели увеличивают общую емкость и резистивную нагрузку на цепи возбуждения и сигнала резольвера. Чрезмерная длина кабеля ослабляет амплитуду синусоидального/косинусоидального сигнала, достигающего входа АЦП SMC10. В документации SMC10 указана максимальная длина кабеля для конкретного типа резольвера — кабель длиной 4 м вполне соответствует любому стандартному пределу длины кабеля резольвера и обеспечивает минимальную сигнальную нагрузку.

Вопрос 4: Какая заделка экрана требуется для 6FX8002-2CF02-1AE0?

Разъемы M23 и Sub-D обеспечивают заделку экрана на обоих концах — корпуса разъемов заземляют общий экран кабеля на корпус двигателя (конец M23) и на шасси модуля SMC10 (конец Sub-D). Никакой отдельной заделки полевого экрана не требуется. Соблюдайте руководство по монтажу SINAMICS S120 для правильного подключения заземления экрана на конце модуля.
