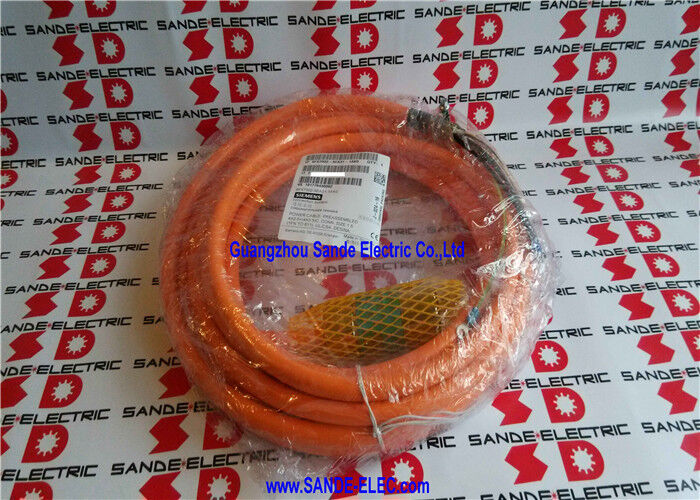

6FX7002-5EA31-1AK0 | Силовой кабель Siemens MOTION-CONNECT 700 — 9 м / линейный двигатель 1FN к приводу 611 / 4 × 2,5 + 4 × 0,5 мм² / RAL 2003 Оранжевый / 600/1000 В

Силовой кабель для линейных двигателей Siemens 1FN — специальное семейство кабелей

6FX7002-5EA31-1AK0 принадлежит к серии кабелей Siemens MOTION-CONNECT 700 — семейству кабелей, специально разработанному для подключения линейных серводвигателей серии 1FN к приводным системам SIMODRIVE 611. Обозначение 6FX7002 отличает этот кабель от семейств кабелей для поворотных серводвигателей (6FX5002, 6FX8002) — другая технология двигателей, другие требования к кабелям, одна и та же система качества MOTION-CONNECT.

Серия 1FN — это линейные синхронные двигатели Siemens (SIMOTICS FN) — линейные двигатели с железным сердечником для мощных и прецизионных приводов линейных осей в современных станках. В отличие от роторных серводвигателей, в которых используется вращающийся вал, линейные двигатели 1FN создают тягу непосредственно за счет электромагнитной силы между первичной частью (форсером) и вторичной частью (плитой/реактивной направляющей), обеспечивая линейное движение с прямым приводом без трения.

Ключевые характеристики

Свободные выводы с голым концом на приводном конце

6FX7002-5EA31-1AK0 оканчивается свободными концами со стороны привода, а не предварительно установленным разъемом:

Гибкость установки:В приводных модулях SIMODRIVE 611 для подключения кабеля двигателя используются блоки с винтовыми или штекерными соединениями, конфигурация клемм которых варьируется в зависимости от типа модуля 611 и типоразмера. Оголенные концы позволяют установщику согласовать окончание кабеля с конкретным расположением клемм установленного приводного модуля 611.

Подготовка поля:Во время установки свободные концы выводов зачищаются и лужеются (или заделываются наконечниками) — стандартная практика заделки промышленных кабелей для проводки шкафа привода.

Приложения

Высокоскоростные обрабатывающие центры с ЧПУ:Линейные приводы 1FN в высокоскоростных вертикальных и горизонтальных обрабатывающих центрах — приводы SIMODRIVE 611, приводящие в действие основные детали 1FN на линейных направляющих для движения с прямым приводом по осям X, Y или другим осям.

Прецизионные шлифовальные станки:Оси головки шлифовального круга с линейным приводом от двигателя и оси перемещения заготовки на прецизионных цилиндрических и плоскошлифовальных станках — где бесфрикционный прямой привод двигателя 1FN устраняет скачкообразное проскальзывание и улучшает качество обработки поверхности.

Высокоточное измерение координат с ЧПУ:Оси датчиков КИМ с линейным приводом от двигателя, где двигатели 1FN обеспечивают плавное движение без вибрации, необходимое для точного измерения размеров.

Лазерная резка и обработка:Системы перемещения лазерной режущей головки с ЧПУ с линейными приводами 1FN и SIMODRIVE 611 для высокоскоростного и точного позиционирования режущей головки.

Высокоскоростная электроэрозионная обработка:Проволочно-эрозионные и профилировочные электроэрозионные станки с линейными мотор-приводами для широкополосного управления положением электрода или направляющей проволоки.

Часто задаваемые вопросы

Вопрос 1: Какова функция вспомогательных проводников 4×0,5 мм² в 6FX7002-5EA31-1AK0?

Четыре вспомогательных провода сечением 0,5 мм² в силовом кабеле 1FN обслуживают встроенные вспомогательные устройства двигателя — обычно датчик температуры двигателя (1 или 2 провода для термистора NTC/PTC) и датчики Холла или другие элементы обратной связи по положению коммутации, встроенные в первичную часть 1FN. Это слаботочные сигнальные цепи, которые необходимо прокладывать вместе с силовым кабелем к тому же разъему двигателя. Объединение их с силовыми проводниками в кабеле 6FX7002 исключает использование отдельного вспомогательного кабеля.

Вопрос 2. Почему в силовом кабеле 1FN используется другое семейство кабелей (6FX7002), чем в кабелях вращающихся двигателей (6FX5002/6FX8002)?

Линейные двигатели 1FN работают иначе, чем роторные серводвигатели, что влияет на требования к кабелю: первичная часть движется линейно, а не вращается, кабель должен изгибаться вместе с движущейся первичной частью, геометрия корпуса двигателя отличается, а тепловая и механическая среда рядом с рельсом линейного двигателя отличается от окружающей среды рядом с корпусом вращающегося двигателя. Серия 6FX7002 MOTION-CONNECT 700 разработана специально для этих условий эксплуатации 1FN — интерфейс разъема (M40, размер 1,5 для 1FN), цвет внешней оболочки (оранжевый RAL 2003 для визуальной идентификации) и показатели гибкости кабельной трассы адаптированы к установке 1FN.

В3: Совместим ли 6FX7002-5EA31-1AK0 с SINAMICS S120 или только с SIMODRIVE 611?

Кабель 6FX7002-5EA31 имеет специальное обозначение «1FN to 611» — оголенные выводы со стороны привода предназначены для клемм SIMODRIVE 611. Для двигателей 1FN, подключенных к приводным системам SINAMICS S120, требуется другой тип кабеля, отличный от 6FX8002 или эквивалентной SINAMICS-совместимой серии. В документации к конкретной приводной системе проверьте, какая спецификация кабеля применяется.

Вопрос 4: Как длина кабеля длиной 9 м влияет на конструкцию оси линейного двигателя SIMODRIVE 611?

Длина кабеля влияет на емкость кабеля (общая емкость на длине 9 м), сопротивление (падение напряжения при номинальном токе), а также вес и жесткость движущейся секции кабеля в кабельной трассе. Все они находятся в пределах нормального рабочего диапазона для кабеля 6FX7002-5EA31 длиной 9 м. Для очень длинных осей, когда прокладка кабельных трасс увеличивает значительную длину, Siemens предлагает более длинные варианты кабелей, а для самых длинных осей доступен удлинительный кабель (серия 6FX7002-5EB) для удлинения базового кабеля.
