Сигнальный кабель 6FX5002-2EQ10-1BF0 6FX5 002-2EQ10-1BF0

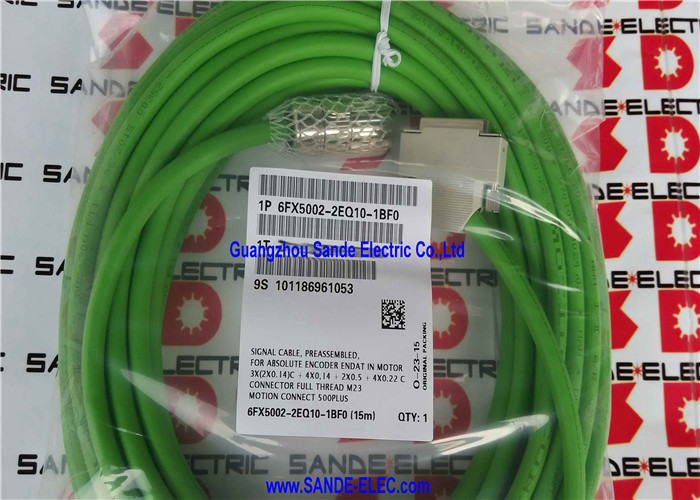

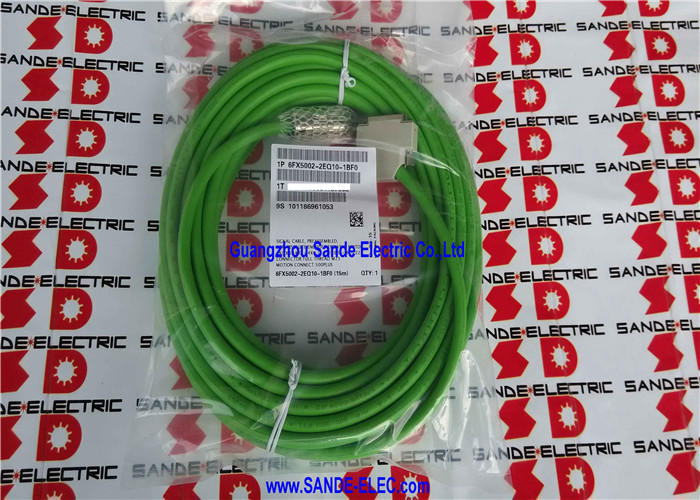

6FX5002-2EQ10-1BF0 | Сигнальный кабель абсолютного энкодера Siemens — 15 м / M23 + 25-контактный Sub-D / MOTION-CONNECT 500 / 16 проводников / UL/CSA

Сигнальный кабель абсолютного энкодера длиной 15 м — стационарные установки с сервоприводом

6FX5002-2EQ10-1BF0 — это 15-метровый предварительно смонтированный сигнальный кабель Siemens MOTION-CONNECT 500 Basic Line — стационарный кабель для подключения встроенного в серводвигатели SIMOTICS абсолютного датчика к входному интерфейсу датчика привода SINAMICS. Длина 15 м предназначена для установок привода на средние расстояния, где серводвигатель расположен примерно в 12–15 метрах от шкафа привода через фиксированную прокладку кабеля.

Обозначение MOTION-CONNECT 500 определяет его как кабель Basic Line, предназначенный для статической (стационарной) или преимущественно стационарной прокладки, а не для непрерывной эксплуатации кабельных трасс. Кабели MOTION-CONNECT 500 представляют собой экономичный выбор для сервоустановок, где кабельная трасса не подвергается многократному изгибу.

Ключевые характеристики

Абсолютный энкодер — что соединяет этот кабель

Абсолютный энкодер, встроенный в двигатель, предоставляет полную информацию о положении — угол вала в пределах одного оборота для однооборотных моделей, а также суммарное количество оборотов для многооборотных версий. В отличие от инкрементальных энкодеров, которые считают импульсы от референтной метки, абсолютный энкодер сохраняет данные положения даже после отключения питания.

Кабель 6FX5002-2EQ10 служитЭнДатинтерфейс — принятый Siemens протокол высокоскоростного последовательного энкодера для абсолютных энкодеров, встроенных в серводвигатели SIMOTICS:

Последовательный канал связи (пары 3×2×0,14 мм²):Протокол EnDat передает данные об абсолютном положении в двух направлениях по парам дифференциальных сигналов — привод отправляет тактовые импульсы и команды, энкодер отвечает данными о положении и диагностической информацией.

Вспомогательные проводники (4×0,14 мм²):Дополнительные сигналы и линии связи, специфичные для привода, для идентификации энкодера, диагностического считывания и теплового контроля.

Питающие проводники (2×0,5 мм²):Питание электроники энкодера внутри двигателя — энкодеру требуется напряжение 5 В постоянного тока при низком токе, подаваемое через провода сечением 0,5 мм².

Контактные проводники высокого разрешения (4×0,23 мм²):Дополнительные каналы сигналов для отслеживания положения с высоким разрешением, обеспечивающие более точное угловое разрешение, превышающее базовое разрешение последовательного канала.

Приложения

SINAMICS S120 с SMC20 или встроенным интерфейсом датчика:Обрабатывающие центры с ЧПУ и промышленные сервоприводы с использованием SINAMICS S120 с абсолютной обратной связью от датчика для прямого управления осями без возврата в исходное положение — при запуске станка перемещение референтной точки не требуется.

Осевые приводы SINUMERIK с ЧПУ:Оси станков с управлением SINUMERIK, где 15-метровый кабель, идущий от шкафа привода к двигателю, соответствует физическому расположению станка.

Высокоточное сервопозиционирование:Сервооси, требующие абсолютного сохранения положения при отключении питания — абсолютный энкодер исключает последовательность операций возврата в исходное положение при запуске, увеличивая время безотказной работы и производительность машины.

Часто задаваемые вопросы

Вопрос 1. Каково максимальное расстояние перемещения кабельной трассы MOTION-CONNECT 500 и когда вместо этого следует использовать 800PLUS?

Кабели MOTION-CONNECT 500 протестированы на расстояние прохождения кабельных трасс до 5 метров. Для приложений, в которых кабельная трасса при непрерывной работе перемещается более чем на 5 метров, требуется эквивалент MOTION-CONNECT 800PLUS Dynamic Line (6FX8002-2EQ10). Для статических или медленно движущихся установок в пределах 5 м MOTION-CONNECT 500 подходит как с технической, так и с коммерческой точки зрения.

Вопрос 2: В чем преимущество абсолютной обратной связи энкодера по сравнению с инкрементным энкодером для сервоосей с ЧПУ?

Абсолютный энкодер сохраняет данные о положении вала при включении питания — привод SINAMICS сразу же при включении питания узнает точное положение оси. Инкрементный энкодер теряет счет при отключении мощности, требуя перемещения в исходное положение, прежде чем ось сможет работать в режиме управления по положению. Оси абсолютных энкодеров исключают цикл исходного положения при запуске, сокращая время настройки станка, что особенно ценно в многоосных станках, где все оси должны вернуться в исходное положение, прежде чем можно будет начать производство.

Q3: Какой интерфейсный модуль датчика SINAMICS подключается к кабелям 6FX5002-2EQ10?

25-контактный разъем Sub-D сопрягается с входом датчика SINAMICS S120 SMC20. SMC20 обрабатывает данные абсолютного положения EnDat и передает их в систему управления приводом SINAMICS. В качестве альтернативы некоторые модули двигателей SINAMICS S120 имеют встроенный вход датчика, который принимает тот же 25-контактный интерфейс Sub-D. В документации по конфигурации оборудования SINAMICS S120 проверьте, какой интерфейсный модуль подходит для конкретной конфигурации привода.

Вопрос 4: Может ли 6FX5002-2EQ10-1BF0 (15 м) заменить более короткий кабель в той же установке?

Только в том случае, если более длинный кабель можно проложить, не нарушая требования к минимальному радиусу изгиба и не образуя излишки кабеля, образующие петлю антенны ЭМС. В большинстве случаев выбор правильной длины кабеля для установки предпочтительнее, чем прокладка более длинного кабеля с избытком. Если 15-метровый кабель уже установлен и требует замены, перед заказом убедитесь, что трасса по-прежнему соответствует длине 15 м.
