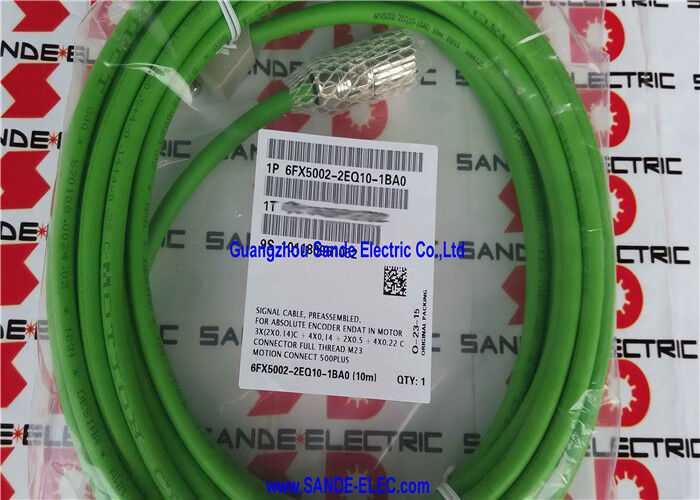

Сигнальный кабель 6FX5002-2EQ10-1BA0 6FX5 002-2EQ10-1BA0

6FX5002-2EQ10-1BA0 | Сигнальный кабель абсолютного энкодера Siemens — 10 м / 30 В / M23 + Sub-D / MOTION-CONNECT 500 / MC/HP GMC / SINAMICS

Кабель абсолютного энкодера стандартной длины для сервосистем SINAMICS

6FX5002-2EQ10-1BA0 — это 10-метровый предварительно собранный сигнальный кабель абсолютного энкодера из линейки Siemens MOTION-CONNECT 500 — наиболее широко используемая длина этого типа кабеля, охватывающая большую часть стандартных расстояний кабеля от шкафа привода к двигателю в промышленных сервоприводах. Длина 10 м подходит для типичных станков с ЧПУ и установок промышленной автоматизации, где шкафы приводов расположены на стандартных расстояниях от осей станка.

Каталогизированный в семействе продуктов Siemens MC/HP - Кабели GMC (Motion Control/High Performance, General Motion Control), 6FX5002-2EQ10-1BA0 представляет собой специальный кабель энкодера для SINAMICS S120 и родственных приводных систем, использующих серводвигатели SIMOTICS, оснащенные абсолютными энкодерами, в конфигурациях статической прокладки кабеля.

Ключевые характеристики

MC/HP GMC — семейство кабелей управления движением

«MC/HP — Cables GMC» обозначает 6FX5002-2EQ10-1BA0 в семействе кабелей Siemens Motion Control/High Performance для общего управления движением:

МК/ХП:Motion Control / High Performance — категория кабелей для датчиков приводной системы SINAMICS и сигнальных кабелей.

GMC (Общее управление движением):Подсемейство кабелей, охватывающее SINAMICS S120, S110 и соответствующие платформы управления движением, включает как силовые, так и сигнальные кабели для полной кабельной системы SINAMICS привод-двигатель.

Приложения

SINAMICS S120 прямая обратная связь по положению оси:Обрабатывающие центры с ЧПУ, токарные центры и шлифовальные станки с использованием SINAMICS S120 с двигателями SIMOTICS с абсолютными датчиками — прямое положение оси без реферирования при запуске.

Производственные среды станков с ЧПУ:Производственные предприятия с ЧПУ, где устранение циклов возврата в исходное положение осей при запуске сокращает непроизводственное машинное время — каждая ось с абсолютной обратной связью от энкодера позволяет избежать перемещения в исходное положение при каждом включении питания.

Позиционирование сервоприводов промышленной автоматизации:Сервопозиционирование под управлением SINAMICS в автоматизированной сборке, погрузочно-разгрузочных работах и ​​прецизионной автоматизации — где абсолютное удержание положения при отключении питания упрощает управление состоянием контроллера.

Модернизация станков:Сменные кабели абсолютных энкодеров в станках, где проводится модернизация привода SINAMICS или системы энкодеров — длина 10 м покрывает большинство стандартных кабельных трасс осей станков с ЧПУ.

Часто задаваемые вопросы

Вопрос 1: Почему кабель энкодера 6FX5002-2EQ10 имеет больше жил, чем кабель резольвера?

Резольвер (3 пары сигналов + питание = 8 проводников) представляет собой аналоговое устройство, требующее только каналов возбуждения и синус/косинус. Абсолютный энкодер с интерфейсом EnDat — это цифровое устройство, передающееся по последовательному протоколу, требующее выделенных пар тактовых сигналов, данных и сигналов разрешения, а также аналоговых дорожек высокого разрешения и питания энкодера. Для дополнительной функции требуются дополнительные проводники, в результате чего кабель EQ10 имеет 16-жильную конструкцию по сравнению с 12-жильной конструкцией в более простых кабелях энкодера.

Вопрос 2: Чем отличаются диапазоны применения 10 м (6FX5002-2EQ10-1BA0) и 15 м (6FX5002-2EQ10-1BF0)?

Оба кабеля идентичны по характеристикам — одинаковые жилы, диаметр, разъемы и соответствие стандартам. Единственная разница заключается в длине: 10 м для кабельных трасс в пределах 10 м, 15 м для трасс длиной от 10 до 15 м. Измерьте фактический путь маршрутизации и выберите подходящую длину. Использование кабеля длиной 15 м, хотя достаточно и 10 м, приводит к появлению лишнего кабеля, с которым необходимо обращаться при установке.

Q3: Какова максимальная длина кабеля для обратной связи от датчика EnDat в системах SINAMICS?

В документации SINAMICS S120 SMC20 указана максимальная длина кабеля датчика для абсолютных датчиков EnDat. EnDat — это протокол с тактовой синхронизацией: при большей длине кабеля задержка линии передачи и емкость кабеля влияют на запас по времени. Siemens указывает максимальную длину кабеля, чтобы обеспечить надежную передачу данных. Варианты длиной 10 и 15 м соответствуют типичным характеристикам максимальной длины; подтвердите конкретные тактовые частоты EnDat из документации SMC20.

Вопрос 4. Совместим ли 6FX5002-2EQ10-1BA0 с абсолютными энкодерами SSI, а также с EnDat?

Конструкция кабеля 6FX5002-2EQ10 (количество жил, экранирование и разъем) предназначена для интерфейса абсолютного энкодера (EnDat), специфичного для двигателей SIMOTICS со встроенными абсолютными энкодерами. Кодеры SSI используют другой протокол интерфейса и могут иметь разные назначения контактов — кабель 2EQ10 не совместим автоматически с типами кодеров SSI. Для подключения энкодера SSI проверьте в документации по интерфейсу конкретного энкодера, какой тип кабеля MOTION-CONNECT применяется.
