Кабель установки 6FC5548-0BA05-1AF0 6FC5 548-0BA05-1AF0

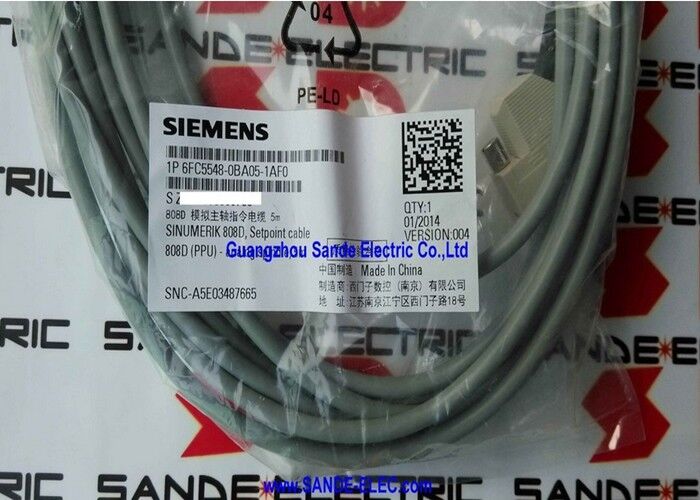

6FC5548-0BA05-1AF0 ∙ Siemens SINUMERIK 808D Спиндовый кабель установки ∙ 5 м / PPU Аналоговый спиндовый интерфейс с инвертором / сторонним приводом

Кабель установки точки вращения

The 6FC5548-0BA05-1AF0 is the 5-metre spindle setpoint cable for the SINUMERIK 808D CNC system — the pre-terminated cable connecting the PPU's (Panel Processing Unit) analog spindle output interface to the spindle drive unitЭтот кабель несет аналоговые скоростные сигналы и сигналы управления, которые управляют приводом шпинда,что делает его важным компонентом петли управления скоростью шпинделя в каждой установке инструментальной машины SINUMERIK 808D.

The "BA05" cable type designation identifies this as the spindle connection variant — distinct from the feed axis setpoint cable (BA00) which connects to SINAMICS V60 drives for the controlled axis positions.

Основная информация о продукте

Что таит в себе этот кабель

Кабель настройки точки вращения соединяет аналоговый интерфейс вращения ППУ SINUMERIK 808D с аналоговым входом команды привода вращения:

Направление аналоговой скорости ± 10 В:ППУ CNC выводит аналоговое напряжение ± 10 В, пропорциональное управляемой скорости вращения шпинделя positive напряжение для переднего вращения, отрицательное для обратного.Это основной сигнал команды скорости для преобразователя шпинделя.

Включить и запустить сигналы:Цифровые сигналы от ЦНС к приводу ∙ спинделя активируют (разрешения на работу привода), команды направления (в сторону по часовой стрелке/против часовой стрелки),и другие управляющие сигналы, которые координируют состояние CNC шпинделя с состоянием усилителя привода.

Состояние привода и сигналы об отказе:Отправление сигналов от привода шпинделя на ППУ

Заявления

Центры по обращению с помощью ЧПУ:SINUMERIK 808D-оборудование CNC-токарных станций с главными шпинделями, управляемыми преобразователем шпинделей кабель установки обеспечивает команду скорости от 808D поворачивающего ППУ к приводу шпинделя.

Машины для фрезы с ЧПУ:Вертикальные и горизонтальные фрезерные машины с фрезерным ППУ SINUMERIK 808D, управляющие двигателем шпинделя через инвертор.

Последовательное оснащение станков:Existing machine tools with functional spindle drives being retrofitted to SINUMERIK 808D CNC control — the analog spindle interface and this cable maintain compatibility with the original spindle drive's analog command input.

Машины для обучения с помощью ЧПУ:Образовательные и профессиональные учебные центры, использующие SINUMERIK 808D в качестве обучающих машин с ЧПУ, обычно простых токарных или фрезерных машин, где достаточно аналогового интерфейса шпинделя.

Частые вопросы

Вопрос 1: В чем разница между кабелем BA05 и кабелем BA00 для SINUMERIK 808D?

6FC5548-0BA05 соединяет аналоговый интерфейс шпинделя ППУ с приводом шпинделя с аналоговым входом (±10V). 6FC5548-0BA00 соединяет ППУ с SINAMICS V60 CPM60.1 управляемый силовой модуль для сервоосей питанияОба кабеля предназначены для одной и той же системы 808D, но имеют разные типы приводов и различные физические соединения на ППУ.

Вопрос 2: Можно ли использовать 6FC5548-0BA05-1AF0 с любой маркой инверторов или только Siemens?

Кабель предназначен для любого инвертора или привода со стандартным аналоговым входом скорости ± 10 В, универсальным отраслевым стандартом.SINAMICS G) и сторонние инверторы от любого производителя все принимают этот стандарт ввода. Подтвердить, что привод целевого шпинделя принимает аналоговый вход ± 10 В и проверить совместимость разъема/континента по документации проводки привода.

Q3: Какие сигналы передает кабель установки точки вращения в дополнение к отсчёту скорости ± 10 В?

Помимо аналоговой ссылки на скорость ± 10 В, кабель установки точки шпинда несет цифровые сигналы включения и направления (от PPU к приводу) и сигналы обратной связи, включая готовность привода, состояние неисправности,и скоростные выходы (от привода до ППУ). The exact signal assignment is defined in the SINUMERIK 808D connection manual — always verify the spindle drive's interface wiring against the 808D documentation for correct signal assignment at the drive's terminal block.

Q4: Кабель предварительно завершен на обоих концах для установки SINUMERIK 808D?

Конец ППУ 6FC5548-0BA05 предварительно завершен соединителем, который соединяется непосредственно с розеткой интерфейса шпинделя ППУ 808D.Конец привода шпинделя заканчивается соответствующим разъемом или летящими проводами для подключения к аналоговым и цифровым терминалам ввода/вывода привода. Подтвердите формат окончания конца привода из документации продукта перед установкой.
