Кабель установки 6FC5548-0BA00-1AF0 6FC5 548-0BA00-1AF0

6FC5548-0BA00-1AF0 | Siemens SINUMERIK 808D Кабель заданного значения — 5 м / PPU14X к CPM60 / SINAMICS V60, ось подачи / MOTION-CONNECT

Кабель заданного значения оси подачи для SINUMERIK 808D и SINAMICS V60

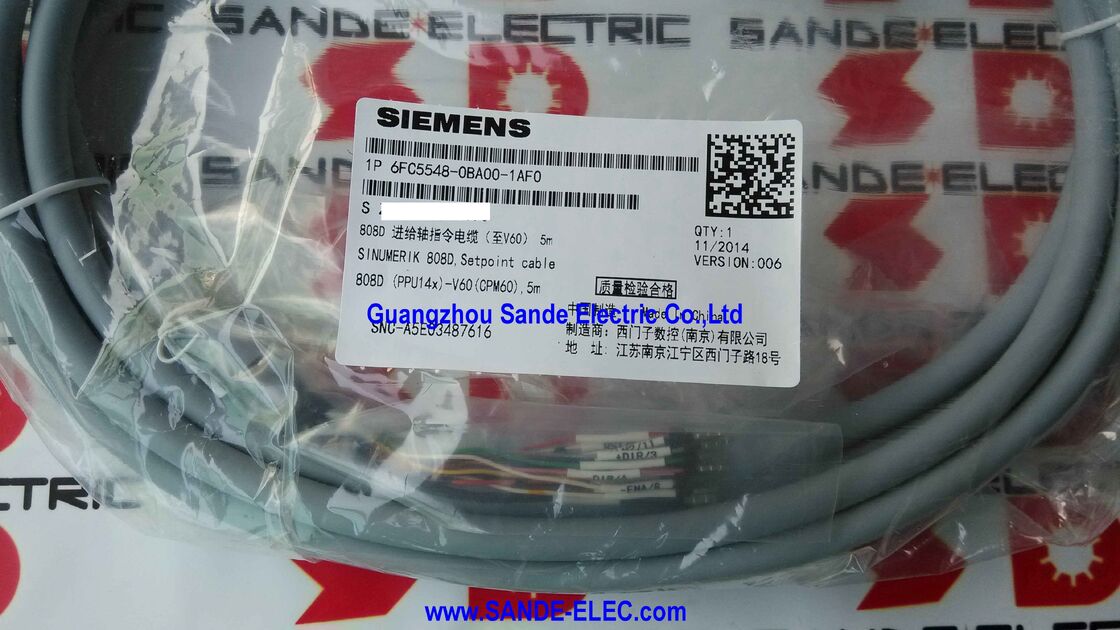

6FC5548-0BA00-1AF0 — это 5-метровый кабель заданного значения оси подачи, соединяющий SINUMERIK 808D PPU14X (панельный процессор, вариант 14x) с управляемым силовым модулем SINAMICS V60 CPM60.1 — приводным устройством для сервоосей подачи станка с ЧПУ. Этот кабель образует канал управления и обратной связи между мозгом ЧПУ 808D и сервоприводом V60, обеспечивая замкнутый контур управления положением осей точения, фрезерования и шлифования.

Интерфейс PPU14X-CPM60.1 является основным аппаратным соединением в каждом станке SINUMERIK 808D, построенном на сервоплатформе SINAMICS V60 — без кабеля заданного значения нет командной связи между ЧПУ и приводом.

Основная информация о продукте

SINUMERIK 808D Архитектура станка

6FC5548-0BA00-1AF0 занимает определенную позицию в системном соединении 808D:

Конфигурация токарных станков:Для двухосного токарного станка с ЧПУ требуется два кабеля заданного значения (по одному на ось — X и Z), а также кабель заданного значения шпинделя. Каждый 6FC5548-0BA00-1AF0 подключает один выход оси PPU14X к одному приводному модулю CPM60.1.

Конфигурация фрезерного станка:Для трехосного фрезерного станка с ЧПУ требуется три кабеля заданного значения (X, Y, Z) плюс соединение шпинделя. Каждый кабель независимо подключает свою ось.

Интегрированная архитектура 808D — один PPU, отдельный V60 CPM60.1 на каждую ось, кабели заданных значений MOTION-CONNECT — спроектирована для простого ввода в эксплуатацию: каждый кабель предварительно заделан для прямого штекерного соединения между согласованными компонентами PPU и V60.

Приложения

Токарные станки SINUMERIK 808D:Токарные станки с ЧПУ с приводами SINAMICS V60 для осей X (поперечные салазки) и Z (каретка) — для каждой оси требуется один кабель заданного значения 6FC5548-0BA00-1AF0.

Фрезерные станки SINUMERIK 808D:Обрабатывающие центры с ЧПУ с осями X, Y, Z с приводом от SINAMICS V60, использующие один и тот же тип кабеля для каждой оси.

OEM производство станков с ЧПУ:Производители станков, создающие новые станки SINUMERIK 808D, — кабель заданного значения является стандартным компонентом спецификации для каждого станка с контроллером PPU14X.

Обслуживание системы привода 808D:Запасные кабели заданного значения для установленных станков SINUMERIK 808D — в случае неисправности или повреждения оригинального кабеля во время работ по техническому обслуживанию.

Часто задаваемые вопросы

В1: Сколько кабелей 6FC5548-0BA00-1AF0 требуется для станка SINUMERIK 808D?

Один кабель на ось подачи ЧПУ — для 2-осевого токарного станка требуется два, для 3-осевого фрезерного станка — три. Каждый кабель соединяет один выход оси PPU14X с одним приводным модулем SINAMICS V60 CPM60.1. Уставка шпинделя (6FC5548-0BA05) представляет собой отдельный кабель, который заказывается дополнительно, если станок оснащен приводом шпинделя с ЧПУ.

Вопрос 2: Что произойдет с управлением положением оси, если кабель заданного значения 6FC5548-0BA00-1AF0 выйдет из строя?

Неисправный кабель заданного значения прерывает путь задания скорости между PPU и приводом V60. Затронутая ось теряет управление скоростью — SINUMERIK 808D генерирует для этой оси предупреждение о неисправности связи привода, и ось не реагирует на команды положения. Станок инициирует остановку безопасности (отключение сервопривода по всем осям), чтобы предотвратить неконтролируемое движение.

В3: Совместим ли 6FC5548-0BA00-1AF0 с SINAMICS V70 или только с V60?

Серия 6FC5548-0BA00 предназначена для SINAMICS V60 CPM60.1 — оригинального семейства приводов оси подачи 808D. SINAMICS V70 (преемник приводной системы, используемой с SINUMERIK 808D ADVANCED) использует другой тип кабеля заданного значения (серия 6FC5548-0BA20). Прежде чем заказывать сменный кабель, подтвердите, какая приводная платформа установлена.

Вопрос 4. Какие меры предосторожности применяются при замене 6FC5548-0BA00-1AF0 на работающей машине?

Перед отсоединением или повторным подключением кабелей заданного значения приводы 808D PPU и V60 должны быть полностью отключены. Разъемы интерфейса передают как сигнальное напряжение, так и логическую мощность — подключение или отключение под напряжением может привести к повреждению цепей интерфейса оси PPU или входного каскада V60. Выключите систему, дайте конденсаторам разрядиться, затем замените кабель, прежде чем снова включить питание и проверить работу оси.
