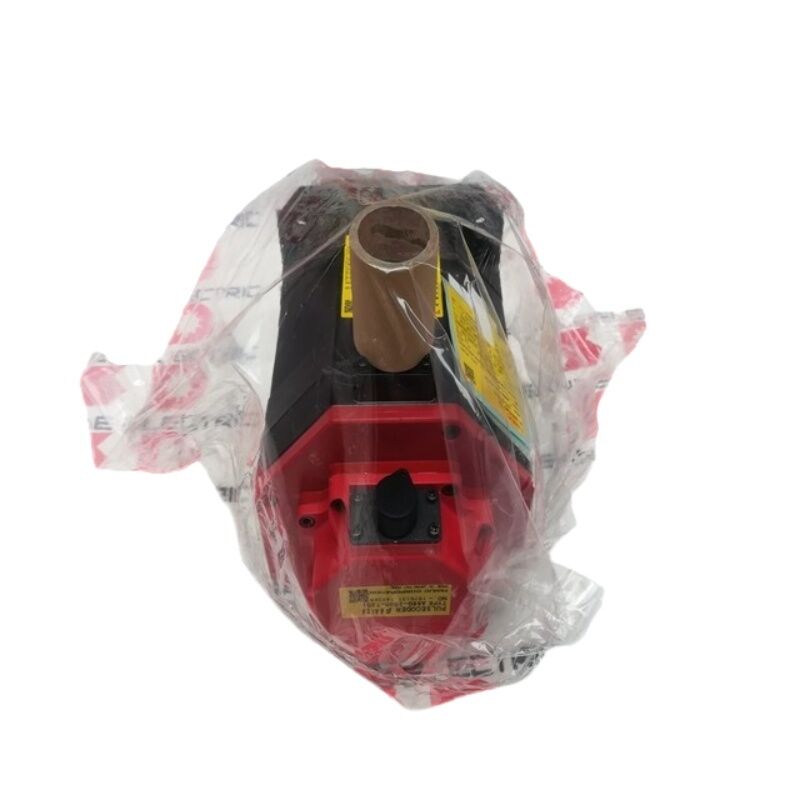

Сервомотор Fanuc A06B-0075-B103 Ускоренная доставка A06B-0075-B103 новый

ФАНУК A06B-0034-B077#7008 | Серводвигатель переменного тока Beta B6/2000 — 6 Нм / 2000 об/мин / вал со шпонкой / энкодер i32b / № 7008

Beta B6/2000 — 6 Нм при 2000 об/мин для компактных осей с ЧПУ

A06B-0034-B077#7008 — это модель FANUC Beta B6/2000 — постоянный крутящий момент 6 Нм при максимальной скорости 2000 об/мин из серии FANUC Beta. Серия Beta — это серия экономичных серводвигателей FANUC, предназначенная для осей подачи на компактных токарных станках с ЧПУ, небольших обрабатывающих центрах и вспомогательных осях, где не требуются запасы производительности серии Alpha.

При крутящем моменте 6 Нм и 2000 об/мин B6/2000 находится в верхней части диапазона крутящего момента Beta для этого класса скорости. На ШВП с шагом 10 мм скорость вращения 2000 об/мин обеспечивает скорость перемещения 20 м/мин. Для компактных токарных и токарно-фрезерных станков это охватывает весь диапазон производительных скоростей подачи без необходимости использования редуктора.

Суффикс #7008 идентифицирует конкретную дополнительную конфигурацию, применяемую к базовому двигателю B077. Опция «70» указывает на наличие сальника на конце вала, защищающего область уплотнения вала от попадания охлаждающей или смазочно-охлаждающей жидкости в условиях влажной обработки. Прежде чем заказывать замену, подтвердите полный номер детали, включая суффикс, на паспортной табличке установленного двигателя.

Ключевые характеристики

Вал со шпонкой и энкодер i32b

Вал со шпонкой (KEY) обеспечивает надежную механическую блокировку между двигателем и ступицей муфты посредством обработанной шпонки в соответствующих пазах. В отличие от фрикционной муфты с гладким валом, шпоночный интерфейс передает крутящий момент посредством сдвига в шпонке — нулевое проскальзывание при длительных реверсивных крутящих нагрузках, устойчивом высоком крутящем моменте и вибрации. Для двигателя с крутящим моментом 6 Нм для оси Beta вал со шпонкой является подходящим выбором, если приводная муфта рассчитана на отверстие со шпонкой.

i32b — это инкрементный энкодер, обеспечивающий обратную связь по скорости и положению с высоким разрешением. Цикл возврата в исходное положение требуется при каждом включении станка для установления точки отсчета положения оси. Обозначение i32b отличает этот энкодер от абсолютных энкодеров более высокого разрешения, установленных на двигателях серии Alpha, что соответствует требованиям к производительности осей серии Beta.

Часто задаваемые вопросы

Вопрос 1: Что добавляет суффикс #7008 к базовому двигателю B077?

Номер 7008 идентифицирует конкретную заводскую опцию базовой конфигурации B077. Компонент «70» указывает на сальник, установленный на выходном конце вала, обеспечивающий дополнительную защиту от проникновения СОЖ и СОЖ в корпус двигателя при влажной обработке. «08» обозначает дополнительный элемент опции, специфичный для этого номера детали. Проверьте полный суффикс на паспортной табличке — замененный двигатель без сальника может не обеспечить эквивалентную защиту окружающей среды при первоначальной установке.

Вопрос 2: Может ли A06B-0034-B077#7008 работать без переустановленной ступицы муфты со шпонкой?

Нет. Без правильно установленной на шпоночном валу ступицы муфты двигатель не будет иметь механического соединения с нагрузкой, и шпоночная канавка будет открыта. Перед включением питания установите ступицу муфты с правильной шпонкой и соответствующим моментом затяжки. Перед сборкой убедитесь, что шпоночный паз ступицы и размеры шпонки совпадают.

В3: Какие усилители совместимы с A06B-0034-B077#7008?

Сервоусилители FANUC Beta текущего класса, соответствующие двигателю B6/2000. Кодеру i32b требуется соответствующий интерфейс инкрементного энкодера Beta в усилителе. Двигатели Beta несовместимы с усилителями серии Alpha — перед сопряжением подтвердите обозначение усилителя серии Beta.

Q4: Ось отображает сигналы тревоги, связанные с наведением на исходную позицию, при включении питания. Это энкодер?

i32b является инкрементальным — возврат опорного значения требуется при каждом включении питания. Если возвращение в исходное положение завершается без ошибок, но после этого появляется сигнал тревоги, проверьте кабель энкодера на наличие повреждений и убедитесь, что разъем кабеля на усилителе полностью вставлен. Если возвращение в исходное положение не удалось, проверьте сигнал переключателя начала отсчета и выходной сигнал Z-импульса энкодера с помощью осциллографа.

Вопрос 5: На этикетке установленного двигателя нет суффикса #7008. Можно ли использовать A06B-0034-B077#7008 в качестве замены?

Модель #7008 добавляет опцию сальника к базовой конфигурации B077. Замена неопционального двигателя на двигатель № 7008 в целом приемлема — сальник обеспечивает дополнительную защиту, а не изменяет электрические или механические характеристики двигателя. Однако убедитесь, что сальник не заходит в зацепление с муфтой вала машины на стороне двигателя.
