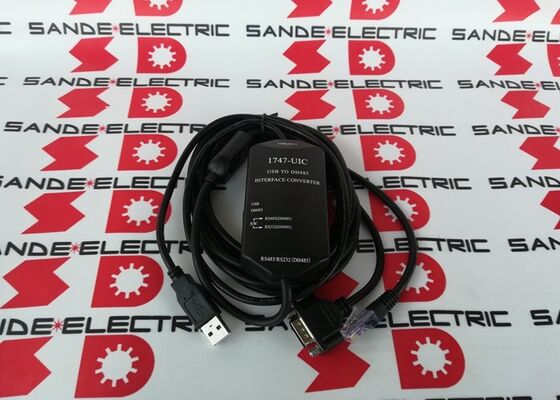

Кабель программирования AB 1747-UIC для Allen Bradley USB на DH485 - USB на PLC 1747-PIC

1747-UIC. SLC 500 серия USB на DH-485 Конвертер интерфейса 12 Мбит / 19.2 Кбит / 500 В изоляция / USB-направление

1747-UIC ¢ USB на DH-485 для сетей серии SLC 500

1747-UIC - это конвертер интерфейса USB-DH-485 для ПЛК-платформы серии SLC 500, обеспечивающий современное подключение USB к серийной промышленной сети DH-485.Он соединяет USB-порт ноутбука или настольного компьютера с DH-485-оснащенных контроллеров SLC 500, терминалы операторов PanelView и сетевые изоляторы, позволяющие программировать, отслеживать и обмениваться данными без необходимости устаревшего серийного порта RS-232.

Поскольку ПК перешли от серийных портов RS-232, зависимость сети DH-485 от RS-232 стала практическим препятствием для полевых инженеров.1747-UIC решает эту проблему, транслируя USB на DH-485 прозрачно, появляясь в программном обеспечении как стандартный канал связи с сетью 1747..

Основные характеристики

Два порта DH-485 один конвертер, несколько соединений

1747-UIC предоставляет два выбираемых переключателем варианта интерфейса DH-485:

Порт RJ-45 (DH-485):Первичный порт для прямого подключения к SLC 500 5/01, 5/02 и 5/03 каналам CPU DH-485 с использованием стандартного кабеля программирования SLC 500 RJ-45.Также подключается к изоляторам 1747-AIC и терминалам PanelView с портами DH-485.

Порт RS-232 DB9:Для подключения к SLC 5/03 каналу 0 и более высоким процессорам, изоляторам 1761-NET-AIC, контроллерам серии 1761, терминалам CompactLogix, FlexLogix, ControlLogix и PanelView с интерфейсами RS-232 DH-485.

Выборный переключатель переключается между этими двумя типами портов активный порт подтверждается дисплеем состояния светодиода.

Заявления

Программирование и мониторинг SLC 500 PLC:Подключение ноутбука программирования с применяемым программным обеспечением для программирования ПЛК к процессорам SLC 500 5/01, 5/02, 5/03 для загрузки, загрузки программ, онлайн-мониторинга и диагностики неисправностей.

Конфигурация терминала PanelView:Загрузка и загрузка приложений HMI на терминалы операторов PanelView, подключенные к сети DH-485.

Диагностика сети:Просмотр сети DH-485 для идентификации подключенных узлов, проверки состояния связи и диагностики неисправностей сети с использованием RSLinx или совместимых инструментов диагностики сети.

Историческое извлечение данных:Подключение к контроллерам SLC 500 для получения данных, загрузки производственных записей и сбора данных технического обслуживания в объектах без постоянной сетевой инфраструктуры на панели управления.

Интеграция системы привода и движения:Доступ к системам ControlLogix и CompactLogix через порт RS-232 DB9 для ввода в эксплуатацию, корректировки параметров и расследования неисправностей в системах с опциями связи DH-485.

Частые вопросы

Вопрос 1: Какой порт DH-485 на 1747-UIC используется для какого типа процессора SLC 500?

Порт RJ-45 подключается к процессорам SLC 500 5/01, 5/02 и 5/03 через стандартный кабель программирования SLC к розетке DH-485 RJ-45 на процессоре. Порт RS-232 DB9 подключается к SLC 5/03 каналу 0 (и 5/04,5/05 процессоров), изоляторов AIC+ и контроллеров серии 1761.

Q2: Работает ли 1747-UIC с текущими операционными системами Windows?

1747-UIC использует встроенный драйвер, совместимый с протоколом связи DH-485 в текущих версиях промышленного программного обеспечения программирования ПЛК.Подтвердить совместимость драйверов с установленной версией Windows из документации, включенной с 1747-UICСовместимость Windows 10 и 11 подтверждена большинством пользователей с текущими установками драйверов.

Вопрос 3: Может ли 1747-UIC подключаться к нескольким устройствам DH-485 одновременно?

Нет 1747-UIC поддерживает одно активное соединение DH-485 за раз. Он может взаимодействовать с несколькими узлами в одной сети DH-485 последовательно (сама сеть поддерживает до 32 узлов),но только один компьютер/1747-UIC соединение является активным в одно времяОдин преобразователь на компьютер является максимальной поддерживаемой конфигурацией.

Вопрос 4: Что означают три светодиода на 1747-UIC?

Светодиод 1 (мощность): зеленый, когда конвертер получает питание USB и работает нормально. Светодиод 2 (активность USB): мигает во время передачи данных USB между компьютером и конвертером.LED 3 (активность DH-485): Вспышки во время связи DH-485 на активном порту. отсутствие активности на LED 3, когда ожидается соединение DH-485, указывает на несоответствие проводки, кабеля или протокола.

Q5: Можно ли использовать 1747-UIC без программного обеспечения RSLinx?

1747-UIC взаимодействует с помощью драйвера RSLinx DF1 RS-232 Full-Duplex, встроенного драйвера, совместимого со стандартным протоколом DH485.RSLinx или совместимая промышленная коммуникационная платформа требуется для программного обеспечения программирования для связи через 1747-UIC с целевым ПЛК или терминаломНе поддерживается непосредственная работа без водителя.
