Новый Siemens 6FX5002-2CG00-1AG0 6FX50022CG001AG0 6FX5OO2-2CGOO-1AGO

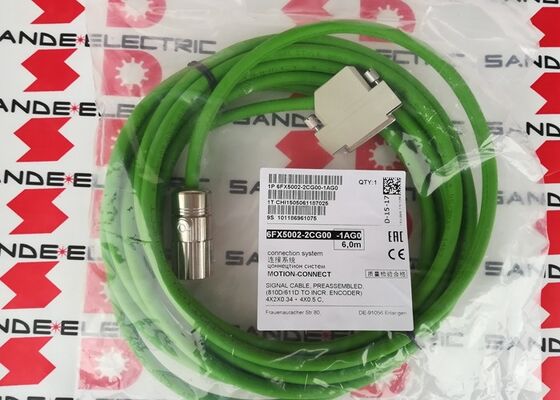

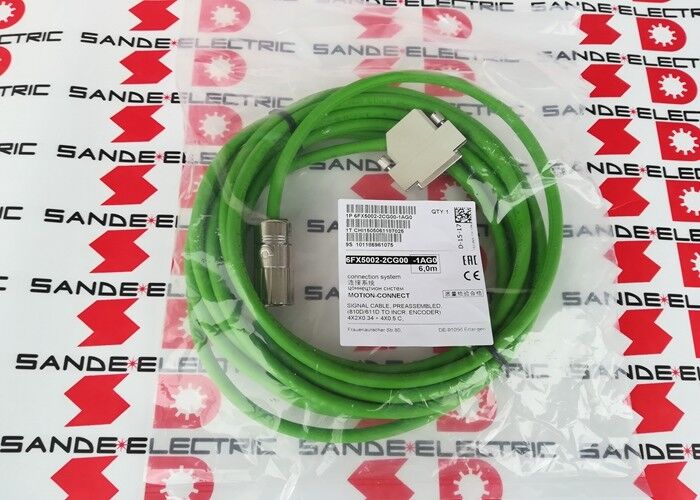

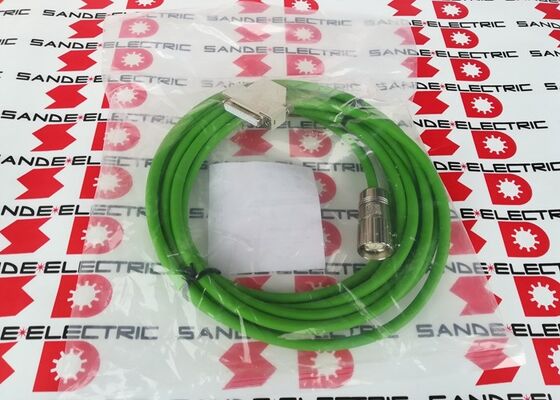

6FX5002-2CG00-1AG0 | Сигнальный кабель Siemens MOTION-CONNECT — 810D/611D к инкрементному энкодеру / 7 м / DESINA / UL/CSA

Предварительно собранный сигнальный кабель энкодера для приводных систем 810D/611D

6FX5002-2CG00-1AG0 — это предварительно смонтированный сигнальный кабель Siemens для подключения цепи датчика (обратной связи) от контроллера SINUMERIK 810D ЧПУ или сервопривода SIMODRIVE 611D к инкрементальному датчику серводвигателя. При длине 7 м он обеспечивает среднюю длину кабеля между шкафом привода и местом установки двигателя.

По сигнальному кабелю энкодера передаются данные инкрементальной обратной связи энкодера, которые привод использует для определения скорости двигателя и положения ротора — непрерывная обратная связь в реальном времени, которая обеспечивает сервоуправление с замкнутым контуром. Целостность сигнала в этом кабеле имеет решающее значение: шумовая связь, несоответствие импедансов или контактное сопротивление в цепи энкодера напрямую ухудшают точность сервосистемы и могут вызвать неисправности привода.

Ключевые характеристики

Конфигурация проводников — проектирование сигнальных пар

Конфигурация проводников 4×2×0,34 мм² + 4×0,5 мм² разработана для определенных типов сигналов при подключении инкрементного энкодера:

4 витые пары по 0,34 мм²:Проводники первичного сигнала энкодера — несут пары дифференциальных сигналов A, A*, B, B* (A и A-полоска, B и B-полоска). Конструкция витой пары подавляет синфазный шум, сохраняя целостность сигнала энкодера в электрически зашумленной среде рядом с сервоприводами.

4 отдельных проводника по 0,5 мм²:Вспомогательные провода для питания энкодера, опорного импульса (Z) и подключения экрана кабеля — вспомогательные функции помимо основных пар инкрементальных сигналов.

Общий щит:Конструкция кабеля DESINA включает в себя общий экран, заземленный на конце привода для отвода наведенных помех от сигнальных проводников энкодера.

Приложения

Станки с ЧПУ SINUMERIK 810D:Обрабатывающие центры, токарные центры и шлифовальные станки, использующие приводную платформу 810D/611D — этот кабель соединяет инкрементальный энкодер каждого двигателя с приводным модулем 611D.

Сервоустановки SIMODRIVE 611D:Любая установка станка, оснащенного станком 611D, с использованием двигателей с инкрементальными энкодерами, для которой требуется кабель энкодера типа CG00 между приводом и двигателем.

Модернизация машины:Старые станки, модернизируемые или обслуживаемые — 6FX5002-2CG00-1AG0 предоставляет правильный предварительно собранный кабель для ремонта системы привода без сборки на месте.

Часто задаваемые вопросы

Вопрос 1: В чем разница между 6FX5002-2CG00 и 6FX5002-2CA12 в сигнальных кабелях энкодера?

6FX5002-2CG00 предназначен для приводных систем 810D/611D с инкрементальными энкодерами, использующими интерфейс разъема CG00. 6FX5002-2CA12 предназначен для типов энкодеров HTL и TTL с другой конфигурацией разъемов. Оба имеют инкрементальную обратную связь с энкодером, но для разных стилей разъемов энкодера и типов интерфейса привода. Перед выбором типа кабеля датчика проверьте конкретный тип датчика и разъем привода в системной документации SINUMERIK или SIMODRIVE.

Q2: Какова максимальная длина кабеля для сигналов инкрементного датчика в системе SINUMERIK 810D?

Максимальная длина кабеля энкодера зависит от системы привода и типа энкодера. В документации 811D/611D указана максимальная длина кабеля для обеспечения целостности сигнала — обычно в диапазоне 25–50 м для стандартных инкрементных энкодеров, в зависимости от частоты сигнала энкодера и емкости кабеля. Длина 6FX5002-2CG00-1AG0 7 м вполне соответствует типичным ограничениям максимальной длины кабеля. Для более длинных пробегов уточните максимальную длину из технического руководства SIMODRIVE 611D.

В3: Соответствует ли 6FX5002-2CG00-1AG0 требованиям UL/CSA для установки в Северной Америке?

Да — обозначение UL/CSA в спецификации кабеля подтверждает соответствие стандартам UL (Underwriters Laboratories) и CSA (Канадская ассоциация стандартов). Это соответствие требуется для станков и оборудования промышленной автоматизации, установленных на предприятиях в Северной Америке в соответствии с требованиями электрических норм NEC и CSA. Соответствие UL/CSA упрощает одобрение машинных установок SINAMICS/SINUMERIK сертифицированными инспекторами.

Вопрос 4: Можно ли использовать 6FX5002-2CG00-1AG0 в непрерывных кабельных трассах (волочащих цепях)?

Кабель 6FX5002-2CG00 MOTION-CONNECT 500 Basic Line предназначен для статической или медленно движущейся прокладки, а не для постоянного изгиба кабельной трассы. Для приложений, требующих непрерывного использования кабельной трассы с кабелями обратной связи энкодера, используйте эквивалент MOTION-CONNECT 800 Dynamic Line, рассчитанный на количество циклов изгиба, необходимое для конкретного применения кабельной трассы.
