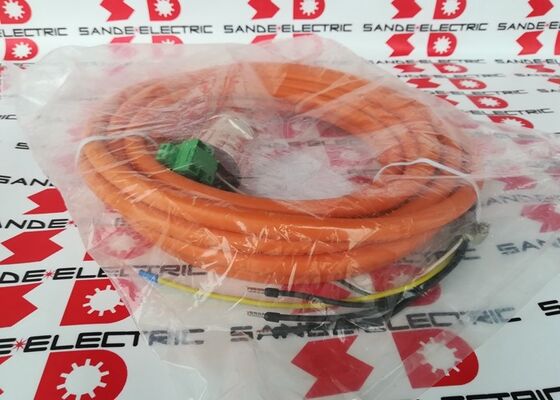

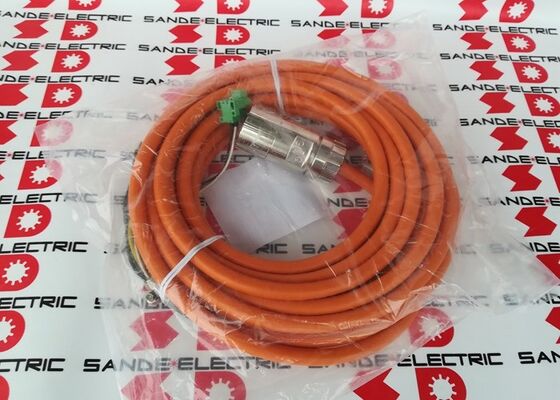

Новый Siemens 6FX2002-5DA31-1AK0 6FX20025DA311AK0 6FX2OO2-5DA31-1AKO

6FX2002-5DA31-1AK0 | Силовой кабель Siemens MOTION-CONNECT с тормозом — 12 м / 4×2,5 мм²+2×1 мм² / SIMODRIVE 1FT6 / висячего типа

Комбинированный силовой и тормозной кабель для SIMODRIVE 1FT6

6FX2002-5DA31-1AK0 представляет собой предварительно собранный комбинированный кабель, несущий провода питания серводвигателя и провода электромагнитного тормоза двигателя в одной внешней оболочке. Для серводвигателей SIMODRIVE 1FT6 со встроенным электромагнитным стояночным тормозом этот одиночный кабель заменяет то, что в противном случае требовало бы отдельных силовых и тормозных кабелей, что упрощает монтаж, снижает сложность прокладки кабеля и минимизирует количество разъемов в распределительной коробке двигателя.

Серия 6FX2002 представляет собой предыдущее поколение предварительно собранных кабелей Siemens MOTION-CONNECT, разработанное специально для сервопривода SIMODRIVE 611 и платформы серводвигателей 1FT6.

Ключевые характеристики

Две функции в одном кабеле — сочетание мощности и торможения

Провода питания двигателя (4×2,5 мм²):Три фазных провода и одно защитное заземление — полное питание двигателя для работы трехфазного серводвигателя.

Тормозные провода (2×1,0 мм²):Цепь питания постоянным током для электромагнитного стояночного тормоза двигателя. Внутренний тормоз двигателя 1FT6 отключается при подаче постоянного напряжения и автоматически включается при отключении питания, обеспечивая надежную блокировку оси без дополнительных внешних тормозных цепей.

Сочетание обеих функций кабеля устраняет необходимость прокладки отдельных тормозных кабелей рядом с силовым кабелем, что позволяет уменьшить заполнение кабельного лотка, упростить интерфейсы разъемов и сократить время установки по сравнению с отдельными кабельными системами.

Приложения

Оси станков с ЧПУ SINUMERIK:Все сервоприводы с использованием комбинации SIMODRIVE 611/1FT6 на обрабатывающих центрах, токарных центрах, шлифовальных станках и других станках с ЧПУ.

Позиционирование промышленной автоматизации:Сервосистемы позиционирования с усилителями SIMODRIVE 611 и двигателями 1FT6 — портальные системы, линейные транспортные машины и столы прецизионного позиционирования.

Управление и робототехника:Погрузочно-разгрузочное оборудование на базе SIMODRIVE, где висячий трос поддерживает перемещение оси.

Часто задаваемые вопросы

Вопрос 1: Почему размер разъема важен для кабелей 6FX2002-5DA31?

Размер разъема (в данном случае 1,5) соответствует физическому размеру разъемов двигателя и привода — для разных классов тока двигателя 1FT6 используются разъемы разных размеров (1, 1,5, 2, 3...). Разъем неправильного размера не будет механически соприкасаться с разъемом питания двигателя, независимо от электрических характеристик. На паспортной табличке двигателя или в технической документации убедитесь, что размер разъема 1,5 указан для конкретного подключаемого двигателя 1FT6.

Вопрос 2: Можно ли использовать 6FX2002-5DA31-1AK0 в статических (фиксированных) кабельных установках, а также в кабельных трассах?

Да — кабель висячего типа всегда пригоден для статической установки (кабель превосходит требования статического применения). Обратное неверно: кабель статического типа не следует использовать в непрерывно движущейся кабельной трассе. Для статической установки приемлемы как статические, так и конечные типы; для кабельной трассы подходит только висячий тип.

Вопрос 3: На какую силу тока рассчитан тормозной провод (2×1,0 мм²)?

Провода сечением 2×1,0 мм² питают катушку электромагнитного стояночного тормоза двигателя, для отпуска тормоза обычно требуется ток от 0,5 до 1,5 А постоянного тока при напряжении 24 В. Поперечное сечение 1,0 мм² соответствует этому низкому тормозному току. В цепи тормоза используется отдельный источник постоянного тока 24 В, а не источник питания двигателя — размер проводника соответствует нагрузке катушки постоянного тока тормоза, а не потребляемой двигателем переменного тока.

Вопрос 4: Как серия 6FX2002 соотносится с кабелями новой серии 6FX5002?

6FX2002 — это серия кабелей MOTION-CONNECT предыдущего поколения, предназначенная для приводных систем SIMODRIVE 611 и более ранних версий. 6FX5002 — это последнее поколение, предназначенное для приводов SINAMICS S120 и новее. Оба используют стандарты разъемов DESINA, но детали интерфейса разъемов и характеристики кабелей могут различаться в зависимости от поколения. Всегда проверяйте правильную серию кабеля в документации по установке конкретного двигателя и системы привода.
