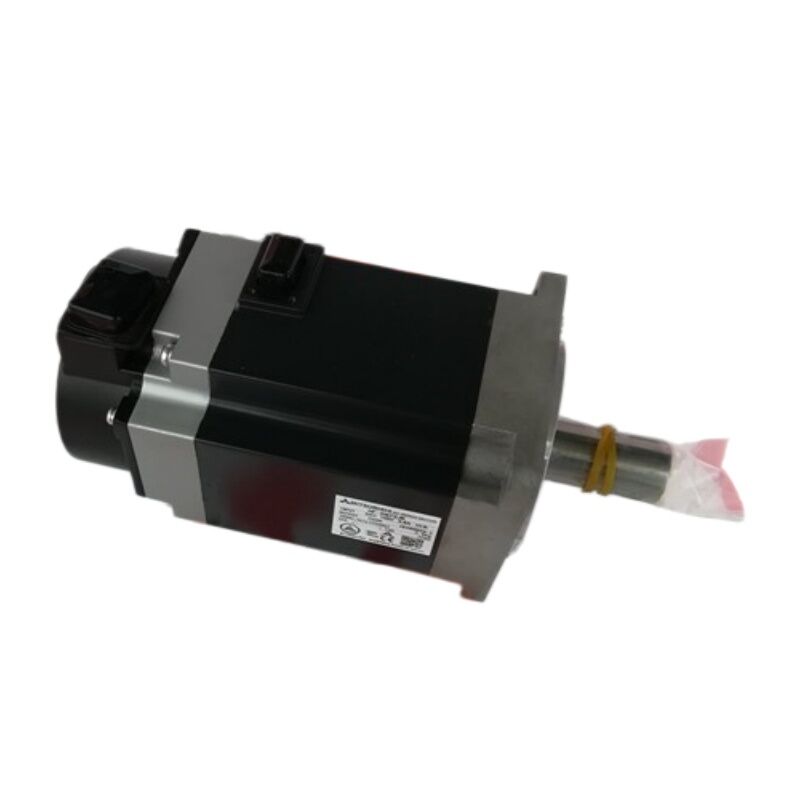

Новый оригинальный Mitsubishi Industrial Servo Motor HF-KN73JK HFKN73JK OEM

Mitsubishi HF-KN73JK. HF серия AC сервомотор 0,75 кВт / 2,4 Нм / 3000 оборотов в минуту / Ключевой вал / Масляная уплотнение / 17-битный абсолют

00,75 кВт с ключевым валом и маслозапечатывающей печатью 2 конфигурационных деталей, которые обеспечивают совместимость

HF-KN73JK - это сервомотор серии MELSERVO HF от FANUC с частотой 0,75 кВт / 2.4 Нм непрерывного крутящего момента и 3000 оборотов в минуту номинальная скорость в рамке фланца 80 мм с конфигурацией с ключевым валом и масляным уплотнением на выходном конце валаЭти две суффиксы (K = ключ, J = масляная уплотнитель) определяют механический интерфейс и экологическую уплотнение этого конкретного варианта.

Ключевой вал:Ключевой путь, обработанный в вал двигателя, позволяет соответствующему ключевому узлу, шкивелю или редуктору передавать крутящий момент через положительный механический блокировщик.Правильно установленный узел сцепления с соответствующим ключом передает 2.4 Нм непрерывного и 7,2 Нм пикового крутящего момента без использования только сцепления на трении.или вибрационные среды, в которых на трениях сжатые узлы могут развиваться микросдвиги, ключевой вал является соответствующей механической спецификацией.

Масляная уплотнитель:Масляная уплотнитель, установленная в точке выхода вала, обеспечивает защиту от проникновения масла, жира и охлаждающей жидкости из механизма сцепленной машины в корпус подшипника двигателя.На машинах, где вал двигателя соединяется с смазанной коробкой передач, смазанный шаровой винт или влажная среда обработки, масло уплотнения предотвращает миграцию смазочных материалов вдоль вала в внутреннюю часть двигателя.масляная уплотнитель добавляет специальную защиту от проникновения вала за пределами того, что обеспечивает стандартная прокладка IP65..

Основные характеристики

17-битный абсолютный кодер

17-разрядный абсолютный кодер обеспечивает 131,072 позиции за обороты и сохраняет положение вала через циклы отключения.Сервоконтроллер знает точное положение оси немедленно, не требуется цикл отсчета-возврата (направления).Запасная батарея для многоразового абсолютного счетчика находится в сервоусилителе, а не в двигателе.Следите за индикатором тревоги батареи усилителя и замените батарею до того, как будет активирована тревога, чтобы избежать потери данных абсолютного положения.

HF-KN73JK совместим с усилителями Mitsubishi MELSERVO, поддерживающими интерфейс кодера серии HF.Подтвердить совместимость усилителя перед указанием в качестве замены для машины, где установленный двигатель является из более поздней серии HG.

Частые вопросы

Вопрос 1: В чем разница между HF-KN73JK и HF-KN73J?

Оба являются двигателями серии HF мощностью 0,75 кВт с масляным уплотнением и 17-битным абсолютным кодером.в то время как HF-KN73JK имеет клавиатурный вал с механическим клавиатуром. Ключ сцепления должен соответствовать типу вала ∙ гладкий для прямого вала, ключевой для ключевого.Проверьте, какой тип вала вмещает узел сцепления машины перед заказом.

Вопрос 2: Изменяет ли масляный герметизатор степень интеллектуальной безопасности?

Корпус двигателя имеет степень защиты IP65 как с масляным уплотнением, так и без него.Масляный уплотнитель обеспечивает дополнительную защиту специально на интерфейсе вала с корпусом от проникновения масла и жира со стороны приводящего механизмаНа машинах без смазанных интерфейсов вала не требуется масляного уплотнения, но это не наносит вреда.Оливковая печать с суффиксом J является правильной спецификацией..

Q3: Какие сервоусилители совместимы с HF-KN73JK?

Усилители Mitsubishi MELSERVO серийного поколения, совместимые с семейством двигателей HF и его 17-битным абсолютным интерфейсом кодера.Подтвердить конкретную модель усилителя и его совместимость с классом двигателя HF-KN73 перед подключениемСерия HF - это более старое поколение, чем нынешняя серия HG. Две серии не взаимозаменяемы на одном и том же усилителе.

Вопрос 4: Мотор показывает сигнализацию абсолютного положения при включении.

17-разрядный резервный аккумулятор в сервоусилителе, а не в двигателе.Абсолютная тревога положения при включении обычно указывает на истощенную батарею усилителя, которая позволила счетчику позиции сбросить значение в течение периода отключения питания. Заменить батарею усилителя и выполнить настройку ориентировочного положения перед возобновлением производства. Только если сигнал тревоги сохраняется с подтвержденным здоровым аккумулятором, следует исследовать кодер двигателя.

Вопрос 5: Что следует проверить на подержанном HF-KN73JK перед установкой?

Проверьте поверхность ключевого вала на наличие отметки окрашивания или окрашивания от предыдущей установки сцепления. Проверьте масляную пломбу на наличие деформации или повреждения от предыдущей установки.Измерение трехфазного намотного сопротивления для баланса и изоляционного сопротивления заземлению (с отключенным кабелем кодера). Поверните вал вручную для гладкого движения подшипника. Проверьте разъединитель кабеля кодера на коррозию или повреждение булавки.Контролируемый испытательный ход на медленной скорости с мониторингом тока усилителя перед полной загрузкой является предпочтительной последней проверкой..
