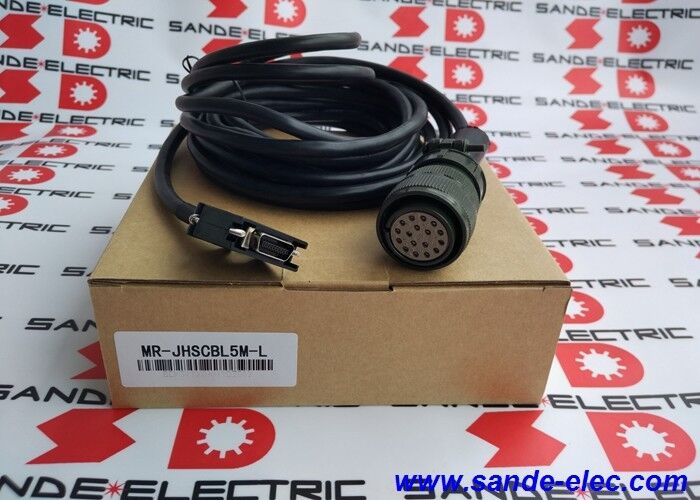

Кабель программирования MR-JHSCBL5M-L для сервоэнергетического кодера Mitsubishi MRJHSCBL5ML

MR-JHSCBL5M-L. Мицубиши MELSERVO J2S Кодерный кабель обратной связи 5m / 10-Core / HC-SFS / HC-LFS / HC-UFS / HC-RFS

Кабель кодировщика MELSERVO J2S для серии двигателей HC

MR-JHSCBL5M-L представляет собой 5-метровый кабель обратной связи кодера компании Mitsubishi Electric для сервоусилителя серии MELSERVO MR-J2S ∙ кабель, соединяющий интерфейс кодера усилителя MR-J2S с HC-SFS,HC-LFSЭтот кабель является определенным компонентом цепочки сигналов сервосистемы J2S путь обратной связи кодера, который позволяет контролировать положение и скорость в замкнутом цикле.

Серия кабелей MR-JHS предназначена для сервосистемы J2S и ее совместимых семейств двигателей HC.Обозначение "JHS" идентифицирует кабель для интерфейса высокоскоростного кодера J2S, отличающийся от кабелей кодера, используемых с другими поколениями сервоприводов Mitsubishi (MR-J3, MR-J4) или других семейств двигателей.

Основные характеристики

Совместимая серия моторов

Серия HC-SFS:Двигатели с высоким инерционным крутящим моментом для целей общего назначения, требующих от среднего до высокого крутящего момента при средних скоростях.и основные оси промышленной автоматизации.

Серия HC-LFS:Сервомоторы с низкой инерцией для высокодинамических приложений, требующих быстрого ускорения и замедления.

Серия HC-UFS:Сервомоторы с ультранизкой инерцией для применений с высокой динамической реакцией, где необходимо минимизировать инерцию ротора.и веб-диски обработки.

Серия HC-RFS:Сверхнизкая инерция, небольшие сервомоторы для компактных, быстродействующих осьных приводов в монтажном оборудовании и точном позиционировании.

Все четыре семейства двигателей используют один и тот же интерфейс кабеля кодера JHS. MR-JHSCBL5M-L служит универсальным кабелем соединения в этом диапазоне двигателей HC в системе J2S.

Заявления

Оси станков-инструментов MELSERVO J2S CNC:Центры обработки с помощью ЧПУ, центры по обработке и шлифовальные машины, использующие сервоусилители MR-J2S с двигателями HC-SFS или HC-LFS 1 MR-JHSCBL5M-L на одну ось.

Сервопозиционирование промышленной автоматизации:Индексация конвейеров, оси машин-передатчиков и сервоприводы сборных машин с использованием усилителей MR-J2S и двигателей серии HC.

Машины для упаковки и маркировки:Моторы HC-LFS и HC-UFS на высокоскоростных упаковочных оси, управляемые усилителями MR-J2S.

Сохранение устаревшей системы:Установленные станки-инструменты и системы автоматизации MR-J2S, требующие замены кабеля кодера после замены двигателя или повреждения кабеля во время технического обслуживания.

Частые вопросы

Q1: Может ли MR-JHSCBL5M-L использоваться с усилителями MR-J3 или MR-J4?

Усилители MR-J3 используют другой кодерный разъем (семейство кабелей MR-J3ENCBL, формат разъема A2).Усилители MR-J4 используют еще один интерфейс (DRIVE-CLiQ для линейных сервомоторов, или соединители кодеров MR-J4 для вращающихся двигателей).Формат соединителя и назначение булавок несовместимы между сервоподразделениями.

Вопрос 2: В чем разница между MR-JHSCBL5M-L (5m) и MR-JHSCBL2M-L (2m)?

Оба одинаковы во всех спецификациях 5 м против 2 м. Выберите на основе фактического расстояния маршрутизации плюс разрешение на цикл обслуживания.

Вопрос 3: Требуются ли специальные меры предосторожности при установке кабельного провода MR-JHSCBL5M-L типа L?

Тип L предназначен для статической или медленно движущейся установки не для непрерывной службы кабельной линии.Если установка кабеля требует маршрутизации на кабельной трассе, которая проходит непрерывные циклы открытия/закрытия с движением осиДля полностью статического маршрутизации в кабельном подносе, канале или фиксированных клипах L-тип обеспечивает правильную и экономически выгодную спецификацию.

Q4: Какие типы двигателей HC требуют MR-JHSCBL5M-L конкретно, и какие используют разные кабели?

MR-JHSCBL5M-L обслуживает двигатели HC-SFS, HC-LFS, HC-UFS и HC-RFS.Моторы серии HC-KFS или двигатели HC с различными форматами соединителей кодеров. Подтвердите из руководства по эксплуатации сервоусилителя MELSERVO MR-J2S список кабелей, что MR-JHSCBL5M-L указан для точной модели двигателя HC в установке.
