Мицубиши MR-J3ENCBL5M-A2-H ENC кабель Новый

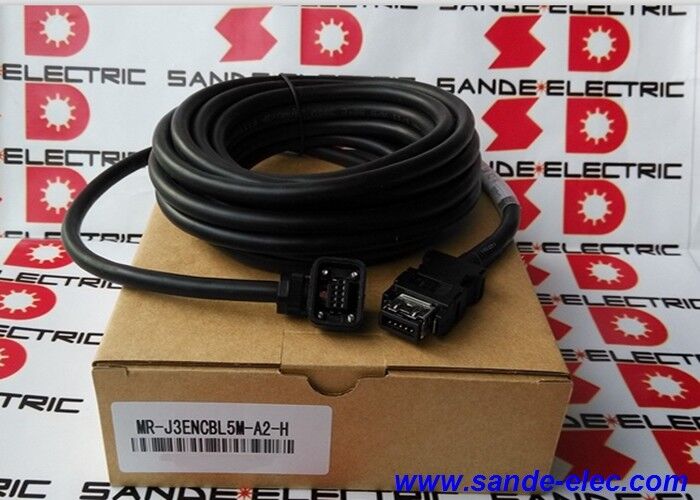

MR-J3ENCBL5M-A2-H. Мицубиши MR-J3 Кодирующий кабель 5м / А2 соединитель / высоко-гибкий / защищенный / RoHS / сервосплавка

Кабель кодера MR-J3

The MR-J3ENCBL5M-A2-H is Mitsubishi Electric's pre-assembled encoder cable connecting the MR-J3 servo amplifier's encoder input to the servo motor's encoder output — the feedback link that enables the MR-J3 to perform closed-loop velocity and position controlБез этого кабеля усилитель не получает данных о положении или скорости от двигателя, что делает невозможным работу серво.

Обозначение "-A2-H" обозначает два важнейших свойства: тип разъема A2 на конце двигателя,и высокогибкая конструкция кабеля (H) для установок, где кабель должен сгибаться во время движения.

Основные характеристики

Коннектор типа A2

Обозначение разъема A2 определяет конкретный интерфейс на стороне двигателя:

Тяжелое, надежное устройство:Коннектор A2 использует механизм положительной блокировки, когда он полностью включен, он блокируется против случайного отключения от вибрации, движения оси или случайного контакта.Это "A2-тип разъединителя обеспечивает тесно, безопасное приспособление" подтверждено в спецификации продукта.

Совместимость двигателя MR-J3:Коннектор A2 соединяется с разъемом кодера на конкретных моделях сервомоторов, совместимых с MR-J3 ∙ формат кодера двигателя определяет, какой тип кабеля (A, A2, B и т.д.) требуется.Всегда подтвердить тип разъема кодера двигателя перед указанием кабеля.

Установка "подключается и играет":MR-J3ENCBL5M-A2-H поставляется с предварительно завершенным соединением на обоих концах - соединителем A2 при моторе, соединителем на стороне усилителя для входа кодера MR-J3 CN2.

Заявления

Двигатели оси станка-инструмента с ЧПУ MR-J3:Сервомоторы на оси питания на станках-инструментах Mitsubishi CNC (серии MELDAS/M70/M700), использующих усилители MR-J3 - стандартный кабель обратной связи кодера для каждой оси обслуживания.

Оси для промышленных роботов MR-J3:Серия Mitsubishi RV-M и связанные с ней промышленные роботы, использующие сервосистемы MR-J3 для управления положением соединительной оси.

Системы сервопозиционирования MR-J3:Сервопозиционирование общего назначения в автоматизированном оборудовании для сборки, инспекции и обработки материалов - любая установка MR-J3 с двигателями-коннекторами кодера A2.

Приложения для динамической сервооси:Сервооси с кодирующими кабелями, направляемыми по кабельному каналу высокогибкая конструкция обрабатывает непрерывное изгибание кабельного кабеля, которое приведет к преждевременному отказу стандартных кабелей.

Частые вопросы

Вопрос 1: В чем разница между MR-J3ENCBL-A2-H (стандартный) и MR-J3ENCBL-A2-L (длинные дистанции или низкие потери)?

В пределах диапазона кабелей-енкодеров MR-J3 Mitsubishi различные коды суффиксов идентифицируют конкретные варианты кабелей.и число против буквы в последнем знаке) из руководства по подключению сервоусилителя MR-J3 Mitsubishi. Каждый суффикс кодирует тип конструкции кабеляВсегда сопоставляйте кабель с конкретной комбинацией усилителя и двигателя, подтвержденной документацией Mitsubishi.

Вопрос 2: Зависит ли тип кабеля кодера (A, A2, B) от двигателя или усилителя?

Тип соединителя на конце двигателя зависит от модели сервомотора. Различные двигатели используют разные форматы соединителей кодера (A, A2, B и т. Д.) в зависимости от их класса размера и типа кодера.Коннектор конца усилителя (CN2) является стандартным для всех вариантов MR-J3ENCBL. Confirm the correct motor-end connector from the motor's nameplate or Mitsubishi's servo motor cable selection guide — using the wrong connector type results in a cable that cannot mate with the motor encoder socket.

Q3: Можно ли использовать MR-J3ENCBL5M-A2-H с усилителями MR-J4?

Кабели кодера MR-J3 специфичны для интерфейса кодера CN2 усилителя MR-J3.Усилитель MR-J4 использует другой интерфейс кодера (специфические разъемы DRIVE-CLiQ или MR-J4)Для установок MR-J4 Mitsubishi указывает соответствующие варианты кодирующих кабелей MR-J4.

Вопрос 4: Какие варианты длины доступны для MR-J3ENCBL-A2-H?

Серия MR-J3ENCBL-A2-H Mitsubishi доступна в нескольких стандартных длинах, включая 2 м, 3 м, 5 м, 10 м, 20 м и более длинные варианты.Выберите длину, соответствующую фактическому расстоянию маршрутизации кабеля от разъема сервоусилителя CN2 до розетки кодера двигателя, с разумным объемом рабочей петли на каждом конце.
