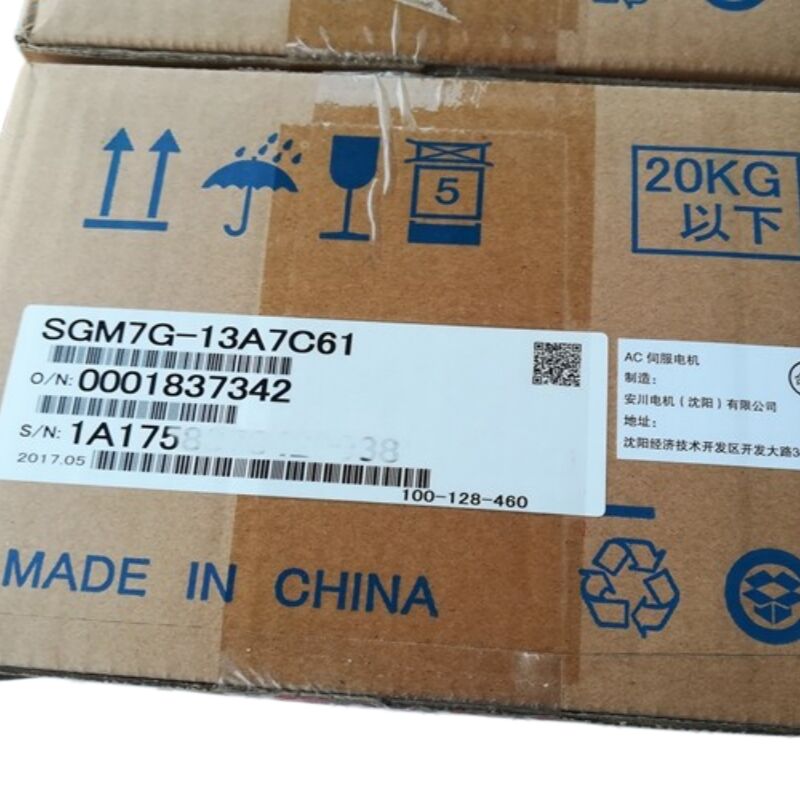

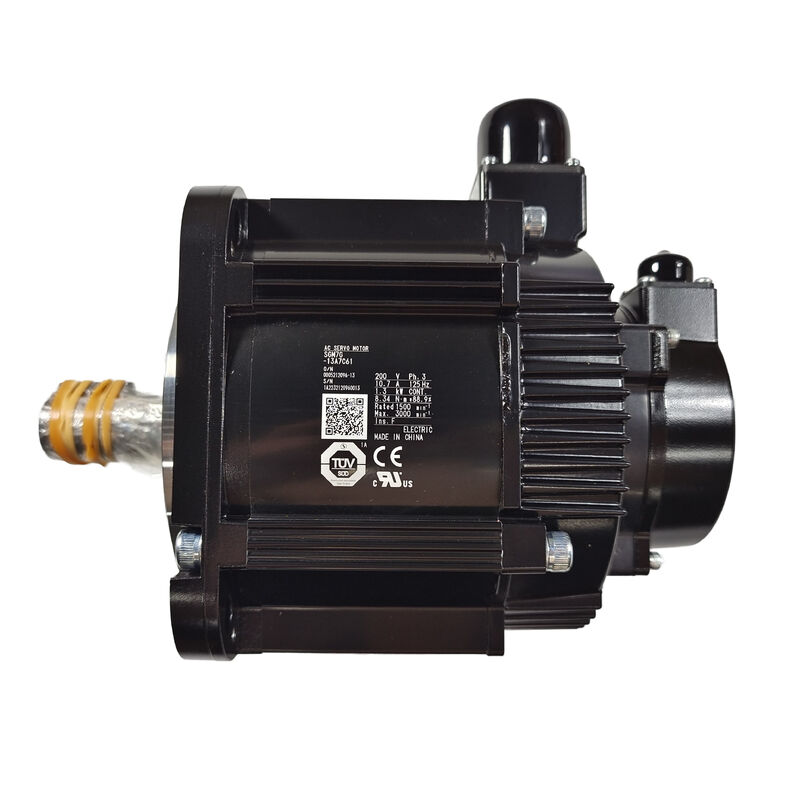

Сервомотор Yaskawa SGM7G-13A7C61 или SGM7G13A7C61 Новый

Яскава SGM7G-13A7C61∙ Сигма-7 средне-инерционный сервомотор мощностью 1,3 кВт ∙ 1500 оборотов в минуту / AC200V / 24-битный абсолют / ключевой вал / дизайн А

SGM7G Средняя инерция, большой крутящий момент в семье Sigma-7

Сервосистема Sigma-7 охватывает несколько семейств двигателей для различных профилей применения.положение с большим крутящим моментом , особенно при более низких номинальных скоростях, таких как 1500 оборотов в минуту.

1500 оборотов в минуту отличает SGM7G от семейств SGM7A и SGM7J, которые работают на стандартных скоростях 3000 оборотов в минуту.Для нагрузок, при которых приводная вала работает с более низкими скоростями , шаровые винты с большим уклоном, большими приложениями по вращающейся оси SGM7G обеспечивает номинальный крутящий момент со скоростью, которая сохраняет механическую трансмиссию простой.Мотор 3000 р/мин при той же нагрузке требует 21:1 соотношение уменьшения; SGM7G может подключаться непосредственно или с минимальным уменьшением.

Основные характеристики

24-битный абсолютный кодер

SGM7G-13A7C61 имеет 24-разрядный серийный абсолютный кодер. Абсолютный кодер хранит положение вала в нелетающей памяти ,для машин, где самонастройка занимает значительное время (большое движение оси, медленный подход к переключателю отсчета) или где самонастройка механически нецелесообразна (вертикальные оси,вращающиеся столы без четкого расположения корня), абсолютный кодер полностью устраняет цикл запуска.

Разрешение 24 битов обеспечивает приблизительно 16,7 миллиона счетов за обороты.000021° на счёт Практическое преимущество заключается в отсутствии ошибки количественного измерения в контроле положения при любой механически соответствующей цели разрешения.

Сценарии применения

Оси вращения станка-инструмента:Машина с большим вращающимся столом использует SGM7G-13A7C61 в качестве двигателя привода стола.Абсолютный кодер позволяет управлению знать положение стола при включении без рутинного настройки.

Ось машины для формования инжекцией:Сцепление или ось выброса пластиковой машины использует SGM7G на 1,3 кВт. Характеристики средней инерции обеспечивают плавное замедление при большей инерции механической нагрузки, типичной для этих машин.

вспомогательная ось промышленного робота:Сервоприводный конвейер или система позиционирования заготовки использует SGM7G-13A7C61, где компактный выходной крутящий момент 1,3 кВт при 1500 р/мин соответствует требованиям механической скорости передачи нагрузки.

Частые вопросы

Вопрос 1: Совместим ли SGM7G-13A7C61 с сервоприводами серии Sigma-7 SGDV или SGDH?

Серия двигателей SGM7G предназначена для семейства сервоприводов Sigma-7 (Σ-7).SGDH является более старым приводом серии Sigma-V и не совместим с интерфейсом 24-битного последовательного абсолютного кодера двигателя SGM7GИспользуйте сервопривод SGDV, указанный для серии SGM7G, при правильной номинальной мощности, чтобы обеспечить правильное соответствие двигателя с приводом.

Вопрос 2: Что означает "последовательность проектирования А" в номере деталя?

Последовательность проектирования А идентифицирует внутренний пересмотр конструкции двигателя.указывает на то, что это первоначально выпущенный дизайн SGM7G-13 в этой комбинации спецификацийДля конечного пользователя нет никакой функциональной разницы по сравнению с более поздними последовательностями проектирования, если специальный пересмотр не требуется сертификацией производителя станка.

Вопрос 3: Можно ли использовать SGM7G-13A7C61 без батареи для абсолютного кодера?

Нет, серия SGM7G использует абсолютный кодер типа батареи, который поддерживает количество хранимых позиций в период отключения.Без заряженной батареи, подключенной к сервоприводу (батарея устанавливается в корпус батареи кабеля обратной связи кодера)Перед первым включением и периодически после этого проверяйте состояние батареи кодера.Низкий сигнал тревоги батареи от сервопривода указывает, что батарея требует замены.

Вопрос 4: Каковы размеры ключа для вала SGM7G-13?

Размеры ключа следуют стандарту JIS B 1301 для диаметра вала двигателя SGM7G-13.Точный диаметр вала и ширина ключевого пути указаны в техническом листе данных серии SGM7G (документ Яскавы KAEP-S800001-41).Прежде чем проектировать механический интерфейс сцепления, подтвердите размеры вала из официального листа данных.

Вопрос 5: Можно ли использовать SGM7G-13A7C61 в установке с висящей нагрузкой?

The SGM7G-13A7C61 does not specify a flange or foot type in the listed configuration — the mechanical mounting and radial load limits are defined by the motor frame's bearing specification in the SGM7G technical manualПревышение радиальной нагрузки (от шкивов, шестерен, колес непосредственно на вале) не должно превышать установленный предельный радиальный нагрузки двигателя на расстоянии от места установки от подшипника.Для определения допустимых значений перегрузки в соответствующем положении нагрузки см. информационный лист серии SGM7G..
