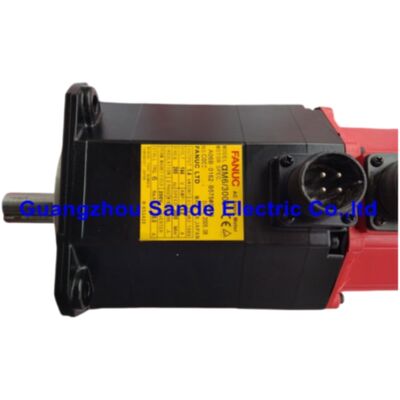

FANUC A06B-0162-B575#0076 — Сервопривод переменного тока Alpha Series αM6/3000, герметичный по стандарту IP67, прямой вал с шпоночным пазом, абсолютный энкодер αA64

Краткий обзор

Номер детали: A06B-0162-B575#0076 (также упоминается как A06B0162B575#0076 или A06B-0162-B575#7076) Модель двигателя: FANUC αM6/3000 Конфигурация: Прямой вал, шпоночный паз, без тормоза, абсолютный энкодер αA64, полная герметизация IP67

FANUC A06B-0162-B575#0076 — это герметичный сервопривод переменного тока серии Alpha (α) от FANUC, модель αM6/3000, обеспечивающий непрерывную мощность 1,4 кВт с номинальным крутящим моментом 6 Нм при скорости до 3000 об/мин. Отличием этого варианта от семейства A06B-0162-B575 является спецификация водонепроницаемости IP67 — заводской пакет усиленной герметизации, который обеспечивает корпусу двигателя и разъемам энкодера стандарт защиты от полного погружения. В сочетании с прямым валом со шпоночным пазом и абсолютным энкодером αA64 эта конфигурация является предпочтительной для применений на подающих осях станков с ЧПУ, где двигатель подвергается воздействию брызг СОЖ, масляного тумана или условий промывки, превышающих возможности стандартного двигателя IP65.

Проверенные характеристики

Почему IP67 имеет значение: за пределами стандартного IP65

Базовый уровень защиты в линейке двигателей FANUC Alpha — это IP65 — полная пыленепроницаемость и защита от струй воды низкого давления с любого направления. Для большинства установок станков с ЧПУ IP65 достаточно. Однако некоторые конфигурации станков создают более агрессивное воздействие жидкостей: горизонтально-фрезерные станки, где СОЖ направляется поперек паллеты и стекает по колонне; токарные станки с ЧПУ с подачей СОЖ через шпиндель и системами подачи СОЖ, создающими туман во всей рабочей зоне; станки, использующие водные синтетические смазочно-охлаждающие жидкости вместо минеральных масел, которые ведут себя иначе, чем обычная СОЖ, и легче проникают через стандартные уплотнения.

Для таких условий FANUC предлагает опцию IP67 для большинства двигателей серии Alpha. IP67 повышает уровень защиты до устойчивости к временному погружению — стандарт IEC определяет это как погружение на глубину 1 метр на 30 минут без вредного проникновения воды. На практике это означает, что корпус двигателя может выдержать кратковременное затопление, полное погружение под брызги со всех сторон и скопление жидкости вокруг крепления двигателя без попадания СОЖ на обмотки статора или внутрь энкодера.

A06B-0162-B575#0076 заказывается у FANUC с заводским применением спецификации IP67. Это не полевая модернизация. Уплотнительные элементы — сальник вала, прокладки корпуса, уплотнения разъемов и водонепроницаемый разъем энкодера — интегрированы при производстве. Стандартный двигатель IP65 не может быть модернизирован до IP67 в полевых условиях; если для применения требуется IP67, этот номер детали (или эквивалентное обозначение суффикса #7076) должен быть указан при заказе или замене.

Расшифровка суффикса #0076 на практике

В системе нумерации суффиксов FANUC Alpha две цифры после символа # несут определенный смысл. Суффикс "0076" на B575 (прямой вал, αA64, без тормоза) кодирует две характеристики:

• "76" указывает на прямой вал со шпоночным пазом и герметизацией IP67
• Сравните с "75" (прямой вал, IP67, без шпоночного паза) и "08" (прямой вал, шпоночный паз, стандартный IP65)

В каталогах запчастей FANUC и базах данных дистрибьюторов этот же двигатель иногда указывается под суффиксом #7076 — префикс "7" в этом альтернативном обозначении также указывает на классификацию IP67. Оба A06B-0162-B575#0076 и A06B-0162-B575#7076 относятся к одному и тому же физическому двигателю. При перекрестной проверке таблиц суффиксов FANUC MLFB оба обозначения будут встречаться в зависимости от версии исходного документа; всегда подтверждайте, проверяя полное описание двигателя по заводской табличке на станке.

Прямой вал со шпоночным пазом: почему #0076 вместо #0075

Родственный вариант #0075 (ГЕРМЕТИЧНЫЙ AM6/3000, ПРЯМОЙ ВАЛ, αA64) имеет такую же герметизацию корпуса IP67, но оснащен гладким прямым валом — без шпоночного паза, проточенного в выходном валу. Выбор между #0075 и #0076 полностью зависит от метода механического соединения на станке.

Используйте #0076 (со шпоночным пазом) при подключении выходного вала двигателя к компоненту с расточенным шпоночным пазом — зубчатому ремню, шестерне или соединительной муфте, которые используют параллельный шпонку для передачи крутящего момента. Шпонка фиксирует вращающийся элемент осевой относительно вала, предотвращая вращение под действием крутящего момента. Это стандартный подход для ременных передач от двигателя к шарико-винтовой передаче и для многих конструкций с прямым соединением, использующих разъемные муфты с расточенными шпоночными пазами.

Используйте #0075 (гладкий) при использовании вала с гладкой расточкой, который зажимается только за счет трения — это часто встречается в высококачественных жестких муфтах без люфта, которые передают крутящий момент исключительно за счет силы зажима, где шпоночный паз мог бы вызвать концентрацию напряжений.

Замена одного на другое — это механическое решение, а не электрическое. Производительность двигателя, подключение усилителя и параметры ЧПУ идентичны для обоих.

αA64 Абсолютный энкодер: 64 000 отсчетов на оборот

αA64 энкодер — это оптический абсолютный энкодер с последовательным выходом, встроенный в заднюю часть корпуса двигателя. Он сообщает положение вала с разрешением 64 000 отсчетов на оборот — достаточно высоким для точной интерполяции, требуемой при контурной обработке на станках с ЧПУ. Энкодер работает в абсолютном режиме: положение станка сохраняется без необходимости выполнения цикла возврата на ноль при каждом включении питания.

Абсолютное сохранение данных зависит от резервной литиевой батареи, расположенной внутри сервоусилителя, а не внутри двигателя. Это важная деталь обслуживания. При установке A06B-0162-B575#0076 в качестве сменного двигателя абсолютное положение, сохраненное в памяти энкодера с резервным питанием от батареи, принадлежит блоку энкодера, снятому со старого двигателя. Энкодер нового двигателя поставляется без данных о положении станка. После установки требуется выполнить возврат на ноль для соответствующей оси, чтобы восстановить абсолютную координату, даже если батарея усилителя находится в хорошем состоянии. После выполнения возврата на ноль усилитель сохраняет абсолютное смещение, и нормальная работа без возврата на ноль возобновляется.

FANUC рекомендует замену батареи через установленные интервалы — обычно каждые два-три года для станков в регулярной эксплуатации — во избежание непреднамеренной потери данных о положении. Соответствующие сигналы тревоги: SV5136 (низкий заряд батареи) и SV5137 (нулевой заряд батареи); SV5136 позволяет провести плановое техническое обслуживание до того, как данные будут скомпрометированы, SV5137 указывает на уже потерянные данные.

Совместимые сервоусилители

A06B-0162-B575#0076 электрически идентичен всем другим двигателям серии B575 αM6/3000. Выбор усилителя следует тем же критериям, что и для любого αM6/3000:

Двигателю требуется канал с номиналом 80 А (обозначение оси M на двухканальных модулях). Назначение каналов усилителя должно соответствовать оригинальной конструкции станка; не используйте канал усилителя с более низким номиналом для двигателя 80 А.

Герметизация разъемов: деталь, делающая IP67 условным

Техническая документация FANUC уточняет один момент: рейтинг IP67 разъема энкодера достигается только при полном и правильном подключении разъема кабеля обратной связи. Неполностью подключенный или поврежденный разъем кабеля не обеспечивает герметизацию IP67 на стыке разъема — режущая жидкость может попасть внутрь энкодера через соединение разъема, даже если сам корпус двигателя герметичен.

Это важно для обслуживания. После любого ремонта или замены двигателя, связанного с отсоединением и повторным подключением кабеля обратной связи энкодера:

1. Разъем должен быть полностью вставлен до щелчка фиксирующего механизма или полного зацепления стопорного кольца.
2. Метод сборки разъема должен соответствовать процедуре подключения кабеля обратной связи FANUC; разъем, собранный в полевых условиях, должен быть изготовлен в соответствии со спецификацией с использованием надлежащих инструментов и правильных компонентов кабеля водонепроницаемого класса.
3. Для силового разъема применяется то же внимание — неполное подключение нарушает герметичность.

На станках, где двигатель регулярно подвергается воздействию СОЖ под высоким давлением или промывке, проверяйте состояние разъемов при каждом плановом техническом обслуживании. СОЖ, обходящая поврежденное уплотнение разъема, попадает в энкодер до того, как появятся какие-либо внешние признаки отказа.

Типичные среды установки и типы станков

Среди установленных станков FANUC Alpha с ЧПУ варианты с герметизацией IP67 (как #0075, так и #0076) чаще всего встречаются в:

• Горизонтально-фрезерных станках (HMC): Двигатели осей, расположенные на колонне и суппорте, находятся непосредственно на пути сточной СОЖ с стружкой; IP67 часто указывается производителями HMC для всех двигателей подающих осей.
• Токарных станках с ЧПУ с приводным инструментом: Двигатели оси Y и оси приводного инструмента расположены близко к рабочей зоне, куда СОЖ подается под высоким давлением.
• Трансферных линиях и специализированных станках: Где циклы промывки очищают зону крепления между деталями и ожидается скопление воды вокруг двигателей осей.
• Шлифовальных станках, использующих водорастворимую шлифовальную жидкость: Высокий объем подачи СОЖ при плоском и цилиндрическом шлифовании создает постоянный туман, который оседает на всех поверхностях в зоне шлифования.

Негерметичные двигатели (IP65) продолжают использоваться в применениях, где воздействие СОЖ умеренное, а телескопический кожух или сильфон удерживают корпус двигателя вне зоны прямого попадания брызг. Выбор IP67 вместо IP65 всегда зависит от конкретного применения; универсальное указание IP67 увеличивает ненужные расходы на установках, где IP65 будет удовлетворительно работать в течение всего срока службы станка.

Сводка вариантов серии A06B-0162-B575

Все варианты: αM6/3000, 1,4 кВт, 6 Нм, 3000 об/мин, 144 В, 200 Гц, 6 А, абсолютный энкодер αA64.

FAQ

В1: В чем разница между A06B-0162-B575#0076 и A06B-0162-B575#0008, и когда следует выбирать каждый из них?

Оба двигателя — это модели αM6/3000 с прямым валом со шпоночным пазом, без тормоза и с абсолютным энкодером αA64 — поэтому их механические и электрические характеристики идентичны. Единственное отличие — уровень герметизации. #0008 имеет стандартную для серии Alpha защиту IP65, которая полностью защищает от проникновения пыли и выдерживает струи воды с любого направления. #0076 повышает этот уровень до IP67, добавляя защиту от временного погружения и более интенсивного воздействия жидкостей. Для большинства закрытых установок станков с ЧПУ, где защитный кожух, листовой металл или телескопическая защита оси удерживают корпус двигателя вдали от прямого попадания СОЖ, #0008 достаточен и является более распространенным вариантом на складе. #0076 указывается там, где двигатель неизбежно подвергается воздействию скопившейся СОЖ, большого количества брызг без адекватной защиты или циклов промывки — как правило, это горизонтально-фрезерные станки, некоторые конфигурации токарных станков с ЧПУ и станки для трансферных линий. Если на заводской табличке станка или в списке запчастей указан #0076, заменяйте на аналогичный; не заменяйте #0008 в применении, где требовался IP67.

В2: Может ли A06B-0162-B575#0076 использоваться в качестве прямой замены для A06B-0162-B575#0075, уже установленного в станке?

Да, физически и электрически. #0075 (прямой вал, без шпоночного паза, IP67) и #0076 (прямой вал, со шпоночным пазом, IP67) — это один и тот же двигатель во всех отношениях, кроме шпоночного паза вала. Замена #0075 на #0076 в станке, где существующая муфта имеет гладкую расточку, не вызовет проблем — паз для шпонки на валу просто останется неиспользованным внутри муфты с гладкой расточкой. Замена #0075 на #0076 в станке, где муфта имеет расточку со шпоночным пазом, требует установки параллельной шпонки в шпоночный паз во время монтажа. Более важным вопросом является обратное: не заменяйте #0076 на #0075 в станке, где муфта полагается на шпонку для передачи крутящего момента, так как гладкий вал не будет сцепляться с расточкой муфты под шпонку.

В3: После замены этого двигателя, нужно ли станку проходить полную процедуру повторного возврата на ноль перед запуском производственных деталей?

При любой замене серводвигателя FANUC с абсолютным энкодером после установки требуется возврат на ноль для соответствующей оси. Причина в том, что энкодер αA64 в сменном двигателе не имеет сохраненного положения станка; данные абсолютного положения принадлежат энкодеру, который был снят со старого двигателя. Даже если батарея сервоусилителя полностью заряжена, она содержит данные о положении, относящиеся к энкодеру предыдущего двигателя — эти данные недействительны для нового двигателя. После установки и включения питания ЧПУ обычно отображает запрос на возврат на точку нуля для соответствующей оси. После установки нулевой точки оси усилитель сохраняет новое абсолютное смещение, и станок готов к нормальной работе. Для многоосевых станков требуется повторный возврат на ноль только для той оси, двигатель которой был заменен; другие оси не затрагиваются.

В4: Станок использует синтетическую водорастворимую СОЖ вместо минерального масла. Остается ли герметизация IP67 адекватной?

Документация FANUC указывает, что рейтинг IP67 применяется к воде и водным жидкостям в соответствии с условиями испытаний стандарта IEC. Однако FANUC также указывает, что синтетические СОЖ — включая безмасляные водные синтетики — могут вести себя иначе, чем чистая вода, и что ни один серводвигатель не гарантирует полную непроницаемость для СОЖ, подаваемой непосредственно и непрерывно. Рекомендуемый подход для станков, использующих агрессивные СОЖ, заключается в обеспечении защиты корпуса двигателя от прямого попадания СОЖ с помощью кожуха или защиты, а также в более частой проверке целостности разъемов. Герметичные двигатели IP67 обеспечивают значительно лучшую устойчивость, чем IP65, в этих условиях, но защита не является безусловной. Кроме того, FANUC предупреждает, что СОЖ, содержащие высокоактивные соединения серы, могут быть особенно агрессивны к уплотнительным материалам; если спецификация жидкости включает высокотемпературные серные добавки, обратитесь к руководству по применению FANUC для конкретного типа жидкости.

В5: Производится ли этот двигатель до сих пор, и какой современный двигатель FANUC является его ближайшим функциональным эквивалентом?

Серия FANUC Alpha (α), включая A06B-0162-B575#0076, снята с производства как текущий продукт FANUC. Она больше не производится новой. Варианты получения: новые старые запасы (NOS) через авторизованные каналы запасных частей или промышленных дистрибьюторов; или полностью восстановленные обменные блоки от специалистов по ремонту серводвигателей. В качестве эквивалента по новой технологии ближайшим современным двигателем FANUC является серия αiF — в частности, линейка αiF 8/3000 или αiF 8/2000 (серия A06B-0227-B***), которая использует современную платформу энкодера αiA и совместима с сервоусилителями серии αi. Однако замена двигателя αiF не является прямой заменой: она требует усилителя серии αi (если он еще не установлен), новых кабелей двигателя и перепараметризации данных станка оси в ЧПУ. Квалифицированный инженер по обслуживанию FANUC или авторизованный интегратор должен выполнять такую межсерийную замену, поскольку неправильные параметры после смены модели двигателя могут привести к нестабильности оси или аварийным сигналам привода.
