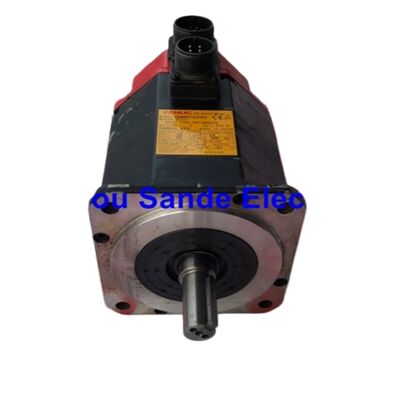

FANUC A06B-0162-B575#0008 — Сервомотор переменного тока серии Alpha (α) αM6/3000, прямой вал с шпоночным пазом, абсолютный пульскодер αA64

Обзор продукта

FANUC A06B-0162-B575#0008 — это трехфазный сервомотор переменного тока FANUC серии Alpha (α), модель αM6/3000 — номинальный крутящий момент 6 Нм при максимальной скорости 3000 об/мин, обеспечивающий непрерывную номинальную выходную мощность 1,4 кВт. Эта конкретная конфигурация сочетает в себе прямой вал со шпоночным пазом (#0008), без тормоза и абсолютный пульскодер αA64 — что делает его предпочтительным выбором для приложений подачи, где требуется надежное сохранение абсолютного положения, а тормоз удержания не указан производителем станка.

A06B-0162-B575#0008 относится к подсерии αM семейства двигателей FANUC Alpha, группе компактных, герметичных серводвигателей, разработанных специально для приводов подачи станков с ЧПУ малого и среднего размера, включая вертикальные обрабатывающие центры, токарные станки с ЧПУ и многоосевые шлифовальные станки.

Проверенные характеристики

Серия αM в контексте

Семейство серводвигателей FANUC Alpha охватывает широкий диапазон номинальных крутящих моментов и скоростей, но в нем подсерия αM занимает особую нишу: двигатели, разработанные для компактной установки на оси станков среднего класса, где низкая инерция и быстрая динамическая реакция важнее пиковой мощности. αM6/3000 находится в нижней части диапазона крутящих моментов αM — выше αM2/3000 и αM2.5/3000 — и часто встречается на осях X, Y и Z вертикальных обрабатывающих центров меньшего размера, токарных станков с ЧПУ с револьверной головкой и прецизионных шлифовальных станков, которые были произведены в период производства поколения Alpha от FANUC.

Обозначение "M" означает следующее: это двигатели со средней инерцией с конструкцией корпуса, оптимизированной для габаритов седел и передних бабок станков. Они имеют такую же герметичную конструкцию и пульскодер αA64, как и более крупные двигатели семейства Alpha, но их меньший размер фланца и меньшая масса облегчают интеграцию в компактные конструкции станков, где двигатель должен устанавливаться непосредственно за опорным подшипником шарико-винтовой передачи.

Конфигурация вала: прямой со шпоночным пазом

B575 базовый номер детали указывает на прямой вал без тормоза. Код модификации #0008 добавляет шпоночный паз к валу — тангенциальный паз для шпонки, обработанный на выходном валу двигателя, который принимает стандартную параллельную шпонку.

Практическое отличие между простым прямым валом и валом со шпонкой заключается в том, как двигатель соединяется с трансмиссией станка. Гладкий вал полагается только на посадку с натягом или зажим; шпоночный паз добавляет положительный механический элемент блокировки, который предотвращает вращение вала при высоких радиальных или крутильных нагрузках. В станках, где двигатель приводит в движение шарико-винтовую передачу через муфту со шпоночными пазами, или где конструкция требует ведущего шкива, удерживаемого шпонкой, вал #0008 является правильной спецификацией. Замена простого вала в этих приложениях рискует проскальзыванием муфты при пиковых нагрузках крутящего момента — проблема в эксплуатации, которая обычно проявляется как ошибка позиционирования оси при тяжелых условиях резания.

Абсолютный пульскодер αA64: 64000 импульсов на оборот

Пульскодер αA64 — это оптический абсолютный энкодер с разрешением 64000 импульсов на оборот. В отличие от инкрементальных энкодеров, которые теряют информацию о положении при отключении питания, αA64 сохраняет абсолютное положение вала при циклах включения/выключения питания, используя литиевую батарею, расположенную внутри сервоусилителя — а не внутри самого двигателя. Энкодер передает данные о положении усилителю по последовательному интерфейсу; при включении ЧПУ считывает сохраненное абсолютное положение и готов к обработке без возврата в исходное положение.

Эта архитектура имеет практическое следствие для обслуживания: батарея энкодера находится в усилителе, а не в двигателе. При замене двигателя или энкодера цепь резервного питания батареи в усилителе управляет сохранением положения независимо. Если батарея разряжена во время замены двигателя, может потребоваться возврат в исходное положение на соответствующей оси перед тем, как станок сможет возобновить полностью автоматическую работу.

Пульскодер αA64 герметично закрыт в заднем корпусе двигателя и не является компонентом, обслуживаемым пользователем. Отказ энкодера — обычно характеризующийся аварийными сигналами SV0447 или SV0448 на ЧПУ FANUC — требует замены блока энкодера или полного ремонта/замены двигателя.

Совместимые сервоусилители

A06B-0162-B575#0008 требует сервоусилитель FANUC с номинальным пиковым током 80 А для канала оси M. Совместимые модули усилителя, подтвержденные для этого двигателя, включают:

Усилители серии α (A06B-6079-xxxx):

• SVM1-80: A06B-6079-H105 — одноосевой
• SVM2-40/80: A06B-6079-H207 — двухосевой (канал оси M)
• SVM2-80/80: A06B-6079-H208 — двухосевой (каналы L и M)

Усилители серии αi (A06B-6096-xxxx):

• SVM1-80i: A06B-6096-H105 — одноосевой
• SVM2-40/80i: A06B-6096-H207 — двухосевой (канал оси M)
• SVM2-80/80i: A06B-6096-H208 — двухосевой (каналы L и M)

Усилители серии SVU (A06B-6089-xxxx):

• SVU1-80: A06B-6089-H105
• SVU2-40/80: A06B-6089-H207 — ось M
• SVU2-80/80: A06B-6089-H208 — оси L и M
• SVU2-12/80: A06B-6089-H209 — ось M
• SVU2-20/80: A06B-6089-H210 — ось M

Выбор усилителя должен соответствовать исходной электрической схеме станка. При поиске сменного двигателя для существующего станка установленный усилитель определяет, какая модель двигателя приемлема — не меняйте номинальный ток или класс крутящего момента двигателя без проверки совместимости усилителя.

Конструктивные особенности серии FANUC Alpha αM

Минимизация пульсаций крутящего момента FANUC разработала геометрию магнитных полюсов двигателя Alpha специально для подавления пульсаций крутящего момента. Плавный, без пульсаций крутящий момент напрямую отражается на качестве чистовой обработки, особенно на контурных траекториях, где скорость оси постоянна, но направление резания постоянно меняется. Сочетание оптимизированной формы полюсов, высокого разрешения пульскодера αA64 и векторного управления током HRV (High Response Vector) от FANUC создает двигатель, который вращается плавно даже на очень низких скоростях — важная характеристика для осей, используемых при нарезании резьбы и в операциях штамповки.

Герметичная конструкция по стандарту IP67 Двигатели серии αM имеют рейтинг IP67 — полностью пыленепроницаемые и способные выдерживать кратковременное погружение в воду. В условиях станков с ЧПУ, где постоянно присутствуют СОЖ, масляный туман и стружка, герметизация IP67 обеспечивает значительную защиту в течение длительных периодов эксплуатации, ожидаемых от этих станков. Герметичные двигатели FANUC Alpha используют уплотнение статора и водонепроницаемые разъемы для предотвращения попадания СОЖ; однако FANUC отмечает в своей документации, что рейтинг IP67 подтвержден для кратковременного погружения и не гарантирует защиту от постоянно направленных брызг СОЖ. Станки, где СОЖ подается непосредственно на корпус двигателя, должны быть рассмотрены в соответствии с конкретными инструкциями по установке двигателя.

Компактная конструкция ротора с высоким крутящим моментом Серия αM использует геометрию ротора, которая обеспечивает относительно высокий крутящий момент для физических размеров двигателя. Меньшие, более легкие двигатели с достаточной плотностью крутящего момента уменьшают движущуюся массу осей станка, что, в свою очередь, снижает требуемую энергию ускорения и замедления и позволяет использовать более жесткие контуры сервоуправления — способствуя сокращению времени цикла и повышению точности контурирования.

Матрица вариантов — серия A06B-0162-B5xx

Все варианты — это один и тот же базовый двигатель αM6/3000: 1,4 кВт, 6 Нм, 3000 об/мин, 144 В, 200 Гц, 6 А.

Типичные применения на станках с ЧПУ

Двигатель αM6/3000 устанавливался на широкий спектр станков с ЧПУ FANUC от японских, европейских и тайваньских производителей. Типичные применения включают:

• Вертикальные обрабатывающие центры (ВЦ): Подача по осям X и Y на станках с размером стола 400–500 мм
• Токарные станки и обрабатывающие центры с ЧПУ: Подающие оси X (поперечный суппорт) и Z (продольный суппорт)
• Круглошлифовальные и плоскошлифовальные станки с ЧПУ: Прецизионные подающие оси, требующие плавного вращения на низких скоростях
• Многоосевые обрабатывающие ячейки: Где стабильная работа сервопривода по нескольким осям критична для точности контурирования

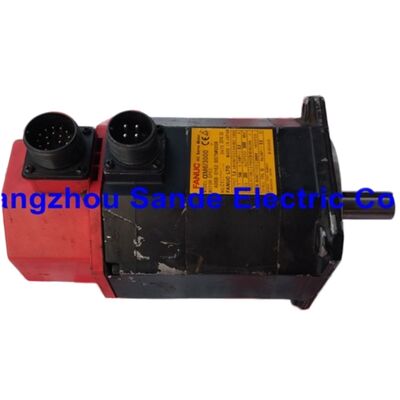

Внешний вид "красной крышки" на конце двигателя с энкодером — характерный для поколения Alpha — делает двигатель визуально узнаваемым на станке, и он часто встречается на станках, произведенных с середины 1990-х до середины 2000-х годов, которые все еще активно работают в производстве.

Часто задаваемые вопросы

В1: В чем разница между A06B-0162-B575#0008 и A06B-0162-B575, и подходят ли они для одного и того же монтажного места?

Единственное отличие между двумя номерами деталей — это шпоночный паз вала. B575 (без модификатора суффикса или с #0000) — это простой прямой вал без шпоночного паза; вариант #0008 имеет шпоночный паз, обработанный на выходном валу. Оба двигателя идентичны механически и электрически во всех других отношениях — одинаковые размеры фланца, одинаковые номинальные характеристики, одинаковый энкодер. Требуется ли шпоночный паз, полностью зависит от используемой на конце станка муфты или шкива. Муфта со шпоночным пазом должна использовать вал #0008; муфта с гладким зажимным отверстием или муфта, которая удерживается только за счет трения, может использовать любой из них. Установка двигателя со шпоночным пазом в муфту с гладким отверстием физически возможна, но механически избыточна — обратное (гладкий вал в шпоночный паз муфты) не передаст крутящий момент надежно под нагрузкой.

В2: Энкодер αA64 указан как абсолютный. Означает ли это, что станку никогда не требуется возврат в исходное положение после включения?

Обычно да — абсолютный пульскодер сохраняет данные о положении вала даже при выключенном питании станка, поэтому ЧПУ считывает сохраненное абсолютное положение при каждом запуске, и ось готова к работе без возврата в исходное положение. Это зависит от того, что батарея энкодера внутри сервоусилителя остается заряженной. Если напряжение батареи падает ниже порога, сохраненные данные о положении теряются, и требуется возврат в исходное положение (или ручной возврат к нулю) на всех осях с резервным питанием от батареи. FANUC рекомендует заменять батарею усилителя по графику — обычно каждые два-три года на станках в регулярном производстве — до появления сигнала низкого заряда батареи. Сигнал представляет собой аварийный сигнал FANUC SV5136 (Низкое напряжение батареи) или SV5137 (Нулевое напряжение батареи) в зависимости от модели ЧПУ; первый является предупреждением, позволяющим запланировать замену батареи, второй означает, что данные уже потеряны.

В3: Можно ли использовать этот двигатель с усилителем серии αi, несмотря на то, что это двигатель поколения Alpha (не-i)?

Да. Абсолютный пульскодер αA64, используемый в A06B-0162-B575#0008, совместим как с усилителями серии α (A06B-6079-xxxx и A06B-6089-xxxx), так и с усилителями серии αi (A06B-6096-xxxx). FANUC разработал усилители серии αi для приема сигналов энкодера и спецификаций питания двигателя предыдущей серии двигателей Alpha, что позволяет модернизировать станки более новыми усилителями без необходимости замены двигателей. Критическим требованием является соответствие номинального тока двигателя усилителя номинальному току двигателя 6 А. При установке двигателя на усилитель αi, который ранее управлял другим двигателем, параметры идентификатора двигателя в ЧПУ должны быть обновлены в соответствии со спецификацией αM6/3000; таблица параметров находится в Руководстве по параметрам серводвигателя/усилителя FANUC (B-65270EN).

В4: Каковы наиболее распространенные виды отказов двигателя A06B-0162-B575#0008 в эксплуатации?

На основе задокументированных записей о ремонте от специалистов по ремонту серводвигателей, наиболее часто сообщаемые условия отказа этого двигателя: отказ подшипника на приводном конце (DE) и/или на противоположном приводном конце (ODE) — обычно проявляется как вибрация, шум или аварийный сигнал оси SV0436 (чрезмерное отклонение скорости) под нагрузкой резания; неисправность энкодера (пульскодера) из-за деградации оптических элементов или коррозии разъема, проявляющаяся как аварийные сигналы SV0447/SV0448; отказ изоляции обмоток после попадания СОЖ через поврежденные уплотнения вала или уплотнения разъемов; и повреждение разъема питания. Замена подшипников — стандартный ремонт; замена блока энкодера более сложна и должна выполняться ремонтной мастерской серводвигателей с соответствующим испытательным оборудованием. Прежде чем признать двигатель неисправным из-за аварийных сигналов энкодера, убедитесь, что кабель и разъем энкодера на стороне усилителя исправны и напряжение батареи достаточно.

В5: Доступен ли этот двигатель новый, или он устарел? Каковы варианты, если новый блок не может быть найден?

Серия FANUC Alpha (α) — в отличие от текущих серий αi и αiS — снята с производства FANUC. Новые блоки A06B-0162-B575#0008 больше не производятся. Доступные варианты поиска: новые-старые запасы (NOS) от дистрибьюторов промышленных запчастей, которые закупили инвентарь до снятия с производства; полностью восстановленные/обменные блоки от специалистов по ремонту серводвигателей, которые восстанавливают двигатели до первоначальных спецификаций с новыми подшипниками, уплотнениями и компонентами энкодера; или кросс-серийная замена на совместимый двигатель серии αi, такой как A06B-0227-B*** (серия αiF 8/3000), которая требует проверки совместимости усилителя и может потребовать обновления параметров станка. Любая замена другого типа двигателя требует квалифицированного инженера FANUC или авторизованного поставщика услуг для перепараметризации оси — идентификатор двигателя, пределы тока и параметры усиления сервопривода должны быть обновлены в соответствии со спецификацией заменяемого двигателя.
