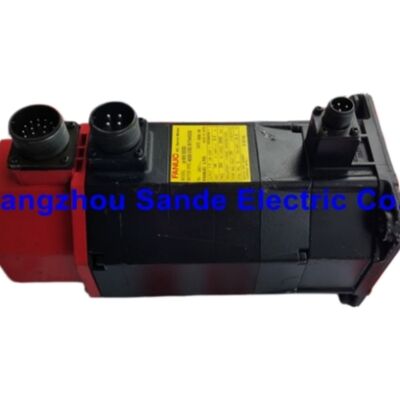

FANUC A06B-0162-B175#0006 — Серводвигатель переменного тока серии Alpha αM6/3000 с коническим валом, тормозом, абсолютным пульс-кодером αA64, открытыми выводами

Краткое справочное руководство

Номер детали: A06B-0162-B175#0006 (также упоминается как A06B0162B175#0006)

Модель двигателя: FANUC αM6/3000 — Серия Alpha, подсемейство M

Ключевая конфигурация: Конический вал · Стояночный тормоз 24 В постоянного тока · Абсолютный энкодер αA64 · Кабельное окончание открытыми выводами

Обзор продукта

FANUC A06B-0162-B175#0006 — это серводвигатель переменного тока мощностью 1,4 кВт из первого поколения серии Alpha (α) от FANUC, в частности, подсерии αM — компактной группы среднего размера, разработанной для применения в подающих осях станков с ЧПУ. По своей сути, это корпус двигателя αM6/3000, оснащенный тремя функциями, которые в совокупности определяют полный номер детали: конический выходной вал, электромеханически отключаемый стояночный тормоз 24 В постоянного тока и заводская кабельная конфигурация с использованием открытые выводы (голые концы проводов без предварительно установленного формованного разъема). Последняя деталь отличает #0006 от идентичных вариантов B175 и делает этот двигатель предпочтительным выбором при сборке оборудования OEM-производителями и при установке заказных кабельных жгутов, где интегратор подключает проводку непосредственно к своим корпусам разъемов или распределительным коробкам.

Этот двигатель является устоявшимся компонентом экосистемы подающих осей FANUC Alpha, полностью совместим с сервоусилителями серий Alpha SVM и SVU и широко используется в обрабатывающих центрах с ЧПУ, токарных центрах и приводах общего назначения. Как и все двигатели αM6/3000, он работает на номинальной скорости 3000 об/мин с номинальным крутящим моментом 6 Нм и возвращает данные абсолютного положения энкодера через пульс-кодер αA64 с разрешением 64 000 отсчетов на оборот.

Проверенные характеристики

Конический вал: замысел конструкции и практические последствия

Платформа двигателя αM6/3000 была разработана с коническим валом в качестве стандартной конфигурации выходного вала. Это не альтернативный вариант, добавленный позже — конус является предполагаемым интерфейсом соединения для этого семейства двигателей. Собственная техническая документация FANUC рекомендует конический вал везде, где это позволяют конструкция станка и сроки поставки, и причина проста: правильно установленное коническое соединение обеспечивает самоцентрирующееся соединение без люфта, которое распределяет нагрузку на большую площадь контакта, чем параллельный вал с шпонкой, и его можно надежно снять и установить повторно без механических повреждений вала или посадочного отверстия муфты.

На оси подачи станка эти свойства имеют значение. Соединение между серводвигателем и шарико-винтовой передачей — будь то через гибкую муфту, жесткую муфту или шкив ремня ГРМ — должно поддерживать постоянное выравнивание и передавать крутящий момент без проскальзывания или износа. Конические соединения, после правильной затяжки с соответствующим установочным моментом, не проскальзывают. Снятие происходит чисто и не нарушает чистоту поверхности вала, как это иногда бывает при запрессовке или выбивании прямого соединения.

Для A06B-0162-B175#0006 конкретно размеры конуса соответствуют стандарту FANUC для рамы αM6. Любая заменяемая муфта, шкив или шестерня должны точно соответствовать этой спецификации конуса — не деталь с параллельным отверстием и адаптером, а компонент с коническим отверстием правильных размеров, изготовленный для этого семейства двигателей.

Стояночный тормоз: как он работает и когда он важен

Тормоз, установленный на A06B-0162-B175#0006, представляет собой пружинный, электромеханически отключаемый стояночный тормоз, питающийся от 24 В постоянного тока. Понимание логики работы имеет решающее значение как для установки, так и для устранения неполадок: тормоз включен при отсутствии питания 24 В (сила пружины зажимает ротор) и отключен при подаче 24 В (электромагнит преодолевает пружину). Эта безопасная конструкция означает, что при потере питания — запланированной или незапланированной — тормоз автоматически включается. На вертикальной оси это предотвращает падение приводимой нагрузки под действием силы тяжести, когда сервопривод обесточен или находится в состоянии аварийной остановки.

Стандартный тормоз на двигателях серии B175 рассчитан на удерживающий момент 2 Нм — статическую силу удержания, а не тормоз динамического останова. Его назначение — удерживать положение оси при выключенном приводе, а не замедлять вращающуюся нагрузку. Использование его в качестве динамического тормоза приведет к быстрому износу фрикционных поверхностей и преждевременному отказу тормоза. При правильном применении привод сначала замедляет двигатель под действием управляемой мощности сервопривода; тормоз включается только после остановки оси.

Время отключения тормоза имеет значение при вводе в эксплуатацию. Питание 24 В на тормоз должно быть подано (и проверено) до того, как сервопривод попытается переместить ось. Распространенной ошибкой при вводе в эксплуатацию является недостаточная мощность источника питания 24 В или чрезмерное сопротивление кабеля к катушке тормоза, что приводит к более слабому, чем указано, магнитному полю, неполному отключению и периодическому заеданию или нагреву тормозного узла. На входе катушки тормоза в шкафу силовой электроники всегда должен быть установлен демпфер (диод или RC-цепь) для подавления всплеска напряжения, генерируемого при отключении питания.

Открытые выводы: что означает суффикс #0006 на практике

Суффикс #0006 на этом двигателе означает открытые выводы — силовой кабель, кабель обратной связи и кабель тормоза выходят из корпуса двигателя с голыми концами проводов. Никакого формованного корпуса разъема, никакой предварительно собранной вилки, никакой задней крышки. Кабели просто заканчиваются зачищенными проводниками, готовыми к подключению интегратором.

Это намеренный выбор при заказе, а не мера по снижению затрат. Открытые выводы указываются в ситуациях, когда:

• OEM-производитель станка собирает собственный кабельный жгут со стандартизированными внутренними типами разъемов, отличающимися от стандартных круглых разъемов FANUC
• Двигатель устанавливается в кабельную цепь или канал, где предварительно собранный разъем в любом случае не пройдет через канал без снятия
• Установка использует проводку на клеммных колодках внутри корпуса, что делает прямое подключение проводов более аккуратным, чем добавление ответного разъема
• Сборка кабеля выполняется специализированным поставщиком кабелей, который выполняет окончание в соответствии со своими стандартами качества и спецификациями

Для конечных пользователей, приобретающих этот двигатель в качестве прямой замены, требование открытых выводов должно быть понято до заказа. Если станок в полевых условиях имеет кабели с формованными стандартными разъемами FANUC, двигатель #0006 нельзя подключить напрямую — либо существующие машинные кабели должны быть переподключены, либо должен быть заказан соответствующий вариант с разъемом (обычно без суффикса или #0000). Замена двигателя с открытыми выводами без учета этого приведет к невозможности подключения станка к замене до завершения дополнительных кабельных работ.

αA64 Абсолютный пульс-кодер: архитектура энкодера и резервное питание от батареи

A06B-0162-B175#0006 использует серийный абсолютный пульс-кодер αA64, оптический энкодер, интегрированный в заднюю крышку двигателя. Его разрешение 64 000 отсчетов на оборот передает высокоточные данные о положении сервоусилителю через последовательный канал связи, а не через параллельные квадратурные линии A/B/Z, используемые в более старых технологиях энкодеров.

Сохранение положения в абсолютном режиме зависит от резервной литиевой батареи, расположенной в сервоусилителе, а не в корпусе двигателя. Это важная деталь обслуживания. Батарея поддерживает многооборотный счетчик положения, пока станок обесточен; при восстановлении питания ЧПУ может считать абсолютное положение оси без необходимости выполнения повторного возврата в исходное положение. Однако, если батарея выходит из строя или полностью разряжается, данные положения теряются, и перед возобновлением нормальной работы станка необходимо выполнить полный возврат в исходное положение.

Коды ошибок FANUC SV5136 (низкое напряжение батареи) и SV5137 (нулевое напряжение батареи / потеря данных положения) являются диагностическими индикаторами этого состояния. SV5136 предоставляет период предварительного предупреждения — данные положения все еще не повреждены, но замену батареи следует запланировать незамедлительно. SV5137 означает, что данные потеряны; после замены батареи обязателен полный цикл возврата в исходное положение. Плановая замена батареи через регулярные интервалы обслуживания (обычно каждые два-три года при нормальной производственной эксплуатации) предотвращает незапланированные простои из-за потери батареи энкодера.

Совместимые сервоусилители

A06B-0162-B175#0006 механически и электрически взаимозаменяем со всеми другими вариантами A06B-0162-B*** для выбора усилителя. Модель двигателя — αM6/3000, требующая канала сервоусилителя с номинальным током 80 А.

На двухосевых модулях αM6/3000 должен занимать канал оси M (номинал 80 А). Канал L на SVM2-40/80 рассчитан только на 40 А и не может управлять этим двигателем.

Таблица вариантов A06B-0162-B175

Все перечисленные варианты: αM6/3000, 1,4 кВт, 6 Нм, 3000 об/мин, 144 В, 200 Гц, 6 А.

Часто задаваемые вопросы

В1: В чем практическая разница между A06B-0162-B175#0006 и A06B-0162-B175 без суффикса, и имеет ли это значение для замены в полевых условиях?

Единственная разница — это кабельное окончание. Базовый A06B-0162-B175 (без суффикса) поставляется со стандартным формованным разъемом FANUC на силовом кабеле и кабеле тормоза, что позволяет прямое подключение к существующей проводке станка. Вариант #0006 поставляется с теми же кабелями, оконченными как голые открытые выводы — зачищенные концы проводов без установленного корпуса разъема. Корпус двигателя, обмотки, конический вал, тормоз и энкодер αA64 физически идентичны. В сценарии замены в полевых условиях это различие критично: если станок использует стандартные разъемы FANUC, а сменный двигатель имеет открытые выводы, перед подключением двигателя потребуются дополнительные работы по проводке. Если сменный двигатель имеет разъем, а станок изначально был подключен к открытым выводам, разъем на двигателе может не соответствовать установке в полевых условиях. Всегда проверяйте тип кабельного окончания в соответствии со схемой подключения станка перед заказом; заказ неправильного окончания приведет к простоям, которых можно было бы избежать.

В2: Вертикальная ось станка использует этот двигатель — какие проверки необходимы после замены, чтобы убедиться в правильной работе тормоза?

После установки сменного двигателя и перед выпуском оси для нормального производства следует провести три проверки тормозной системы. Во-первых, убедитесь, что напряжение питания 24 В постоянного тока на катушке тормоза соответствует требуемому значению, а целостность проводки в новом окончании открытых выводов не нарушена — любая ошибка соединения в открытых выводах приведет к неправильному отключению тормоза. Во-вторых, при включенном сервоприводе и удержании оси приводом отключите питание 24 В и убедитесь, что ось не смещается под нагрузкой вертикальной каретки — это подтверждает, что тормоз удерживает. В-третьих, при включенном приводе и включенном питании 24 В тормоза (тормоз отключен) убедитесь, что ось движется свободно, без заеданий или аномального сопротивления — это подтверждает, что тормоз полностью отключен и не трется о ротор. Частичное отключение из-за недостаточного напряжения питания 24 В или высокого сопротивления в проводке катушки тормоза является распространенной проблемой после установки, которая проявляется как ошибка слежения оси или повышенная температура двигателя во время нормальной работы.

В3: После замены этого двигателя ЧПУ отображает ошибку пульс-кодера и не позволяет выполнить возврат в исходное положение. Что, скорее всего, вызвало это и как это решается?

Наиболее распространенная причина заключается в том, что абсолютные данные положения были потеряны из энкодера αA64 во время замены. Это происходит, когда сменный двигатель подключается без заряженной батареи в сервоусилителе, или когда батарея усилителя уже была близка к концу срока службы, а прерывание питания во время замены двигателя завершило разрядку. Без памяти с резервным питанием от батареи новый энкодер не имеет сохраненных данных положения, и ЧПУ обнаруживает это как неисправность пульс-кодера — обычно ошибку SV5137 или эквивалентную. Решение простое: убедитесь, что батарея усилителя заменена на новую, выполните цикл питания, чтобы новая батарея стабилизировалась, затем выполните полный возврат в исходное положение (возврат к нулевой точке) для соответствующей оси. После установления исходного положения ЧПУ сохраняет абсолютный смещение для нового энкодера, и ось будет работать нормально при последующих включениях питания без необходимости повторного возврата в исходное положение. Если появляется ошибка SV5136 (низкое напряжение батареи), а не SV5137, данные положения, вероятно, все еще не повреждены — замените батарею незамедлительно, и возврат в исходное положение может не потребоваться.

В4: Соответствует ли конический вал этого двигателя спецификации конических валов, используемых на прямовальных вариантах αM6 с коническим адаптером, и можно ли взаимозаменять муфты?

Нет. Конический вал на A06B-0162-B175 является неотъемлемой частью, обработанной на выходном валу двигателя — геометрия конуса встроена в сам вал. Варианты с прямым валом (серии B575, B775) не имеют этого конуса и не могут быть оснащены адаптером для создания эквивалентного конического интерфейса. И наоборот, муфта, шкив или шестерня с коническим отверстием, обработанным по спецификации конуса αM6, подойдут только к вариантам двигателя с коническим валом. Если станок был спроектирован на основе конфигурации с коническим валом, прямой вал сменного двигателя не может быть использован без замены также и компонента муфты с механической стороны. При поиске замены всегда сопоставляйте тип вала, а также номер модели двигателя. Конический вал в семействе αM6 также имеет определенное обозначение шпоночного или безшпоночного соединения в зависимости от варианта двигателя; для B175 конический вал является стандартной версией без отдельного шпоночного паза.

В5: Этот двигатель указан как снятый с производства. Какие варианты доступны для современной замены, и является ли кросс-серийная замена простой?

Серия FANUC Alpha, включая A06B-0162-B175#0006, снята с производства как текущий производственный продукт. Однако остаются два реалистичных пути закупки. Первый — это поиск NOS (new-old-stock, новые из старых запасов) или профессионально восстановленных единиц через специализированных поставщиков запчастей FANUC и ремонтных предприятий серводвигателей — это замена "один в один", которая не требует изменений в станке, усилителе или параметрах ЧПУ. Второй — это модернизация до текущей серии FANUC αi, где функционально эквивалентный класс будет найден в αiF 8/3000 или аналогичных двигателях семейства αiF с коническим валом и опцией тормоза. Замена двигателя серии αi не является "plug-and-play": она требует сервоусилителя серии αi (если он еще не установлен), кабелей обратной связи нового поколения, обновленных параметров ЧПУ для нового идентификатора двигателя и подтверждения того, что размеры конического вала и напряжение тормоза соответствуют механической и электрической конструкции станка. Для станков с длительным оставшимся сроком службы, где основным фактором является доступность запчастей, полная модернизация привода до платформы αi имеет смысл как запланированный проект. Для станков, приближающихся к концу срока службы, или где нарушение модернизации до αi не оправдано, восстановленная замена "один в один" остается наиболее практичным вариантом.
