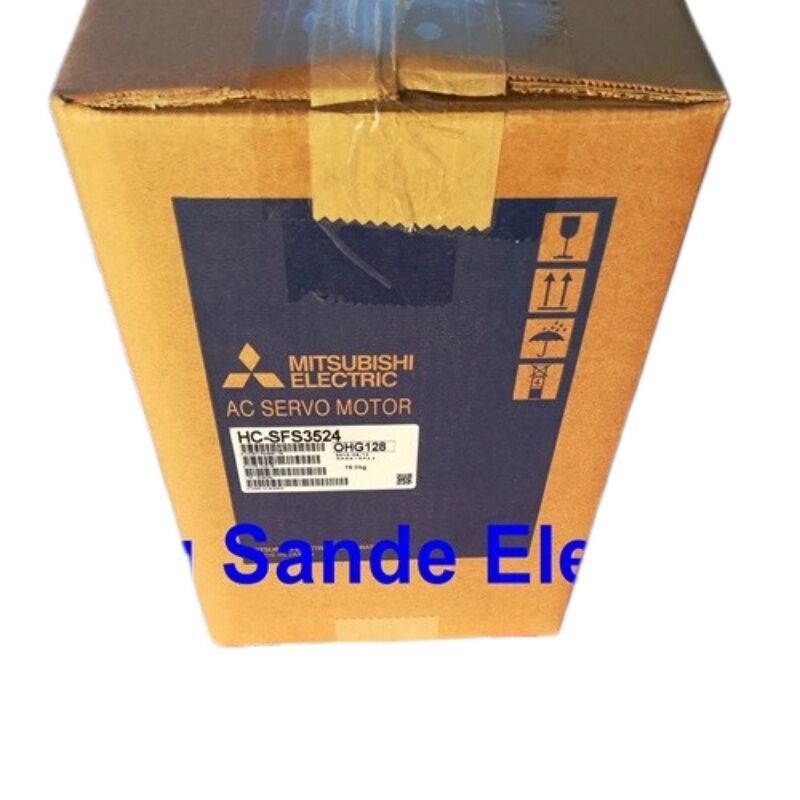

Mitsubishi HC-SFS3524 (HCSFS3524) — Серводвигатель переменного тока MELSERVO J2S мощностью 3,5 кВт, класс 400 В, прямой вал, IP65

Идентификация детали

Номер детали: HC-SFS3524 (HCSFS3524)

Серия: Mitsubishi MELSERVO-J2S — Серия HC-SFS

Классификация: Бесколлекторный серводвигатель переменного тока средней инерционности, средней мощности

Класс напряжения: 400 В (отличает от эквивалентного двигателя HC-SFS352 на 200 В)

Серводвигатель другого класса

Большинство серводвигателей в промышленной автоматизации работают в диапазоне до киловатта — компактные устройства, приводящие в движение шариковые винты, позиционирующие столы и поворотные индексы с относительно скромными требованиями к крутящему моменту. Mitsubishi HC-SFS3524 — это не такой двигатель. При непрерывной выходной мощности 3,5 кВт и номинальном крутящем моменте 16,7 Нм, это серводвигатель машиностроительного класса, предназначенный для осей, которые несут реальные нагрузки: тяжелые суппорты фрезерных шпинделей, большие поворотные столы для зажима заготовок, многопаллетные транспортные системы и оси гибочных прессов, где важны как точность позиционирования, так и устойчивая выходная мощность крутящего момента.

Серия HC-SFS занимает определенное и продуманное место в линейке Mitsubishi MELSERVO J2S. В то время как серии HC-KFS и HC-MFS оптимизированы для приложений с очень низкой и низкой инерционностью при быстром циклировании от точки до точки, HC-SFS представляет собой конструкцию средней инерционности — настроенную на стабильность и плавную устойчивую подачу крутящего момента при переменной нагрузке, а не на максимальную реакцию ускорения при минимальной инерционности. Для приложений, где соотношение инерционности нагрузки к инерционности двигателя естественно выше, конструкция ротора серии SFS обеспечивает лучшую стабильность замкнутого контура и более тихую работу, чем двигатель с низкой инерционностью, борющийся с высокой инерционностью нагрузки.

Цифра "24" в номере детали указывает на вариант класса питания 400 В — электрически эквивалентный аналог HC-SFS352, который работает от сети 200 В переменного тока. Все в этих двух двигателях механически и магнитно идентично; номинальный крутящий момент, диапазон скоростей, энкодер, размер фланца и степень защиты одинаковы. Версия на 400 В просто потребляет вдвое меньший ток (8,6 А против 17 А номинального) при удвоенном напряжении питания — практическое соображение для установок, где трехфазная инфраструктура на 400 В является стандартом, особенно на европейских и азиатских промышленных предприятиях.

Технические характеристики

Соотношение крутящего момента и скорости: что означают цифры на практике

Номинальный крутящий момент 16,7 Нм — это то, что двигатель выдает непрерывно — устойчивая мощность, которую он может поддерживать в течение полного производственного цикла без тепловой перегрузки. Максимальный мгновенный крутящий момент 50,1 Нм — это пиковое значение, которое двигатель может развить в течение коротких периодов времени: всплески ускорения при запуске оси, замедление до позиции и кратковременные перегрузки при входе в зону резания.

Соотношение этих двух показателей — примерно 3:1 — характерно для конструкции серии HC-SFS. Это означает, что для любого перемещения с разумным рабочим циклом двигатель может ускоряться почти в три раза больше своего номинального непрерывного крутящего момента, сокращая время от покоя до рабочей подачи и обратно до покоя. Практический результат — быстрое оседание оси без необходимости использования двигателя с более низкой инерционностью, который пожертвовал бы стабильностью работы.

При номинальной скорости 2000 об/мин этот двигатель оптимизирован для прямого соединения с шариковыми винтами и редукторами, а не для высокоскоростных применений шпинделя. Типичная установка может включать HC-SFS3524 напрямую к шариковому винту с шагом 10 мм или 20 мм: при 2000 об/мин они обеспечивают линейную скорость перемещения 20 м/мин и 40 м/мин соответственно — что находится в пределах диапазона быстрой подачи станков среднего формата.

Класс 400 В — Практические последствия

Выбор между HC-SFS3524 (400 В) и HC-SFS352 (200 В) не является вопросом производительности — оба обеспечивают идентичную механическую выходную мощность. Это вопрос инфраструктуры.

Трехфазное питание 400 В является стандартным напряжением в сети в ЕС, большей части Азии и многих современных промышленных предприятиях в других регионах. Работа сервоприводов мощностью 3,5 кВт от сети 400 В вместо 200 В означает, что ток питания при полной нагрузке примерно вдвое меньше, что позволяет использовать меньшие сечения кабелей в силовом кабеле двигателя и снижает резистивные потери в длинных кабельных трассах между шкафом управления и осью станка. В многоосевых станках, где одновременно работают несколько двигателей HC-SFS3524, совокупная выгода от уменьшения сечения кабеля становится значительной.

Соответствующий сервоусилитель 400 В — MR-J2S-350A4 (интерфейс общего назначения) или MR-J2S-350B4 (интерфейс шины SSCNET) — питается от той же трехфазной сети 400 В, что делает всю цепочку привода совместимой с энергетической инфраструктурой предприятия без необходимости использования понижающих трансформаторов.

Совместимые сервоусилители

Все четыре варианта усилителя рассчитаны на 3,5 кВт при классе 400 В. Вариант B4 с шиной SSCNET является стандартным выбором для станков, работающих с контроллером движения серии Q или A от Mitsubishi, где все сервооси обмениваются данными по высокоскоростной оптоволоконной сети SSCNET вместо отдельных импульсных кабелей. Универсальный вариант A4 принимает импульсные или аналоговые команды скорости/крутящего момента и подходит для автономных конфигураций или конфигураций с контроллерами, не относящимися к Mitsubishi.

Где применяется этот двигатель

Основные оси обрабатывающих центров с ЧПУ. HC-SFS3524 находится в классе крутящего момента и скорости, соответствующем осям X/Y/Z вертикальных обрабатывающих центров среднего и большого размера — станков с размерами стола от 400 мм × 800 мм и выше, где инерционность привода оси не является незначительной, а непрерывный крутящий момент при нагрузке резания так же важен, как и скорость быстрой подачи.

Оси паллет и поворотные оси горизонтальных обрабатывающих центров. Индексирование паллет, приводы четвертой оси типа "тумба" и оси позиционирования больших поворотных столов требуют устойчивого крутящего момента и точного оседания в индексированных положениях. Конструкция SFS со средней инерционностью обеспечивает стабильность нагрузки, необходимую этим осям, а 17-разрядный абсолютный энкодер означает отсутствие необходимости в цикле возврата к нулю после каждой передачи паллеты или запуска смены.

Приводы задних упоров гибочных и листогибочных прессов. Оси заднего упора должны точно позиционировать тяжелые упоры относительно хода формовки, затем отходить и перепозиционироваться между изгибами. Сочетание 16,7 Нм непрерывного крутящего момента и прочного фланца 176 мм обеспечивает механическую основу для такого рода работ.

Суставы промышленных роботов и оси порталов. Высоконагруженные суставы запястья и плеча робота, а также портальные транспортные системы, перемещающие тяжелые заготовки между станциями обработки, хорошо вписываются в диапазон крутящего момента HC-SFS3524. Класс питания 400 В является стандартом в робототехнике.

Транспортные машины и многопозиционные индексирующие линии. Транспортные машины с механизмами шагового или поворотного индексирования используют оси, которые должны многократно ускоряться и замедляться при перемещении тяжелых приспособлений в течение производственной смены. Термостойкость серии SFS при устойчивой работе делает ее практичным выбором для этого класса работ.

Абсолютный энкодер: нет возврата к нулю, каждый старт

17-разрядный абсолютный энкодер, встроенный в HC-SFS3524, сохраняет данные о положении при отключении питания благодаря резервному питанию от батареи в усилителе MR-J2S-350A4/B4. Когда станок перезапускается — после перерыва в смене, планового обслуживания или внезапного отключения питания — каждая сервоось немедленно знает свое положение. Контроллеру не нужно выполнять последовательности возврата к эталонной точке перед возобновлением автоматической работы станка.

Для оси мощностью 3,5 кВт на обрабатывающем центре или транспортной линии это не незначительное удобство. Цикл возврата к эталонной точке на большой оси может занять от 30 до 90 секунд в зависимости от хода оси и скорости поиска. Умножьте это на все оси многоосевого станка, и время, сэкономленное при каждом запуске — или при каждом восстановлении питания в течение смены — быстро накапливается за недели и месяцы производства.

Абсолютное положение поддерживается стандартной литиевой батареей 3,6 В в усилителе. Mitsubishi рекомендует заменять батарею примерно каждые три года, чтобы предотвратить падение напряжения ниже порога удержания. Усилитель выдаст сигнал тревоги о низком заряде батареи до достижения критической точки, предоставляя предварительное уведомление о запланированной замене.

Семейство HC-SFS35: Справочник по вариантам

Все варианты имеют одинаковые характеристики крутящего момента, скорости, энкодера и фланца. Структура суффикса следует последовательному шаблону: "24" указывает на класс 400 В; "B" указывает на электромагнитный тормоз; "K" указывает на шпоночный вал.

Обращение, установка и хранение

Соединение с нагрузкой. HC-SFS3524 использует прямой вал без шпоночного паза. Соединение с шариковым винтом или редуктором требует использования муфты вала фрикционного типа, а не шпоночного соединения. Биение на интерфейсе муфты должно быть проверено перед окончательной затяжкой — руководство по установке Mitsubishi для серии SFS указывает, что биение вала шарикового винта на муфте двигателя должно быть в пределах 0,01 мм или менее, чтобы предотвратить периодическую радиальную нагрузку на передний подшипник двигателя.

Ориентация монтажа. Двигатель может монтироваться в любом положении. Когда конец вала направлен вверх, руководство по эксплуатации Mitsubishi рекомендует предусмотреть уплотнение или барьер, чтобы предотвратить стекание масла или смазочно-охлаждающей жидкости по валу и через масляное уплотнение в корпус подшипника со временем.

Прокладка кабелей. Проложите силовой кабель двигателя и кабель энкодера с нисходящей петлей перед разъемами. Это предотвращает попадание жидкости в корпус разъема за счет капиллярного действия вдоль оболочки кабеля. Рейтинг IP65 зависит от правильного соединения разъемов, а не только от корпуса двигателя.

Хранение. Новые блоки, хранящиеся в качестве запасных частей для обслуживания, должны храниться в помещении при температуре от −15°C до +70°C, вдали от риска конденсации. Вал двигателя следует вручную вращать на несколько оборотов каждые три-шесть месяцев во время длительного хранения для поддержания распределения смазки в подшипниках. Блоки, хранившиеся более двух лет, должны пройти проверку сигнала энкодера перед установкой.

Часто задаваемые вопросы

В1: В чем разница между HC-SFS3524 и HC-SFS352, и можно ли их использовать взаимозаменяемо в одном станке?

HC-SFS3524 и HC-SFS352 — это механически и магнитно идентичные двигатели — одинаковая выходная мощность 3,5 кВт, одинаковый номинальный крутящий момент 16,7 Нм, одинаковая номинальная скорость 2000 об/мин, одинаковый 17-разрядный энкодер, одинаковый фланец 176 × 176 мм, одинаковый рейтинг IP65. Единственное существенное отличие — это класс напряжения питания: HC-SFS352 работает от сети класса 200 В переменного тока, в то время как HC-SFS3524 рассчитан на класс 400 В переменного тока (трехфазное напряжение 380–480 В). Они не взаимозаменяемы без замены сервоусилителя, соответствующего новому классу напряжения питания. HC-SFS3524 в паре с усилителем MR-J2S-350A класса 200 В работать не будет — усилитель также должен быть вариантом класса 400 В (MR-J2S-350A4 или эквивалент). На станках, специально подключенных к одному классу напряжения, переключение между двумя двигателями требует проверки того, что вся система привода — усилитель, источник питания и кабели — соответствует номинальному напряжению нового двигателя.

В2: Какие сервоусилители Mitsubishi совместимы с HC-SFS3524, и требует ли вариант с шиной SSCNET других параметров настройки двигателя?

HC-SFS3524 совместим со всеми вариантами класса 400 В семейства усилителей MR-J2S-350: MR-J2S-350A4 (интерфейс общего назначения аналоговый/импульсный), MR-J2S-350B4 (SSCNET), MR-J2S-350CP4 (встроенное позиционирование) и MR-J2S-350CL4 (полностью замкнутый контур). Для варианта с шиной SSCNET B4 двигатель автоматически идентифицируется усилителем через связь с энкодером во время инициализации, когда подтвержден правильный параметр типа двигателя (параметр № 0). Настройки усиления сервопривода, коэффициенты электронного редуктора и параметры абсолютного положения настраиваются одинаково независимо от того, является ли интерфейс привода импульсным (A4) или SSCNET (B4). Ключевым этапом ввода в эксплуатацию, общим для обоих, является выполнение инициализации параметров сервопривода после первоначального подключения, а затем проверка счетчика абсолютного положения после установки эталонной нулевой позиции на оси.

В3: Двигатель HC-SFS3524 имеет прямой вал без шпоночного паза. Какую муфту следует использовать для привода шарикового винта, и что произойдет, если использовать жесткую муфту?

Собственное руководство Mitsubishi по серии HC-SFS явно предостерегает от использования жесткой муфты между валом двигателя и шариковым винтом. Жесткая муфта передает любое несоосность — осевую, радиальную или угловую — непосредственно как периодическую нагрузку на передний подшипник двигателя и опорный подшипник шарикового винта. Даже небольшое несоосность, невидимое глазу при установке, может значительно сократить срок службы подшипников и вызвать периодическую пульсацию сигнала энкодера, которая проявляется как шум скорости в контуре сервопривода. Правильным решением является гибкая муфта, которая компенсирует небольшие несоосности, передавая крутящий момент без люфта. Обычно используются муфты типа "челюстные", "дисковые" или "гармошка". Если по причинам жесткости в конкретном применении необходимо использовать жесткую муфту, Mitsubishi требует, чтобы биение вала шарикового винта на интерфейсе муфты было проверено на уровне 0,01 мм или менее перед окончательной сборкой — уровень точности, который требует надлежащей проверки индикатором, а не визуального осмотра.

В4: Этот двигатель указан как снятый с производства. Являются ли новые складские запасы все еще подлинным продуктом Mitsubishi Electric, и что следует проверить покупателям перед покупкой?

Да — новые складские запасы являются подлинными продуктами Mitsubishi Electric, произведенными в Японии в соответствии с оригинальной спецификацией. "Снят с производства" означает, что Mitsubishi больше не производит новые единицы серии J2S, а не то, что существующие запасы каким-либо образом уценены или поддельны. Практические соображения при покупке просты: убедитесь, что устройство поставляется в оригинальной упаковке Mitsubishi Electric, проверьте, что на этикетке указан правильный номер детали (HC-SFS3524, а не вариант, такой как HC-SFS352 или HC-SFS3524B), и подтвердите с поставщиком, что устройство хранилось в надлежащих условиях. Для наиболее критичных к надежности приложений покупатели также могут запросить у поставщика провести базовый функциональный тест — подтвердить активную связь энкодера, соответствие сопротивления изоляции спецификации и отсутствие физических признаков повреждения при хранении — перед отгрузкой. Учитывая, что HC-SFS3524 является двигателем для тяжелых условий эксплуатации, используемым на критически важных осях станков, такой уровень проверки перед доставкой является разумной мерой предосторожности.

В5: После замены двигателя HC-SFS3524 на оси станка сервопривод отображает сигнал тревоги "потеря абсолютного положения". Какова правильная процедура для восстановления нормальной работы?

Сигнал тревоги "потеря абсолютного положения" после замены двигателя является ожидаемым и нормальным — он не указывает на какие-либо проблемы с новым двигателем или усилителем. Сигнал тревоги возникает потому, что 17-разрядный энкодер в новом двигателе еще не установил свою эталонную позицию относительно механической нулевой точки станка. Процедура его устранения и восстановления работы с абсолютным положением немного различается в зависимости от реализации производителями станков, но общая последовательность следующая: сначала убедитесь, что ось физически свободна для безопасного перемещения; подтвердите сигнал тревоги и переключите управление в режим ручного управления (JOG); переместите ось в эталонную (домашнюю) точку или нулевую отметку станка, либо путем визуального ориентирования на механическую дату, либо путем контролируемой операции возврата к эталонной точке, определенной производителем станка; подтвердите положение на контроллере; а затем выполните команду установки абсолютного положения в ЧПУ или ПЛК, чтобы записать текущее значение счетчика энкодера как нулевую эталонную точку станка. После установки этого эталона сигнал тревоги будет устранен, и абсолютный энкодер будет сохранять положение при всех последующих циклах питания без необходимости повторения.
