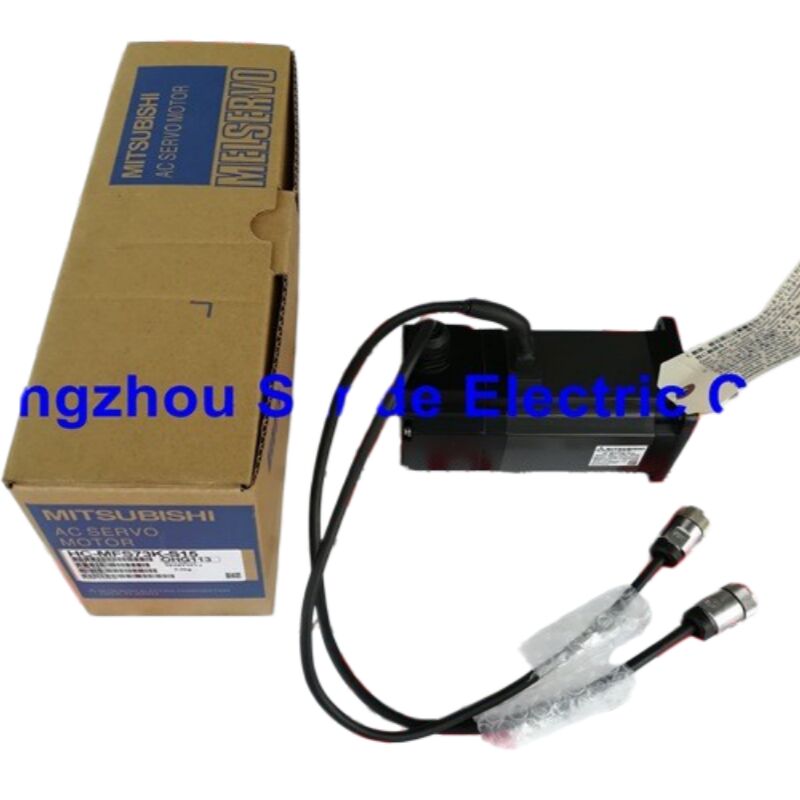

Mitsubishi HC-MFS73K-S15 сервомотор переменного тока 750 Вт, 3000 оборотов в минуту, сверхнизкая инерция

Марка:Mitsubishi Electric

Серия:HC-MFS (MELSERVO)

Номер части:HC-MFS73K-S15

Состояние:Новый в коробке

Доступность:На складе

Создан для точности, проверен в производстве.

При позиционировании точности и динамического ответа Они делают двигатель в конце серво цикла несет больше веса, чем люди дают ему кредит для.Mitsubishi HC-MFS73K-S15является сервомотором переменного тока из серии Mitsubishi Electric HC-MFS: сверхнизкая инерция, компактный корпус и 750 Вт непрерывной выходной мощности, которая значительно превышает его физический размер.

Это двигатель, который принадлежит к станку, системе подбора и размещения, линии обработки полупроводников, или любому приложению автоматизации, которое требует тесной,повторяемое позиционирование без механической сложности высокоинерциальной трансмиссииОн сочетается непосредственно с сервоусилителями серии MR-J2S Mitsubishi и интегрируется в полную экосистему MELSERVO без каких-либо догадок о совместимости.

Основные спецификации

Данные получены из спецификаций продукции серии Mitsubishi Electric HC-MFS.

Чем отличается серия HC-MFS

Линия HC-MFS была разработана специально вокруг одного приоритета проектирования:минимизировать инерцию ротора без ущерба выходному крутящему моменту. Это решение имеет последствия вниз по течению на протяжении всей серво-шнурки и они все положительные.

Роторы с низкой инерцией быстрее реагируют на команды скорости и положения.что означает более быстрое время цикла и более строгое поведение при установке на движениях от точки к точке.Для приложений, выполняющих сотни или тысячи циклов позиционирования в смену, эта отзывчивость соединяется в реальные увеличения пропускной способности.

ВHC-MFS73Ksits at the top of the HC-MFS small-capacity range at 750W — enough output for demanding single-axis applications while keeping the motor body compact enough to fit in space-constrained machine designs.

Суффиксы K и S15 Что они означают для вашей установки

ВКв HC-MFS73K указываетконец вала ключа- вал двигателя включает механизированный ключевой слот для механического сцепления с шкивами, коробками передач или сцеплениями.Это предпочтительная конфигурация, когда безотказная передача крутящего момента имеет значение, и приложение требует механического интерфейса с клавиатурой.

ВS15обозначение относитсяспециальная спецификация конца валаЕсли вы заменяете существующий HC-MFS73K-S15, вы можете использовать этот вариант для установки на любом из этих устройств.Суффикс S15 является частью точной спецификации. Подтвердите, что он соответствует вашему запросу перед заказом..

Вэлектромагнитный тормоз(указывается характеристикой B в данной модели) встроен в корпус двигателя и включается при отключении питания обеспечивая способность удерживать нагрузку на вертикальных осях, приложения крепления,или любой установки, где ось должна держаться на месте без активной мощности двигателя.

Совместимые сервоусилители

HC-MFS73K-S15 предназначен для работы с следующими сервоусилителями серии MR-J2S:

Соединение осуществляется через два интерфейса:кабель обратной связи кодераподключается к порту CN2 на усилителе, икабель питаниясоединяется с помощью трех винтовых терминалов, обозначенных U, V и W. Оба кабеля должны быть указаны в руководствах по совместимости кабелей Mitsubishi Electric для серии MR-J2S.

Где работает этот двигатель

HC-MFS73K-S15 используется в широком спектре приложений для высокоточных движений:

Машинные инструменты с ЧПУ¢ Приводы оси на фрезерных, поворотных и шлифовальных центрах, где повторяемость позиционирования и качество отделки поверхности зависят от строгого контроля скорости и быстрого оседания.

Роботы-выборщики и роботы SCARAЛегкие конфигурации рук выигрывают от низкой инерции ротора, которая поддерживает благоприятные отношения отраженной инерции и позволяет более агрессивные профили движения.

Производство полупроводников и электроники- Системы обработки пластин, склеивания и инспекции, работающие с непрерывным высоким циклом позиционирования в чистых помещениях.

Машины для упаковки

Системы лазерной резки и гравировкиXY приводные приводы, где точность пути и гладкость скорости напрямую определяют качество резки.

Заказ и доставка

Это подразделение отправляетсяновая в оригинальной упаковке Mitsubishi Electric. Быстрая доставка доступна для запасных единиц ️ большинство заказов обрабатываются в течение одного рабочего дня. Международная доставка через DHL, FedEx и UPS с полным отслеживанием доступна по всему миру.

Для оптовых заказов, запланированной доставки или требований к закупкам OEM, свяжитесь с нами напрямую для подтверждения сроков и цен.

Частые вопросы

Вопрос 1: Какой сервоусилитель мне нужен для запуска HC-MFS73K-S15?

HC-MFS73K-S15 предназначен для работы с усилителями серии MR-J2S-70 Mitsubishi и MR-J2S-70CP (полностью в замкнутом цикле с SSCNET)Оценка "70" в модели усилителя соответствует классу 750 Вт выхода этого двигателя.Использование усилителя за пределами этой группы совместимости не рекомендуется и может привести к проблемам с конфигурацией параметров или повреждению оборудования.

Вопрос 2: Включается ли в этот мотор электромагнитный тормоз и как он работает?

Да HC-MFS73K-S15 включает в себя электромагнитный тормоз.отказоустойчивый пружинный тормозкоторый включается автоматически при отключении питания к тормозной катушке.удержание нагрузкина вертикальных осях или на зажатых позициях не для динамического торможения во время движения. Перед тем, как двигатель начнет какую-либо команду движения, тормоз должен быть освобожден (нажато на катушку).Попытка запустить двигатель против задействованного тормоза вызовет механические повреждения и отменит гарантию.

Вопрос 3: Что означает спецификация вала S15 и является ли она взаимозаменяемой со стандартным HC-MFS73K?

ВСуффикс S15показывает специальную конфигурацию конца вала в структуре продукта Mitsubishi Electric.физические размеры вала или геометрия интерфейса могут отличаться от стандартного вариантаЕсли вы заменяете существующий HC-MFS73K-S15 в машине, спецификация S15 должна соответствовать точно, чтобы обеспечить механическую совместимость с вашей сцепкой, шкивкой или коробкой передач.Не замените стандартный HC-MFS73K без подтверждения совместимости вала с вашим механическим дизайном.

Вопрос 4: Выпускается ли HC-MFS73K-S15 и есть ли запасные единицы?

HC-MFS73K-S15 перечислен какпрерываемый продуктОднако новые комплектующие остаются доступными через авторизованных и специализированных поставщиков промышленной автоматизации, обслуживающих установленную базу систем на базе MR-J2S.Если ваша машина все еще работает усилители MR-J2S и этот мотор является указанной частью, sourcing a new spare now rather than waiting until a failure occurs is the practical approach — availability of discontinued Mitsubishi servo motors tends to tighten over time as stock is absorbed by maintenance demand.

Q5: Как я подключаю кодер и кабели питания на HC-MFS73K-S15?

Двигатель использует два соединения.кабель обратной связи кодераподключается к порту CN2 на сервоусилителе MR-J2S, используйте для этого соединения только кабели кодера, специфицированные Mitsubishi, поскольку экранирование кабеля и выпрямление соединителя имеют решающее значение для целостности сигнала.Вподключение к питаниюпроизводится через три винтовых конца на корпусе двигателя, обозначенныеU, V и W, которые соответствуют трехфазным выходном терминалам сервоусилителя. Фазирование должно соответствовать U-V-W последовательности выхода усилителя.Всегда обращайтесь к руководству по установке сервоусилителя MR-J2S и схеме проводки серии HC-MFS перед подключением, и убедитесь, что вся энергия изолирована перед обращением с терминалами.
