Серводвигатель Mitsubishi HC-MFS43 AC — 400 Вт, сверхнизкая инерция, 17-битный абсолютный энкодер, MELSERVO MR-J2S

Бренд: Mitsubishi Electric

Серия: MELSERVO HC-MFS

Платформа: MR-J2S

Номера деталей: HC-MFS43 / HCMFS43

Новый в оригинальной упаковке | Бесплатная экспресс-доставка | В наличии

Четыреста ватт в корпусе 60 мм

HC-MFS43 занимает интересное положение в линейке HC-MFS. При мощности 400 Вт и фланце 60×60 мм это не двигатель высокой мощности по промышленным стандартам — но он и не был разработан для этого. Он был разработан для более конкретной цели: обеспечения быстрого, точного, повторяемого движения в компактных корпусах машин, куда физически не могут поместиться более крупные двигатели, и при этом с разрешением и динамическим откликом, которые действительно нужны инженерам автоматизации, работающим с высокоцикловым или многоосным оборудованием.

Это серводвигатель от платформы MELSERVO J2S компании Mitsubishi Electric, входящий в семейство HC-MFS, которое характеризуется сверхнизкой инерцией ротора и малым физическим размером. Низкая инерция в данном контексте означает, что сам ротор меньше сопротивляется изменениям скорости, чем обычный двигатель при эквивалентной мощности — что напрямую приводит к более быстрому ускорению, меньшему времени стабилизации и более отзывчивому управлению положением. В машине, выполняющей сотни циклов в час, эти преимущества накапливаются.

HC-MFS43 поставляется с прямым валом и без тормоза — это базовая конфигурация двигателя, подходящая для горизонтальных осей или применений, где удержание положения при потере питания управляется внешне конструкцией машины. Он оснащен стандартным 17-битным абсолютным энкодером, встроенным устройством обратной связи, которое сохраняет полную информацию о положении даже при отключении питания.

Проверенные технические характеристики

Характеристики взяты с официальной страницы продукта Mitsubishi Electric Factory Automation Americas и перекрестно проверены с опубликованной технической документацией дистрибьюторов.

Сверхнизкая инерция — почему это важнее пиковой мощности

Номинальная мощность двигателя, указанная на табличке, показывает, сколько энергии он может непрерывно выдавать. Его показатель инерции ротора сообщает не менее важную информацию: насколько быстро он может реагировать на изменение заданной скорости или положения. Эти два свойства связаны, но не идентичны, и для многих применений автоматизации характеристика инерции оказывает большее практическое влияние на производительность машины, чем номинальная мощность.

Момент инерции ротора HC-MFS43 составляет 0,143 × 10⁻⁴ кг·м² — намеренно низкое значение, достигнутое за счет оптимизации конструкции ротора для динамического отклика, а не тепловой массы. Когда контроллер дает команду двигателю на старт, остановку или реверс, ротор сопротивляется этому изменению пропорционально своей инерции. Ротор с меньшей инерцией ускоряется быстрее, замедляется на меньшем расстоянии и раньше достигает заданного положения. За тысячи циклов за смену двигатель, который стабилизируется в целевом положении на 5 миллисекунд быстрее своего аналога, является двигателем, который измеримо повышает производительность машины.

Именно поэтому серия HC-MFS была разработана как отдельное семейство продуктов, а не просто как уменьшенная версия более крупного сервопривода Mitsubishi. Физическая и электромагнитная конструкция отражает оптимизацию для динамического, высокоциклового движения — 400-ваттный HC-MFS43 и 750-ваттный HC-MFS73 разделяют одну и ту же философию архитектуры, несмотря на разницу в выходной мощности.

Фланец 60×60 мм — подходит там, где другие не могут

Размер фланца 60 мм квадратной формы у HC-MFS43 — это не просто показатель компактности двигателя. Это стандартизированный размер механического интерфейса, который определяет, с какими монтажными схемами и конструкциями муфт совместим двигатель. Для разработчиков машин, которые спроектировали ось вокруг форм-фактора фланца 60 мм, замена должна иметь ту же геометрию фланца, чтобы монтироваться без модификации рамы машины.

Более крупные серводвигатели в линейке Mitsubishi, включая HC-MFS73 с фланцем 80 мм, физически несовместимы с креплением, разработанным для 60 мм. Это прямое механическое ограничение, а не компромисс в производительности. Оборудование, построенное на основе двигателей HC-MFS43, требует HC-MFS43 или точного размерного эквивалента, и поскольку эта деталь снята с производства, избыточные новые запасы оригинального номера детали обычно являются наиболее прямым доступным путем замены.

17-битный абсолютный энкодер — точность, которая сохраняется

Большинство серводвигателей, используемых сегодня в производственной автоматизации, оснащены инкрементными энкодерами — устройствами обратной связи, которые считают импульсы от опорной точки, установленной при запуске. Контроллер знает, где находится двигатель относительно точки старта, но не более того. При прерывании питания эта опорная точка теряется, и перед возобновлением нормальной работы требуется последовательность поиска нуля.

Встроенный энкодер HC-MFS43 имеет абсолютный тип с разрешением 17 бит. Имея 131 072 дискретных положений на оборот, он обеспечивает как высокое угловое разрешение, так и истинное абсолютное знание положения — контроллер точно знает, где находится ось в момент подачи питания, без какого-либо движения поиска нуля. Для многоосных машин или процессов, где поиск нуля всех осей при каждом запуске увеличивает время цикла или вызывает опасения по поводу безопасности, абсолютный энкодер является реальным эксплуатационным преимуществом, встроенным непосредственно в двигатель.

Совместимые сервоусилители

HC-MFS43 работает в паре с усилителями серии MR-J2S-40, доступными в четырех вариантах интерфейса:

Правильный усилитель полностью зависит от архитектуры управления обслуживаемой машины. Многоосные контроллеры на базе SSCNET требуют MR-J2S-40B. Автономные оси или оси, управляемые импульсами, используют MR-J2S-40A. Если существующий усилитель в машине уже исправен, его не нужно заменять при замене только двигателя — замена двигателя является прямой физической и электрической заменой при условии совпадения полного номера детали.

Варианты моделей в семействе HC-MFS43

Было выпущено несколько суффиксных вариаций HC-MFS43 для различных требований к валу и тормозу:

Каждый вариант имеет одинаковые основные электрические характеристики и характеристики производительности. Конфигурация тормоза и вала определяет физическую совместимость и требования к применению — машина, разработанная для шпоночного соединения, требует варианта K; вертикальная ось или применение с удержанием положения требует варианта B. Данный список охватывает стандартный вариант HC-MFS43 с прямым валом и без тормоза.

Где обычно используется HC-MFS43

Сочетание компактного размера, сверхнизкой инерции и высокоразрешающей обратной связи делает этот двигатель хорошо подходящим для предсказуемого ряда применений. Оси запястья роботов и легкие приводы суставов — где физический размер и инерция имеют значение, поскольку двигатель является частью движущейся массы. Оборудование для захвата и размещения, где скорость цикла является целью производительности, а скорость отклика сервопривода напрямую ограничивает пропускную способность. Вторичные оси позиционирования многоосевых станков с ЧПУ, такие как сменщики инструментов, поворотные приспособления и вспомогательные шпиндели в небольших обрабатывающих центрах. Оборудование для обработки полупроводников, где чистота, точность и компактность являются одновременными требованиями. Приводы конвейеров и поворотных столов в сборочных машинах с ограниченным пространством.

Во всех этих случаях HC-MFS43 обычно не является двигателем, выполняющим основную тяжелую работу. Это двигатель, отвечающий за точное, быстрое, вторичное движение — и в этой роли низкая инерция и высокое разрешение имеют большее значение, чем номинальная мощность.

Примечание о поставщике — снятая с производства OEM-деталь

Mitsubishi Electric сняла с производства серию HC-MFS вместе с более широким семейством двигателей HC. HC-MFS43 больше не производится и недоступен через авторизованные каналы дистрибуции Mitsubishi. В обращении остаются оригинальные заводские запасы, хранящиеся у поставщиков промышленного избыточного оборудования — единицы, которые были на складе до закрытия линии и никогда не устанавливались или не использовались.

Для обслуживания оборудования, построенного на основе этого двигателя, новые избыточные запасы являются правильным путем закупки. Отремонтированная или восстановленная единица вносит неизвестную историю обслуживания в критическую ось машины. Новая в коробке единица от оригинального производства является известной величиной: та же заводская сборка, тот же стандарт качества, те же механические размеры и электрические характеристики, что и у заменяемого двигателя.

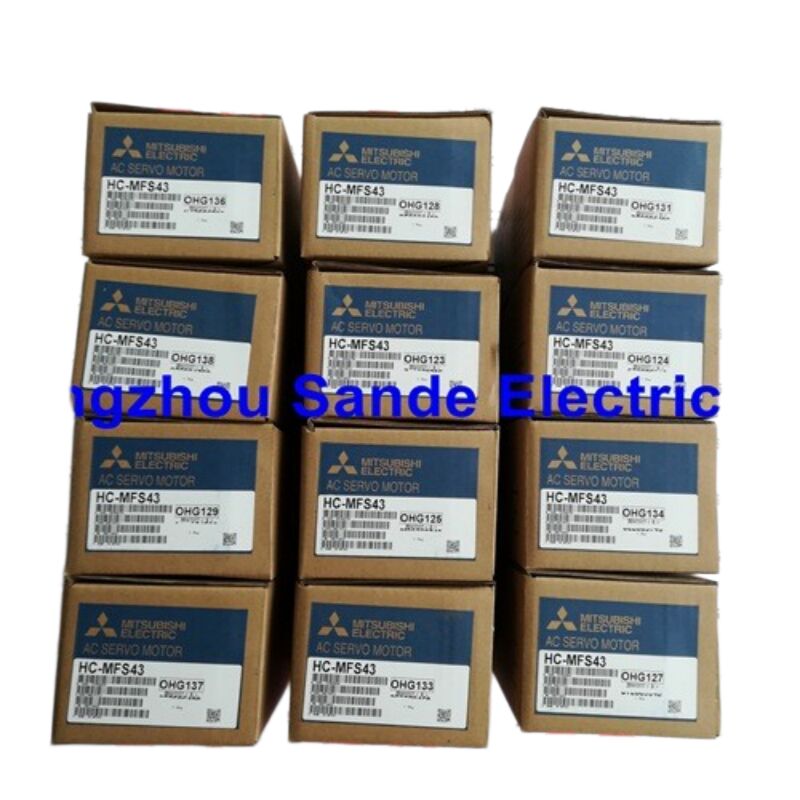

Данный список отправляется в оригинальной заводской герметичной упаковке Mitsubishi Electric.

Часто задаваемые вопросы

В1: У HC-MFS43 нет тормоза. Безопасно ли его использовать на вертикальной оси?

Серводвигатель без тормоза может использоваться на вертикальной оси, но требует тщательного инженерного рассмотрения. Без удерживающего тормоза ось полностью полагается на сервоусилитель и крутящий момент двигателя для поддержания положения при остановке машины или отключении питания. Если сервопривод активно включен и исправен, двигатель нормально удерживает положение. При потере питания или сбое усилителя нет механических препятствий для движения оси под действием силы тяжести. Для вертикальных нагрузок, где неконтролируемое движение вниз может повредить инструмент, продукт или создать опасность, правильным выбором является HC-MFS43B — вариант с электромагнитным тормозом, который механически блокирует вал при потере питания. Стандартный HC-MFS43 подходит для горизонтальных осей или вертикальных осей, где нагрузка сбалансирована, достаточно легкая, чтобы движение под действием силы тяжести было приемлемым, или где отдельное внешнее механическое торможение обеспечивается конструкцией машины.

В2: Какова разница в производительности между HC-MFS43 и более крупным HC-MFS73?

HC-MFS73 имеет номинальную мощность 750 Вт по сравнению с 400 Вт у HC-MFS43 — примерно на 87% больше непрерывной выходной мощности. Номинальный крутящий момент у 73 составляет 2,4 Н·м по сравнению с 1,3 Н·м у 43, и пиковый крутящий момент масштабируется аналогично. Оба двигателя имеют одинаковую 17-битную абсолютную энкодерную архитектуру и одинаковую философию сверхнизкой инерции, и оба работают на номинальной скорости 3000 об/мин. Ключевое физическое отличие — размер фланца: HC-MFS73 использует фланец 80×80 мм, а HC-MFS43 — 60×60 мм. Это означает, что два двигателя механически не взаимозаменяемы в большинстве установок машин — крепежные отверстия, размеры муфт и доступное пространство отличаются. Выбор между ними почти всегда определяется оригинальной конструкцией машины, а не свободным выбором между эквивалентными вариантами.

В3: Может ли HC-MFS43 управляться усилителем нового поколения серии MR-J4?

Не напрямую в стандартной конфигурации. Семейство усилителей MR-J4 использует протокол интерфейса энкодера, отличный от встроенного энкодера HC-MFS43, поэтому прямое кабельное соединение между усилителем J4 и двигателем HC-MFS43 не работает без дополнительной адаптации. Mitsubishi Electric разработала набор инструментов для обновления — специальные комплекты кабелей, используемые совместно с усилителями MR-J4-DU_B-RJ020 — для обеспечения возможности управления старыми двигателями серии HC с помощью приводов J4. Это документированный путь миграции, но это не замена "подключи и работай": он требует правильного комплекта кабелей для обновления и специальной конфигурации параметров на стороне усилителя J4. Если вы обслуживаете существующую машину и вам просто нужно заменить вышедший из строя двигатель HC-MFS43, замена его на другой HC-MFS43, управляемый оригинальным усилителем MR-J2S-40, является более простым и надежным путем.

В4: Указанный вес составляет 1,45 кг. Включает ли это вес упаковки для целей доставки?

Значение 1,45 кг — это чистый вес двигателя, указанный в документации на продукцию Mitsubishi Electric — только сам двигатель, без упаковки. Фактический вес при доставке, включая оригинальные заводские упаковочные материалы, выше. Для международных перевозок брутто-вес в упаковке используется перевозчиком для расчета стоимости фрахта. Если вам нужен точный вес для расчета таможенных пошлин или бронирования фрахта, свяжитесь с нами напрямую перед оформлением заказа, и мы сможем предоставить фактический вес в упаковке для конкретной отправляемой единицы.

В5: Что произойдет, если инерция нагрузки на HC-MFS43 будет слишком высокой по сравнению с инерцией двигателя?

Рекомендации Mitsubishi для HC-MFS43 предусматривают, что момент инерции нагрузки, подключенной к валу двигателя, не должен превышать 30-кратный момент инерции самого ротора двигателя. Инерция ротора двигателя составляет 0,143 × 10⁻⁴ кг·м², поэтому рекомендуемая максимальная инерция нагрузки составляет приблизительно 4,29 × 10⁻⁴ кг·м². Превышение этого соотношения не обязательно приводит к немедленному отказу, но ухудшает динамическое поведение сервосистемы: параметры настройки контроллера, которые предполагают определенный диапазон соотношения инерций, становятся менее эффективными. Типичные симптомы включают перерегулирование при перемещениях по положению, резонанс или колебания при замедлении и трудности с достижением стабильных настроек усиления. Если ваша установка создает инерцию нагрузки выше рекомендуемого соотношения, проконсультируйтесь с инструментами выбора сервоприводов Mitsubishi Electric или технической поддержкой перед окончательным выбором двигателя, так как другой двигатель или редукторная конфигурация могут быть более подходящими.
