FANUC A06B-6164-H333 — βiSVSP 40/40/40-15 Комбинированный сервопривод и шпиндельный усилитель

№ детали: A06B-6164-H333 (#H580) ▏Тип блока: βiSVSP (Beta i Servo/Spindle Integrated) ▏Код модели: SVPM3-15i ▏Интерфейс: Оптоволоконный FSSB ▏Класс напряжения: Вход 200 В переменного тока

Один блок, четыре канала привода

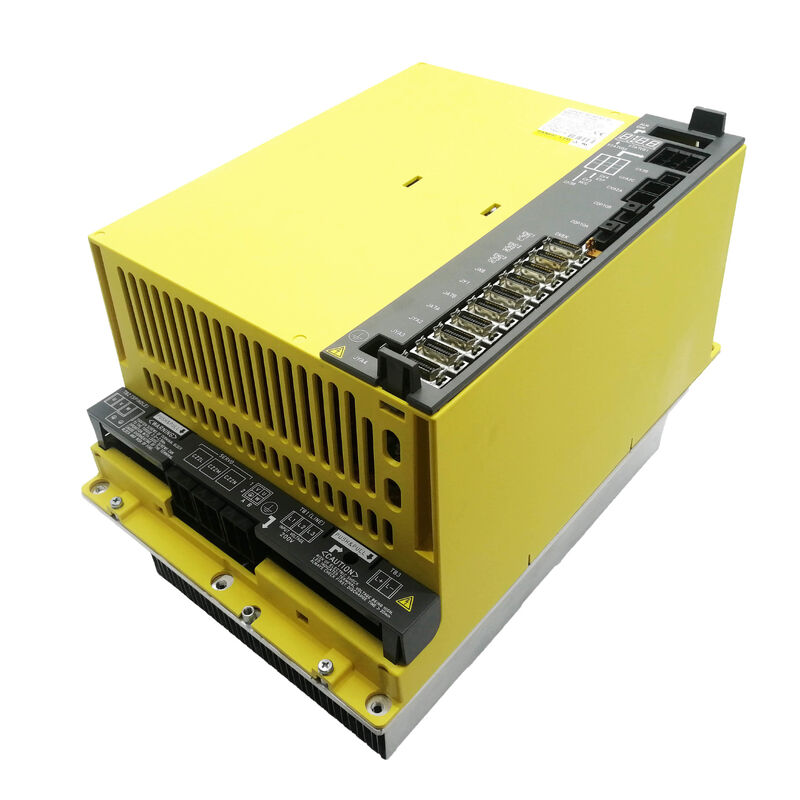

В большинстве конструкций шкафов ЧПУ шпиндельный усилитель отделен от приводов сервоосей. Модель A06B-6164-H333 предлагает иной подход. Это βiSVSP — комбинированный блок Beta i Servo и Spindle — который объединяет три независимых канала серводвигателя и полнофункциональный шпиндельный усилитель мощностью 15 кВт в одном подключаемом модуле. Внутренний код модели FANUC для этого блока — SVPM3-15i (Servo/Spindle Power Module, 3-осевой сервопривод, класс шпинделя 15 кВт).

Практическое следствие значительно: один модуль заменяет то, что в противном случае потребовало бы отдельного шпиндельного усилителя плюс многоосевой сервоусилитель, уменьшая глубину шкафа, сокращая количество межблочных кабелей и упрощая общую топологию привода. Такой подход к проектированию характерен для шестого поколения сервоприводов Beta, где FANUC ориентировался на экономичные, оптимизированные по пространству решения для среднеразмерных вертикальных обрабатывающих центров, токарных центров и комбинированных станков, которые не требуют максимальной мощности серии Alpha i.

A06B-6164-H333 (#H580 суффикс) обозначен как блок с входным напряжением класса 200 В, работающий от трехфазной сети переменного тока 200–240 В через сопутствующий PSM. Он взаимодействует с ЧПУ через оптоволоконную линию связи FANUC FSSB (Fanuc Serial Servo Bus) — ту же архитектуру последовательной шины, что используется в более широких семействах усилителей αi и βi.

Технические характеристики

Понимание кода модели: biSVSP 40/40/40-15

Обозначение biSVSP 40/40/40-15 соответствует стандартному соглашению FANUC об именовании комбинированных блоков:

• bi — Серия Beta i (второе поколение семейства приводов Beta)
• SVSP — Интегрированный блок сервопривода + шпинделя
• 40/40/40 — Три сервоканала, каждый с пиковой выходной мощностью 40 А (13 А непрерывно на ось)
• 15 — Класс мощности шпиндельного усилителя, 15 кВт

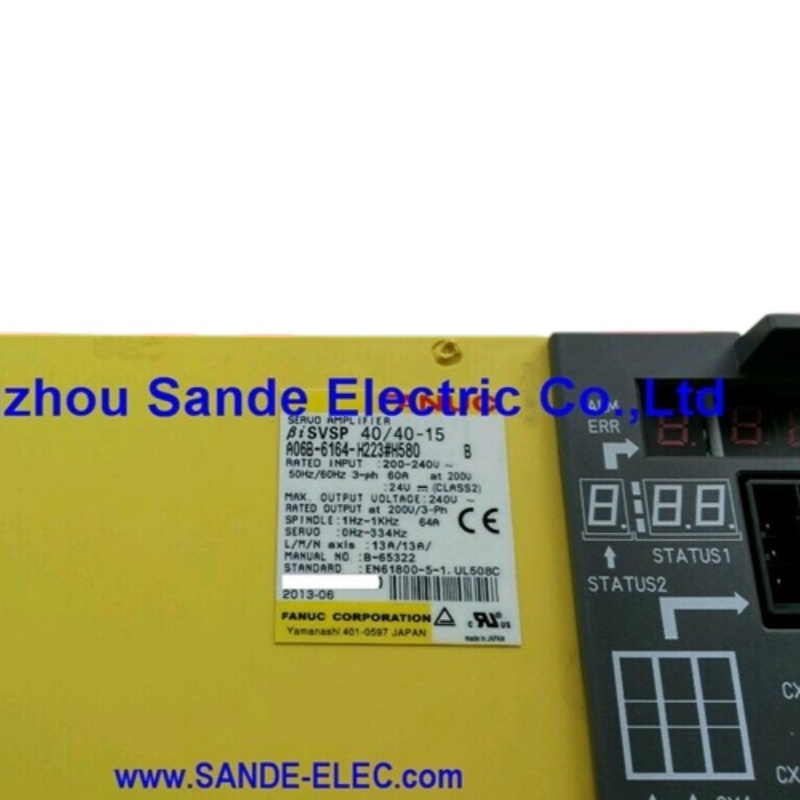

Это соглашение об именовании позволяет легко отличить его от двухканальных вариантов (таких как biSVSP 40/40-15, номер детали A06B-6164-H233) и от блоков со смешанным размером сервопривода (таких как biSVSP 40/40/80-15, номер детали A06B-6164-H343).

Совместимые серво- и шпиндельные двигатели

Сервооси (L / M / N)

Три сервоканала предназначены для серводвигателей FANUC серии βiS (Beta i Standard). Проверенный диапазон совместимых серводвигателей:

• βiS 4/5000 — компактная рама, подходит для осей легкой нагрузки
• βiS 8/3000, βiS 8/2000 — средняя рама, оси общего назначения
• βiS 12/3000 — верхний предел непрерывного тока при 13 А на ось

Двигатели более крупной рамы βiS 22 и выше превышают номинальный непрерывный ток 40-амперных сервоканалов и требуют блока с более мощной сервосекцией.

Шпиндельный двигатель

Шпиндельная секция мощностью 15 кВт сочетается со шпиндельными двигателями FANUC серии βi в классе 15 кВт:

• βiI 15/10000 — встроенный линейный двигатель
• βiI 18/7500 — вариант с более крупной рамой в пределах выходной мощности шпинделя усилителя

Выбор шпиндельного двигателя должен быть подтвержден по спецификации двигателя FANUC, чтобы гарантировать, что непрерывная потребность двигателя в токе находится в пределах номинальной выходной мощности усилителя.

Совместимость с ЧПУ и замена предшественника

A06B-6164-H333 работает исключительно с системами ЧПУ, использующими оптоволоконную сервосвязь FSSB:

• FANUC Series 0i-D (0i-MD для фрезерования, 0i-TD для токарной обработки)
• FANUC Series 0i-MF (более позднее поколение)
• FANUC 0i-Mate-D

Он является назначенным преемником более ранней модели A06B-6134-H303#A, которая принадлежала к предыдущему поколению сервоблоков Beta, использующему другой протокол связи. Блоки серии 6164 перешли на оптоволоконную шину FSSB, которая несовместима с оборудованием старой серии 6134. Прямая замена A06B-6134-H303 на A06B-6164-H333 также потребует проверки того, что прошивка ЧПУ поддерживает новый тип усилителя и что оптоволоконная кабельная система установлена.

Почему комбинированная архитектура важна на практике

Для производителей станков и инженеров по техническому обслуживанию формат biSVSP имеет несколько эксплуатационных последствий, которые стоит понять перед заказом:

Место в шкафу. Один модуль занимает меньше места на DIN-рейке и требует меньше межблочных соединений силовой шины по сравнению с разделением серво- и шпиндельных приводов. Это особенно важно при модернизации или перестройке шкафов на платформах станков меньшего размера, где пространство ограничено.

Изоляция неисправностей. Поскольку сервооси и шпиндель используют один блок, неисправность на одном канале — например, короткое замыкание IGBT на оси M — приводит к отключению всех четырех каналов привода до тех пор, пока модуль не будет отремонтирован или заменен. Станки с критически важными требованиями к времени безотказной работы могут захотеть иметь запасной блок на складе.

Сопряжение PSM. Как и все блоки серии βi, A06B-6164-H333 получает питание от общего шины постоянного тока, подаваемого сопутствующим модулем питания βiPS или αiPS. PSM должен быть рассчитан на одновременную пиковую нагрузку всех трех сервоосей плюс шпинделя.

Перекрестная ссылка на номера деталей

Доставка и логистика

Отправка: Подтвержденные складские единицы отправляются в течение 1–2 рабочих дней. Антистатическая упаковка с пенопластовой вставкой; тяжелые или негабаритные единицы в усиленных деревянных ящиках.

Перевозчики: DHL Express · FedEx International Priority · UPS Worldwide · TNT · EMS

Время в пути: Экспресс-служба охватывает 220+ стран за 24–48 часов; стандартная международная доставка 3–7 рабочих дней.

Документация: Коммерческий инвойс и упаковочный лист включены в каждую поставку. Импортные пошлины и таможенные сборы являются ответственностью покупателя в соответствии с правилами страны назначения.

FAQ

В1: В чем разница между A06B-6164-H333 и A06B-6134-H303#A, который он заменяет? A06B-6134-H303#A относится к более старому семейству сервоблоков Beta, которые использовали параллельный интерфейс сервопривода I/O вместо оптоволоконной связи FSSB. A06B-6164-H333 является преемником на базе FSSB — оба являются комбинированными блоками с тремя сервоосями плюс шпиндель 15 кВт, но они используют принципиально разные протоколы связи и не взаимозаменяемы без проверки того, что программное обеспечение ЧПУ, настройки параметров и кабельная система шкафа обновлены для поддержки архитектуры серии 6164.

В2: Подходит ли этот блок для четырех-осевого станка? Нет — A06B-6164-H333 обеспечивает ровно три сервоканала (L, M, N) плюс один шпиндельный канал. Для четырех сервоосей со встроенным шпинделем потребуется другой комбинированный блок или отдельный дополнительный сервоусилитель. Если ваш станок имеет четвертую сервоось в качестве второстепенной или вспомогательной оси, отдельный одноосевой усилитель βiSV может быть добавлен ниже по тому же контуру FSSB.

В3: Можно ли использовать этот усилитель со шпиндельными двигателями Alpha i вместо шпиндельных двигателей Beta i? Шпиндельная секция βiSVSP рассчитана на 15 кВт и соответствует шпиндельным двигателям FANUC серии β в классе 15 кВт. Хотя некоторые шпиндельные двигатели серии α меньшей мощности попадают в класс мощности 15 кВт, их сопряжение с этим усилителем требует тщательной проверки параметров и подтверждения от FANUC. Серии α и β имеют разные характеристики обмоток статора, и неправильное сопряжение может привести к перегреву или сбоям привода, даже если номинальные значения мощности на табличке кажутся совместимыми.

В4: На моем станке появляется сигнал тревоги SV с кодами, специфичными для оси, одновременно по нескольким осям — означает ли это, что все три сервоканала вышли из строя? Не обязательно. Поскольку все три сервоканала используют один и тот же источник питания внутри модуля, сбой в общем шине постоянного тока, неисправность общего драйвера IGBT или потеря питания управления 24 В на блоке может одновременно отключить все три оси и вызвать несколько сигналов тревоги SV. Прежде чем предполагать, что все три канала IGBT вышли из строя, проверьте напряжение на шине постоянного тока на PSM, осмотрите источник питания управления 24 В на модуле и поищите сигнал тревоги SV021 (несоответствие ЧПУ/усилителя) или SV023 (невозможно остановить сервопривод), которые указывали бы на проблему на уровне системы, а не на три независимых сбоя канала.

В5: Какие запасные части наиболее часто требуются для A06B-6164-H333? Вентилятор охлаждения является наиболее изнашиваемым расходным материалом и должен быть первым предметом, который следует иметь на складе для профилактического обслуживания. Помимо вентилятора, модули IGBT в сервоканалах и выходном каскаде шпинделя являются наиболее часто заменяемыми компонентами при полевом ремонте. Оптоволоконные кабели, соединяющие этот блок с ЧПУ, также стоит иметь в качестве запасных, поскольку физическое повреждение или загрязнение разъемов на этих кабелях является частой причиной сигналов тревоги связи SV и SP, которые могут быть ошибочно приняты за сбой привода.
