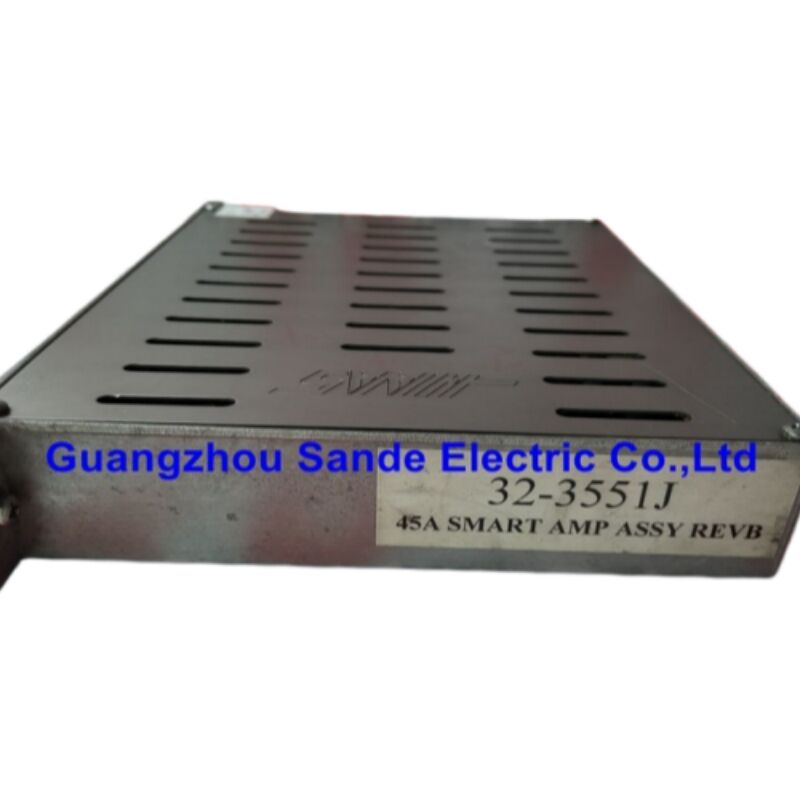

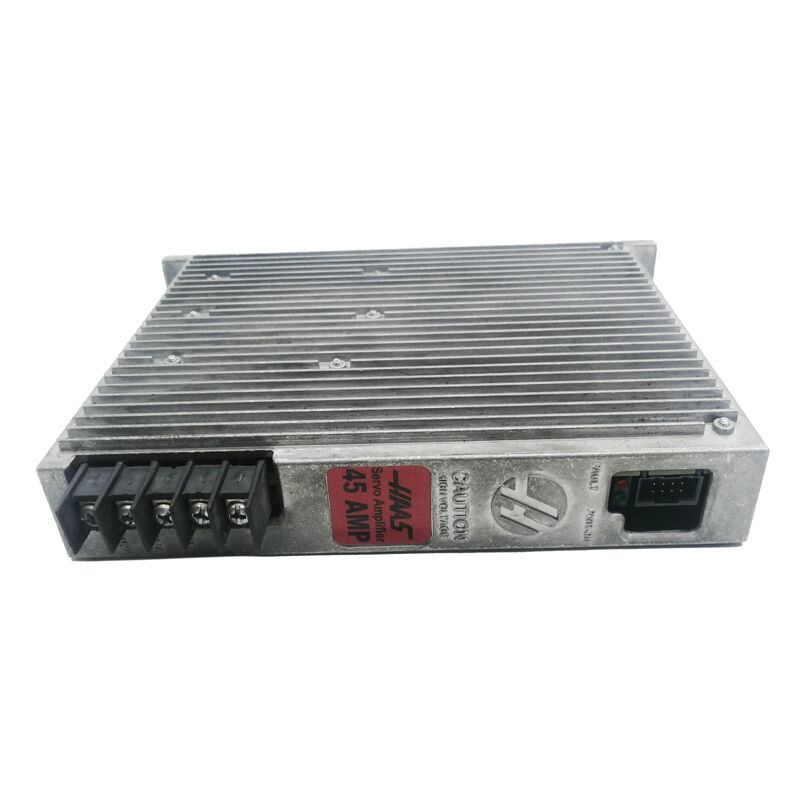

HAAS 32-3551J Сервоусилитель 45A BL Smart Amp, ремонт и замена послепродажного оборудования

Часть, которая поддерживает работу оси HAAS

Каждая ось на машинке HAAS CNC зависит от одной вещи, работающей правильно за панельной дверью: сервоусилителя.32-3551JТакже ссылки на:93-32-3551Jв обновленной нумерации части HAAS - 45-амперный BL Smart Amplifier, назначаемый на оси средней загрузки в широком диапазоне вертикальных и горизонтальных обрабатывающих центров HAAS,и поворотных центров, работающих наУправление следующего поколения (NGC).

Когда этот усилитель выходит из строя, эта ось останавливается.Получение проверенной замены на машине как можно быстрее является единственным приоритетом и это именно то, где ремонт послепродажного и индивидуальных заменных блоков становятся актуальными.

Технические спецификации

Как 32-3551J вписывается в систему привода HAAS

Векторный привод (Vector Drive) или на более мелких машинах, источник питания минимума (Minimill Power Supply, MMPS) исправляет входящее напряжение линии переменного тока и генерирует общее питание.Автобус постоянного тока 320 ̊340 ВКаждый сервоусилитель черпает от этой шины и преобразует постоянный ток в точно контролируемый трехфазный выходной ток для назначенного двигателя.

32-3551J сидит в стойке усилителя, принимает 320 В постоянного тока с одной стороны и выводит переменный частотный, переменный амплитудный ток в сервомотор с другой.Коммуникация с контроллером NGC выполняется в цифровом виде, что отличает эти "умные" усилители от старых аналоговых конструкций усилитель не просто выполняет команду напряжения, он активно сообщает свое состояние, температуру, коды неисправностей,и текущее затягивание обратно к управлениюЭтот цикл цифровой обратной связи позволяет проводить детальную диагностику тревоги, которой известны машины HAAS NGC.

Когда усилитель развивает неисправность, красный светодиод на лицевой стороне загорается, и CNC обычно отображает специальную сигнализацию сервоусилителя на экране управления, указывающую непосредственно на пораженную ось.Это полезно для диагностики., но основной процесс ремонта или замены по-прежнему требует, чтобы машина была полностью отключена от энергии и чтобы 320-вольная постоянная шина была подтверждена перед началом любой работы.

Почему есть смысл в ремонте и замене на заказ

93-32-3551J был перечислен какпрерванный производителем, что означает, что прямые новые закупки через заводы HAAS (HFO) больше не гарантированы для всех регионов и уровней запасов.

Послепродажный ремонт и заменяющие устройства с контролируемым качеством заполняют этот пробел и во многих случаях они являются более разумным финансовым выбором, даже если есть запасы OEM.

Стоимость.Новый OEM 45A HAAS сервоусилитель, когда он доступен, обычно торгуется в диапазоне $1,500$1,750 через каналы послепродажного обслуживания.Профессиональный ремонт неисправного агрегата стоит значительно дешевле и при правильном выполнении обеспечивает те же электрические характеристики.

Скорость.Специализированные заводы по ремонту компонентов с ЧПУ, которые поддерживают специальное оборудование для испытаний HAAS, часто могут починить отремонтированный агрегат быстрее, чем ожидать сроков выполнения OEM, особенно за пределами Северной Америки.

Настройка.Для цехов, работающих с модифицированными конфигурациями машин, нестандартными установками оси или машинами, которые были переконтролированы,Поставщики послепродажного оборудования могут закупать и настраивать заменные усилители, чтобы соответствовать конкретным электрическим требованиям и требованиям к прошивке установки..

Профилактическая замена компонента.Процессы качественного ремонта выходят за рамки исправления непосредственной неисправности.и другие компоненты с известными характеристиками старения часто активно заменяются во время профессионального ремонта, продлевая эффективный срок службы восстановленного блока за пределами того, что достигается простым исправлением неисправностей.

Частые виды неисправностей ∙ Что нужно проверить перед заказом

Не каждая сигнализация о оси означает, что усилитель неисправный.

Красный светодиод, никакого движения по оси.Это классическая ситуация с отказом усилителя, но механическая блокировка оси, короткое обмотка сервомотора или сбой кабеля могут вызвать идентичные симптомы.Отсоедините провода двигателя от выхода усилителя и проверьте сопротивление обмотка двигателя к земле , не усилитель.

Ось работает грубо или колеблется.В большинстве случаев это проблема с параметрами управления или проблема с обратной связью кодера, а не с неисправностью аппаратного обеспечения усилителя.

Усилитель остается холодным, нет зеленого светодиода.Если зеленый индикатор POWER ON не загорается при наличии 320 В постоянного тока на шине, внутреннее питание усилителя, вероятно, не работает. Это аппаратная неисправность, требующая ремонта или замены.

Слишком высокая температура.Встроенный датчик температуры усилителя запускается при температуре 195°F (90°C). Перед заменой устройства убедитесь, что вентилятор охлаждения шкафа работает и получает правильное питание 120 VAC.Неисправный охлаждающий вентилятор вызовет тепловые сбои на иначе здоровых усилителей.

Автобус постоянного тока разрушается, когда подключен один конкретный усилитель.Укороченная выходная ступень в усилителе снизит напряжение шины в момент подключения.

Совместимость с машинами

32-3551J / 93-32-3551J используется на широком диапазоне машин, оснащенных HAAS NGC, в том числе:

• Серия VFвертикальные обрабатывающие центры (VF-1 - VF-12 и более крупные)
• Серия VMвертикальные мельницы
• Серия ECгоризонтальные станки обработки
• Серия STСвинцовые станки и станки по обращению
• Серия HLспиральные станки
• Серия UMCУниверсальные 5-осевые станки обработки
• Различныевращающийся и индексирующийконфигурации оси с использованием сервоприводных таблиц

Рейтинг 45A помещает этот усилитель в класс средней оси обычно оси X, Y или Z на средних VMC или первичной поворотной оси на небольших крутящих станках.более легкие вспомогательные оси используют блок 30А.

Безопасность перед любой работой

Перед тем, как прикоснуться к любому компоненту в шкафу управления HAAS, полностью выключите устройство на главном выключателе и подождитеминимум 5 минутУбедитесь, что индикатор HV на Векторном приводе или MMPS полностью погашен, прежде чем продолжать.

Часто задаваемые вопросы

Вопрос 1: В чем разница между 32-3551J и 93-32-3551J?

Эти два номера части относятся к одному и тому же усилителю.93-Префикс - это обновленная конвенция HAAS по нумерации деталей, применяемая к текущей версии каталога компонента.93-32-3551J является прямой заменой оригинального 32-3551J и полностью взаимозаменяем с ним во всех машинах HAAS NGCПри поиске замены оба номера возвращают один и тот же продукт.

Вопрос 2: Будет ли послепродажная или отремонтированная 32-3551J правильно общаться с управлением NGC?

Да, при условии, что устройство было должным образом протестировано и прошивка совместима с версией управления машины.Протокол цифровой связи между умным усилителем и управлением NGC на аппаратном уровне и не зависит от любых лицензионных или авторизационных кодовПравильно отремонтированный усилитель с функциональной схемой связи будет распознаваться управляющим NGC и вести себя идентично устройству OEM.В тех случаях, когда пересмотр прошивки вызывает беспокойство, обычно на машинах с очень недавними обновлениями программного обеспечения, авторитетный поставщик сможет соответствовать требуемой версии..

Вопрос 3: Мой аппарат показывает сигнализацию "Ошибка привода оси" как я могу подтвердить, что усилитель на самом деле является проблемой?

Начнем с физических показателей на лицевой стороне усилителя: твердо красный светодиод с зеленым светодиодом "Включение" отсутствует или тусклый, что сильно указывает на сбой аппаратного обеспечения усилителя.отсоедините кабель двигателя от усилителя и включите машину, если неисправность исправитсяЕсли ошибка сохраняется при отключении двигателя, и напряжение магистрали постоянного тока подтверждается нормальным (320 ∼ 340 В постоянного тока), наиболее вероятным виновником является сам усилитель.Стоит проверить сиденье разъединителя усилителя и любые видимые повреждения на ПХБ перед осуждением устройства, поскольку свободные разъемы вызывают значительное количество видимых неисправностей усилителя.

Вопрос 4: Можно ли использовать 32-3551J на осях, которые изначально имели другой рейтинг усилителя?

Никакие номиналы усилителя не должны соответствовать конфигурации оси в машине.Установка усилителя с более низким рейтингом на оси с высоким спросом приведет к повторным сбоям перенапряжения и преждевременному отказу усилителяУстановка усилителя с более высоким рейтингом, как правило, безвредна с электрической точки зрения, но может вызвать сбои, связанные с параметрами, если управление NGC настроено на ожидание определенного типа усилителя на этой оси.Всегда совпадает с оригиналом.

Вопрос 5: Что на практике означает замена "на заказ" на рынке послепродажного оборудования?

Для большинства стандартных машин HAAS NGC непосредственная заменная установка не требует никакой настройки, она поставляется готовой к установке.машины, которые были ретро-оснащены различными сервомоторами, требующими другого профиля тока; многоосевые проекты модернизации, где первоначальное управление было заменено; машины, работающие в нестандартных условиях напряжения;или установки, где заказчик требует предварительно настроенных параметров, загруженных в усилитель перед отгрузкой, чтобы минимизировать время ввода в эксплуатацию на месте. Если ваше приложение является стандартным, проверенный запас замены - это все, что вам нужно. Если вы используете модифицированную машину, обсудите свою конкретную конфигурацию с поставщиком до заказа.
