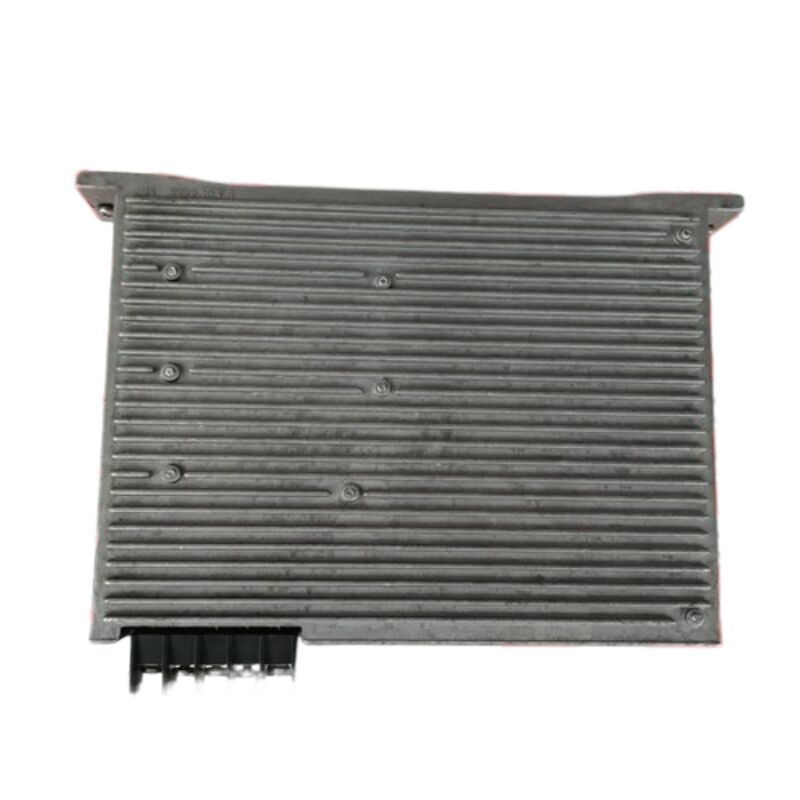

Использованный Умный сервомоторный усилитель 45A 93-32-3551J

HAAS 93-32-3551J — интеллектуальный сервоусилитель BL, 45А, привод оси NGC

Обзор

HAAS 93-32-3551J — это интеллектуальный сервоусилитель BL на 45 ампер — модуль привода оси среднего диапазона в семействе сервоусилителей NGC (Next Generation Control) от HAAS Automation. Имея собственное описание детали HAAS «AMP, 45A BL SMART», он находится между модулем на 30 А и более мощными устройствами на 60 А и 90 А, и является предпочтительным усилителем для осей подачи со средней нагрузкой, которые наиболее часто встречаются в линейке станков VMC и токарных станков HAAS.

Этот блок предлагается в состоянии б/у / излишков и представлен как снятый с машины HAAS NGC. Покупатели, ищущие экономичный способ восстановления оси на станке HAAS с управлением NGC, найдут в нем прямую функциональную замену любому 93-32-3551J или устаревшему 32-3551J, который он сам был разработан для замены.

Проверенные характеристики

Место 93-32-3551J в архитектуре HAAS NGC

Станки HAAS NGC распределяют управление движением по отдельным модулям усилителей оси, каждый из которых питается от общей шины постоянного тока 320 В. Эта шина поддерживается блоком векторного привода — центральным блоком преобразования мощности станка — который выпрямляет входящее трехфазное сетевое напряжение в стабильную высоковольтную шину постоянного тока и распределяет ее по всем сервоусилителям в шкафу.

93-32-3551J подключается непосредственно к этой шине. Когда управление NGC командует движение по оси, которую обслуживает усилитель, силовой каскад усилителя переключает энергию этой шины постоянного тока в трехфазный выход с переменной частотой и переменной амплитудой на серводвигатель. Энкодер двигателя подает обратно данные о положении и скорости для замыкания контура, а линия цифровой связи усилителя с управлением непрерывно сообщает о состоянии оси, условиях неисправности и тепловом состоянии.

В электрическом шкафу NGC используются четыре размера усилителей: 30 А, 60 А и 90 А наряду с этим блоком на 45 А. Все четыре аппаратно идентичны и работают по одной и той же логике. Разница заключается исключительно в номинальном токе силового каскада — который определяет, какие оси и какие размеры двигателей может поддерживать каждый усилитель.

Различие «Smart»: цифровая связь с управлением NGC

Обозначение «BL Smart» — это не просто название продукта. Оно идентифицирует архитектуру связи, которая отличает это поколение усилителей от более ранних аналоговых усилителей HAAS. В конструкции интеллектуального усилителя каждый модуль поддерживает активную цифровую линию передачи данных с управлением NGC. Эта линия несет не только сигналы управления двигателем, но и непрерывную диагностическую информацию: события перегрузки по току, состояние напряжения шины, тепловую нагрузку и коды неисправностей.

Когда возникает неисправность оси, дисплей сигнализации управления NGC отражает конкретные, идентифицированные кодом неисправности, полученные непосредственно от собственного внутреннего мониторинга усилителя — вместо того, чтобы требовать от техника определения причины по общим сообщениям об ошибках оси. Такая детализация диагностики является одним из практических повседневных преимуществ архитектуры интеллектуального усилителя для обслуживающего персонала.

Префикс «BL» означает Brushless (бесщеточный), подтверждая, что этот усилитель предназначен для бесщеточных серводвигателей переменного тока HAAS и должен использоваться с ними. Трехфазные соединения двигателя (U, V, W) и кабель обратной связи энкодера двигателя подключаются на передней панели усилителя, обеспечивая порядок проводки и простоту проверки соединений при установке или замене.

Пассивное охлаждение: что это значит для установки

В отличие от некоторых сервоусилителей, которые имеют собственные внутренние вентиляторы охлаждения, 93-32-3551J использует пассивное управление тепловым режимом через свой радиатор. Электрический шкаф NGC обеспечивает циркуляцию воздуха на уровне корпуса. Сервисная документация HAAS определяет вентилятор охлаждения шкафа как часть системы усилителя; этот вентилятор должен работать от 120 В переменного тока и должен быть исправен при расследовании условий перегрева усилителя.

Датчик перегрева в усилителе срабатывает при 195°F (90°C). На практике этот порог редко достигается при нормальных рабочих циклах, когда поток воздуха в шкафу не затруднен. Неисправности перегрева в полевых условиях почти всегда связаны с заблокированными вентиляционными путями, неисправным вентилятором шкафа или продолжительной работой на высоких циклах нагрузки с недостаточным временем выдержки для рассеивания тепла.

Совместимость со станками HAAS NGC

93-32-3551J используется в широком спектре станков HAAS NGC, где указан 45-амперный усилитель оси. Типичные применения осей включают:

Вертикально-фрезерные станки (VMC): Оси X, Y, Z и вращающиеся оси на фрезерных станках серии VF, где размер двигателя соответствует диапазону 45-амперного усилителя.

Токарные станки: Приводы оси Z и X на токарных станках серии ST, а также приводы с приводным инструментом и ориентацией оси C в конфигурациях токарно-фрезерных станков.

Горизонтально-фрезерные станки: Оси подачи на горизонтальных станках серии EC, требующие приводов осей средней мощности.

Поворотные и наклонно-поворотные столы: Поворотные изделия HRT и TRT в сочетании с управлением NGC, где двигатель поворотной оси соответствует номинальному току этого усилителя.

Всегда проверяйте номинальный ток усилителя, указанный для конкретной оси на конкретном серийном номере станка — по этой причине поиск деталей HAAS индексируется по серийному номеру. Ось на 30 А или 60 А на том же станке не обслуживается этим блоком; обслуживаются только оси с номиналом 45 А.

Семейство интеллектуальных усилителей HAAS — сравнение номинальных токов

Примечание о совместимости между поколениями: HAAS подтвердил в своей сервисной документации NGC, что новые цифровые усилители (серия 93-5088) полностью обратно совместимы с интеллектуальными усилителями BL. Это означает, что 93-5089 (45A цифровой усилитель) может заменить 93-32-3551J в станке NGC, если интеллектуальный усилитель недоступен, без каких-либо других изменений в конфигурации станка.

Требования безопасности при замене

Шина постоянного тока 320 В, питающая этот усилитель, представляет смертельную опасность поражения электрическим током во время и сразу после работы станка. Собственное сервисное руководство HAAS прямо указывает на требуемую процедуру: после нажатия [ВЫКЛ. ПИТАНИЯ] и отключения главного автоматического выключателя подождите минимум пять минут перед открытием электрического шкафа. Индикатор высокого напряжения на векторном приводе должен быть полностью погашен перед любым контактом с клеммами усилителя или соединениями шины. Этот период ожидания не является необязательным — конденсаторы шины в векторном приводе сохраняют смертельный заряд после отключения питания и постепенно разряжаются в течение нескольких минут.

При замене усилителя всегда загружайте и заполняйте контрольный список отчета об инспекции усилителя HAAS перед отключением каких-либо компонентов. Эта структурированная проверка отличает неисправность усилителя от короткого замыкания двигателя или неисправности кабеля — что, если не будет устранено до установки замены, немедленно повредит новое устройство.

Часто задаваемые вопросы

В1: Что означает префикс «93-» в номере детали 93-32-3551J, и отличается ли он от оригинального 32-3551J?

Префикс «93-» в номерах деталей HAAS идентифицирует детали, которые могут включать в себя количество восстановленных компонентов — это указано непосредственно на официальном портале деталей HAAS. 93-32-3551J является текущей заменой детали HAAS для оригинального 32-3551J, который снят с производства. Оба функционально взаимозаменяемы: 93-32-3551J устанавливается непосредственно в любое положение станка, которое ранее занимал 32-3551J, без необходимости каких-либо изменений в конфигурации. При поиске замены 93-32-3551J является правильной текущей ссылкой, независимо от того, какой вариант был изначально установлен на станке.

В2: Горит красный светодиод FAULT на усилителе. Означает ли это, что усилитель нуждается в замене?

Не обязательно — и сервисная документация HAAS рекомендует структурированное расследование неисправностей перед списанием усилителя. Красный светодиод FAULT может быть вызван несколькими условиями, внешними по отношению к самому усилителю: короткое замыкание обмотки двигателя, поврежденный силовой кабель двигателя, механическая блокировка оси, вызвавшая событие перегрузки, или низкое напряжение шины из-за проблемы с векторным приводом. Правильная последовательность диагностики заключается в проверке истории аварийных сигналов станка на предмет аварийных сигналов перегрузки, предшествующих событию перегрузки по току (что указывает на столкновение, а не на отказ усилителя), затем выполните проверку сопротивления между клеммами кабеля двигателя и землей, чтобы исключить короткое замыкание двигателя или кабеля. Только после исключения внешних причин следует подозревать сам усилитель. Замена усилителя на станке с неустраненным коротким замыканием двигателя немедленно повредит заменяемое устройство.

В3: Можно ли использовать 93-32-3551J на любой оси HAAS, или он должен соответствовать оригинальной спецификации оси?

Он должен соответствовать. HAAS назначает определенные номинальные токи усилителей для конкретных осей на основе серводвигателя, установленного на этой оси. Установка 45-амперного усилителя на ось, разработанную для 30-амперного или 60-амперного усилителя, приведет либо к снижению производительности (если он недоразмерен), либо к неоправданным расходам без функциональной выгоды (если он переразмерен). Важно отметить, что управление NGC обменивается данными в цифровом виде с каждым усилителем оси и настраивает его при запуске, используя параметры, которые включают ожидаемый тип оси и усилителя. Всегда подтверждайте номинальный ток усилителя для конкретной оси на конкретном серийном номере станка — либо через электрическую схему станка, либо через поиск деталей HAAS, индексированный по серийному номеру — перед заказом.

В4: Этот блок указан как б/у. Что следует проверить перед установкой б/у 93-32-3551J?

Сначала визуальный осмотр: проверьте наличие следов обгорания, вздутых или треснувших конденсаторов, тепловых повреждений в области силовых транзисторов радиатора и любых признаков попадания загрязненного охлаждающего вещества. Убедитесь, что клеммная колодка выхода двигателя (U/V/W) и точки подключения шины постоянного тока не имеют признаков искрения или перегрева. Перед установкой выполните проверку сопротивления от красной клеммы на усилителе до земли при отключенном двигателе — усилитель с коротким замыканием выходного каскада покажет сопротивление, близкое к нулю, что указывает на внутренний отказ силового транзистора. Если блок проходит визуальный осмотр и проверку сопротивления, установите его, включите питание и убедитесь, что зеленый светодиод POWER ON горит, а светодиод FAULT не горит в состоянии готовности перед подачей команды на движение оси.

В5: Совместим ли 93-32-3551J как со станками VMC, так и с токарными станками NGC?

Да, аппаратное обеспечение усилителя одинаково независимо от типа станка. 93-32-3551J — это универсальный модуль усилителя оси, используемый в любом станке HAAS на платформе NGC, где указан 45-амперный усилитель — вертикально-фрезерные станки серии VF, токарные станки серии ST, горизонтальные станки серии EC и оси поворотных столов используют одно и то же семейство усилителей. Управление NGC настраивает поведение усилителя для конкретной оси через его цифровую линию связи, поэтому сам физический модуль не имеет ограничений по типу станка. Важно, чтобы номинальный ток (45 А) соответствовал спецификации оси на конкретном станке, что подтверждается серийным номером или электрическими схемами станка.
