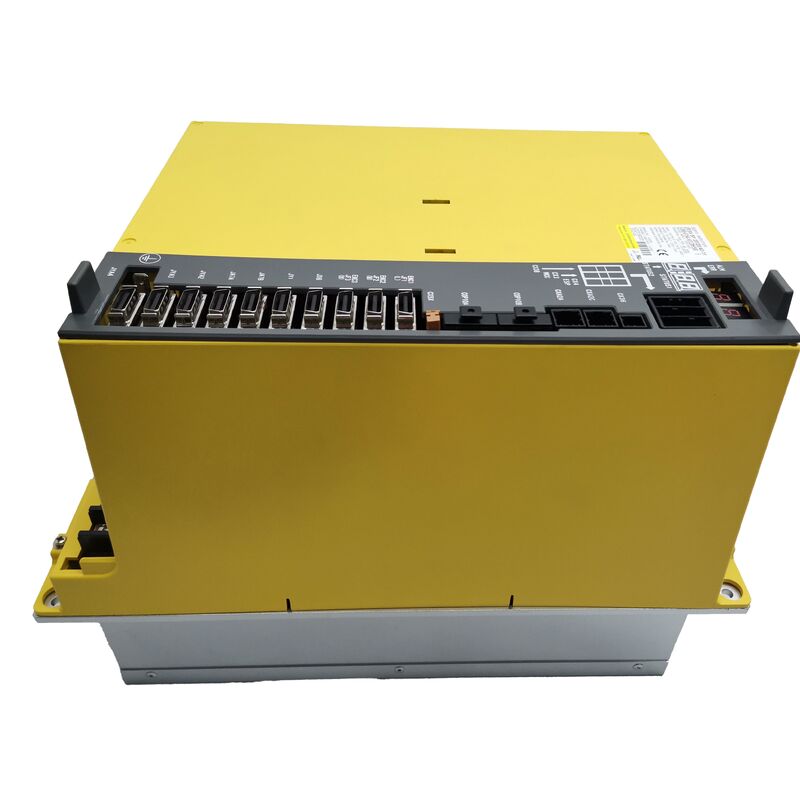

FANUC A06B-6164-H312 — βiSVSP 20/20/40-11 Комбинированный серво- и шпиндельный усилитель | 3-осевой + 11 кВт, класс 200 В

№ детали: A06B-6164-H312 (#H580) █ Семейство: Интегрированный блок сервопривода/шпинделя βi █ Код модели: biSVSP 20/20/40-11 █ Интерфейс: Оптоволоконный FSSB █ Класс напряжения: Серия с входным напряжением 200 В переменного тока

Обзор продукта

A06B-6164-H312 относится к средне-низкому диапазону мощности семейства комбинированных усилителей FANUC βiSVSP (Beta i Servo/Spindle) — линейки продуктов, предназначенных для объединения трех каналов сервопривода и полного шпиндельного усилителя в одном модуле. В то время как более мощный A06B-6164-H333 предназначен для станков со шпинделями мощностью 15 кВт, H312 подходит для обрабатывающих центров меньшего размера, компактных токарных ячеек и ЧПУ-платформ начального и среднего уровня, которые используют шпиндельные двигатели мощностью 11 кВт в сочетании с сервоосями легкой и средней нагрузки.

Комбинированный формат блока является определяющей характеристикой серии 6164. Вместо использования отдельного шпиндельного усилителя вместе с отдельным многоосевым сервомодулем, этот единый корпус одновременно питает три серводвигателя на осях L, M и N, а также приводит в движение шпиндель — все это от одного сетевого подключения, одной шины постоянного тока и одного оптоволоконного канала связи FSSB с ЧПУ. Для производителей станков, работающих в условиях ограниченного пространства шкафа, эта интеграция напрямую приводит к экономии места и сокращению количества межблочных проводов.

Связь осуществляется исключительно через оптоволоконную линию FANUC FSSB (Fanuc Serial Servo Bus), что делает A06B-6164-H312 совместимым с системами ЧПУ FANUC поколения 0i-D/0i-MD. Он принадлежит к тому же второму поколению серии Beta, что и 6164-H311 (шпиндель 7,5 кВт) и 6164-H333 (шпиндель 15 кВт), отличаясь только классом выходной мощности шпинделя и соответствующим размером сервоканалов.

Технические характеристики в общих чертах

Расшифровка обозначения модели: biSVSP 20/20/40-11

Каждая цифра в коде модели FANUC βiSVSP имеет определенное значение:

bi — Серия Beta i (второе поколение семейства приводов Beta с использованием связи FSSB)

SVSP — Сервопривод + шпиндель, интегрированные в один блок

20 / 20 / 40 — Номинальный пиковый ток каждого сервоканала: ось L 20 А, ось M 20 А, ось N 40 А. Асимметричное распределение между L/M и N является преднамеренным — канал N обычно назначается оси с большей нагрузкой, такой как ось Z на вертикальном обрабатывающем центре, где нагрузки от резания и компенсации гравитации максимальны.

11 — Класс шпиндельного усилителя, рассчитанный на непрерывную выходную мощность 11 кВт.

Эта конвенция наименования напрямую помещает H312 между более легким H311 (biSVSP 20/20/40-7,5, шпиндель 7,5 кВт) и более мощным H333 (biSVSP 40/40/40-15, шпиндель 15 кВт) в рамках одного семейства 6164 — все три блока имеют одинаковую трехсервоосную архитектуру, но различаются по классу выходной мощности шпинделя и соответствующим номинальным значениям сервоканалов.

Совместимость с двигателями

Сервооси (L / M / N)

Три сервоканала предназначены для серводвигателей FANUC βiS (Beta i Standard). Учитывая номинальные значения непрерывного тока 6,5 А на каналах L и M и 13 А на канале N, диапазон совместимых серводвигателей включает:

• βiS 4/5000 и βiS 8/3000 — в пределах номинальных значений каналов L и M для осей легкой нагрузки
• βiS 8/2000 и βiS 12/3000 — подходят для канала N при его номинальном непрерывном токе 13 А

Двигатели серии βiS 22 и выше не должны подключаться к каналам L или M этого блока, поскольку их требования к непрерывному току приведут к тепловой перегрузке каналов с номинальным током 6,5 А. Канал оси N, с его пиковым током 40 А и непрерывной мощностью 13 А, может выдерживать более высокие нагрузки сервопривода, если рабочий цикл позволяет.

Шпиндельный двигатель

Секция шпинделя мощностью 11 кВт соответствует шпиндельным двигателям серии βi FANUC мощностью 11 кВт. Совместимые шпиндельные двигатели включают:

• βiI 8/10000 — встроенный шпиндель, 8 кВт, в пределах запаса усилителя
• βiI 12/8000 — двигатель класса 12 кВт, подтверждаемый по выходной мощности 56 А по спецификации двигателя

Как и при любом сопряжении двигателя и усилителя, всегда сверяйте номинальный непрерывный ток двигателя с выходной мощностью усилителя 56 А, чтобы подтвердить пригодность перед установкой.

Примечание о противоречивых описаниях на рынке

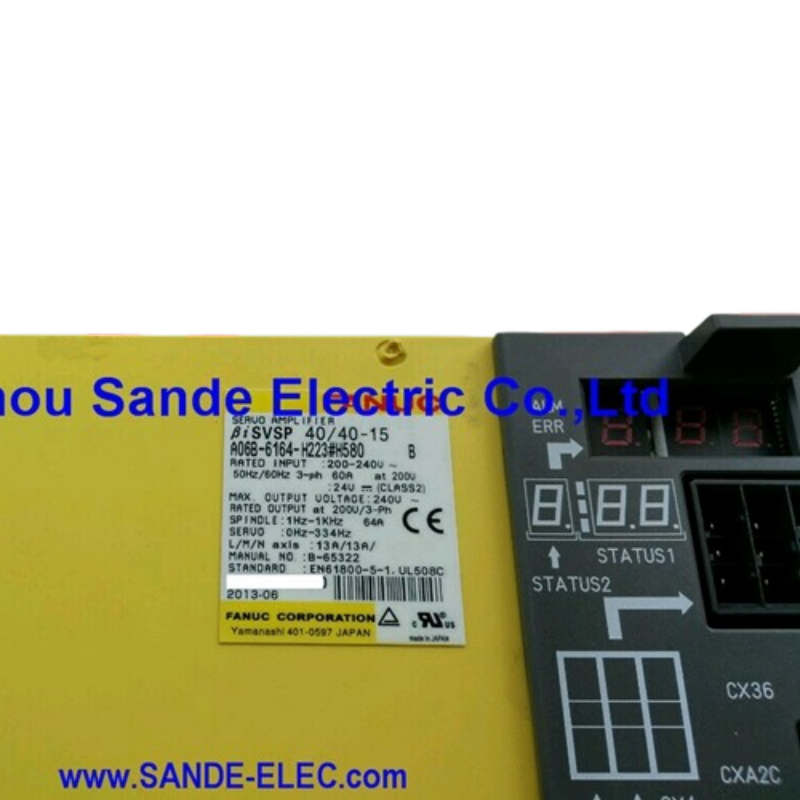

Покупатели, ищущие этот номер детали, могут столкнуться со списками, описывающими A06B-6164-H312#H580 как двух-осевой блок (biSVSP 80/80-18), а не трех-осевой. Это расхождение, по-видимому, связано с ошибками ввода данных в некоторых каталогах дистрибьюторов. Серия номеров деталей FANUC H3xx в семействе 6164 последовательно следует трех-сервоосной архитектуре — H311, H333, H343 и H364 являются трех-осевыми блоками, и H312 следует той же схеме. Конкретные электрические параметры (сервоканалы 20 А/20 А/40 А, вход 52 А, шпиндель 11 кВт) соответствуют трех-осевой классификации biSVSP 20/20/40-11. Покупателям следует подтвердить обозначение модели по этикетке на физическом блоке перед любым заказом по перекрестной ссылке.

Совместимость с системой ЧПУ и встроенная диагностика

A06B-6164-H312 обменивается данными с ЧПУ через оптоволоконную шину FSSB, что ограничивает его платформами управления поколения 0i-D:

• FANUC Series 0i-D (0i-MD для фрезерования, 0i-TD для токарной обработки)
• FANUC Series 0i-Mate-D
• FANUC Series 0i-MF (с подтверждением прошивки)

Блок включает обнаружение аварийных сигналов IPM (Intelligent Power Module), которое отслеживает температуру внутренних переходов транзисторов и сообщает о неисправностях до того, как тепловой разгон вызовет повреждение печатной платы. Поддерживаются режимы управления HRV2 и HRV3 (High Response Vector), обеспечивающие более высокую пропускную способность контура тока, что снижает ошибку слежения во время высокоускоренных движений по контуру.

Перекрестная ссылка на номера деталей

Доставка и логистика

Отправка: Наличие на складе подтверждается и отправляется в течение 1–2 рабочих дней с момента заказа. Упаковка использует антистатическую защиту с плотным пенопластовым наполнителем внутри жесткой картонной коробки; более тяжелые или хрупкие блоки отправляются в индивидуальных деревянных ящиках.

Перевозчики: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — перевозчик выбирается в зависимости от пункта назначения и срочности доставки.

Глобальный охват: Экспресс-доставка осуществляется в более чем 220 стран в течение 24–48 часов. Стандартная международная доставка занимает 3–7 рабочих дней.

Документация: Каждая поставка включает коммерческий счет-фактуру и подробный упаковочный лист. Импортные пошлины и таможенные сборы страны назначения оплачиваются покупателем.

Часто задаваемые вопросы

В1: Какова практическая разница между A06B-6164-H312 и A06B-6164-H311?

Оба являются комбинированными блоками сервопривода плюс шпиндель с тремя осями из семейства 6164 βiSVSP, и оба используют одинаковое распределение сервоканалов 20/20/40. Единственное отличие — класс выходной мощности шпинделя: H311 поддерживает шпиндельный двигатель мощностью 7,5 кВт, а H312 — до 11 кВт. Если на шильдике шпиндельного двигателя вашего станка указана мощность от 8 кВт до 11 кВт непрерывно, то H312 является правильным выбором. H311 будет недостаточен для такого шпинделя, а следующий шаг — H333 мощностью 15 кВт — будет избыточным и, возможно, ненужным с точки зрения затрат.

В2: Почему канал оси N имеет более высокий номинальный ток, чем каналы L и M?

Асимметричное распределение сервоканалов в biSVSP 20/20/40-11 является преднамеренным. На большинстве трех-осевых обрабатывающих центров, использующих этот блок, канал оси N назначается оси Z (вертикальное перемещение), которая имеет более высокий спрос на непрерывный ток из-за компенсации гравитации и веса шпиндельной головки. Номинальный пиковый ток 40 А / непрерывный ток 13 А на канале N обеспечивает необходимый запас мощности для этого применения, в то время как каналы L и M с пиковым током 20 А / непрерывным током 6,5 А адекватно справляются с осями X и Y меньшей нагрузки.

В3: Можно ли использовать A06B-6164-H312 с системой ЧПУ FANUC 0i-MF вместо 0i-D?

0i-MF использует ту же оптоволоконную архитектуру связи сервопривода FSSB, что и семейство 0i-D, поэтому электрическая совместимость в целом сохраняется. Однако, когда усилитель сопрягается с системой ЧПУ более нового поколения, чем то, для которого он изначально был разработан, необходимо правильно настроить параметры ЧПУ — особенно параметры инициализации сервопривода и параметры типа шпиндельного усилителя. Перед вводом в эксплуатацию подтвердите у FANUC или квалифицированного интегратора, что используемая версия прошивки 0i-MF поддерживает усилитель серии A06B-6164.

В4: Блок включается, но на станке одновременно отображается ошибка связи FSSB по всем осям. Что следует проверить в первую очередь?

Аварийный сигнал FSSB, затрагивающий все оси одновременно при включении, почти всегда указывает на проблему с оптоволоконной связью, а не на неисправность привода. Проверьте оба конца оптоволоконного кабеля, соединяющего оптический интерфейс ЧПУ с блоком усилителя: осмотрите кабель на предмет физических повреждений, пыли или загрязнений на быстроразъемных оптических разъемах и убедитесь, что каждый разъем полностью вставлен. Грязный или частично отсоединенный оптический разъем является наиболее частой причиной этого симптома и устраняется без прикосновения к самому усилителю.

В5: Можно ли отремонтировать этот блок, если шпиндельный канал выйдет из строя, а сервоканалы останутся работоспособными?

Да. Ремонт A06B-6164-H312 в полевых условиях хорошо налажен среди специализированных ремонтных мастерских FANUC. Поскольку выходной каскад шпинделя использует дискретный силовой модуль IGBT, отказ шпиндельного канала не означает автоматически, что выходные IGBT сервопривода затронуты. Компетентный ремонтный центр протестирует все четыре канала независимо и заменит только вышедший из строя силовой каскад, что значительно более экономично, чем полная замена модуля. Если приоритетом является минимизация времени простоя станка, то обменный блок является более быстрым решением; если приоритетом являются затраты, то ремонт является лучшим вариантом — при условии, что у вас есть проверенный исправный блок для возврата станка в эксплуатацию, пока неисправный модуль ремонтируется.
