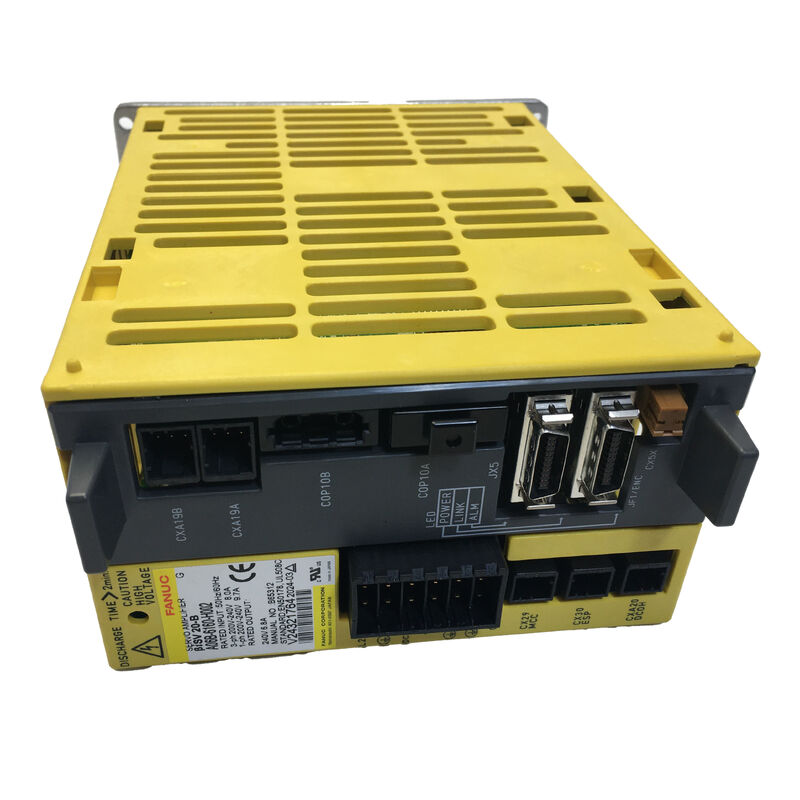

FANUC A06B-6160-H002 Сервоусилитель — блок βiSV20-B для одной оси, 200 В, FSSB

№ детали: A06B-6160-H002 ▏Модель: βiSV20-B ▏Тип: Одноосевой сервоусилитель переменного тока ▏Класс напряжения: Входное напряжение 200 В ▏Интерфейс: Оптоволоконный FSSB ▏Состояние: Новый оригинал

Обзор

Возьмите любой компактный токарный или вертикально-фрезерный станок с ЧПУ FANUC, управляемый системой 0i-D, и есть большая вероятность, что ось X или Y приводится в движение таким же блоком. A06B-6160-H002 — модель βiSV20-B — это основной одноосевой сервоусилитель серии Beta i от FANUC, предназначенный для легких и средних рабочих осей в сочетании с серводвигателями серий βiS 2 — βiS 8.

Он относится к семейству автономных усилителей A06B-6160: линейке одноосных приводов, которые подключаются непосредственно к трехфазной или однофазной сети переменного тока 200–240 В без отдельного модуля питания. Каждый блок полностью автономен, выполняя собственную выпрямление, управление шиной постоянного тока и рассеивание энергии торможения через встроенный регенеративный резистор. Связь с ЧПУ осуществляется по FSSB (Fanuc Serial Servo Bus), оптоволоконной последовательной шине FANUC, которая обеспечивает приводу тот же помехозащищенный интерфейс сервошины, что и весь диапазон усилителей αi и βi.

При пиковой выходной мощности 20 А модель H002 правильно подобрана для категории легких осей. Использование блока с более высоким номиналом вместо него, как правило, безвредно, если параметры перенастроены; использование блока с более низким номиналом (H001) является недостаточным; замена внешне похожего A06B-6160-H003 (βiSV40-B) без перенастройки параметров сервопривода ЧПУ создает несоответствие между возможностями усилителя и настройками ограничения тока ЧПУ, что приводит к ошибкам оси.

Электрические характеристики

Выбор правильной модели: серия A06B-6160 в обзоре

Все четыре модели в линейке одноосных усилителей 6160 имеют одинаковый физический формат и интерфейс FSSB. Правильный выбор означает соответствие непрерывного потребления тока двигателем номинальной выходной мощности усилителя, а не его пиковой мощности:

Модели H002 и H003 визуально почти идентичны. Этикетка на передней панели — единственный надежный идентификатор на месте; всегда проверяйте ее перед заказом замены.

Совместимые серводвигатели

Непрерывный ток 6,5 А / пиковый ток 20 А модели βiSV20-B хорошо подходит для следующих типоразмеров двигателей βiS:

• βiS 2/4000 — компактный двигатель с низкой инерцией; потребление тока в пределах нормы при любом рабочем цикле
• βiS 4/4000 и βiS 4/5000 — стандартные двигатели для легких осей, используемые на большинстве токарных и фрезерных станков с ЧПУ 0i-D; наиболее распространенное сочетание для этого усилителя
• βiS 8/3000 — двигатель среднего размера; убедитесь, что рабочий цикл оси поддерживает непрерывное потребление тока ниже 6,5 А при продолжительных проходах резания

Для двигателей βiS 8/2000 и более крупных типоразмеров непрерывное потребление тока при тяжелой обработке может приближаться или превышать номинальную выходную мощность H002 — в этом случае βiSV40-B (A06B-6160-H003) является подходящим выбором.

Два входа, одна распространенная ошибка

A06B-6160-H002 имеет два электрически раздельных разъема питания, которые оба необходимы для нормальной работы:

CX29 — Основная цепь (200–240 В переменного тока) Приводит двигатель в действие. Принимает трехфазное или однофазное питание. Сечение провода должно быть рассчитано на 20 А с достаточным запасом, особенно если линия питания длинная. Просадка напряжения на этой линии во время ускорения оси является частой причиной прерывистых сигналов тревоги сервопривода, которые трудно отследить без анализатора качества электроэнергии.

CX2A — Цепь управления (24 В постоянного тока) Питает плату логики, интерфейс FSSB и цепи энкодера. Это питание должно оставаться включенным, пока ЧПУ находится в состоянии готовности, даже во время технического обслуживания, когда главный выключатель на 200 В отключен. Отключение 24 В при активном FSSB вызывает сигнал тревоги о разрыве связи, который устраняется только после полного цикла питания. Перекрестное подключение этих двух входов является повреждающей ошибкой, которая встречается чаще, чем должна, при первой установке.

Архитектура прямого подключения к сети — PSM не требуется

Инженеры, переходящие с установок серии αi-B, иногда ищут сопутствующий модуль питания (PSM) перед вводом в эксплуатацию привода βiSV-B. Его нет — и он не нужен. В отличие от αiSV-B, который питается от общей шины постоянного тока, питаемой от PSM αiPS-B, серия βiSV-B имеет собственный внутренний выпрямитель и конденсатор шины постоянного тока. Каждый блок питается от сети независимо. Это упрощает проводку шкафа для добавления вспомогательных осей и означает, что βiSV40-B или βiSV20-B могут быть установлены везде, где доступно питание от сети, без расчета запаса общей шины.

Следствием этой архитектуры является то, что энергия торможения рассеивается внутри блока через внутренний резистор, а не возвращается на общую шину. Для стандартных рабочих циклов осей ЧПУ это вполне достаточно. Приложения с необычно частыми быстрыми реверсами могут потребовать внешний регенеративный резистор для увеличения тепловой мощности внутреннего блока.

Перекрестная ссылка на номера деталей
