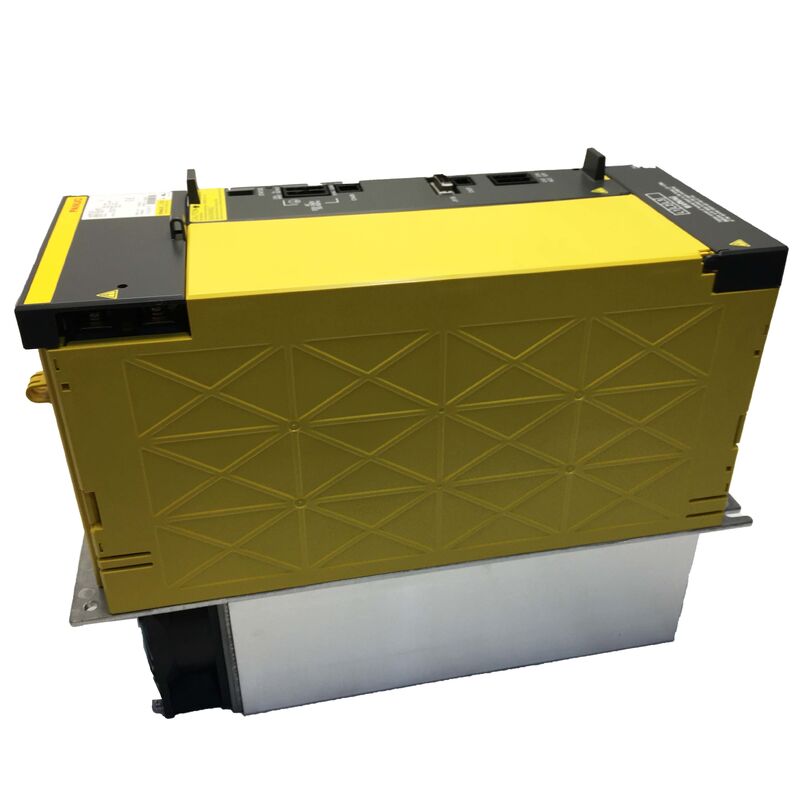

FANUC A06B-6142-H022 — модуль шпиндельного усилителя αiSP 22 типа B | класс 200 В, 25 кВт

№ детали: A06B-6142-H022 (#H580) ▏Серия: αi SP (интерфейс типа B2) ▏Модель: αiSP 22 / AiSP-22 ▏Класс напряжения: вход 200 В ▏Состояние: Новый оригинал

Обзор

A06B-6142-H022 — это шпиндельный усилитель класса 22 кВт из первого поколения серии αi (Alpha i) от FANUC с обозначением интерфейса типа B, который прочно позиционирует его в поколении станков с ЧПУ FANUC серий 16i/18i/21i. Это чисто шпиндельный приводной модуль — без сервоканалов, без комбинированных функций оси — разработанный для точного и надежного управления одним шпиндельным двигателем серии αi, что требуется для высокоцикловой производственной обработки.

Перед заказом важно понимать, какое место занимает это устройство в линейке шпиндельных усилителей FANUC. Серия αi SP типа B (A06B-6142-xxxx) является вариантом второго поколения с разъемом оригинального семейства шпинделей αi, пришедшим на смену типу A (A06B-6141-xxxx). Оба являются приводами αi первого поколения, предназначенными для систем управления 16i/18i/21i. Они отличаются от более поздней серии αiSP-B (A06B-6220/6222-xxxx), которая использует оптоволоконную связь FSSB и предназначена для систем управления поколений 0i-D/30i/31i. Знание серии ЧПУ, установленной на вашем станке, определяет, к какому семейству относится устройство — путаница между ними является наиболее распространенной ошибкой при поиске этого номера детали.

Как и все модули шпинделей серии αi, A06B-6142-H022 работает от общего шины постоянного тока, обеспечиваемой сопутствующим модулем питания αiPS, потребляя энергию от выпрямленного и регулируемого рельса постоянного тока, а не напрямую от трехфазной сети переменного тока. Полная силовая плата и плата управления ЧПУ размещены в одном подключаемом шасси, причем каждая плата при необходимости может быть заменена в полевых условиях независимо.

Технические характеристики

Примечание: Электрические характеристики относятся к эквиваленту αiSP 22 типа A (A06B-6141-H022), который имеет тот же класс мощности. Подтвердите по этикетке устройства перед установкой.

Тип A против типа B против типа B2 — понимание различий в интерфейсе

Цифра "22" в коде модели относится к классу мощности шпиндельного двигателя (диапазон 22 кВт). Буквенный код различает версию интерфейса ЧПУ:

Устройства типа A и типа B не взаимозаменяемы без проверки того, что прошивка ЧПУ поддерживает вариант разъема. Параметр типа шпиндельного усилителя в ЧПУ должен соответствовать физическому устройству. Установка устройства типа B вместо типа A может потребовать изменения параметра ЧПУ, даже если шпиндельный двигатель остается тем же.

Совместимые шпиндельные двигатели

Усилитель αiSP 22 предназначен для шпиндельных двигателей FANUC серии α в диапазоне непрерывной мощности 22 кВт. Типичные совместимые типы двигателей включают:

Серия αiI (интегрированная) в классе 22 кВт:

• αiI 22/6000 — интегрированный шпиндельный двигатель, 22 кВт непрерывно
• αiI 18/8000 — вариант мощностью 18 кВт на более низких скоростях в пределах запаса мощности усилителя

αiIP (интегральный, встроенный в шпиндель):

• αiIP 22/8000 — сквозной двигатель шпинделя, рассчитанный на высокоскоростные приложения

αiIL (рядный):

• αiIL 22/6000 — внешний двигатель, приводящий в движение через понижающий редуктор

Выбор двигателя всегда должен подтверждаться по спецификации двигателя FANUC, чтобы гарантировать, что требуемый непрерывный ток находится в пределах номинального выходного тока усилителя 95 А. Обозначение 22 кВт относится к типичному классу двигателя, а не к жесткому электрическому ограничению.

Архитектура шины постоянного тока — почему PSM имеет значение

A06B-6142-H022 не подключается напрямую к сети переменного тока. Он питается от общей шины постоянного тока, распределяемой модулем αiPS (Alpha i Power Supply) — общим выпрямителем и центром управления энергией для всех серво- и шпиндельных усилителей в шкафу. Эта архитектура общей шины позволяет рекуперативной тормозной энергии от замедляющихся двигателей возвращаться на шину и потребляться другими осями, которые одновременно ускоряются, вместо того чтобы рассеиваться в виде тепла.

При указании замены PSM для шкафа, содержащего этот шпиндельный модуль, выходная мощность PSM должна быть рассчитана на суммарный пиковый ток шпиндельного усилителя плюс все сервооси на той же шине. Недостаточно мощный PSM является распространенной ошибкой при вводе в эксплуатацию, которая приводит к аварийным сигналам пониженного напряжения на шине постоянного тока во время одновременных событий ускорения при высокой нагрузке — неисправность, которую можно спутать с отказом шпиндельного модуля.

Функции жесткого нарезания резьбы и ориентации

αiSP 22 поддерживает полный набор функций шпинделя FANUC, включая:

• Ориентация шпинделя (остановка в фиксированной точке) — для автоматических сменщиков инструмента и паллетных систем, требующих повторяемого углового положения шпинделя
• Жесткое нарезание резьбы — синхронизированная интерполяция шпинделя и оси Z для нарезания резьбы без плавающего держателя метчика, доступно при включенной опции ЧПУ
• Контурное управление Cs (интерполяция оси C) — полное управление шпинделем по замкнутому контуру для комбинированных операций фрезерования/токарной обработки, требует соответствующего энкодера шпиндельного двигателя и опции ЧПУ

Все три функции зависят от наличия на шпиндельным двигателе подходящего устройства обратной связи по положению (позиционный кодер или встроенный энкодер). Аппаратное обеспечение усилителя поддерживает все функции; доступность на станке зависит от опций программного обеспечения ЧПУ, приобретенных во время первоначального ввода в эксплуатацию.

Перекрестная ссылка на номера деталей

Доставка и логистика

Отправка: Наличие на складе подтверждено и отправка в течение 1–2 рабочих дней. Комплектуется силовой платой и платой управления шпинделем, упакован в антистатическую защиту внутри жесткого картонного короба с пенопластовой прокладкой.

Перевозчики: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Доставка: Экспресс-сервисы охватывают 220+ стран с транзитным временем 24–48 часов. Стандартная международная доставка 3–7 рабочих дней.

Импортные пошлины: Оплачиваются покупателем в соответствии с правилами страны назначения. Коммерческий инвойс и упаковочный лист прилагаются к каждой отправке.

Часто задаваемые вопросы

В1: Какова практическая разница между A06B-6141-H022 (тип A) и A06B-6142-H022 (тип B) — могут ли они заменить друг друга? Оба управляют шпиндельным двигателем серии α мощностью 22 кВт того же класса и используют одну и ту же архитектуру шины постоянного тока. Разница заключается в разъеме и интерфейсе связи между шпинделем усилителя и системой управления ЧПУ. Тип A использует одну конфигурацию разъема; тип B (также называемый B2) использует обновленную компоновку, которая была представлена с более поздними ревизиями 16i/18i. Во многих случаях тип B может заменить устройство типа A, но это требует проверки того, что ревизия прошивки ЧПУ на станке поддерживает интерфейс типа B и что параметр типа шпиндельного усилителя обновлен соответствующим образом. Прямая замена без подтверждения параметров может привести к тому, что шпиндель не будет реагировать при включении питания.

В2: Мой станок использует систему управления 16i-MB. Является ли A06B-6142-H022 правильным шпиндельным усилителем для этой платформы? Семейство 16i является основной целью для серии αi SP типа B, поэтому да — A06B-6142-H022 разработан для этого поколения. Подтвердите, проверив параметр типа шпиндельного усилителя в ЧПУ (обычно доступен через экран настройки сервопривода/шпинделя) и сопоставив его с установленным или предполагаемым устройством. 16i-MB может работать как с модулями αiSP типа A, так и типа B в зависимости от версии прошивки; настройка параметра указывает, какой из них ожидается.

В3: Можно ли использовать этот усилитель с системой управления FANUC 0i-D или 30i в качестве прямой замены? Нет — семейства 0i-D и 30i/31i используют более новые усилители серии αiSP-B (A06B-6220/6222-xxxx), которые обмениваются данными по оптоволоконной шине FSSB. A06B-6142-H022 использует прямой цифровой интерфейс, который электрически несовместим со структурой шины FSSB. Если вы модернизируете станок с управления 16i до 30i, шпиндельный усилитель также потребуется модернизировать до устройства αiSP-B — сам двигатель обычно может остаться, если он находится в пределах текущего класса нового усилителя.

В4: Какие аварийные сигналы шпинделя наиболее часто связаны с этим усилителем, и каковы первые шаги при появлении аварийного сигнала? Наиболее частые полевые аварийные сигналы на αiSP 22 типа B включают AL-01 (перегрев двигателя), AL-07 (перенапряжение на шине постоянного тока при замедлении), AL-09 (пониженное напряжение на шине постоянного тока) и AL-24 (неисправность выходного транзистора). Для AL-07 проверьте напряжение на шине постоянного тока во время замедления шпинделя — этот сигнал часто указывает на превышение регенеративной способности PSM αiPS во время быстрых остановок шпинделя. Увеличение постоянной времени замедления шпинделя в параметрах ЧПУ снижает пиковую рекуперативную энергию и часто устраняет этот сигнал без замены оборудования. Для AL-09 проверьте напряжение питания сети PSM и проверьте ослабленные соединения на клеммах шины постоянного тока между PSM и этим модулем.

В5: Модуль шпинделя включается без аварийных сигналов, но шпиндельный двигатель издает аномальную вибрацию во время резки. Это неисправность усилителя? Аномальная вибрация шпинделя во время резки чаще является механической проблемой или проблемой параметров, чем аппаратной неисправностью усилителя. Начните с проверки обратной связи энкодера шпиндельного двигателя — ухудшение сигнала позиционного кодера приводит к нестабильности контура скорости, которая проявляется как слышимая вибрация или проблемы с качеством поверхности. Далее, проверьте параметр усиления контура тока шпинделя (PK1SP и PK2SP в наборе параметров FANUC): значения, отклонившиеся от заводской настройки после инициализации параметров — или неправильные значения, введенные при замене шпиндельного усилителя — являются частой причиной резонанса на определенных скоростях шпинделя. Если вибрация зависит от скорости (усиливается на определенных оборотах), это указывает скорее на проблему с параметрами, чем на отказ выходного каскада.
