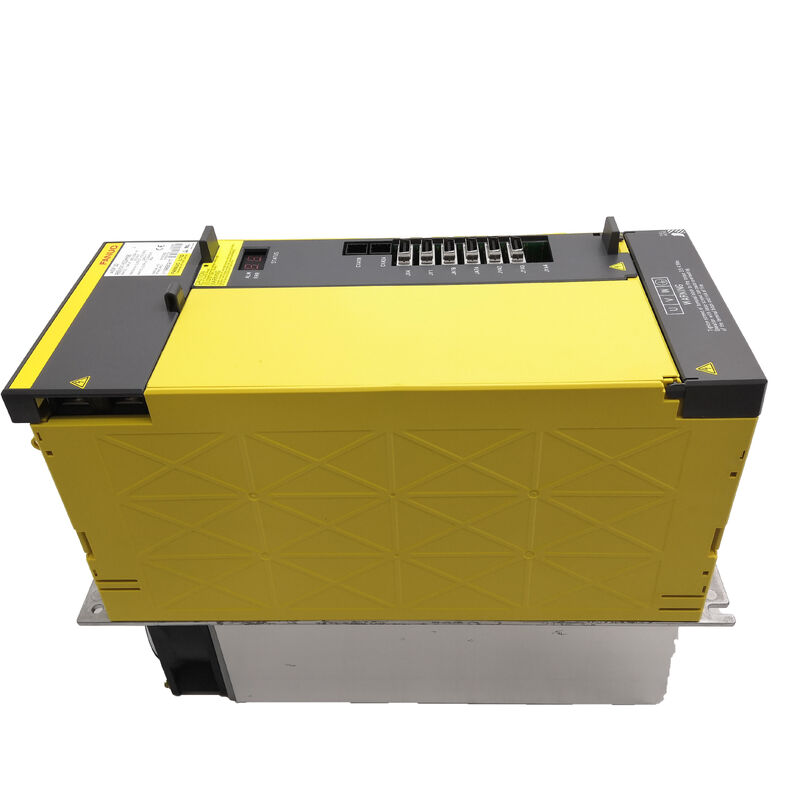

FANUC A06B-6141-H022 — модуль шпиндельного усилителя αiSP 22 типа A | 200 В, 95 А, 25,2 кВт

№ детали: A06B-6141-H022 (#H580) ▏Серия: αi SP Тип A ▏Модель: αiSP 22 / AiSP-22 ▏Класс напряжения: 200 В вход ▏Состояние: Новый оригинал

Что это за устройство и кому оно нужно

Когда аварийный сигнал шпинделя останавливает обрабатывающий центр, работающий под управлением FANUC 16i, 18i или 21i, A06B-6141-H022 является одной из наиболее часто требуемых запасных частей для этого поколения систем управления. Это вариант интерфейса типа A шпиндельного усилителя FANUC αiSP 22 — модуля, который управляет одним шпиндельным двигателем серии αi в классе непрерывной мощности 22 кВт, получая питание от общего шины постоянного тока αiPS в шкафу и подавая регулируемое трехфазное переменное напряжение на шпиндельный двигатель.

Обозначение «Тип A» не является показателем качества — оно относится конкретно к физическому разъему и формату коммуникационного интерфейса между усилителем и ЧПУ. Тип A был исходным интерфейсом, использовавшимся при первом выпуске серии αi, и он остается правильной спецификацией для большой установленной базы станков поколения 16i/18i, которые все еще производятся по всему миру. Его преемник для того же поколения ЧПУ — вариант типа B / B2 (A06B-6142-H022) — использует обновленную компоновку разъемов и может потребовать корректировки параметров ЧПУ при замене. Для станков, которые поставлялись с устройством типа A, прямое приобретение A06B-6141-H022 является самым безопасным путем к восстановлению «один в один».

Технические характеристики

Семейство αiSP 22 — Тип A, Тип B и новый αiSP-B: в чем разница?

Три разных номера деталей описывают шпиндельный усилитель FANUC αi мощностью 22 кВт, и путаница между ними является самой дорогой ошибкой при поиске в этой категории. Таблица ниже проясняет различия:

A06B-6141-H022 и A06B-6142-H022 иногда могут заменять друг друга в пределах одного поколения ЧПУ, но только после подтверждения того, что ревизия прошивки ЧПУ поддерживает вариант разъема, и что параметр типа шпиндельного усилителя в ЧПУ обновлен. A06B-6220-H022 имеет совершенно другую электрическую архитектуру и никогда не должен заказываться в качестве замены для станка 16i/18i без полного обновления ЧПУ.

Совместимые шпиндельные двигатели

αiSP 22 Тип A откалиброван для шпиндельных двигателей FANUC серии α в диапазоне мощности 22 кВт. Его номинальный выходной ток 95 А подходит для следующих семейств двигателей:

αiI — Интегрированные шпиндельные двигатели

• αiI 22/6000 — 22 кВт, 6000 об/мин; основной подходящий двигатель для этого усилителя
• αiI 18/8000 — 18 кВт при 8000 об/мин; в пределах запаса мощности усилителя

αiIP — Встроенный тип

• αiIP 22/8000 — прямой приводной двигатель через шпиндель для высокоскоростных обрабатывающих центров

αiIL — Встроенный (внешний) тип

• αiIL 22/6000 — двигатель, приводящий шпиндель через редуктор или ременную передачу

Все варианты выбора двигателя должны быть перекрестно проверены по току потребления двигателя при номинальной нагрузке, чтобы убедиться, что он остается в пределах предельного выходного тока 95 А. Номинальная мощность в кВт — это номинальный класс мощности, а не гарантированный предел совместимости — всегда проверяйте по спецификации двигателя.

Архитектура общей шины постоянного тока: последствия для всего шкафа

A06B-6141-H022 не выпрямляет собственное сетевое питание. Он получает регулируемое питание постоянного тока от модуля питания αiPS, который действует как центральный выпрямитель и менеджер энергии для всего стека усилителей в шкафу. Эта общая архитектура имеет два практических последствия, которые стоит понять:

Совместное использование рекуперативной энергии. При быстром замедлении шпинделя генерируется противо-ЭДС, которая возвращает энергию обратно в шину постоянного тока. Вместо того чтобы рассеивать эту энергию в резисторе, αiPS перераспределяет ее другим модулям, которые одновременно потребляют энергию — например, ускоряющимся сервоосям. Это снижает общую тепловую нагрузку шкафа и потребление электроэнергии при высокоцикловом производстве.

Размер PSM имеет решающее значение. Если αiPS заменяется или в шкаф добавляются дополнительные оси, номинальная непрерывная выходная мощность PSM должна покрывать суммарный пиковый спрос модуля шпинделя плюс всех сервоосей одновременно. Недостаточно мощный PSM вызывает аварийные сигналы пониженного напряжения шины постоянного тока в моменты пикового спроса — симптом, который иногда ошибочно диагностируется как неисправность шпиндельного модуля.

Функции шпинделя: ориентация, жесткое нарезание резьбы, контурное С-осевое движение

Помимо базового управления скоростью, αiSP 22 Тип A поддерживает полный набор функций шпинделя FANUC:

Ориентация шпинделя останавливает шпиндель в точном угловом положении — необходимо для автоматических сменщиков инструмента, индексации паллет и любых операций, где шпиндель должен останавливаться в определенном вращательном положении. Точность остановленного положения зависит от разрешения позиционного кодера, установленного на шпиндельным двигателе.

Жесткое нарезание резьбы синхронизирует вращение шпинделя с подачей по оси Z для нарезания резьбы без плавающего держателя метчика, улучшая точность резьбы и позволяя нарезать резьбу на более высоких скоростях. Эта функция требует опции программного обеспечения ЧПУ для жесткого нарезания резьбы и шпиндельного двигателя, оснащенного соответствующим энкодером.

Контурное С-осевое движение ставит шпиндель под полный контроль положения с обратной связью, позволяя программировать его как поворотную ось C для операций фрезерования на токарном станке. Это требует энкодера шпинделя с высоким разрешением и соответствующей опции программного обеспечения ЧПУ.

Все три функции аппаратно поддерживаются этим усилителем. Их доступность на конкретном станке полностью зависит от опций программного обеспечения ЧПУ, которые были приобретены во время первоначального ввода в эксплуатацию.

Справочник по кодам распространенных аварийных сигналов

Для AL-07 конкретно: перед заменой усилителя попробуйте увеличить постоянную времени замедления шпинделя в параметрах ЧПУ. Быстрые остановки шпинделя на шпинделях с большим моментом инерции часто вызывают аварийные сигналы перенапряжения шины, которые полностью устраняются параметрами без вмешательства в оборудование.

Перекрестная ссылка на номера деталей

Доставка и логистика

Отправка: Складские единицы отправляются в течение 1–2 рабочих дней после подтверждения заказа. Каждый модуль включает в себя полную плату питания и плату управления, упакованные в антистатическую пленку внутри жесткого картонного короба с пенопластовой прокладкой.

Перевозчики: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — перевозчик подбирается в зависимости от пункта назначения и срочности.

Транзит: Экспресс-доставка в 220+ стран в течение 24–48 часов. Стандартный международный транзит 3–7 рабочих дней.

Таможня: Коммерческий инвойс и упаковочный лист предоставляются с каждой отправкой. Импортные пошлины и налоги являются ответственностью покупателя в соответствии с правилами страны импорта.

FAQ

В1: На моем станке установлен шпиндельный усилитель типа B (A06B-6142-H022), который вышел из строя. Могу ли я установить тип A (A06B-6141-H022) в качестве замены? В пределах одного поколения ЧПУ (16i/18i/21i) усилители типа A и типа B αiSP 22 управляют теми же двигателями с теми же номинальными мощностями. Возможность замены типа A на тип B зависит от того, поддерживает ли ревизия прошивки вашего ЧПУ вариант разъема типа A и может ли параметр типа шпиндельного усилителя в ЧПУ быть перенастроен для его принятия. На более поздних ревизиях 16i/18i, которые поставлялись со стандартным типом B, замена на тип A может сработать, но требует корректировки параметров — ее не следует пытаться выполнить «вслепую». Свяжитесь с интегратором FANUC или проверьте документацию по прошивке ЧПУ перед началом.

В2: Какой модуль питания αiPS следует использовать с A06B-6141-H022 в стандартном шкафу трехкоординатного обрабатывающего центра? αiPS должен быть рассчитан на подачу суммарного пикового тока, потребляемого модулем шпинделя плюс всеми сервоосями одновременно. Для типичного трехкоординатного вертикально-фрезерного станка с этим шпиндельным модулем наряду с сервоосями класса 20 А, αiPS 30 или αiPS 45 являются распространенным выбором — но точный выбор зависит от конфигурации серводвигателя. FANUC предоставляет метод расчета нагрузки в руководстве по описанию усилителя (B-65282), который учитывает непрерывный ток двигателя, рабочий цикл и одновременную работу осей. Всегда выполняйте этот расчет, а не оценивайте, особенно при замене PSM вместе с этим шпиндельным модулем.

В3: После установки сменного A06B-6141-H022 на ЧПУ отображается SP9001 (шпиндель не готов). Каковы наиболее вероятные причины? SP9001 указывает на то, что шпиндельный усилитель не передает сигнал готовности в ЧПУ. После замены модуля это чаще всего происходит потому, что: (1) параметр типа шпиндельного усилителя в ЧПУ по-прежнему ссылается на старое устройство — выполните процедуру инициализации шпинделя с экрана настройки сервопривода/шпинделя ЧПУ; (2) питание управления 24 В постоянного тока на новый модуль не установлено должным образом — проверьте разъем питания управления CX2A; (3) имеется незакрепленный или неправильно установленный разъем между ЧПУ и интерфейсом шпиндельного усилителя — проверьте все положения разъемов JY и JX. Если аварийный сигнал сохраняется после проверки всех трех пунктов, проверьте напряжение шины постоянного тока, чтобы убедиться, что αiPS подает регулируемое постоянное напряжение на новый модуль.

В4: Шпиндель станка ранее работал с максимальной скоростью 8000 об/мин. После замены усилителя максимальная скорость ограничена 4500 об/мин. Что изменилось? Максимальная скорость шпинделя обычно ограничивается одним из трех параметров: номинальной максимальной скоростью шпиндельного двигателя, пределом выходной частоты усилителя или параметром ограничения скорости шпинделя ЧПУ (обычно параметр № 3741 или эквивалент в зависимости от серии системы управления). После замены модуля, если была выполнена инициализация шпинделя, ЧПУ могло заново заполнить некоторые параметры шпинделя значениями по умолчанию, которые отличаются от настроек конкретного станка. Сравните текущий набор параметров шпинделя с резервной копией исходных параметров станка — параметр ограничения максимальной скорости в ЧПУ является наиболее вероятным кандидатом на сброс к более низкому значению по умолчанию.

В5: Безопасно ли запускать этот усилитель с открытой дверцей шкафа во время первоначального ввода в эксплуатацию и тестирования? Шина постоянного тока в стеке усилителей αi при нормальных условиях работает при напряжении примерно 283–339 В постоянного тока — смертельное напряжение. Кроме того, конденсаторы шины сохраняют этот заряд в течение нескольких минут после отключения основного питания αiPS; светодиодный индикатор на PSM указывает, когда шина разрядилась до безопасного уровня. Работа с открытой дверцей во время ввода в эксплуатацию иногда необходима для мониторинга светодиодных индикаторов, но все работы вблизи клемм шины постоянного тока, вставки разъемов и регулировки кабелей должны выполняться при полностью отключенном основном питании и погашенном светодиоде заряда. Частичное тестирование под напряжением (только питание управления, изолированная силовая цепь) является самым безопасным подходом при проверке связи и инициализации параметров перед выполнением запусков двигателя под полным напряжением.
