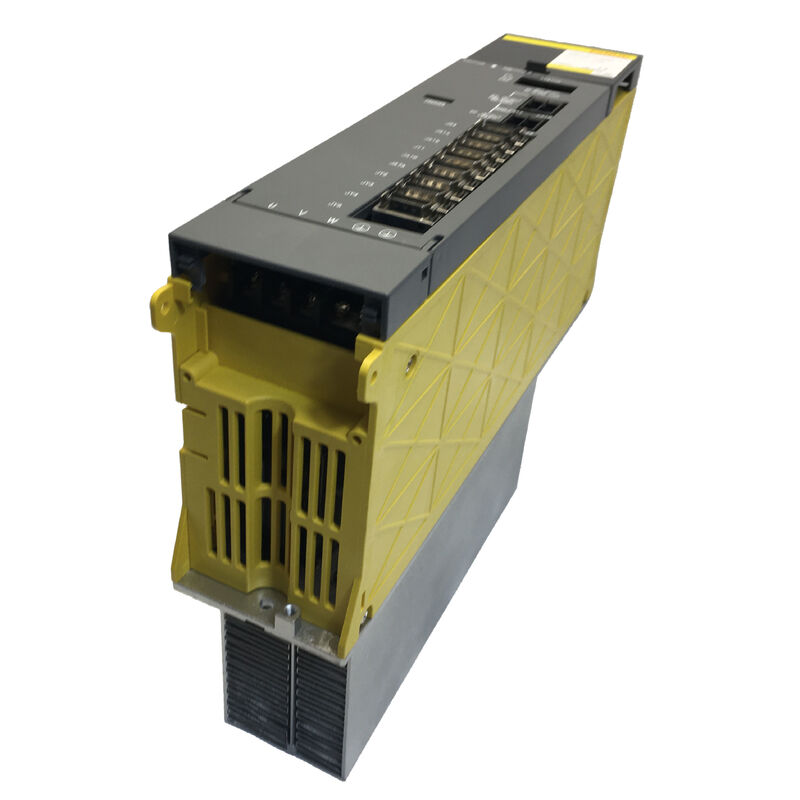

FANUC A06B-6102-H230 Сервоусилитель переменного тока — Описание продукта

Три оси, два слота для приводов, одно критическое отличие

Подойдите к обрабатывающему центру с ЧПУ FANUC конца 1990-х или начала 2000-х годов и откройте шкаф приводов. Во многих конфигурациях вы найдете оси X и Y, обслуживаемые одним двух-осевым сервоусилителем, а ось Z — вертикальный шпиндель, который несет полный вес режущего инструмента — обрабатывается отдельно, часто модулем с более высоким номинальным током. Механика вертикального перемещения, компенсация гравитации и требования к крутящему моменту быстрых перемещений по оси Z просто требуют большего от привода.

Именно для такой среды был разработан A06B-6102-H230. Он относится к семейству сервоусилителей FANUC серии α, и в рамках этого семейства H230 представляет собой двух-осевой модуль с более высоким номинальным непрерывным выходным током, чем H215. Для осей, где нагрузки больше и требования к току выше, это тот вариант, который указывает система — а установка неправильного является надежным способом вызвать аварийные сигналы тепловой перегрузки, пока кто-нибудь не отследит проблему до шкафа приводов.

Этот блок произведен в Японии, сертифицирован CE и доступен в новом и восстановленном состоянии. Если H230 — это номер в документации вашей машины или на этикетке вышедшего из строя модуля, читайте дальше.

H230 и H215 — одна серия, разные задачи

Поскольку эти два номера деталей отличаются только суффиксом, их стоит рассмотреть напрямую. Оба A06B-6102-H215 и A06B-6102-H230 являются двух-осевыми модулями FANUC серии α — одно семейство приводов, один интерфейс связи, один физический форм-фактор, одна совместимость с контроллером. Что их разделяет, так это номинальный выходной ток, который кодируется суффиксом.

Цифра «2» в обоих обозначениях подтверждает двух-осевую конфигурацию. Последние цифры — «15» против «30» — представляют собой разные уровни номинального тока. H230 находится выше в этой иерархии, чем H215. На практике это означает, что H230 соответствует серводвигателям с более высоким непрерывным током: более крупным осевым двигателям, более тяжелым нагрузкам или приложениям, где двигатель испытывает устойчивый высокий крутящий момент во время нормальной работы.

Замена H215 на H230, даже временно, даже «просто чтобы машина заработала», обычно приводит к тому, что привод достигает порога тепловой защиты во время циклов с высокой нагрузкой. Аварийный сигнал может не появиться немедленно при легкой работе, что делает несоответствие легко упускаемым из виду изначально и труднее диагностируемым, когда неисправность все же проявляется. Правильное решение — всегда правильно подобранный вариант.

Обратная замена, установка H230 вместо H215, несет свои риски: настройки параметров для номинальных токов усилителя должны совпадать, и несоответствие здесь может вызвать нестабильную регулировку тока на осях меньшей мощности. Ни одна из неправильных замен не является безобидной.

Технические характеристики

Где H230 встречается на практике

В типичном трех-осевом вертикальном обрабатывающем центре с контроллером FANUC Series 16 или 18 шкаф приводов организован по назначению оси и профилю нагрузки. Оси X и Y обеспечивают горизонтальное перемещение стола — как правило, меньшая инерция, более предсказуемые кривые нагрузки. Ось Z отвечает за вертикальное позиционирование под действием силы тяжести, часто с шарико-винтовой передачей, которая должна противодействовать как силам резания, так и весу головки шпинделя.

Для машин, сконфигурированных таким образом, модуль привода оси Z часто имеет более высокий номинальный ток, чем модуль X/Y в том же шкафу. Именно здесь H230 имеет тенденцию появляться — не потому, что количество осей выше, а потому, что двигатель, который он обслуживает, потребляет больше тока в нормальных условиях эксплуатации, чем двигатели на более легких осях.

Та же логика применима к токарным центрам с тяжелыми патронами или к машинам, где одна ось постоянно использует фрезы большого диаметра на агрессивных скоростях подачи. Сочетание приводов в этих шкафах редко бывает произвольным; производитель машины указал разные уровни тока для разных нагрузок на оси, а номер детали серии α точно кодирует это инженерное решение.

При поиске замены назначение оси имеет такое же значение, как и номер детали. Если вышедший из строя привод обслуживает ось Z на трех-осевом обрабатывающем центре, H230, вероятно, является правильным блоком для этого слота — но всегда проверяйте документацию машины, а не полагайтесь только на метку оси.

Что влияет на долговечность приводов серии α в долгосрочной перспективе

Срок службы сервоусилителей в этом поколении приводов FANUC тесно связан с управлением тепловым режимом. Внутренние модули IGBT и схемы драйверов генерируют тепло, пропорциональное коммутируемому току, а архитектура охлаждения зависит от постоянного воздушного потока через шкаф и по ребрам охлаждения привода. В машине, которая работает пятнадцать или двадцать лет, вентиляторы, установленные непосредственно на модулях усилителя, являются одними из наиболее игнорируемых элементов технического обслуживания — они работают непрерывно, накапливают пыль, и когда их подшипники начинают выходить из строя, поток воздуха падает до появления каких-либо явных звуковых предупреждений.

Привод, который работает с перегревом в течение месяцев до выхода из строя, мог повредить свою внутреннюю схему сверх того, что может полностью выявить внешнее тестирование — это одна из причин, почему проверенный восстановленный блок от правильно демонтированного оборудования является более надежным вариантом, чем извлеченный блок с неопределенной историей. Замена вентилятора на модуле усилителя в сочетании с тщательной очисткой шкафа при установке нового привода значительно продлевает срок службы запасного блока.

Другой распространенный путь выхода из строя в приводах серии α — это конденсаторы шины постоянного тока, которые деградируют с возрастом даже при нормальных условиях эксплуатации. В блоках, которые хранились в течение длительного времени, а не активно использовались, состояние конденсаторов стоит проверить перед установкой модуля в критически важную производственную машину без периода контролируемой обкатки.

Гарантия, состояние и возврат

Новые блоки являются неиспользованными оригинальными запасами, соответствующим образом упакованными и покрытыми 12-месячной гарантией. Это правильный выбор для критически важных производственных машин, где затраты на простой значительны, а ожидания надежности высоки.

Проверенные восстановленные блоки имеют 3-месячную гарантию и подходят для плановых программ запасных частей, машин с низкой степенью использования или ситуаций, когда бюджет является основным ограничением. Все восстановленные блоки функционально протестированы перед выставлением на продажу. Блоки, которые не могут быть проверены на соответствие рабочим характеристикам, не выставляются на продажу независимо от внешнего вида.

Для гарантийных случаев: сообщите о повреждении, неполной доставке или несоответствии описанию в день прибытия или на следующий рабочий день с фотодокументацией. Блоки, которые окажутся неисправными в течение 4 дней с момента получения при нормальных условиях эксплуатации, подлежат возврату. Гарантия не распространяется на повреждения, вызванные неправильной установкой, неисправностями со стороны двигателя или ошибками параметров, введенными после доставки. Оригинальные гарантийные пломбы должны оставаться неповрежденными на любом возвращаемом блоке.

Логистика заказа

Отправка: 2-4 рабочих дня после подтверждения оплаты. Перевозчики: DHL и FedEx по всему миру; возможен самовывоз со склада в Гуанчжоу на месте. Комбинированная доставка предлагается при заказе нескольких компонентов вместе — это стоит запросить при заказе нескольких модулей привода для одной машины.

Оплата: банковский перевод T/T для всех сумм заказа; PayPal и Western Union для заказов до 500 долларов США.

Покупатели из-за рубежа несут ответственность за все импортные пошлины, налоги и сборы страны назначения. Они должны быть учтены в общей стоимости доставки при сравнении вариантов закупки.

Часто задаваемые вопросы

В1: В шкафу приводов моей машины два модуля A06B-6102 — один H215, другой H230. Могу ли я использовать один вариант для хранения обоих слотов в качестве запасных?

Не как прямую замену для обеих позиций без корректировки параметров. H215 и H230 — это разные уровни номинального тока, и настройки сервопараметров контроллера ЧПУ настроены в соответствии с конкретным вариантом усилителя в каждом слоте привода. Если вы установите H230 в слот, где ранее работал H215, данные параметров для этой оси потребуется обновить, чтобы отразить различные характеристики усилителя — или регулировка тока будет некорректной. Поддержание отдельных запасных частей для каждого варианта является самым безопасным подходом для машины, где используются оба типа. Если вы хотите стандартизировать один вариант, инженерная работа, необходимая для проверки изменений, должна быть выполнена намеренно и задокументирована, а не предполагаться.

В2: Как мне подтвердить, какой двух-осевой вариант серии α требуется для слота оси Z в моей машине, перед заказом?

Наиболее надежным источником является электрическая документация машины — схема назначения приводов или лист параметров, которые производители машин обычно включают в руководство по техническому обслуживанию. В нем будет указана модель усилителя по оси. Второй источник — это табличка самого вышедшего из строя блока: даже если блок неисправен, этикетка с номером детали на корпусе модуля должна быть читаемой. Если ни один из них недоступен, сохраненные данные параметров контроллера ЧПУ часто включают коды типов сервоусилителей для каждой оси, которые можно прочитать через экран отображения параметров, и опытный техник FANUC может сопоставить их с правильным номером детали. Заказ на основе только названия оси («привод оси Z») без подтверждения конкретной модели является распространенной ошибкой при поиске, которой легко избежать.

В3: На машине возникла серво-ошибка по оси, но приводной модуль внешне выглядит неповрежденным. Означает ли это, что привод не является проблемой?

Внешний вид не является надежным показателем состояния привода в усилителях серии α. Большинство внутренних режимов отказа — деградация IGBT, неисправности схемы драйвера, отказ конденсаторов — не видны снаружи. Диагностический подход перед заказом замены должен включать: запись точного кода ошибки и поиск его значения в списке ошибок контроллера, проверку двигателя и кабеля обратной связи по этой оси на непрерывность и изоляцию, и, если возможно, замену подозрительного приводного модуля в другой слот оси, чтобы увидеть, следует ли ошибка за модулем. Если ошибка следует за модулем в его новое место, привод подтвержден как неисправный. Если ошибка остается на исходной оси после замены, проблема, вероятно, заключается в двигателе, кабеле или проводке, а не в самом приводе. Выполнение этого шага замены первым может сэкономить стоимость заказа замены неправильного компонента.

В4: Мы импортируем этот блок на международном уровне. Есть ли какие-либо документальные или нормативные соображения, о которых нам следует знать?

A06B-6102-H230 имеет сертификат CE и производится в Японии компанией FANUC Corporation, что удовлетворяет требованиям к документации для большинства промышленных направлений импорта. Для таможенной классификации сервоусилители FANUC обычно относятся к категории электронного промышленного оборудования управления в большинстве тарифных графиков, хотя конкретный код ТН ВЭД будет варьироваться в зависимости от страны назначения. Покупатели должны подтвердить применимый импортный тариф и любые необходимые импортные разрешения у своего таможенного брокера перед размещением заказа, поскольку они значительно варьируются в зависимости от региона. Все импортные пошлины, налоги и брокерские сборы являются ответственностью покупателя. Если для вашего назначения требуется специальная документация о соответствии, свяжитесь с отделом продаж во время запроса — они могут проконсультировать по поводу доступных документов.

В5: Возможно ли отремонтировать A06B-6102-H230 вместо замены?

 Ремонт плат сервоусилителей FANUC серии α технически возможен и предлагается некоторыми специализированными мастерскими по ремонту промышленной электроники. Возможность зависит от конкретного режима отказа: перегоревшие предохранители или резисторы затвора — простые ремонты; замена модуля IGBT более сложна, но достижима при наличии правильного оборудования и компонентов; повреждение дорожек на уровне печатной платы или поврежденная прошивка, как правило, невыгодны для устранения. Практическим соображением является время — время выполнения ремонта в специализированной мастерской обычно измеряется неделями, в то время как запасной блок из имеющегося наличия отправляется за несколько дней. Для машин, находящихся в активном производстве, вариант замены почти всегда имеет более низкую общую стоимость простоя. Ремонт становится более привлекательным, когда блок является устаревшим вариантом с очень ограниченной доступностью на вторичном рынке, что затрудняет быстрый поиск замены независимо от стоимости. Для H230 следует проверить текущую доступность на рынке напрямую, прежде чем принимать решение о ремонте.

Правильный вариант. Правильный номинальный ток. Подтвержденный запас.
