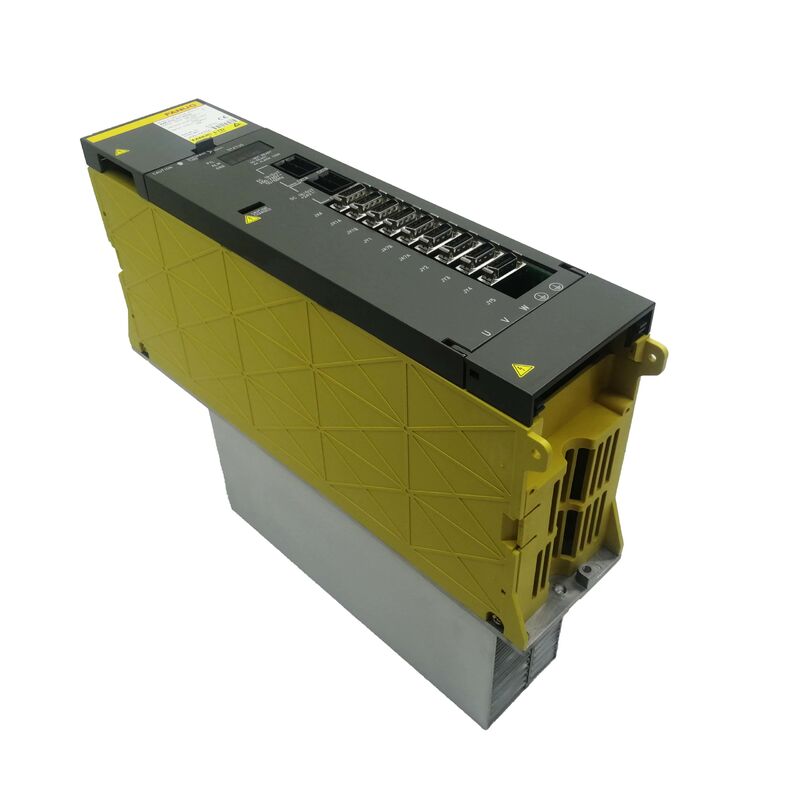

FANUC A06B-6102-H215 AC сервоусилитель

Когда машина устарела, но производственная линия нуждается в ней

Не все станки с ЧПУ на заводе новые.машины, которые выполняют наиболее надежную повседневную работу, те, которые работают уже 15 или 20 лет, полностью амортизированы.Когда одна из этих машин запускает сервосигнализацию и останавливаетсяВопрос не всегда в том, "должны ли мы заменить егоЧасто это "как быстро мы можем вернуть диск в сеть?"

The FANUC A06B-6102-H215 is a servo amplifier unit from FANUC's α Series — a generation of drives that powered a significant portion of the world's CNC machine tools through the 1990s and into the 2000s. Он изготовлен в Японии, сертифицирован CE, и доступен как в новом, так и в отремонтированном состоянии. Если это номер части в документации вашей машины или на этикетке неисправного модуля,Эта страница для тебя..

α-серия против α-i-серии Это различие важнее, чем вы думаете

Одна из наиболее распространенных ошибок в снабжении FANUC сервоприводом происходит прямо здесь: покупатели, ищущие вариант A06B-6102 случайно получают, или почти заказывают,вместо этого устройство A06B-6114 или A06B-6134 из серии αi. Числа близки. Модули могут выглядеть визуально одинаковыми в онлайн-листах. Но они не взаимозаменяемы, и разница выходит далеко за пределы одной цифры в номере части.

A06B-6102 принадлежит FANUCСерия α- семейство приводов более раннего поколения, использующих аналоговый сервоинтерфейс для связи с контроллером CNC.и сопутствующие варианты) использует FANUC цифровую FSSB оптоволоконную серийную шину для связи между приводом и контроллеромЭти два типа интерфейсов архитектурно несовместимы. Привод αi не может быть включен в машину α-серии без изменений контроллера, капитального ремонта параметров и потенциальной замены двигателя..

Серия α была разработана для работы с контроллерами FANUC из семейств серии 0, серии 16, серии 18 и серии 21.A06B-6102 - это правильная серия приводов.Если на вашей машине работает контроллер 0i, 30i или 31i, вы смотрите на неправильное семейство продуктов.

Проверка модели контроллера перед заказом занимает две минуты и предотвращает дорогостоящую ошибку.

Что H215 говорит вам об этом устройстве

Конвенция FANUC по суффиксу номера части в серии α содержит значимую техническую информацию в буквенно-цифровой строке после буквы H. В обозначении H215:

В"2"Положение указывает, что этомодуль с двумя осями- единое физическое устройство, которое одновременно управляет двумя сервоосами, разделяя общую мощность и обеспечивая независимое регулирование тока для каждой оси.Это стандартная архитектура для многоосевых модулей α-серии, где одно положение приводного стойки управляет двумя осями движения.

В"15"компонент определяет уровень выходной мощности конкретного тока для этого варианта в конфигурации с двумя осьми.Номинальный выходный ток должен соответствовать сервомоторам на каждой оси, а не только приблизительноРабота двигателя, требования которого превышают номинальную мощность усилителя, вызовет постоянные сигналы о тепловой перегрузке;установка сверхразмерного усилителя для моторов с очень низким током создает нестабильность тонкого позиционирования из-за несоответствия разрешения в текущей петле обратной связи.

Если в таблице параметров вашей машины или на табличке на оригинальном неисправном устройстве указано H215, это конкретный вариант источника.

Спецификации

Реальность поставок деталей α-серии

Вот что стоит понять о вторичном рынке приводов FANUC серии α: наличие с течением времени сокращается, а не потому, что спрос исчезает,но потому, что пул восстанавливаемых единиц уменьшается по мере того, как машины сбрасываются, перестроенные с помощью более новых контроллеров, или просто потерянные во времени без каталогизации и сохранения их компонентов.

Машины, которые были установлены в 1998 году и работают надежно, никто не должен заменять до тех пор, пока не выйдет из строя привод.команда по техническому обслуживанию обнаруживает, что приводы серии α, питающие эту машину, больше не используются в активном производстве., и что мировой запас состоит из того, что было произведено много лет назад, распространяется на различных реселлеров и дистрибьюторов запасных частей.Некоторые варианты по-прежнему доступны как новые в комплектации в цепочках поставок услуг FANUCДругие доступны в основном в виде отремонтированных единиц, извлеченных из выведенного из эксплуатации оборудования.

Нынешняя доступность варианта H215 должна быть подтверждена непосредственно перед завершением любого плана закупок.Свяжитесь с командой продаж для проверки живого запаса, особенно если вы планируете проект ремонта с твердым сроком возвращения к производству.

Варианты условий и гарантийный покрытие

Новое / оригинальное состояниеустройства должны быть демонтированы в оригинальной или соответствующей защитной упаковке и иметь12-месячная гарантияОни подходят для машин непрерывного производства, где ожидания надежности самые высокие.

Испытанные реконструированные агрегатыОни извлекаются из выведенных из эксплуатации или модернизированных машин, очищаются, испытываются при нагрузке и проверяются перед внесением в список.3-месячная гарантияи являются практическим выбором для машин с низким уровнем использования, резервного запаса или бюджетных сценариев ремонта, где проверенный рабочий блок является приоритетом.

В обоих случаях оригинальная этикетка модуля должна оставаться нетронутой, и устройство должно быть возвращено в том же состоянии, в котором было отправлено, если заявление о гарантиях сделано.Гарантия не распространяется на физические повреждения, возникшие во время установки, повреждения от неисправностей на стороне двигателя или проблемы, вызванные неправильными настройками параметров после установки.

Заказ и доставка

Товары отправляются в течениеОт 2 до 4 рабочих днейМеждународная доставка осуществляется черезDHL и FedEx; может быть организована доставка на местный склад в Гуанчжоу.Комбинированная доставка доступна для заказов, охватывающих несколько номеров деталей полезно при приобретении нескольких компонентов для одной машины перестроить или запланированное обновление запасов запасных частей.

Варианты оплаты:T/T банковский перевод (все значения) PayPal и Western Union (заказы до 500 долларов США).

Покупатели, пересекающие границы, несут ответственность за импортные пошлины, налоги и любые сборы страны назначения.

Если товар не прибыл в течение 10 дней с момента отправки, немедленно сообщите нам.Если товар прибыл поврежденным, неполным или не соответствующим описанию, сообщить в тот же день или на следующий рабочий день ̇ при возможности с фотографиями.Устройства, которые оказываются неработающими в течение 4 дней с момента получения в нормальных условиях эксплуатации, могут быть возвращены или заменены..

Часто задаваемые вопросы

Вопрос 1: Моя машина использует контроллер FANUC серии 18.

Двигатели серии A06B-6102 α предназначены для интерфейса с аналогово-сервосовместимыми контроллерами FANUC, которые включают серию 16, 18,и 21 семейства, а также некоторые конфигурации старых серии 0. Если сервоинтерфейс вашей машины аналоговый, а не цифровой волоконно-оптический (FSSB), то да ¢ серия A06B-6102 является подходящим семейством приводов.Проверьте таблицы данных параметров для вашей машины или табличку на самой неисправной единицеСемейство контроллеров само по себе не подтверждает вариант H-суффикса; это определяется спецификациями двигателя на каждой оси.

Вопрос 2: Можно ли использовать привод αi серии (например, A06B-6114) в качестве замены A06B-6102-H215 в старом аппарате?

Нет, не как прямая замена без значительной дополнительной работы. α серии и αi серии используют принципиально разные коммуникационные интерфейсы - аналоговые против FSSB цифровых волоконно-оптических.Двигатель αi, установленный на машине α серии, не будет распознаваться контроллером во время инициализацииДля создания такой функции обмена потребуется изменение аппаратного обеспечения контроллера, новая кабельная установка, проверка совместимости кодера двигателя и полная конфигурация параметров..Для машины, которая просто нуждается в замене неисправного привода и возвращении его к первоначальной спецификации, поиск правильного варианта A06B-6102 является практическим путем.

Вопрос 3: Суффикс H215 на нашем неисправном устройстве кажется поврежденным и частично нечитаемым.

Если этикетка таблички нечитаема, есть несколько способов подтвердить правильный вариант.параметры сервоприводаВо-вторых, если другие оси одной и той же машины используют одну и ту же модель привода,читаемая этикетка на этих устройствах подтвердит вариантВ-третьих, данные параметров контроллера CNC иногда могут указывать на спецификации подключенного усилителя.и тип контроллера это достаточно, чтобы сузить вероятный вариант на короткий список для подтверждения.

Вопрос 4: Это старые накопители. Стоит ли ремонтировать машину, или вместо этого следует рассмотреть возможность полной модернизации с помощью CNC?

Это вопрос, с которым сталкиваются многие менеджеры по техническому обслуживанию устаревшего оборудования α серии, и ответ действительно зависит от случая.Замена привода √ поставка и установка аналогичного агрегата A06B-6102 √ обычно является самым быстрым путем к производству и несет самые низкие непосредственные затратыПолное обновление (замена контроллера, приводов, двигателей и проводки) возвращает машину к технологии текущего поколения, но предполагает значительное время проекта, капитальные затраты,и период простоя, который может растянуться от дней до недель в зависимости от сложностиЕсли механическое состояние машины хорошее, а неисправность изолирована от привода, то прямая замена обычно имеет экономический смысл.Если на машине в течение короткого периода времени происходят многократные сбои привода по нескольким осям, или если сбой является симптомом более глубокого электрического ухудшения, разговор о модернизации становится более актуальным.

Вопрос 5: Мы должны поддерживать запас запасных частей для нескольких машин, работающих на приводах α-серии.

Для программ по производству запасных частей для нескольких машин наиболее эффективным подходом является представление консолидированного списка всех необходимых номеров и количеств деталей в одном запросе.Это позволяет команде продаж проверять доступность во всех вариантах одновременно, определить те, которые требуют дополнительного времени или альтернативных источников, и предложить комбинированную доставку для сокращения расходов на перевозку.Он также обнаруживает потенциальные дефициты запасов заранее, прежде чем неисправность машины создает срочностьПри составлении списка запасных частей для приводов серии α включать номера деталей из таблиц названий модулей непосредственно, а не переводить из памяти,Поскольку незначительные различия между вариантами могут иметь значительные технические последствия.

Замена того же поколения, проверенный запас, доставка по всему миру.
