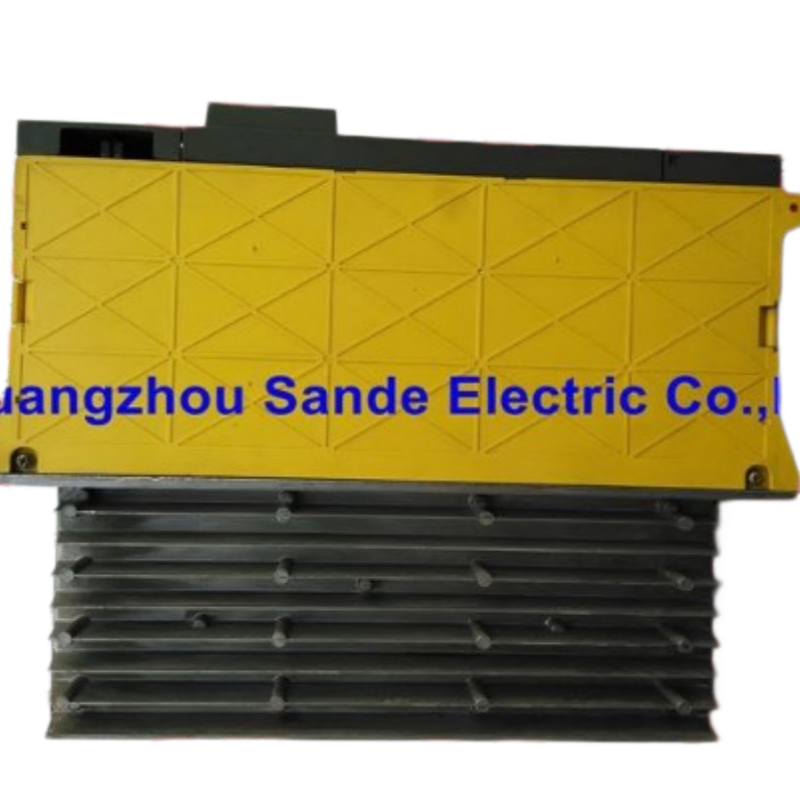

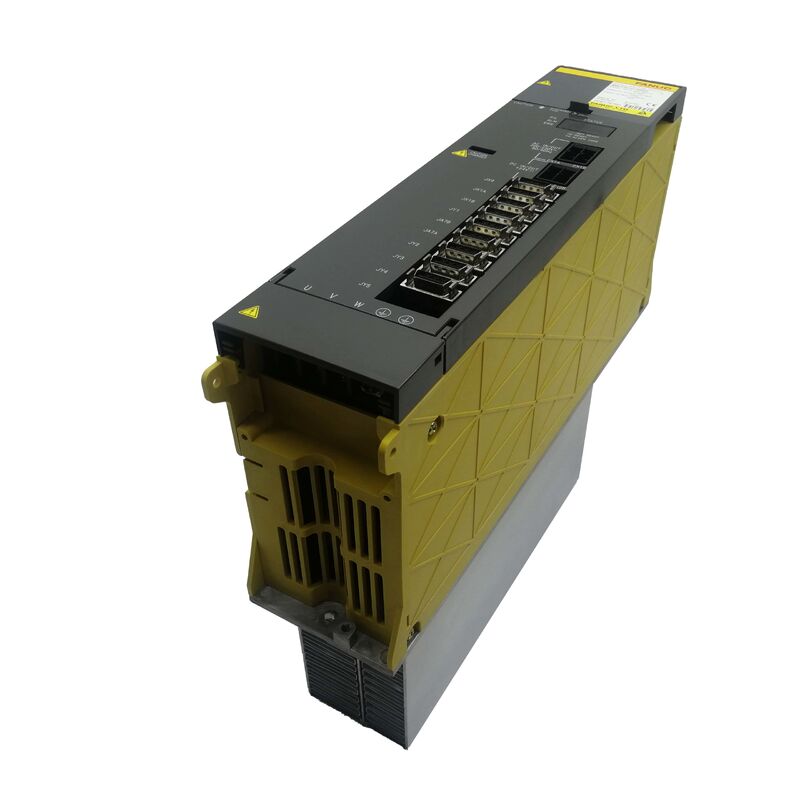

Усилитель сервопривода FANUC A06B-6102-H211 — Описание продукта

Ось, не требующая большой силы, все равно нуждается в правильном приводе

При проектировании станков с ЧПУ не все оси одинаковы. Оси, которые перемещают заготовку или несут головку шпинделя при больших нагрузках резания, предъявляют совершенно разные требования к своим приводам по сравнению с осями, отвечающими за точное позиционирование при малых нагрузках — поворотный стол, который индексируется малыми шагами, вспомогательная ось, управляющая устройством смены инструмента, или ось точной подачи на шлифовальном станке, где плавное движение на низкой скорости важнее пиковой мощности.

FANUC A06B-6102-H211 разработан именно для этого конца спектра. Он относится к нижнему уровню номинального тока в семействе двухканальных усилителей серии α — H211 — в сочетании с серводвигателями, которые приводят в движение более легкие оси, где потребление тока остается в умеренных пределах при нормальной работе. Установка слишком мощного усилителя на эти оси не улучшает производительность; на самом деле это может ухудшить стабильность точного позиционирования, внося несоответствие разрешения в контуре обратной связи по току. Правильный вариант для правильной оси позволяет всей машине работать так, как задумал ее конструктор.

Этот блок изготовлен в Японии, сертифицирован CE и доступен как в новом, так и в проверенном восстановленном состоянии. Если A06B-6102-H211 — это номер, указанный для вашего неисправного слота привода, эта страница содержит все необходимое для принятия уверенного решения о закупке.

Чтение шкафа привода: H211, H215 и H230 бок о бок

Станки, работающие с приводами FANUC серии α, часто имеют более одного модуля A06B-6102 в шкафу, и они часто бывают разных вариантов — потому что разные группы осей несут разные профили нагрузки. Понимание того, как эти три распространенных варианта соотносятся друг с другом, помогает прояснить, почему номер детали должен точно соответствовать его слоту, а не свободно заменяться.

Все три имеют одинаковую физическую форму, одинаковый аналоговый сервоинтерфейс с контроллером FANUC и одинаковую компоновку разъема шины привода. Именно это и создает риск случайной замены — они выглядят взаимозаменяемыми на полке или в списке, но данные сервопараметров ЧПУ настроены на конкретный уровень тока каждого слота. Установка H230 в слот H211 без обновления параметров усилителя приведет к неправильной работе контура регулирования тока, что может вызвать колебания или нестабильность оси на низких скоростях — именно в этом рабочем диапазоне эти более легкие оси проводят большую часть своего рабочего времени.

Что H211 говорит вам об этом блоке

В соглашении о нумерации деталей FANUC серии α суффикс после H последовательно кодирует конфигурацию оси привода и уровень выходного тока. Для A06B-6102-H211:

Ведущая "2" подтверждает, что это двухосевой модуль — один физический блок, управляющий двумя сервоосями одновременно. Это стандартно для семейства A06B-6102: общий силовой блок с независимым регулированием тока по каждой оси, позволяющий управлять двумя осями из одного слота привода в шкафу.

Завершающая "11" помещает этот вариант в нижний конец шкалы номинального тока в линейке двухосевых усилителей серии α. Это уровень, соответствующий серводвигателям с более низкими требованиями к постоянному току — двигателям, обычно используемым на более легких, более ориентированных на точность осях в системе ЧПУ.

Практическое замечание для покупателей: URL на этой странице содержит строку "AO6B-6IO2-H2II" — это распространенный артефакт распознавания символов (OCR) и рендеринга шрифтов, где цифра ноль (0) ошибочно считывается как буква O, а цифра один (1) — как буква I. Фактический номер детали однозначно A06B-6102-H211 со всеми числовыми символами. При сопоставлении документации станка всегда проверяйте по физической табличке и относитесь к оптическому распознаванию символов в цифровых списках как к известной опасности с номерами деталей FANUC.

Технические характеристики

Место H211 в реальных конфигурациях станков

Низкий уровень тока H211 хорошо подходит для следующих сценариев, все из которых распространены в отрасли:

Малые токарные и проходные станки с ЧПУ с компактными серводвигателями на поперечных и продольных осях. Эти станки не требуют запаса по току большого обрабатывающего центра, и их серводвигатели соответственно подобраны. Шкаф привода в такой конфигурации может полностью использовать модули H211, а не смешанную конфигурацию H211/H230, как у более тяжелых трех-осевых станков.

Электроэрозионные станки, где движение оси медленное, очень точное и включает минимальную механическую нагрузку на заготовку. Требования к току сервоосей в таких станках постоянно низкие, и усилитель более низкого уровня является правильной спецификацией для такой рабочей среды.

Поворотные и индексирующие оси на обрабатывающих центрах, где основные рабочие оси (X, Y, Z) могут использовать модули с более высоким током, но вспомогательная четвертая или пятая ось, управляющая поворотным столом или индексирующей головкой, работает при гораздо меньших нагрузках. В этой смешанной конфигурации модули H211 для более легких осей и H215 или H230 для основных осей в одном шкафу — распространенное решение.

Старые фрезерные станки с компактными серводвигателями, где первоначальный производитель станка выбрал меньшие двигатели, специально соответствующие рабочей зоне резания и перемещению оси конструкции. Эти станки часто имеют полный шкаф приводных модулей с низким током.

Состояние и гарантия

Новые / оригинальные блоки — это неиспользованные заводские запасы в соответствующей упаковке, на которые распространяется 12-месячная гарантия. Это правильный выбор, когда станок находится в непрерывном производстве и ожидания по надежности самые высокие.

Проверенные восстановленные блоки поступают с выведенных из эксплуатации или модернизированных станков, прошли функциональную проверку в рабочих условиях и имеют 3-месячную гарантию. Это практичный вариант для планового запаса, станков с низкой загрузкой или бюджетных ремонтов, когда целью является подтвержденный рабочий блок.

Все гарантийные случаи требуют сохранения оригинальной этикетки. Блоки, прибывшие поврежденными, неполными или не соответствующие описанию, должны быть заявлены в день прибытия или на следующий рабочий день, с фотографиями, где это возможно. Нефункциональные блоки в течение 4 дней с момента получения при нормальных условиях эксплуатации подлежат возврату или замене. Гарантия не распространяется на повреждения, вызванные неправильной установкой, распространением неисправностей со стороны двигателя или ошибками в настройке параметров, примененными после доставки.

Заказ и логистика

Отправка: 2-4 рабочих дня после подтверждения оплаты с нашего склада в Гуанчжоу.

Доставка: DHL и FedEx для международной доставки. Возможен самовывоз с местного склада в Гуанчжоу, который можно организовать напрямую. При заказе нескольких деталей вместе применяется комбинированная доставка — полезная опция при поиске нескольких компонентов привода для ремонта одного станка или программы запасных частей, охватывающей несколько станков.

Оплата: банковский перевод T/T для всех сумм заказа. PayPal и Western Union для заказов до 500 долларов США.

Таможня: Все импортные пошлины, налоги и сборы страны назначения являются ответственностью покупателя. Покупатели из регионов, где стандартная услуга DHL/FedEx ограничена или недоступна, должны связаться с отделом продаж перед размещением заказа, чтобы обсудить альтернативные логистические arrangements. Не предполагайте доступность услуги для всех направлений без предварительной проверки.

Часто задаваемые вопросы

В1: Я не могу быстро найти H211, а станок простаивает. Могу ли я временно заменить его на H215, чтобы возобновить производство, пока я жду правильную деталь?

Физически H215 подойдет в тот же слот, что и H211 — форм-фактор идентичен. Однако для его правильной работы требуется обновление параметра сервоусилителя в ЧПУ, чтобы он соответствовал характеристикам номинального тока H215. Без изменения этого параметра контур регулирования тока для обеих осей этого модуля будет работать с неправильными эталонными данными, что может вызвать ошибки точного позиционирования, нестабильность на низких скоростях или неожиданные состояния тревоги. Само обновление параметра технически несложно для человека, знакомого с настройкой сервопараметров FANUC, но оно должно быть выполнено, а затем проверено тестовыми перемещениями оси перед тем, как доверять станку производство. Основной риск заключается в том, что временное исправление может изменить настройку сервопривода станка таким образом, что это тонко повлияет на качество детали — всегда возвращайтесь к правильному варианту H211 и восстанавливайте исходные параметры, как только правильная деталь будет доступна.

В2: Почему в списке продуктов указано "AO6B-6IO2-H2II" — это другой номер детали?

Нет, это тот же номер детали, отображенный с помощью оптического распознавания символов (OCR). FANUC использует в маркировке шрифт, где цифра "0" (ноль) и буква "O" визуально похожи, как и цифра "1" (один) и буква "I". Когда этикетки с номерами деталей сканируются или набираются с фотографий, эти символы часто переставляются в цифровых записях. Правильный номер детали всегда A06B-6102-H211 — все цифры после начальной буквы A. При поиске этой детали или сопоставлении документации станка относитесь к "AO6B-6IO2-H2II" и "A06B6102H211" как к одному и тому же блоку. Физические таблички на оборудовании FANUC являются авторитетным источником; цифровые транскрипции должны быть проверены по фактической аппаратной этикетке.

В3: Наш станок находился на хранении около двух лет перед повторным вводом в эксплуатацию. Привод не был неисправен — он просто хранился вместе со станком. Нужно ли что-то делать перед включением привода?

Длительное хранение создает две потенциальные проблемы для сервоусилителей этого поколения. Во-первых, электролитические конденсаторы в секции шины постоянного тока постепенно теряют свою зарядную емкость при длительном отсутствии питания — процесс, называемый деградацией конденсаторов. При сроках хранения два года и более рекомендуется контролируемая последовательность включения: постепенно подавайте питание на привод с помощью регулируемого трансформатора (вариака) при пониженном напряжении в течение тридцати-шестидесяти минут, позволяя конденсаторам восстановиться в щадящих условиях перед подачей полного напряжения. Во-вторых, любые разъемы или контактные поверхности, подвергшиеся воздействию влаги во время хранения, должны быть проверены на окисление перед подключением. Внутри самого привода следует проверить наличие следов повреждения от конденсации. Если условия хранения были климатически контролируемыми, а блок хранился в оригинальной упаковке, риск ниже — но этап кондиционирования конденсаторов является разумной мерой предосторожности независимо от условий хранения.

В4: Мы управляем техническим обслуживанием нескольких небольших станков с ЧПУ, и у нескольких были отмечены потенциальные проблемы с приводами. Есть ли способ проверить состояние привода без снятия и отправки модулей?

Оценка состояния сервоусилителей серии α на месте имеет некоторые практические ограничения, но существуют полезные диагностические подходы, не требующие снятия модуля. Экран диагностики сервопривода контроллера ЧПУ может отображать данные обратной связи по току, ошибку скорости и ошибку положения в реальном времени — необычные закономерности в этих значениях во время нормального движения оси могут указывать на деградацию, связанную с приводом, до возникновения полной неисправности. Светодиодные индикаторы состояния усилителя также предоставляют информацию об истории неисправностей на многих модулях серии α: повторяющиеся переходные сигналы тревоги, которые сбрасываются при включении питания, или сигналы тревоги, связанные с определенными условиями нагрузки, часто указывают на привод с пограничной тепловой производительностью или ослабевающим переключением IGBT. Физический осмотр вентиляторов охлаждения привода целесообразен — неисправные или медленно работающие вентиляторы являются основной причиной ускоренного износа привода. Если конкретная ось генерировала периодические сигналы тревоги сервопривода в течение нескольких месяцев без явной причины, связанной с двигателем или кабелем, приводной модуль для этой оси является разумным следующим объектом для исследования.

В5: Мы планируем приобрести несколько деталей по нескольким заказам в течение следующих нескольких месяцев в рамках программы планового технического обслуживания. Есть ли предпочтительный способ структурировать эти покупки для достижения наилучших результатов по ценам и доставке?

Для структурированной программы технического обслуживания, охватывающей несколько станков в течение длительного периода, наиболее эффективным подходом является предоставление консолидированного списка требований заранее — все предполагаемые номера деталей, предполагаемое количество и примерные сроки, даже если отдельные заказы будут размещаться поэтапно. Это позволяет отделу продаж одновременно проверить глобальную доступность всех требуемых вариантов, отметить те, у которых ограниченный запас или более длительные сроки поставки, и установить ожидания относительно того, какие элементы необходимо приоритизировать в более ранних заказах. Это также создает основу для обсуждения комбинированных условий доставки партий деталей, что снижает стоимость фрахта за единицу по сравнению с индивидуальными поставками. Менеджеры по техническому обслуживанию, которые планируют закупку запасных частей серии α ежеквартально, а не реактивно, обычно сталкиваются с меньшим количеством экстренных ситуаций с поставками и более низкими общими затратами на детали — вторичный рынок этих приводов вознаграждает покупателей, которые не работают под давлением простоя производства.

Правильный уровень. Правильная ось. Подтвержденный товар из Японии.
