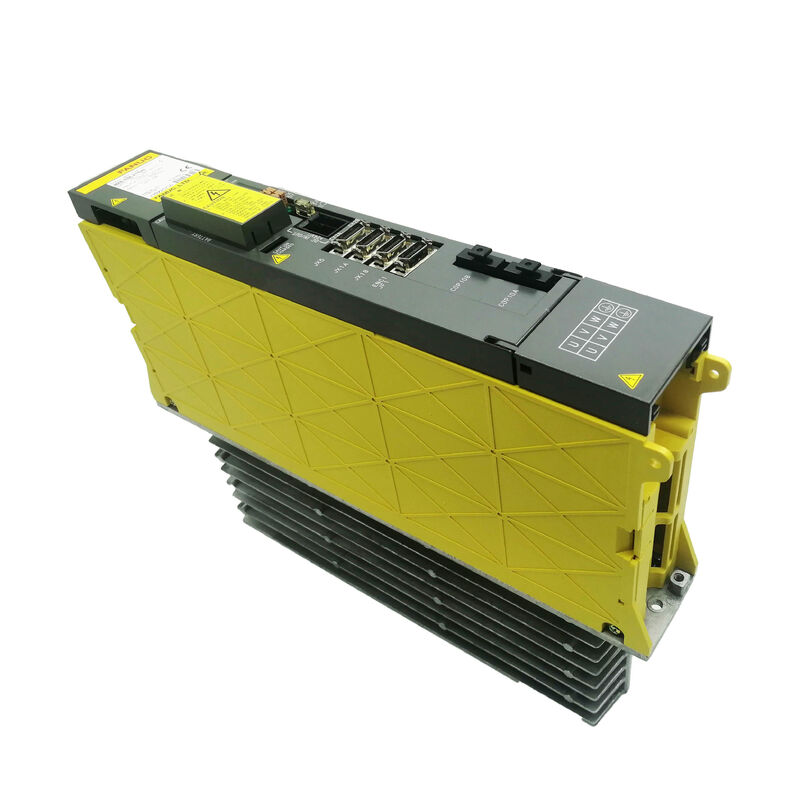

Блок сервоусилителя FANUC A06B-6096-H207 — Описание продукта

Когда количество осей не делится ровно на три

Большинство людей представляют себе базовый станок с ЧПУ как трехкоординатную систему — X, Y, Z. Но значительная часть старого оборудования с управлением FANUC, работающего на заводах сегодня, была изначально построена с четырьмя, пятью или более управляемыми осями: четвертая ось для поворотного стола, пятая для наклонной головки, дополнительная ось для автоматической смены инструмента или второй синхронизированный шпиндель на токарном станке. В таких конфигурациях блок привода не содержит одного трехкоординатного модуля и на этом все заканчивается — он содержит комбинацию типов модулей, подобранных по размеру и расположению для покрытия полного количества осей.

A06B-6096-H207 — это именно тот модуль, который заполняет пробелы в этих конфигурациях. Являясь двухкоординатным блоком в серии FANUC A06B-6096, он работает в паре с трехкоординатными модулями, такими как H302, для сборки шкафов для станков с четырьмя, пятью или шестью управляемыми осями — или работает самостоятельно в двухкоординатных станках, где полная группа осей удобно размещается в одном двухкоординатном блоке. Он выполняет другую роль, чем H302, хотя и принадлежит к тому же семейству продуктов.

Произведено в Японии, сертифицировано CE, доступно в новом и протестированном восстановленном состоянии. Если A06B-6096-H207 — это номер на этикетке вышедшего из строя модуля вашего станка или в вашей документации по техническому обслуживанию, эта страница посвящена вашей конкретной ситуации с поиском.

H207 против H302 — Два модуля из одного семейства, две разные задачи

И A06B-6096-H207, и A06B-6096-H302 относятся к серии FANUC A06B-6096, что означает, что они имеют одно поколение, совместимость с одним контроллером и одинаковую общую архитектуру привода. Их отличает количество осей, закодированное в суффиксе, и соответствующий уровень номинального тока.

Станок с четырьмя управляемыми осями может использовать один H302 для основной группы X/Y/Z и один H207 для четвертой оси — используя оба модуля вместе для покрытия всей системы. В такой конфигурации два модуля имеют разные номера деталей, но работают бок о бок в одном шкафу, подключенные к одному контроллеру. Когда H207 выходит из строя в такой установке, три основные оси продолжают работать (если H302 исправен), в то время как четвертая ось отключается — это само по себе является полезным диагностическим индикатором, указывающим непосредственно на модуль H207.

Станок всего с двумя управляемыми осями — например, простой двухкоординатный токарный станок или специализированный расточный станок — может использовать H207 самостоятельно, без какого-либо H302 в шкафу.

В обоих случаях правильной заменой является H207, а не H302. Количество осей разное, уровни тока разные, а конфигурации параметров в контроллере ЧПУ соответствуют конкретному варианту модуля в каждом слоте.

Понимание суффикса H207

В схеме наименования серии A06B-6096 суффикс после H несет две части информации:

"2" — Ведущая цифра подтверждает, что это двухосевой модуль, способный независимо управлять двумя сервоосями из одного физического блока с общим блоком питания.

"07" — Задние цифры идентифицируют уровень номинального выходного тока для этого варианта. Это отличается от уровня "02" в H302 и отражает другой набор требований к совместимости двигателей. Уровень тока H207 соответствует конкретным двигателям, подключенным к его двум осям; использование H207 в слоте, предназначенном для другого уровня тока, требует изменения параметров и проверки совместимости, а не просто физической замены.

Одна из постоянных проблем при поиске деталей серии FANUC 6096: URL этого списка продуктов содержит "AO6B-6O96-H2O7" — где числовые нули представлены буквой O из-за оптического распознавания символов шрифтов этикеток FANUC. Фактический номер детали всегда A06B-6096-H207 с полностью числовыми символами после буквы A. При поиске, перекрестной проверке документации или подтверждении с поставщиком рассматривайте обе формы строки как представляющие один и тот же блок.

Спецификации

Где используется H207: более подробный взгляд на реальные конфигурации станков

Станки, которым конкретно требуется H207, делятся на две широкие категории, и понимание того, какая из них применима к вашей ситуации, помогает установить реалистичные ожидания от процесса поиска.

Многоосевые станки со смешанными конфигурациями модулей. Четырехосевой токарный станок с осями X, Z, C (позиционирование шпинделя) и осью вспомогательного шпинделя может использовать H302 для трех основных осей и H207 для четвертой. Пятиосевые обрабатывающие центры с поворотной/наклонной головкой иногда распределяют назначения осей между двумя или тремя модулями разных типов. В таких смешанных шкафах H207 почти всегда является модулем, отвечающим за вспомогательные оси — те, которые расширяют возможности станка за пределы базовой трехкоординатной работы. Когда эти оси перестают работать, а основные оси продолжают работать нормально, H207 становится непосредственным объектом внимания.

Автономные двухосевые станки. На специализированном двухкоординатном токарном станке с ЧПУ, профильно-шлифовальном станке или двухкоординатном расточном устройстве H207 может быть единственным сервоусилителем в шкафу. В такой конфигурации любая сервосигнализация на любой оси указывает на единственный модуль H207 как на основного подозреваемого (после исключения причин, связанных с двигателем и кабелем).

В обоих случаях H207 не является второстепенным или менее важным компонентом — это привод, от которого полностью зависят затронутые оси, и его отказ останавливает эти оси так же полностью, как отказ трехкоординатного модуля останавливает трехкоординатный станок.

Фактор возраста: что ожидать от компонентов серии 6096 сегодня

Серия A06B-6096 производилась для обслуживания семейств контроллеров FANUC, которые активно использовались в 1980-х и 1990-х годах. Станки, построенные на этом оборудовании, теперь находятся в эксплуатации от двадцати пяти до сорока лет. Те, которые до сих пор работают на производстве сегодня, представляют собой особую категорию: механически исправное оборудование, хорошо обслуживаемое, часто на предприятиях, где капитальные затраты на замену не оправдываются продолжающейся производительностью станка.

Компоненты этих станков — приводы, блоки питания, серводвигатели — десятилетиями работали в этих условиях. Некоторые находятся в отличном состоянии, потому что станок работал с умеренными рабочими циклами в контролируемой среде. Другие демонстрируют накопление износа: электролитические конденсаторы, отклонившиеся от спецификации, IGBT с пониженной эффективностью переключения, разъемы, прошедшие сотни циклов теплового расширения и сжатия. Протестированный восстановленный блок от выведенного из эксплуатации станка аналогичного возраста может фактически предложить больший остаточный срок службы, чем блок, который непрерывно работал на пределе своих тепловых возможностей в течение двадцати лет.

Эта возрастная реальность также формирует вторичный рынок. Блоки A06B-6096-H207 появляются в основном при выводе оборудования из эксплуатации, модернизации до более новых контроллеров или разборке после полного отказа станка. Поставки не являются постоянными или предсказуемыми — наличие зависит от того, что недавно появилось на вторичном рынке, и конкретные варианты могут быть в изобилии в один месяц и дефицитными в следующий. Для предприятий, которые знают, что используют станки с H207, проверка текущего наличия и обеспечение подтвержденного запасного блока является более надежной стратегией, чем предположение, что деталь будет доступна, когда она срочно понадобится.

Состояние и гарантия

Новые / оригинальные блоки — Неустановленные заводские запасы в соответствующей упаковке. Покрываются 12-месячной гарантией. Они представляют собой самую высокую базовую надежность и являются правильным выбором для станков в требовательных производственных средах.

Протестированные восстановленные блоки — Извлечены из выведенных из эксплуатации или переоборудованных станков, очищены и функционально протестированы под нагрузкой перед выставлением на продажу. Покрываются 3-месячной гарантией. Для плановых программ запасных частей, станков с низким уровнем использования или ситуаций, когда бюджет на новый блок недоступен, протестированные восстановленные блоки предоставляют проверенный рабочий компонент по сниженной цене.

Все возвраты по гарантии должны включать неповрежденную оригинальную этикетку. Сообщайте о повреждениях, неполной доставке или несоответствиях в описании в день получения или на следующий рабочий день. Блоки, признанные неисправными в течение 4 дней с момента получения, подлежат возврату. Гарантия не распространяется на повреждения, вызванные неправильной установкой, неисправностями на стороне двигателя или ошибками параметров, примененными после доставки. Возврат не принимается при покупке неправильного товара или при изменении решения — всегда проверяйте номер детали по физической этикетке вашего станка перед заказом.

Заказ и доставка

Отправка: 2-4 рабочих дня с момента подтверждения оплаты, склад в Гуанчжоу.

Перевозчики: DHL и FedEx для международной доставки. Возможен самовывоз со склада в Гуанчжоу по предварительной договоренности.

Комбинированная доставка: Доступна при заказе нескольких компонентов вместе. Полезно при поиске как H207, так и других компонентов привода или контроллера для восстановления одного и того же станка.

Оплата: Банковский перевод T/T (все суммы). PayPal и Western Union принимаются для заказов на сумму до 500 долларов США.

Таможня: Все импортные пошлины, налоги и сборы таможенного оформления в стране назначения являются ответственностью покупателя. Покупатели из регионов с ограничениями обслуживания DHL/FedEx должны связаться с отделом продаж перед размещением заказа, чтобы обсудить доступные логистические альтернативы.

Часто задаваемые вопросы

В1: В моем станке в одном шкафу привода установлены A06B-6096-H302 и A06B-6096-H207. Четвертая ось перестала работать, но остальные три оси в порядке. Подтверждает ли это отказ H207?

Описываемая вами картина симптомов — потеря одной группы осей при сохранении работоспособности другой — соответствует неисправности модуля H207, и это один из наиболее четких диагностических индикаторов, с которыми вы столкнетесь при такой конфигурации шкафа. Однако, прежде чем делать вывод об отказе модуля, стоит проверить две вещи: во-первых, является ли код ошибки, отображаемый на контроллере ЧПУ, ошибкой сервопривода или ошибкой энкодера/обратной связи, поскольку последнее может исходить от кабеля или двигателя, а не от привода; и во-вторых, находится ли показание напряжения шины постоянного тока на H207 в пределах нормы (дисплей состояния сервопривода контроллера часто показывает это). Если код ошибки является внутренней ошибкой привода или H207 не инициализируется при включении питания, модуль почти наверняка является причиной. Если это ошибка обратной связи энкодера, проверьте кабель энкодера на затронутой оси перед заказом сменного модуля.

В2: Можно ли использовать A06B-6096-H207 вместо A06B-6096-H302, если H302 недоступен?

Нет — не в качестве прямой замены. H302 управляет тремя осями, а H207 — двумя, поэтому использование H207 в трехкоординатном слоте оставит одну ось без подключения привода вообще. Помимо несоответствия количества осей, уровни тока разные (02 против 07), что означает, что данные параметров для каждого слота настроены для конкретного модуля. Даже в сценариях, где активно используются только две из трех осей H302, замена на H207 потребует переназначения осей, переконфигурации параметров и, вероятно, изменений в проводке — это станет проектом модификации, а не заменой при техническом обслуживании. Правильный подход при недоступности H302 — это поиск H302 через альтернативные каналы, а не замена на H207.

В3: Как уровень тока "07" в H207 соотносится с уровнем "02" в H302? Является ли более высокий номер уровня всегда более высоким номинальным током?

В серии A06B-6096 числовая часть суффикса после цифры количества осей отражает различные уровни номинального тока, но связь между номером уровня и фактическим выходным током не является простой линейной шкалой — номера уровней являются внутренними кодами категоризации FANUC, а не прямыми значениями тока. Для поиска важно то, что уровень "07" H207 и уровень "02" H302 являются разными спецификациями, и каждый из них соответствует определенным комбинациям двигателей на станках, где они были установлены. Единственный надежный способ подтвердить, какой уровень требуется вашему станку для данного слота, — это обратиться к оригинальной документации станка, паспортной табличке вышедшего из строя модуля или данным сервопараметров в контроллере ЧПУ. Использование другого уровня без проверки совместимости двигателя и обновления соответствующих сервопараметров создает риск неправильной регулировки тока, которая может проявляться как ошибки позиционирования оси, колебания или тепловые сигналы.

В4: Мы ищем запчасти для станка, который простаивал несколько лет после ухода предыдущей команды по техническому обслуживанию. Мы нашли то, что выглядит как H207 в коробке для хранения без этикетки. Есть ли способ уверенно идентифицировать его перед установкой?

Немаркированный модуль на хранении создает реальную проблему идентификации, но существуют подходы, которые могут помочь сузить круг поиска. Если у вас есть доступ к оригинальному шкафу привода станка и в нем все еще установлен рабочий H207 или H302, сравнение бок о бок — размеры модуля, положение разъемов, компоновка платы и любые видимые маркировки компонентов на печатной плате — может помочь определить, принадлежит ли загадочный модуль той же серии и тому же варианту количества осей. Двухосевые и трехосевые модули серии FANUC 6096 имеют визуально разные конфигурации разъемов, отражающие их разное количество осей, поэтому физическая форма должна подтвердить или исключить идентификацию H207. Кроме того, если на печатной плате внутри модуля есть видимые номера деталей на его поверхности — у плат сервоприводов FANUC они часто есть — их можно перекрестно проверить, чтобы подтвердить тип модуля. Если ни один из этих методов не дает уверенной идентификации, использовать загадочный модуль в производстве не рекомендуется, независимо от его видимого состояния.

В5: Какова наиболее распространенная причина отказа приводов серии A06B-6096 на данном этапе их срока службы, и влияет ли это на то, как нам следует оценивать восстановленный блок?

На том этапе, которого достигли эти приводы, наиболее распространенные виды отказов делятся на две категории. Первая — это деградация электролитических конденсаторов в секциях шины постоянного тока и блока питания — конденсаторы имеют ограниченный срок службы, и блоки, находившиеся в непрерывной эксплуатации с 1990-х годов, могут иметь конденсаторы, емкость которых значительно отклонилась от спецификации, даже если привод не выдал жесткой ошибки. Это может вызвать прерывистую работу, снижение эффективности рекуперативного торможения и, в конечном итоге, катастрофический отказ. Второй распространенный вид отказа — это деградация схемы управления затвором IGBT, которая может привести к неравномерной выходной мощности одного из осей или ложным сигналам перегрузки по току перед полным отказом. При оценке восстановленного блока спросите, включал ли процесс тестирования нагрузочные циклы под током, а не просто проверку включения питания — привод может включиться и правильно инициализироваться, но при этом иметь незначительную производительность конденсатора или IGBT, которая становится очевидной только при фактической нагрузке на ось. Респектабельный процесс восстановления включает функциональное тестирование в репрезентативных условиях эксплуатации, а не только визуальный осмотр и подтверждение включения питания. Блоки, протестированные таким образом, обеспечивают значительно большую уверенность, чем те, которые были проверены только на предмет косметического состояния и базовой инициализации.

Правильный модуль. Правильные оси. Правильное поколение.
