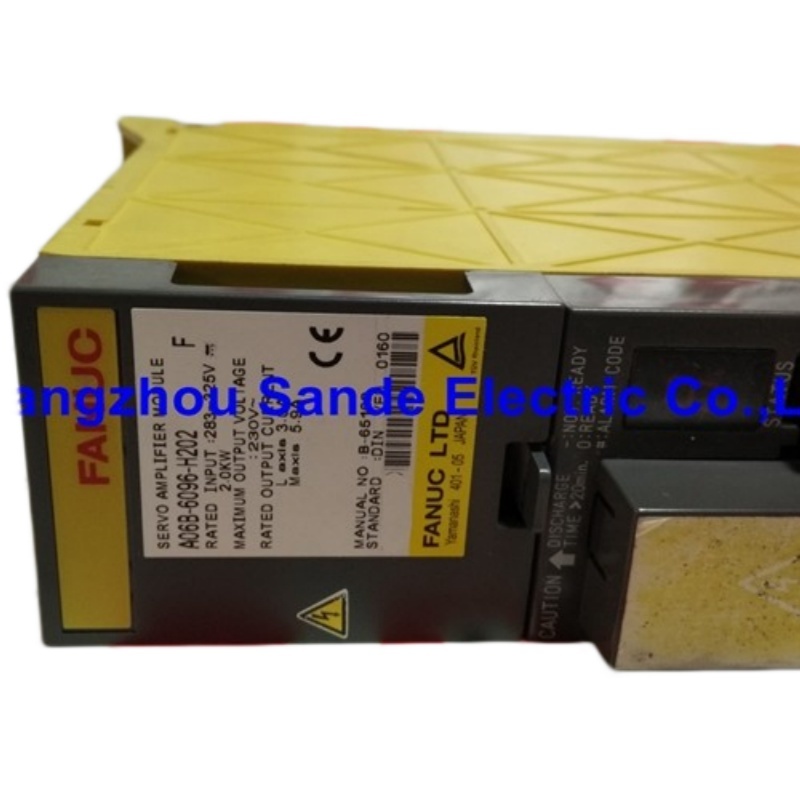

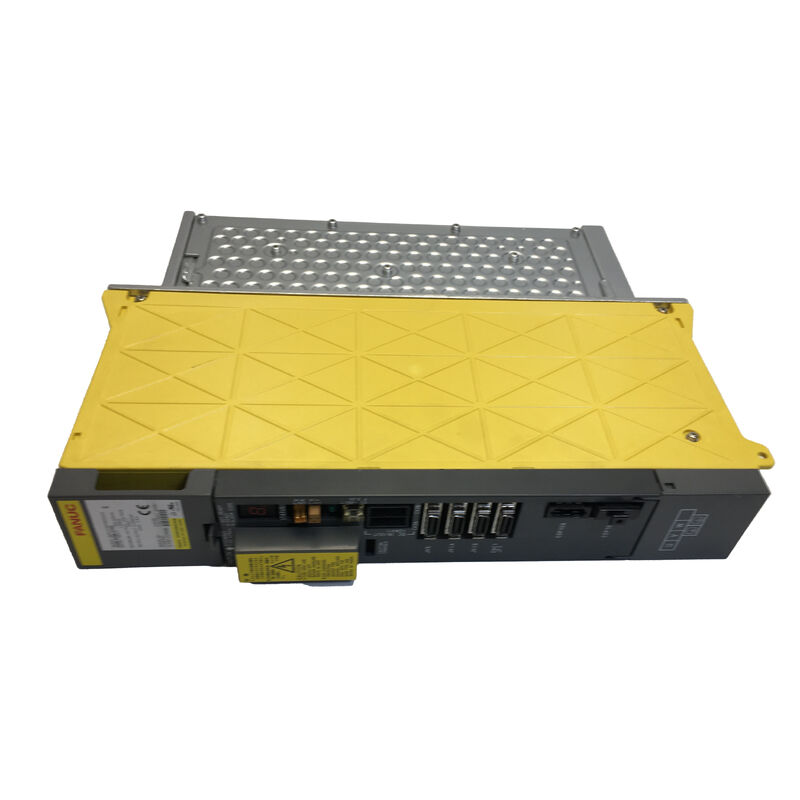

Блок сервоусилителя FANUC A06B-6096-H202 — Описание продукта

Вопрос о подборе привода, который упускается из виду при ремонте

В ситуациях экстренного технического обслуживания существует тенденция считать все модули сервоусилителей FANUC одной серии взаимозаменяемыми — при условии правильного поколения и совпадения количества осей любая модификация должна подойти. Это предположение стоит времени и денег, когда оно не оправдывается.

A06B-6096-H202 — это двухкоординатный сервоусилитель серии FANUC A06B-6096, относящийся к классу тока "02". Он был разработан для станков, где две управляемые оси приводят в движение серводвигатели меньшего размера с умеренными нагрузками — не самые мощные оси в линейке FANUC эпохи 6096, но хорошо подходящие для диапазона применения, указанного производителем станка при сборке оборудования. Замена его на двухкоординатный вариант с более высоким током, такой как H207, может показаться приемлемым решением, когда H202 недоступен, но данные параметров в контроллере настроены на конкретный класс тока H202, а работа вне этих спецификаций без корректировки создает свои собственные проблемы.

Правильная деталь для слота H202 — это H202. Если это номер модуля на вашем вышедшем из строя устройстве, эта страница — начало процесса поиска.

Произведено в Японии. Сертификат CE. Доступно в новом и протестированном восстановленном состоянии. Минимальный объем заказа: 1 шт.

Класс тока "02": где он встречается в семействе 6096

Один из наиболее полезных — и иногда запутанных — аспектов системы наименования A06B-6096 заключается в том, что суффикс класса тока встречается как в двухкоординатных, так и в трехкоординатных вариантах. Класс "02" в частности встречается в двух отдельных модулях, которые обслуживают принципиально разные конфигурации осей в оборудовании одного поколения.

H202 и H302 имеют один и тот же класс тока "02", что означает, что номинальные токи двигателей, с которыми они были разработаны для работы, находятся в одном диапазоне — но один приводит в движение две оси, а другой — три. В станке, который использует как H302, так и H202 вместе, нередки случаи, когда двигатели трех осей H302 и двигатели двух осей H202 имеют одинаковые размеры корпуса, поскольку класс тока соответствовал им всем одному общему классу мощности.

Что это означает на практике: если у вас есть станок с H302 и H202, и на одной из осей H202 появляется сигнал тревоги сервопривода, стоит отметить, что двигатель, подключенный к этой оси, может находиться в том же диапазоне мощности, что и двигатели на H302 — потенциально указывая на общую проблему с вышестоящим источником питания или неисправность кабеля, прежде чем заключать, что сам модуль H202 вышел из строя.

Расшифровка суффикса H202

"2" — ведущая цифра подтверждает, что это двухосевой модуль. Две независимые сервооси управляются одним физическим устройством, используя общий силовой блок, но сохраняя отдельные каналы привода для каждой оси.

"02" — конечные цифры обозначают класс выходного тока этого модуля. Класс "02" — это нижний предел диапазона тока в семействе двухосевых 6096, что делает H202 естественным выбором для станков, построенных на основе серводвигателей FANUC AC меньшего размера, где высокий непрерывный выходной ток не требовался по конструкции оси станка.

Как и во всех списках серии 6096, URL-адрес этой страницы содержит "AO6B-6O96-H2O2" — известный артефакт рендеринга OCR, где числовые нули на шрифте этикетки FANUC считываются как буква O. Правильный номер детали для заказа, перекрестных ссылок и документации всегда A06B-6096-H202, с полностью числовыми символами. Обе формы строки относятся к одному и тому же физическому устройству.

Технические характеристики

Какие станки используют H202?

Класс тока A06B-6096-H202 указывает на станки, требования к нагрузке на оси которых находятся в нижней половине рабочего диапазона серии 6096. Несколько категорий оборудования соответствуют этому профилю.

Компактные двухкоординатные токарные станки с ЧПУ. Базовый двухкоординатный токарный центр — ось X для поперечного суппорта, ось Z для продольной подачи — в сочетании с серводвигателями меньшего размера является одной из самых простых конфигураций H202. В этих станках H202 может быть единственным сервоусилителем в шкафу, управляющим обеими осями с одного модуля. Любой сигнал тревоги сервопривода на оси X или Z в таком станке немедленно привлекает внимание к H202 и подключенным к нему компонентам.

Вспомогательные пары легких осей в более крупных станках. В более сложных обрабатывающих центрах или специальном оборудовании более мощные основные оси могут управляться модулем с более высоким током или совершенно другим типом модуля, в то время как пара более легких вспомогательных осей — поворотный стол и задняя бабка, например, или механизм перемещения детали с двумя управляемыми осями — назначается на H202. В этих случаях H202 представляет собой часть группы осей с меньшими требованиями, и его отказ оставляет эти вспомогательные функции неработоспособными, в то время как основные оси продолжают работать нормально.

Пары осей стола для электроэрозионной обработки проволокой. Станки для электроэрозионной обработки проволокой эпохи серии 6096 часто управляли осями стола X/Y через двухосевой модуль с умеренным классом тока, поскольку нагрузка на оси электроэрозионной обработки характеризуется скорее точностью и плавностью на низких скоростях, чем высоким потреблением тока. Класс тока H202 соответствует этому профилю применения.

В каждом случае общим является то, что двигатели двух осей H202 были спроектированы для работы в рамках класса тока "02" согласно первоначальной спецификации производителя станка — и соответствие этой спецификации при замене обеспечивает стабильное, правильно настроенное поведение оси после замены.

Примечание о поиске модулей с низким классом тока

Существует вполне логичное рассуждение, которое иногда вводит в заблуждение команды технического обслуживания: если низкотоковый модуль недоступен, почему бы не использовать более мощный вариант из того же семейства? Количество осей совпадает, поколение совпадает, и на вторичном рынке часто бывает больше высокотоковых модулей.

Практический ответ заключается в том, что это полностью зависит от того, какие изменения будут внесены вместе с заменой. Другой класс тока означает, что параметры сервопривода, хранящиеся в контроллере ЧПУ — включая настройки коэффициента усиления контура тока, максимальные пределы тока и связанные с ними значения настройки — откалиброваны в соответствии со спецификациями исходного модуля. Установка H207 в слот H202 без соответствующих корректировок параметров приведет к тому, что ось может вести себя непредсказуемо под нагрузкой, генерировать ложные сигналы тревоги или плохо настраиваться. Внесение этих корректировок требует доступа к оригинальной документации станка и знакомства со структурой параметров сервопривода FANUC для этого поколения контроллеров.

Когда H202 доступен на вторичном рынке, более простой и надежный путь — найти правильный вариант и не изменять параметры контроллера. Это прямой подход к техническому обслуживанию, и именно поэтому H202 сохраняет стабильный спрос, даже несмотря на то, что высокотоковые варианты из той же серии иногда появляются в большем количестве.

Состояние, гарантия и возврат

Новые / оригинальные устройства имеют 12-месячную гарантию и представляют собой наиболее чистый вариант с точки зрения долгосрочной надежности. Запасы берутся из оригинального производства FANUC; эти устройства не были установлены и не подвергались эксплуатационному износу.

Протестированные восстановленные устройства имеют 3-месячную гарантию и восстанавливаются из станков, которые были выведены из эксплуатации, модернизированы или разобраны. Устройства функционально протестированы перед выставлением на продажу. Для предприятий с ограниченным бюджетом на техническое обслуживание или где H202 требуется в качестве резервного запаса, а не для немедленного критического производства, протестированные восстановленные запасы предоставляют рабочую деталь по более низкой стоимости приобретения.

Условия возврата: сообщите о физических повреждениях, несоответствии описанию или неполной доставке в тот же день или на следующий рабочий день после получения. Устройства, оказавшиеся неисправными в течение 4 дней с момента получения, подлежат возврату. Гарантия не распространяется на повреждения, возникшие в результате неправильной установки, неисправностей на стороне двигателя, передаваемых обратно в привод, или ошибок параметров контроллера, примененных после доставки. Возврат не принимается при неправильной покупке или изменении решения — проверьте номер детали на физической этикетке перед заказом.

Доставка и оплата

Отправка: 2-4 рабочих дня с момента подтверждения оплаты, склад в Гуанчжоу.

Перевозчики: DHL и FedEx для международных отправлений. Возможен самовывоз со склада в Гуанчжоу по предварительному уведомлению.

Комбинированные заказы: Несколько компонентов могут быть отправлены вместе. Практично при поиске H202 вместе с другими модулями серии 6096, платами контроллера или кабелями сервопривода для капитального ремонта одного и того же станка.

Оплата: Банковский перевод T/T для всех сумм заказа. PayPal и Western Union для заказов до 500 долларов США.

Импортные расходы: Все пошлины, налоги и таможенные сборы страны назначения являются ответственностью покупателя. Покупателям из регионов с ограничениями на обслуживание перевозчиками рекомендуется связаться с командой перед размещением заказа.

Часто задаваемые вопросы

В1: Мой станок использует H202 и H302 в одном шкафу привода. Оба имеют одинаковый класс тока "02" — означает ли это, что они взаимозаменяемы, если один выйдет из строя?

Они имеют одинаковое обозначение класса тока, но не являются взаимозаменяемыми — и причина в разнице количества осей, а не в номинальном токе. H302 управляет тремя осями; H202 — двумя. Контроллер ЧПУ назначает конкретные номера осей конкретным слотам модуля привода, и эти назначения отражаются во всех данных параметров сервопривода. Установка H202 в слот, предназначенный для H302, приведет к полному отсутствию соединения привода для одной оси, независимо от сравнения классов тока. И наоборот, H302 не может быть установлен в слот H202, потому что контроллер не настроен на прием трехкоординатного модуля в положение, где ожидается двухосевой блок. Когда один модуль выходит из строя, замена должна соответствовать как количеству осей, так и классу тока — между H202 и H302 нет пути перекрестной замены.

В2: Как класс тока "02" H202 соотносится с классом "07" H207 в практическом плане? Если я могу найти только H207, что нужно будет изменить?

Класс "07" в H207 представляет более высокий диапазон выходного тока, чем класс "02" в H202. Установка H207 в слот H202 физически возможна в том смысле, что модуль будет монтироваться и подключаться, но без соответствующих изменений параметров сервопривода в контроллере ЧПУ контур тока будет настроен на другую спецификацию привода, чем установленная фактически. Это может привести к поведению оси, варьирующемуся от вялого отклика до сигналов перегрузки по току или плохо демпфированных колебаний, в зависимости от того, какие параметры наиболее затронуты. Чтобы замена работала правильно, необходимо настроить соответствующие параметры настройки сервопривода на значения, подходящие для H207 при фактической нагрузке двигателя — что, в свою очередь, требует доступа к исходным данным ввода в эксплуатацию станка или готовности перенастроить ось с нуля. Для прямой замены правильный вариант — найти подходящий H202. Замена на H207 является модификацией, а не заменой.

В3: У нас есть станок, который находился на хранении около трех лет после переезда предприятия. H202 выглядит неповрежденным, без видимых повреждений. Что следует проверить перед перезапуском станка?

Длительное хранение — одно из самых сложных условий для приводов серии 6096. Основную озабоченность вызывают электролитические конденсаторы в секции шины постоянного тока — конденсаторы, которые остаются незаряженными в течение длительного времени, подвергаются форме деградации диэлектрика, и немедленное включение полного напряжения шины постоянного тока после длительного простоя может привести к тому, что конденсаторы будут потреблять чрезмерный зарядный ток, потенциально вызывая внутренние повреждения. Стандартное решение — постепенное восстановление напряжения: постепенно повышать напряжение питания с помощью регулируемого автотрансформатора в течение определенного периода времени, а не напрямую включать полное сетевое напряжение. Для привода, который хранился три года, этот процесс стоит того, чтобы отнестись к нему серьезно. Кроме того, проверьте все контакты разъемов на наличие окисления, проверьте вентилятор охлаждения на сопротивление подшипников (особенно если среда хранения имела температурные циклы) и убедитесь, что влага не попала в корпус модуля. Привод, который проходит эти проверки и чисто работает в течение нескольких циклов перемещения оси на низкой скорости подачи, вероятно, успешно активирован.

В4: Вышедший из строя H202 на нашем станке не имеет явных следов обгорания или повреждения компонентов. Можем ли мы предположить, что это мягкий сбой, который может быть устранен без замены?

Внешний вид не является надежным показателем внутреннего состояния сервоприводов этого поколения. Наиболее распространенные режимы отказа оборудования серии 6096 — деградация конденсаторов, ухудшение состояния схемы драйвера затвора IGBT и повреждение переходов силовых транзисторов — не оставляют видимых следов на внешней стороне модуля. Привод, который выглядит физически неповрежденным, может иметь выходной каскад, неспособный выдерживать нагрузочный ток, или схему защиты, которая немедленно срабатывает при движении оси, даже если он включается без ошибок. Прежде чем заключать, что H202 вышел из строя, стоит проверить, устраняется ли неисправность после полного отключения питания контроллера и его перезапуска с осями в их референтном положении, и указывает ли код ошибки на дисплее ЧПУ на внутреннюю неисправность привода, а не на неисправность энкодера или кабеля. Если сигнал тревоги сохраняется после нескольких перезапусков, а путь энкодера/кабеля исключен, модуль привода является наиболее вероятной причиной, независимо от его внешнего состояния.

В5: Мы рассматриваем возможность приобретения двух блоков H202 — одного для немедленной установки и одного в качестве резервного на складе. Есть ли что-то конкретное, на что следует обратить внимание в запасном блоке, который будет храниться на складе, возможно, один-два года?

Для запланированных резервных запасов состояние электролитических конденсаторов на момент закупки важнее, чем для немедленно устанавливаемого устройства. При запросе восстановленного устройства для складского запаса стоит спросить, было ли устройство протестировано под фактической нагрузкой, а не просто включено и инициализировано — нагрузочное тестирование выявляет состояние конденсаторов и IGBT таким образом, как это не делает включение без нагрузки. Новые оригинальные запасы, если они доступны, являются более консервативным выбором для долгосрочных складских запасов, поскольку конденсаторы проведут меньше общего времени в эксплуатации до хранения. После того, как у вас есть запасной блок на складе, хранение его в температурно-стабильной среде с низкой влажностью, вдали от прямых солнечных лучей и вибрации, поможет сохранить его состояние. Некоторые предприятия также периодически включают резервные блоки каждые двенадцать месяцев или около того, пропуская конденсаторы через цикл зарядки для поддержания их диэлектрического слоя — практика, которая заметно продлевает срок надежного хранения аппаратного обеспечения приводов старых поколений.

Правильный класс. Правильные оси. Правильное поколение.
