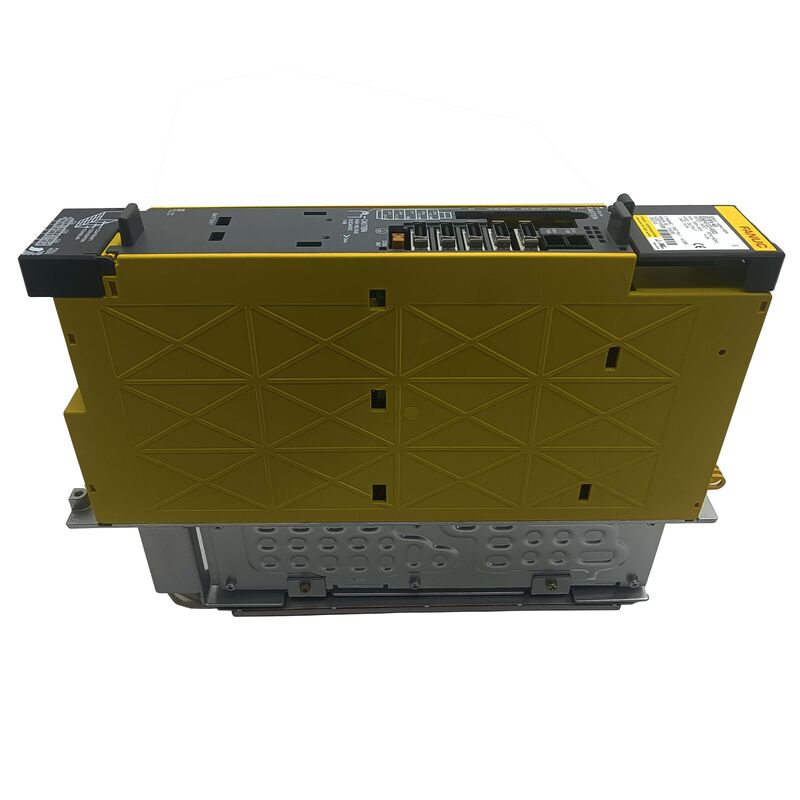

Сервоусилитель FANUC A06B-6132-H003 — серия Beta i biSV-40 с интерфейсом I/O Link

Не все сервоусилители FANUC работают одинаково. A06B-6132-H003 — официально обозначенный как BSVM1-40i (biSV-40) — это одноосевой сервопривод серии Beta со встроенным источником питания и принципиально иной архитектурой управления по сравнению со стандартными усилителями на базе FSSB. Если ваша машина использует этот блок, понимание его отличительных особенностей так же важно, как и поиск поставщика, у которого он действительно есть в наличии.

Мы предлагаем эту модель как в новом, так и в бывшем в употреблении (проверенном) состоянии, с отправкой в течение 0–3 рабочих дней.

Что отличает biSV-40: архитектура I/O Link

Большинство сервоусилителей FANUC семейств Beta и Alpha обмениваются данными с ЧПУ-контроллером через FSSB — последовательную сервошину FANUC. Модель A06B-6132-H003 идет другим путем.

Этот блок подключается к системам управления FANUC через интерфейс I/O Link, маршрутизируемый через PMM (Power Motion Manager) или совместимый мастер I/O Link. Эта архитектура обеспечивает biSV-40 степень независимости от местоположения, которой нет у приводов на базе FSSB — производители станков могут размещать этот усилитель вдали от основного шкафа привода, не требуя прокладки высокоскоростных линий обратной связи сервопривода к центральному модулю. Такая гибкость сделала его популярным в таких приложениях, как сменщики паллет, приводы дверей, приводы магазинов инструментов и другие вспомогательные функции движения, где сервоось физически удалена от основного контроллера машины.

Это также означает, что 6132-H003 может взаимодействовать не только с системами ЧПУ FANUC, но и с совместимыми ПЛК и роботами-контроллерами, поддерживающими протокол I/O Link — расширяя диапазон его применения за пределы чисто ЧПУ-среды.

Основные технические данные

Наличие этой модели может меняться. Свяжитесь с нами напрямую, чтобы подтвердить текущий запас перед заказом.

Практические соображения для покупателей

H003 — это вариант с низкой выходной мощностью — согласование с двигателем имеет значение. В серии 6132 модель H003 рассчитана на номинальный выходной ток 13,6 А и предназначена для небольших серводвигателей Beta. Подключение к двигателю, превышающему этот номинал, приведет к ошибкам перегрузки по току или преждевременному выходу привода из строя. Убедитесь, что номинальный ток вашего двигателя находится в этом диапазоне перед заказом.

Параметры должны быть загружены перед началом работы блока. Это критически важный момент, который удивляет некоторых покупателей. В отличие от некоторых других сервоприводов, biSV-40 требует загрузки параметров сервопривода с контроллера ЧПУ или эквивалентного инструмента программирования, прежде чем привод станет функциональным после установки. Запасной блок, поставляемый пустым, не будет работать сразу из коробки — для процесса ввода в эксплуатацию потребуется резервная копия параметров вашей машины или процедура настройки параметров FANUC.

Интерфейс I/O Link требует правильной адресации. Каждому biSV-40 в сети I/O Link должен быть назначен уникальный адрес узла. При замене убедитесь, что адрес узла нового блока соответствует конфигурации, которую ожидает ваша машина — неправильная адресация приведет к ошибкам связи между приводом и ЧПУ.

Встроенные функции обнаружения утечек и сигнализации включены в стандартную комплектацию, обеспечивая диагностическую обратную связь, которая помогает группам технического обслуживания выявлять неисправности в подключенном двигателе и кабелях до того, как они перерастут в более серьезные отказы.

Сравнение с другими вариантами 6132

Для покупателей, которые могут столкнуться с несколькими номерами деталей 6132 во время поиска, вот как H003 позиционируется в семействе:

Модель H002 — это вариант с более низкой выходной мощностью, чем H003, подходящий для еще меньших двигателей. Модель H003 (этот блок) охватывает диапазон средней и низкой мощности при 13,6 А. Модель H004 обеспечивает более высокую выходную мощность. Эти модели не взаимозаменяемы — разница в номинальном токе напрямую влияет на то, какие серводвигатели могут безопасно управляться. Всегда точно подбирайте оригинальный номер детали при поиске замены.

Доставка, оплата и заказ

Заказы доставляются по всему миру через DHL и FedEx, как правило, в течение от 0 до 3 рабочих дней с момента подтверждения оплаты. Возможна комбинированная доставка для заказов из нескольких позиций.

Способы оплаты:

• Банковский перевод (T/T) — для всех сумм заказов
• PayPal — для заказов на сумму до 500 долларов США
• Western Union — для всех сумм заказов

Импортные пошлины, таможенные налоги и другие сборы страны назначения являются ответственностью покупателя. Свяжитесь с нами перед заказом, если вам нужна оценка стоимости доставки для вашей конкретной страны.

Гарантия и возврат

Возврат принимается для блоков, которые прибыли поврежденными, неполными или не соответствующими описанию — а также для блоков, оказавшихся неработоспособными в течение 4 дней с момента доставки. Товары должны быть возвращены в исходном состоянии с неповрежденной гарантийной этикеткой. Стоимость обратной доставки оплачивается покупателем.

Отказы, вызванные неправильной установкой, ошибками загрузки параметров или физическим повреждением после доставки, не подпадают под действие гарантии. Если вы не уверены в совместимости или требованиях к установке, свяжитесь с нами перед покупкой.

Часто задаваемые вопросы

В1: Моя машина использует A06B-6132-H003 для вспомогательной оси, такой как сменщик паллет — почему этот привод использует другой интерфейс, чем основные сервооси?

 Такова конструктивная особенность. biSV-40 был разработан специально для вспомогательных и удаленных осевых применений, где размещение привода вдали от основного сервошкафа механически удобно. Используя интерфейс I/O Link вместо FSSB, привод подключается к сети мастера I/O Link ЧПУ — той же инфраструктуре, которая используется для модулей ввода-вывода и периферийных устройств — которая имеет гораздо менее строгие требования к прокладке кабелей, чем высокоскоростная проводка сервошины FSSB. Это делает его практичным решением для таких осей, как сменщики паллет, поворотные столы и индексаторы магазинов инструментов.

В2: Нужно ли мне делать резервную копию параметров перед заменой вышедшего из строя A06B-6132-H003?

Да, настоятельно рекомендуется. Параметры сервопривода, определяющие поведение оси — значения настройки, настройки типа двигателя, адрес узла I/O Link — хранятся в контроллере ЧПУ, а не в самом усилителе. Но наличие подтвержденной резервной копии перед началом процесса замены предотвращает любой риск потери данных и ускоряет процесс ввода в эксплуатацию. Если ваш ЧПУ имеет функцию резервного копирования параметров (что есть у большинства современных контроллеров FANUC), запустите ее перед началом замены. Если вышедший из строя привод является причиной сбоя контроллера, который препятствует резервному копированию, свяжитесь с вашей службой поддержки FANUC перед продолжением.

В3: Может ли A06B-6132-H003 подключаться к системам автоматизации, не являющимся FANUC?

Протокол I/O Link, используемый этим приводом, является проприетарным для FANUC, но он поддерживается некоторыми ПЛК и роботами-контроллерами сторонних производителей, которые реализуют функциональность мастера I/O Link. Возможность связи конкретной системы, не являющейся FANUC, с этим приводом зависит от реализации протокола I/O Link и совместимости этой системы. На практике подавляющее большинство блоков A06B-6132-H003 используются в средах ЧПУ FANUC. Если вы оцениваете интеграцию с системой, не являющейся FANUC, проверьте совместимость протокола с документацией вашей системы перед тем, как выбрать этот привод.

В4: Каков типичный режим отказа biSV-40, и что следует проверить перед заменой привода?

Распространенные симптомы отказа включают потерю связи по оси (ошибка связи I/O Link), ошибки перегрузки по току и невозможность включения. Перед заменой усилителя стоит проверить соединения кабеля I/O Link и убедиться, что двигатель не имеет короткого замыкания или механически не заклинен — любое из этих состояний может повредить выходной каскад привода и вызвать те же симптомы. Встроенный дисплей ошибок на самом приводе покажет код ошибки; поиск этого кода в справочнике ошибок FANUC перед заказом замены может подтвердить, является ли усилитель первопричиной или симптомом нижестоящего сбоя.

В5: Тестируется ли поставляемый вами бывший в употреблении блок на реальной тестовой установке I/O Link или только визуально осматривается?

 Наши бывшие в употреблении блоки проходят функциональную проверку перед выставлением на продажу. Для усилителей серии Beta I/O Link, в частности — которые имеют более сложные требования к вводу в эксплуатацию, чем приводы FSSB — мы проверяем работоспособность блока перед отправкой. Бывшие в употреблении блоки имеют 3-месячную гарантию с даты получения. Если блок выходит из строя в течение гарантийного срока из-за ранее существовавшего дефекта, мы обрабатываем возврат и замену в соответствии с условиями, описанными на этой странице.
