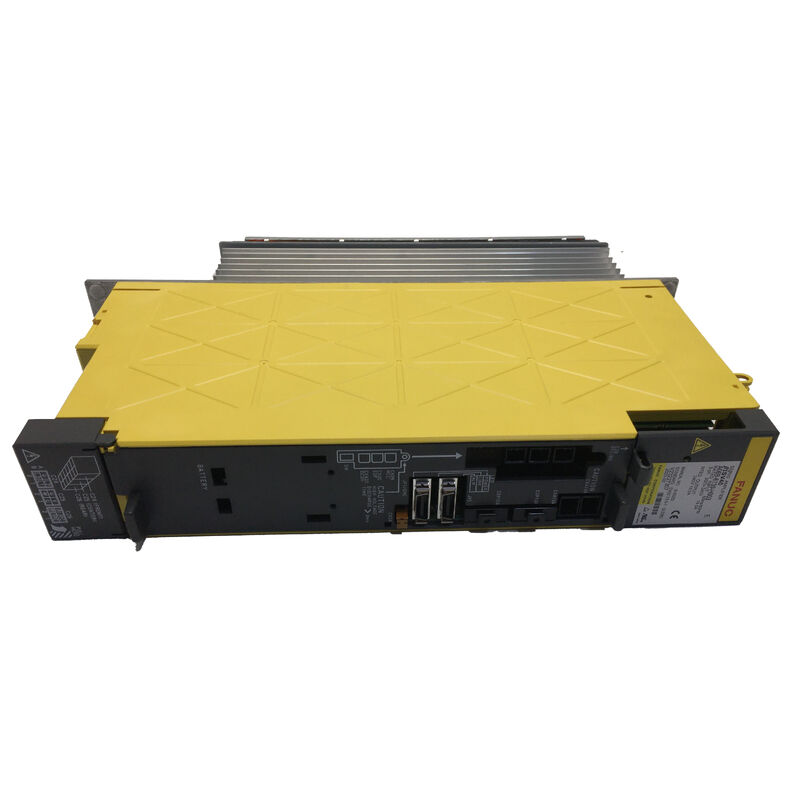

Сервоусилитель FANUC A06B-6130-H003 с оптоволоконным интерфейсом FSSB

FANUC A06B-6130-H003 занимает особое и важное место в истории сервоусилителей FANUC. Официально обозначенный как SVM1-40i (biSV-40), он был первым поколением сервоприводов FANUC серии beta i — знаковым продуктом, который заложил основу компактной, автономной архитектуры усилителей beta, на которую производители станков полагались для малоосных применений в обрабатывающих центрах с ЧПУ, токарных станках и промышленных роботах.

Десятилетия спустя эти станки все еще работают. И когда этот усилитель выходит из строя, самое главное — быстро найти оригинальную замену.

Мы предлагаем A06B-6130-H003 в новом и бывшем в употреблении (проверенном) состоянии, готовый к отправке по всему миру в течение 0–3 рабочих дней.

Пионерский дизайн: первый блок Beta i

Понимание того, что отличает серию 6130, начинается с признания того, что было нового на момент выпуска. A06B-6130-H003 представил несколько принципов проектирования, которые определили платформу beta i:

Автономный встроенный блок питания. В отличие от модульной серии alpha, которая требует отдельного модуля питания, общего для нескольких осей привода, biSV-40 имеет собственный внутренний силовой каскад. Эта независимость означает, что блок может быть установлен в любой точке станка — рядом с приводимой им осью — без необходимости возвращаться к централизованному блоку питания. Для производителей станков такая свобода открыла возможности для более чистых механических конструкций, особенно на таких осях, как ATC (автоматические сменщики инструмента), револьверные головки и поворотные столы, которые расположены вдали от основного шкафа привода.

Оптоволоконная связь FSSB. 6130-H003 подключается к контроллеру ЧПУ через высокоскоростной оптоволоконный интерфейс FANUC FSSB (Fanuc Serial Servo Bus). Оптоволоконная передача по своей природе невосприимчива к электромагнитным помехам — что критически важно в условиях электрически шумной среды станка — и обеспечивает низкую задержку обратной связи по положению, необходимую для точного замыкания контура сервопривода. Это та же коммуникационная шина, что используется в серии alpha, что обеспечивает beta i точную производительность полномасштабной сервосистемы в более компактном корпусе.

Технические характеристики

Запасы этой модели быстро раскупаются — свяжитесь с нами, чтобы подтвердить наличие перед заказом.

Внутри блока: что вы получаете

A06B-6130-H003 содержит три основных внутренних узла: силовой транзисторный модуль на 50 А, печатную плату (A16B-3200-0512) и плату управления/интерфейса (A20B-2101-005x). Эти платы не продаются отдельно — блок поставляется и обслуживается как единый узел.

Запасные компоненты, доступные отдельно, включают сменные транзисторы, внутренние предохранители и вентилятор охлаждения привода. Для покупателей, планирующих долгосрочное техническое обслуживание, наличие на складе исправного блока усилителя — наряду с расходными запасными частями — является наиболее практичным подходом для минимизации будущих простоев станков, работающих с этим приводом.

Блок также включает встроенное обнаружение утечки тока и функцию выходного сигнала тревоги, обеспечивая раннее предупреждение, которое помогает группам технического обслуживания выявлять неисправности двигателя или кабеля до того, как они перерастут в более серьезные повреждения.

Сравнение 6130 с другими приводами серии Beta

Покупатели, ищущие усилитель серии beta, иногда сталкиваются с несколькими вариантами 6130 и близкими серийными номерами. Краткая ориентация:

В серии 6130 H003 является вариантом со средним выходным током в первом поколении линии beta i. H002 (biSV-20) работает с меньшим выходным током для меньших двигателей, в то время как H004 рассчитан на более высокий диапазон токов. Они не взаимозаменяемы — всегда сверяйте полный номер детали.

Серия 6132 (например, H003 и H004) представляет собой более позднее поколение усилителей beta. Серия 6132 включает варианты как с FSSB, так и с I/O Link, в то время как серия 6130 исключительно с FSSB. Если в документации вашего станка указан A06B-6130-H003, блок серии 6132 не является допустимой заменой.

Заказ, оплата и доставка

Отправка по всему миру через DHL и FedEx. Большинство заказов покидают наш склад в течение 0–3 рабочих дней после подтверждения оплаты. Многопозиционные заказы имеют право на комбинированную доставку.

Варианты оплаты:

• Банковский перевод (T/T) — принимается для всех сумм заказов
• PayPal — для заказов до 500 долларов США
• Western Union — принимается для всех сумм заказов

Таможенные пошлины и импортные налоги в месте назначения являются ответственностью покупателя. Нужна оценка стоимости доставки? Свяжитесь с нами перед заказом, и мы подтвердим детали для вашей страны.

Гарантия и возврат

Возврат принимается, если товар прибыл поврежденным, неполным или не соответствующим описанию — или оказался неработоспособным в течение 4 дней с момента получения. Товары должны быть в первоначальном состоянии с неповрежденной гарантийной этикеткой. Расходы на обратную доставку несет покупатель.

Отказы, вызванные неправильной установкой, несоответствием конфигурации двигателя или физическим повреждением после доставки, не подпадают под действие гарантии. Если вы не уверены, подходит ли этот блок для вашего станка, свяжитесь с нами перед заказом.

Часто задаваемые вопросы

В1: 6130-H003 и 6132-H003 выглядят похоже — могу ли я использовать один вместо другого?

Нет. Несмотря на некоторые визуальные сходства и принадлежность к семейству сервоприводов beta, серии 6130 и 6132 не взаимозаменяемы. Наиболее существенное различие — это интерфейс управления: 6130-H003 использует FSSB (оптоволоконная последовательная шина сервопривода), а 6132-H003 использует I/O Link через PMM. Конфигурации разъемов, внутреннее программное обеспечение и протоколы связи отличаются. Замена блока 6132 в станке, предназначенном для 6130, приведет к сбою связи между приводом и ЧПУ. Всегда заменяйте на точное совпадение номера детали.

В2: Мой станок использует A06B-6130-H003 на ATC или револьверной головке — это типичное применение?

Да, очень типичное. Автономная конструкция блока питания biSV-40 была специально разработана для обеспечения гибкости производителям станков в размещении приводов близко к удаленным осям. Автоматические сменщики инструмента, револьверные индексаторы и палетные механизмы — это именно те применения, для которых был разработан этот блок — оси, которые механически расположены вдали от основного шкафа сервопривода, но все еще нуждаются в точности управления с обратной связью на основе FSSB. Оптоволоконный кабель, соединяющий ЧПУ, может проходить на большие расстояния, чем медная обратная связь сервопривода, без ухудшения сигнала, что хорошо подходит для такого удаленного размещения.

В3: С какими ЧПУ FANUC совместим A06B-6130-H003?

biSV-40 был разработан в первую очередь для использования с ЧПУ FANUC серии 0i-C и 0i-D, а также серии 3x-i. Совместимость в конечном итоге зависит от конфигурации программного обеспечения и назначения осей в конкретном ЧПУ. В случае прямой замены — когда оригинальный блок на вашем станке был A06B-6130-H003 — замена по определению будет совместима с тем же контроллером. Если вы интегрируете этот усилитель в другой станок или конфигурацию контроллера, проверьте сопоставление осей FSSB в документации вашей системы.

В4: Каковы наиболее распространенные симптомы неисправности, указывающие на отказ A06B-6130-H003?

Наиболее частые проявления неисправности включают: сигнализация сервопривода оси на ЧПУ без движения двигателя, индикатор усилителя показывает состояние тревоги без соответствующей неисправности в двигателе или кабеле, потеря связи FSSB по затронутой оси и видимые признаки перегоревших предохранителей или перегретых транзисторов при осмотре. biSV-40 использует индикатор тревоги со светодиодами — в отличие от некоторых приводов с цифровыми дисплеями — поэтому для различения неисправностей привода от неисправностей двигателя или обратной связи обычно требуется сопоставление шаблона светодиода с историей тревог ЧПУ. Если ЧПУ сообщает о аппаратной тревоге, конкретно связанной с этой осью, а обмотки двигателя в норме, то обычно вероятной причиной является усилитель.

В5: Стоит ли иметь в запасе блок A06B-6130-H003 или лучше заказать его по мере необходимости?

Для предприятий, использующих станки, где этот усилитель установлен на критически важной для производства оси, наличие как минимум одного запасного блока обычно оправдывает инвестиции. Серия 6130 — это привод более старого поколения, и хотя запасы имеются, сроки поставки могут быть непредсказуемыми — особенно для новых блоков. Стоимость одного дня простоя производства в ожидании замены обычно во много раз превышает стоимость самого запасного блока. Если ваш станок работает в две или три смены, или если эта ось находится на критическом пути вашего производственного потока, мы рекомендуем рассматривать запасной блок как актив технического обслуживания, а не как реактивную покупку.
