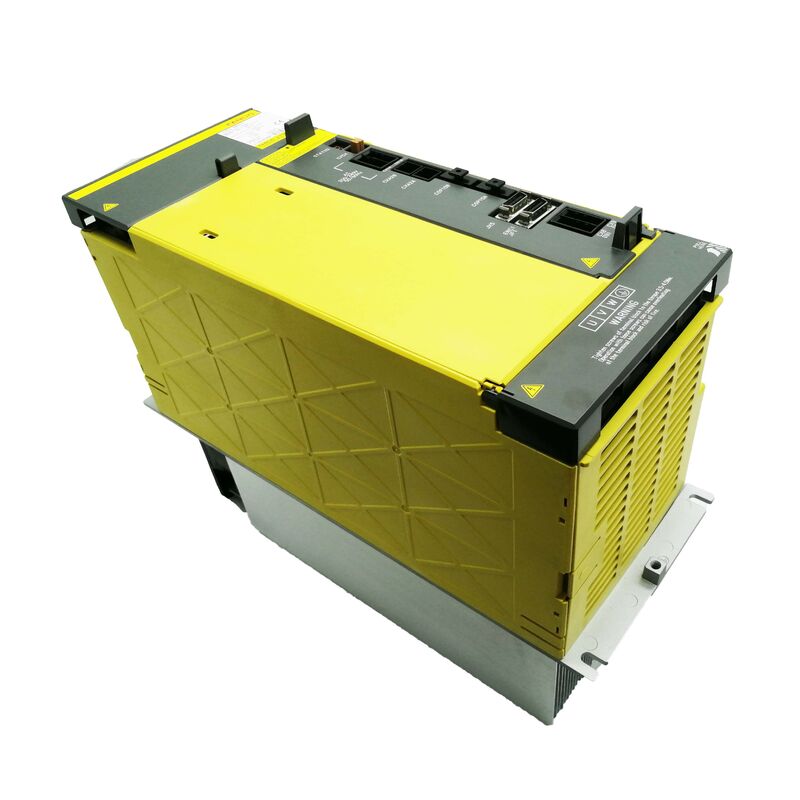

Сервоусилитель FANUC A06B-6127-H202 Alpha i — двухканальный AiSV-10/10HV для систем ЧПУ на 400 В

Есть одна деталь в спецификации этого усилителя, которая имеет первостепенное значение: «HV» в его обозначении — это не просто незначительная метка варианта. Она определяет весь электрический мир, к которому принадлежит этот привод — Входное напряжение 400 В переменного тока, трехфазное, класс высокого напряжения платформы сервоприводов FANUC Alpha i, разработанной с нуля для более крупных станков с ЧПУ, работающих на европейских стандартных и промышленных источниках питания.

Если ваш станок работает от сети 400 В, а система управления ЧПУ — это FANUC серии 30i, 31i, 32i или 35i, то A06B-6127-H202 — это именно то, что вам нужно. Сервомодуль с входным напряжением 200 В здесь не может быть заменой. Архитектура питания отличается, и это фундаментальное различие.

Мы предлагаем A06B-6127-H202 в новом и бывшем в употреблении (проверенном) состоянии, готовые к отправке по всему миру в течение 0–3 рабочих дней.

Серия 6127: Высоковольтная платформа Alpha i первого поколения

Серия A06B-6127 представляет собой оригинальное семейство высоковольтных сервоусилителей FANUC Alpha i — первое поколение приводов, специально разработанных для сред ЧПУ на 400 В. В то время как высоковольтные модули Alpha i на 200 В (такие как серии 6096 и 6117) обслуживают обрабатывающие центры со стандартным напряжением, серия 6127 была разработана для другого класса машин: более крупных обрабатывающих центров, тяжелых токарных ячеек и прецизионных систем, часто встречающихся в европейских, японских и высокотехнологичных промышленных предприятиях, где трехфазное напряжение 400 В является стандартом сети.

H202 находится в начале диапазона двухканальных устройств в этом семействе. Его обозначение «SVM2» подтверждает, что он управляет двумя независимыми сервоосями одновременно — L и M — из одного корпуса модуля. Оба канала рассчитаны на 10 А, что делает его подходящим для небольших серводвигателей Alpha, используемых на вторичных или прецизионных осях в системах с управлением 30i/31i.

Последующие модели в той же роли — такие как серия A06B-6290 — начали заменять 6127 примерно с 2011 года. Этот переход поколений означает значительную установленную базу машин, которые все еще работают на высоковольтных модулях 6127, и спрос на замену H202 остается стабильным.

Технические характеристики

Почему HRV важен для этого привода

Один аспект серии 6127, который стоит понять любому инженеру по техническому обслуживанию или закупкам: HRV — управление вектором высокой реакции — это алгоритм сервопривода, который регулирует, как система ЧПУ FANUC взаимодействует с этими усилительными модулями для достижения точного замыкания контуров положения и скорости.

A06B-6127-H202 поддерживает как HRV2, так и HRV3. HRV3, в частности, позволяет системе ЧПУ запускать сервоконтуры с более высокой частотой дискретизации, обеспечивая заметно более плавное движение на низких скоростях подачи и более точное позиционирование при сложном контурировании. Для машин, где качество обработки поверхности имеет значение — прецизионная обработка пресс-форм, аэрокосмические компоненты, изготовление штампов с высокой точностью — возможность HRV привода так же важна, как и его номинальный ток.

Это не возможность, которая взаимозаменяема между поколениями приводов. При замене H202 входящий в комплект поставки модуль должен поддерживать тот же уровень HRV, для которого настроена система ЧПУ станка. Привод с более низкой поддержкой HRV, установленный в машине, использующей параметры HRV3, потребует корректировки параметров — или выдаст ошибку при запуске.

H202 в контексте: Двухосевое высоковольтное семейство

В серии 6127 суффикс номера детали кодирует как количество осей, так и выходной ток. «2» в H2xx означает двухосевой (два канала в одном модуле). Следующее число указывает диапазон тока: H202 при 10/10 А является самым маленьким двухосевым высоковольтным вариантом, а серия масштабируется до H203 (20/20), H205 (20/40), H206 (40/40), H207 (40/80) и H209 (80/80). Одноосевые высоковольтные модули имеют обозначения H1xx; треххосевые модули — H3xx.

Это имеет практическое значение: если ваш станок использует H203 или H205, H202 не может быть заменой — не из-за различий в интерфейсе, а потому, что номинальный выходной ток не будет соответствовать двигателям вашего станка. Всегда проверяйте полный номер детали перед заказом.

Объяснение вариантов состояния

Новые устройства поставляются как оригинальная продукция FANUC, неиспользованные и имеют гарантию 12 месяцев с нашего склада. Для предприятий с низкой терпимостью к простоям или машин, работающих в условиях высокой загрузки, новое устройство устраняет любую неопределенность относительно предыдущей истории обслуживания.

Бывшие в употреблении (проверенные) устройства были проверены и имеют гарантию 3 месяца. Они представляют собой практичный вариант для предприятий, управляющих бюджетами на техническое обслуживание и ремонт, или где H202 требуется в качестве вторичного запасного, а не основного заменителя. Оба варианта поставляются в оригинальной упаковке.

Заказ, оплата и доставка

Доставка по всему миру через DHL и FedEx. Большинство заказов покидают наш склад в течение 0–3 рабочих дней после подтверждения оплаты. Возможна комбинированная доставка для заказов из нескольких позиций.

Варианты оплаты:

• Банковский перевод (T/T) — принимается для всех сумм заказа
• PayPal — для заказов до 500 долларов США
• Western Union — принимается для всех сумм заказа

Импортные пошлины и местные налоги в месте назначения являются ответственностью покупателя. Если вам нужна оценка стоимости доставки в вашу страну перед заказом, свяжитесь с нами, и мы оперативно подтвердим.

Гарантия и возврат

Возврат принимается, если устройства прибывают поврежденными, неполными или не соответствующими описанию — или оказываются неработоспособными в течение 4 дней с момента получения. Стоимость обратной доставки лежит на покупателе. Товары должны быть возвращены в исходном состоянии с неповрежденной гарантийной этикеткой.

Отказы, вызванные ошибками установки, неправильной параметризацией или несоответствием подключений высоковольтного источника питания, не подпадают под действие гарантии. Если есть сомнения относительно совместимости с вашей конкретной конфигурацией станка, свяжитесь с нами перед покупкой.

Часто задаваемые вопросы

В1: Мой станок использует сервосистему на 200 В — можно ли использовать A06B-6127-H202 в качестве замены, если я обновлю источник питания?

Нет. Серия высоковольтных приводов 6127 — это не просто версия привода на 200 В с выбором напряжения. Это отдельная аппаратная платформа с другими компонентами силовой части, другими требованиями к блоку питания (высоковольтный блок питания aiPS-HV) и другими конфигурациями проводки. Эти две системы не взаимозаменяемы, и попытка переоборудовать одну вместо другой требует гораздо большего, чем замена блока питания — обычно это включает изменения во всей сервосекции шкафа станка. Если ваша текущая система работает от сети 200 В, правильная замена принадлежит к серии Alpha i на 200 В, а не к высоковольтной серии 6127.

В2: В чем разница между A06B-6127-H202 и A06B-6290-H202?

6290-H202 является заменой второго поколения для 6127-H202, представленной примерно с 2011 года. Оба являются двухосевыми приводами AiSV-10/10HV, но серия 6290 включает обновленную управляющую электронику и совместима с более новыми поколениями ЧПУ FANUC, включая 0i-MD и 0i-TD, а также 31i-B и связанные с ними платформы. 6127-H202 — это устройство первого поколения, в основном совместимое с системами управления 30i/31i Model A. Если ваш станок изначально был оснащен 6127-H202, замена его на 6290-H202, как правило, возможна, но требует проверки параметров и подтверждения совместимости с ЧПУ — это не гарантирует работу «из коробки».

В3: H202 имеет две оси — означает ли это, что обе оси должны быть на одном модуле, и что происходит, если неисправна только одна ось?

Да, H202 — это один модуль, который управляет как осями L, так и M. Два канала физически расположены и питаются вместе. Если диагностика подтверждает, что вышел из строя только один канал оси, весь модуль H202 все равно должен быть заменен — каналы не подлежат обслуживанию или замене по отдельности. При установке замены обе оси будут работать от нового модуля, поэтому ранее исправная ось фактически также получит «свежий» привод. Это стандартная практика для модульных сервоусилителей такой конструкции.

В4: Какой аккумулятор использует A06B-6127-H202, и нужно ли его периодически заменять?

H202 использует литиевую батарею Panasonic BR-2-3 AGCT4A, которая сохраняет данные в памяти (обычно данные абсолютного положения энкодера) при отключении основного питания. Срок службы батареи варьируется в зависимости от условий использования и хранения, но периодическая замена рекомендуется как часть планового технического обслуживания машин, работающих с этим приводом. При замене батареи важно не касаться металлических частей в панели — в частности, избегайте контакта с секциями цепи высокого напряжения, так как остаточное высокое напряжение может сохраняться на конденсаторах после отключения питания. Следуйте безопасному периоду ожидания разряда, указанному в руководстве по техническому обслуживанию станка, перед работой внутри шкафа привода.В5: Этот модуль изначально был установлен в обрабатывающем центре европейского производства. Может ли он работать на других региональных стандартах электропитания?A06B-6127-H202 предназначен для трехфазного входного напряжения 400 В переменного тока, что соответствует стандартному европейскому промышленному напряжению (обычно 380–415 В в зависимости от страны). Он также совместим с системами на 400 В в Японии (при использовании промышленного напряжения 400 В), частях Азии и других регионах с эквивалентным напряжением. Он не подходит для трехфазных систем на 200 В или 240 В без повышающего трансформатора и соответствующего высоковольтного блока питания. Если вы не уверены, соответствует ли напряжение питания вашего предприятия требованиям этого привода, проконсультируйтесь с инженером-электриком перед заказом — работа высоковольтного привода от несовместимого источника питания приведет к немедленным аварийным условиям или повреждению оборудования.
