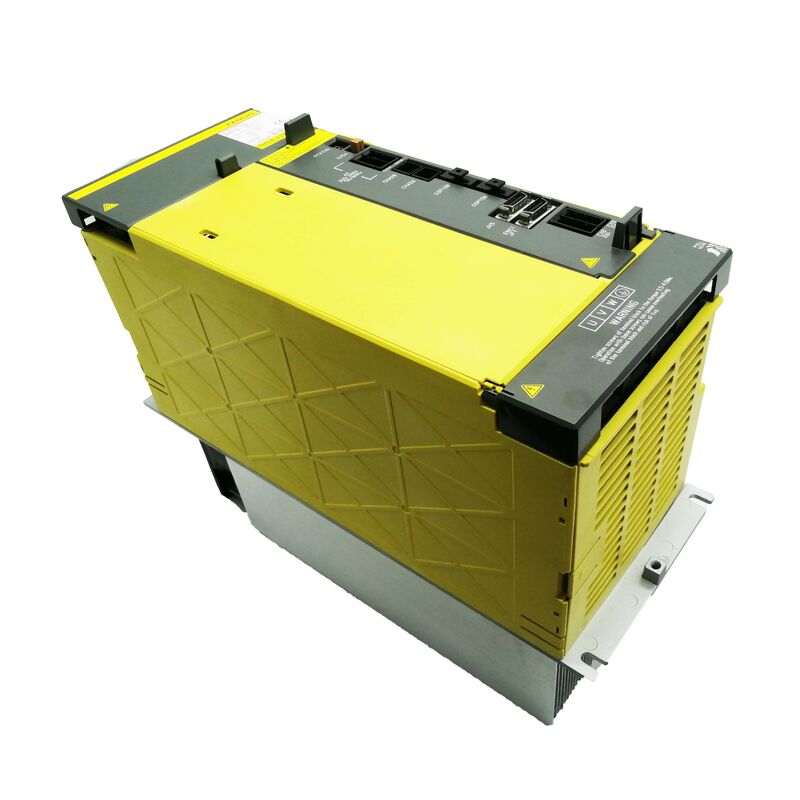

FANUC A06B-6127-H106 Alpha i Сервоусилитель — AiSV-180HV Одноосевой, номинальный ток 58А, для высокомоментных 400В ЧПУ-осей

Не все оси на большом обрабатывающем центре одинаковы. Шпиндель несет основную нагрузку при резке, но линейные оси — X, Y, Z на тяжелом портальном или расточном станке, или основная ось перемещения на большом токарном станке — требуют сервоприводов, способных поддерживать высокий постоянный ток при резких скачках ускорения без сбоев. Именно для такого рабочего контекста был разработан A06B-6127-H106.

Обозначенный как AiSV-180HV в высоковольтной сервоплатформе FANUC Alpha i, это одноосевой модуль с самым высоким током в семействе 6127 HV. Его номинальная выходная мощность 58А и пиковая мощность 180А ставят его в один ряд с более мелкими двухосевыми модулями H202 и H203 — он управляет одной осью, но управляет ею с высокой нагрузкой, на станках, которым это необходимо.

Мы поставляем A06B-6127-H106 в новом и бывшем в употреблении (проверенном) состоянии, готовые к отправке по всему миру в течение 0–3 рабочих дней.

Где применяется этот привод: Крупногабаритные оси, высокомоментные приложения

Серия 6127 занимает особое место в сервоархитектуре FANUC: трехфазный вход 400В, интерфейс управления оптоволоконной шиной FSSB, предназначен для использования с системами ЧПУ 30i, 31i, 32i и 35i Model A. В рамках этого семейства H106 является одноосным модулем верхнего диапазона по току.

Одноосевые модули (H1xx) концентрируют полную мощность привода на одном канале двигателя. Нет разделения силовых каскадов или управляющих ресурсов со второй осью. Для станка, где одна ось несет значительную механическую нагрузку — ось Z большого вертикального обрабатывающего центра, привод стола тяжелого горизонтально-расточного станка или основная ось подачи системы с высокой инерцией — одноосная конфигурация гарантирует, что полная номинальная мощность доступна исключительно этой оси.

Пиковый ток 180А особенно важен здесь. Пиковый ток определяет, насколько быстро привод может ускорить нагрузку с высокой инерцией и насколько сильно он может противостоять возмущениям во время резки. Пиковый ток 180А от привода с номинальным током 58А означает, что усилитель может выдавать примерно в три раза больше своего номинального постоянного тока короткими импульсами — такого запаса мощности, который делает тяжелую ось отзывчивой, а не вялой при динамических изменениях нагрузки.

Технические характеристики

Значение "Снят с производства" — и почему это важно для закупок

FANUC официально снял с производства A06B-6127-H106. Серия 6127 HV была заменена серией второго поколения 6290 HV, которая обслуживает те же 400В приложения с обновленной электроникой и более широкой совместимостью управления.

На практике это означает, что основным путем получения запасных блоков стало приобретение новых старых запасов (NOS), а не прямая поставка с завода. Это не означает, что привод исчез с рынка — значительные запасы остаются доступными через специализированных промышленных дистрибьюторов и поставщиков MRO по всему миру — но это вносит переменную: доступность колеблется, а пул подлинных неиспользованных оригинальных единиц со временем будет только сокращаться.

Для инженеров по техническому обслуживанию, управляющих крупными ЧПУ-активами, использующими этот привод, расчет закупок меняется. Б/у, протестированный блок может быть практичным выбором сегодня. Но если речь идет о долгосрочном производственном активе без запланированного пути модернизации, то стоит задуматься о приобретении запасного нового блока сейчас, пока он есть в наличии, прежде чем доступность станет ограничивающим фактором.

H106 против других модулей 6127 HV: Выбор правильного номинального тока

Серия 6127 охватывает широкий спектр одноосных и двухосевых конфигураций. В диапазоне одноосных модулей (H1xx) ключевое отличие заключается в токовой мощности, которая соответствует размеру приводимого серводвигателя:

H102 обслуживает нижний диапазон с номинальным током 10А (AiSV-10HV), подходящий для небольших высоковольтных двигателей на менее требовательных осях. Продвигаясь вверх через H103 (20А), H104 (40А), H105 (80А), H106 с 58А находится в верхнем среднем сегменте — но это 58А постоянного тока с доступным пиковым током 180А. Число 180 в обозначении модели привода (AiSV-180HV) относится к этому пиковому значению, а не к номинальному постоянному току.

Это различие важно при перекрестной проверке совместимости с двигателем на вашем станке. Ключевым фактором всегда является номинальный постоянный ток двигателя и требуемый пиковый ток. Если в вашем приложении изначально был указан H106, вам нужен H106. Ни более низкий, ни более высокий вариант в семействе не может быть заменой без изменения параметров и, что более важно, без проверки соответствия постоянного тока нового привода тому, что требуется двигателю и приложению.

Варианты состояния

Новые (неиспользованные) блоки поставляются с оригинальных производственных запасов FANUC. Учитывая снятие с производства этого продукта, подлинные новые блоки становятся все более редкими. На все новые блоки предоставляется 12-месячная гарантия от нашего предприятия.

Б/у (проверенные) блоки прошли функциональную проверку и имеют 3-месячную гарантию. Для предприятий, где стоимость простоя оправдывает наличие рабочего запасного блока вместо премиального по состоянию, протестированный б/у блок является практичным и немедленным решением. Оба состояния отправляются в оригинальной упаковке.

Заказ, оплата и доставка

Доставка по всему миру через DHL и FedEx. Большинство заказов покидают наше предприятие в течение 0-3 рабочих дней после подтверждения оплаты. Возможна комбинированная доставка для заказов из нескольких позиций.

Варианты оплаты:

• Банковский перевод (T/T) — принимается для всех сумм заказа
• PayPal — для заказов до 500 долларов США
• Western Union — принимается для всех сумм заказа

Импортные пошлины и местные налоги в месте назначения являются ответственностью покупателя. Свяжитесь с нами перед заказом, если вам нужна оценка стоимости доставки для вашей конкретной страны.

Гарантия и возврат

Возврат принимается, если товар прибыл поврежденным, неполным или не соответствующим описанию — или оказался неисправным в течение 4 дней с момента получения. Товары должны быть возвращены в исходном состоянии с неповрежденной гарантийной этикеткой. Стоимость обратной доставки оплачивается покупателем.

Сбои, вызванные неправильной установкой, некорректной настройкой параметров, несоответствием характеристик двигателя или физическим повреждением после доставки, не подпадают под действие гарантии.

Часто задаваемые вопросы

В1: Какой тип станка обычно использует A06B-6127-H106?

Этот привод чаще всего встречается на крупноформатных обрабатывающих центрах с ЧПУ, тяжелых горизонтально-расточных станках, больших токарных комплексах и производственных системах с высокой нагрузкой на оси, построенных на базе контроллеров ЧПУ FANUC 30i или 31i. Номинальный ток 58А постоянного тока / 180А пикового тока подходит для серводвигателей, приводящих оси со значительной механической инерцией или высоким сопротивлением резанию — ситуации, когда привод с меньшим номинальным током либо выходил бы из строя при пиковых нагрузках, либо работал бы слишком близко к своему пределу постоянного тока, чтобы обеспечить достаточный тепловой запас. Входное напряжение 400В также прочно позиционирует его в европейских и высокопроизводительных промышленных установках, а не в стандартных мастерских с напряжением 200В.

В2: Привод указан как снятый с производства — производится ли он еще где-нибудь?

 Нет. FANUC прекратил производство A06B-6127-H106 и более широкой серии 6127. На рынке остаются новые старые запасы (NOS), имеющиеся у дистрибьюторов, б/у излишки, полученные после капитального ремонта станков, и отремонтированные/обменные блоки. Ни один из них не является результатом текущего производства. Преемником для новых установок является серия A06B-6290, но это применимо только к станкам, которые переоборудуются или модернизируются — для станка, который в настоящее время работает с 6127-H106 в среде 30i/31i, прямой заменой остается H106.

В3: Можно ли использовать A06B-6127-H106 с источником питания 480В, или это строго устройство на 400В?

 Спецификация основного входа питания охватывает диапазон от 400В AC до 480В AC трехфазного с допустимым отклонением от –15% до +10%. Это означает, что привод технически совместим с источниками питания в этом диапазоне — системы 400В, стандартные в Европе и некоторых частях Азии, а также источники питания 480В, часто встречающиеся на промышленных предприятиях Северной Америки. Управляющая цепь питается отдельно напряжением 200–240В однофазного, что также охватывает стандарты однофазного напряжения 200В и 240В. Перед подключением к любому источнику питания убедитесь, что основное и управляющее напряжения соответствуют спецификациям и находятся в пределах указанного диапазона допуска.

В4: На моем станке появляется сервосигнал тревоги на оси, работающей с этим усилителем. Как определить, неисправен ли сам H106, прежде чем заказывать замену?

Систематическая диагностика здесь важна, особенно учитывая стоимость этого привода. Начните с проверки того, сообщает ли ЧПУ о неисправности оборудования на конкретной оси (перегрузка усилителя, неисправность IPM или потеря связи по этой оси FSSB) по сравнению с ошибкой двигателя или энкодера. Если ошибка связана с IPM или выходным транзистором, то усилитель является более вероятной причиной. Однако также проверьте силовые кабели двигателя на наличие повреждений изоляции или коротких замыканий — неисправность обмотки двигателя может уничтожить новый усилитель, если он установлен без предварительной проверки нагрузки. Измерьте сопротивление обмоток двигателя и сопротивление изоляции на землю (в идеале >1 МОм при 500В DC) перед установкой запасного привода. Если ЧПУ сообщает об ошибке связи FSSB конкретно для этой оси, проверьте соединение оптоволоконного кабеля между ЧПУ и усилителем, прежде чем делать вывод о неисправности привода.

В5: Необходимо ли перезагружать сервопараметры при установке запасного H106?

 В большинстве случаев, да. При замене модуля усилителя в системе 30i/31i ЧПУ должно распознать новый привод на шине FSSB и подтвердить назначение оси. Если станок использует абсолютный энкодер положения, абсолютное опорное положение обычно будет потеряно и потребуется повторно установить после установки и включения привода. Параметры сервонастройки, хранящиеся в ЧПУ (а не в самом приводе), как правило, сохраняются — они находятся в энергонезависимой памяти ЧПУ — но настоятельно рекомендуется сделать резервную копию файла параметров ЧПУ перед любой заменой оборудования. В некоторых конфигурациях может потребоваться подтверждение или повторный ввод параметров инициализации, специфичных для привода. Обратитесь к документации по техническому обслуживанию производителя станка или руководству FANUC B-65282 для конкретной процедуры, применимой к вашему поколению контроллера.
